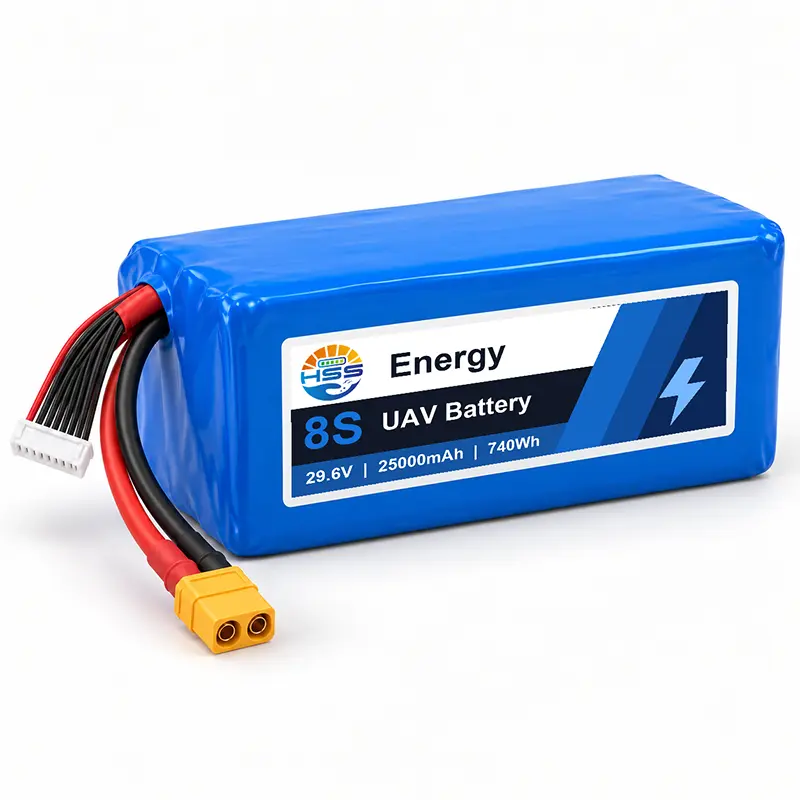

8S 25000mAh UAV バッテリー

各 8S 25000mAh UAV バッテリーの HSS Energy 注文レビューは、航空機の電圧範囲、負荷プロファイル、取り付けエンベロープから始まります。このパックは、25Ah 容量の 8 つのシリーズ グループを組み合わせたものです。統合する前に、完全な UAV 電源システムに対する 33.6V の充電エンドポイント、22.0V の放電制限、および外部接続を確認してください。

技術仕様

アプリケーションの適合性

サンプル評価の前に 5 つの制限を確認してください: 最大充電電圧 33.6V、連続負荷 75A、ピーク定格 250A、本体サイズ 195 × 90 × 78mm、設置質量約 2650g。これらの値は、最初の互換性画面を定義します。それらは航空機レベルのレビューに代わるものではありません。

サンプル評価用構成データ

航空機の電圧範囲、連続およびピーク電流プロファイル、利用可能なバッテリー収納部、ケーブル出口方向、コネクタと極性、および充電器構成を提供します。これらの入力は、提案されたサンプルを対象の航空機に対してレビューするために使用されます。

エネルギー予算と設置質量

この 25Ah UAV バッテリー パックの 740Wh の公称エネルギーは、直接の飛行時間の約束としてではなく、ミッション計画へのインプットとして使用してください。航空機の質量、ペイロード、推進効率、天候、ルート、着陸予備力によって使用可能な耐久性が決まります。約 2650g のパック質量もペイロードと重心の計算に含める必要があります。

電圧の互換性

29.6V 25Ah UAV バッテリーは、充電カットオフ時に 33.6V に達します。モーター コントローラー、配電、航空電子機器、および補助負荷がフル充電電圧を受け入れることを確認します。通常の運用で着陸予備が消費されないように、航空機の警告を 22.0V パック制限を超えて設定します。

セル密度と完全パック密度

付属の 310Wh/kg の値は、バッテリー全体ではなく、個々のセルに適用されます。供給された 740Wh の公称エネルギーと約 2.65kg の完成パック重量を使用すると、計算されたパックレベル値は約 279Wh/kg となります。この区別により、絶縁体、導体、コネクタ、ラップ、その他のアセンブリの質量が考慮されます。

セルシステムとアセンブリの制御

25Ah ソリッドステート UAV バッテリーは 8 つのシリーズ グループを使用します。セルのマッチングでは、グループを組み立てる前に容量、開放電圧、内部抵抗を比較する必要があります。導電性表面間の絶縁、制御されたタブ接合、ケーブル出口での張力緩和は個別にチェックされます。視覚的な一致だけでは電気的な一貫性は確立されません。

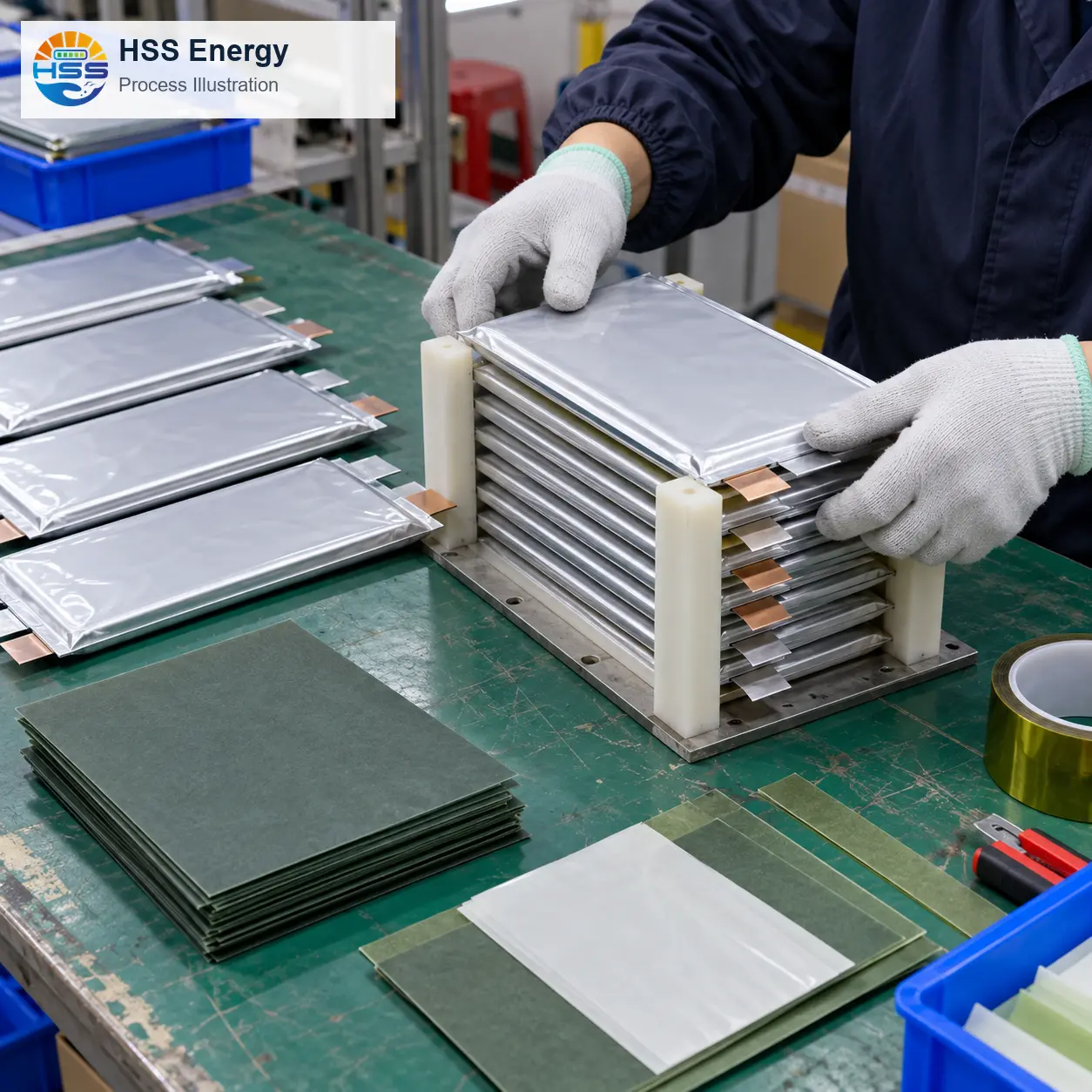

工程図・セル配置と絶縁準備

温度と保管の制限

これらの範囲は、供給される製品の制限を定義します。航空機レベルのサーマルレビューに代わるものではありません。充電機器、筐体のエアフロー、計画されたデューティ サイクルは、実際の設置状況と周囲条件に合わせて選択する必要があります。

機械的エンベロープと取り付けクリアランス

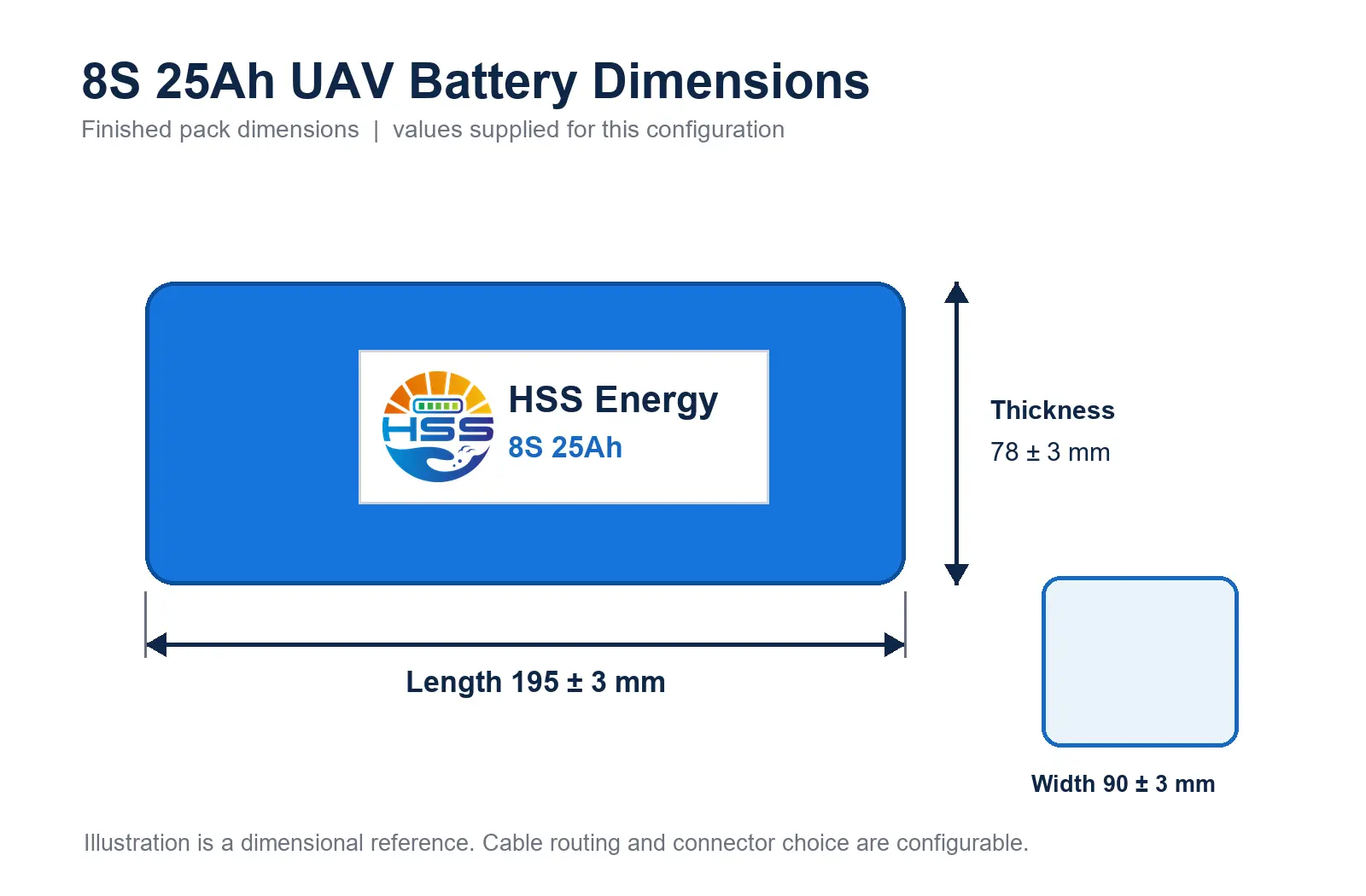

寸法図 • 完成したパック本体と付属の公差

8S 25Ah ドローン バッテリーは、小型の FPV パックで使用される平らな形状ではなく、厚い長方形の本体を備えています。製造公差、保護クッション、ケーブルの曲げ半径、コネクタへのアクセスのためのスペースを確保してください。航空機用トレイは体を直接支える必要があります。パワーリードまたはバランスリードはパックの重量を支えてはなりません。

構成可能なリードとコネクタ

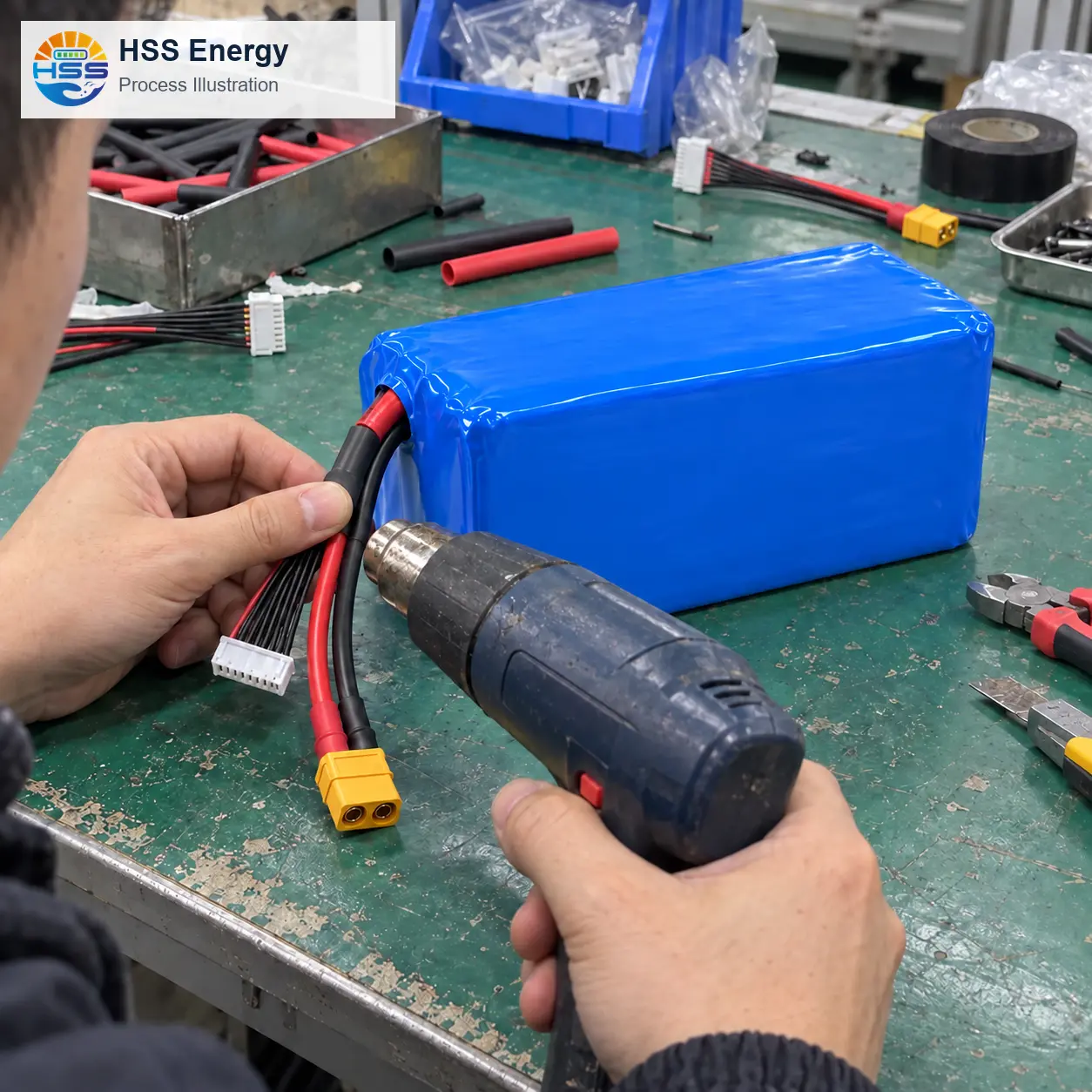

プロセス図 – ケーブルの絶縁とコネクタの統合

リード線の長さ、ワイヤゲージ、およびコネクタのタイプは、承認された航空機インターフェイス用に構成できます。オプションのリファレンス コンポーネントは、それ自体では 75A 連続または 250A ピーク電流パスを検証しません。組み立て全体の温度上昇、接触抵抗、極性、保持力を確認してください。

継続的な負荷とピーク時の需要

連続 75A とピーク 250A を別個の設計入力として扱います。推進負荷、ケーブルの配線、冷却、コネクタの配置によって、設置される電気的および熱的制限が決まります。セルの C レートだけでは、許容可能な航空機全体の電流を確認できません。

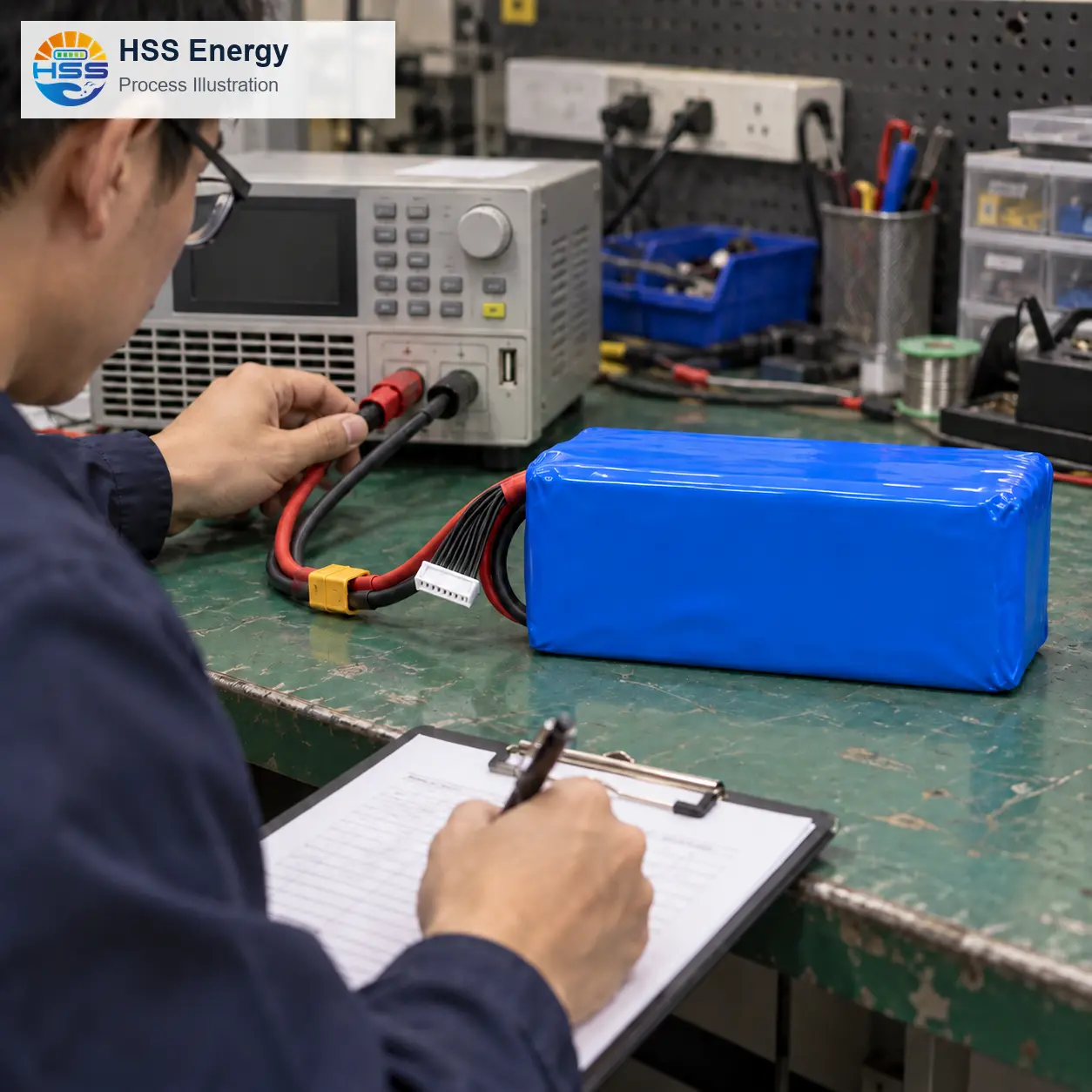

工程図・接続電気検査

サイクル評価とトレーサビリティ

8S 25000mAh UAV バッテリーのサイクル レビューでは、充放電電流、温度、休止期間、保持容量のエンドポイントを定義する必要があります。提供される 1000 サイクルの数値は仕様の参考値です。受入記録には、パックの構成と測定結果に使用された手順が記載されている必要があります。

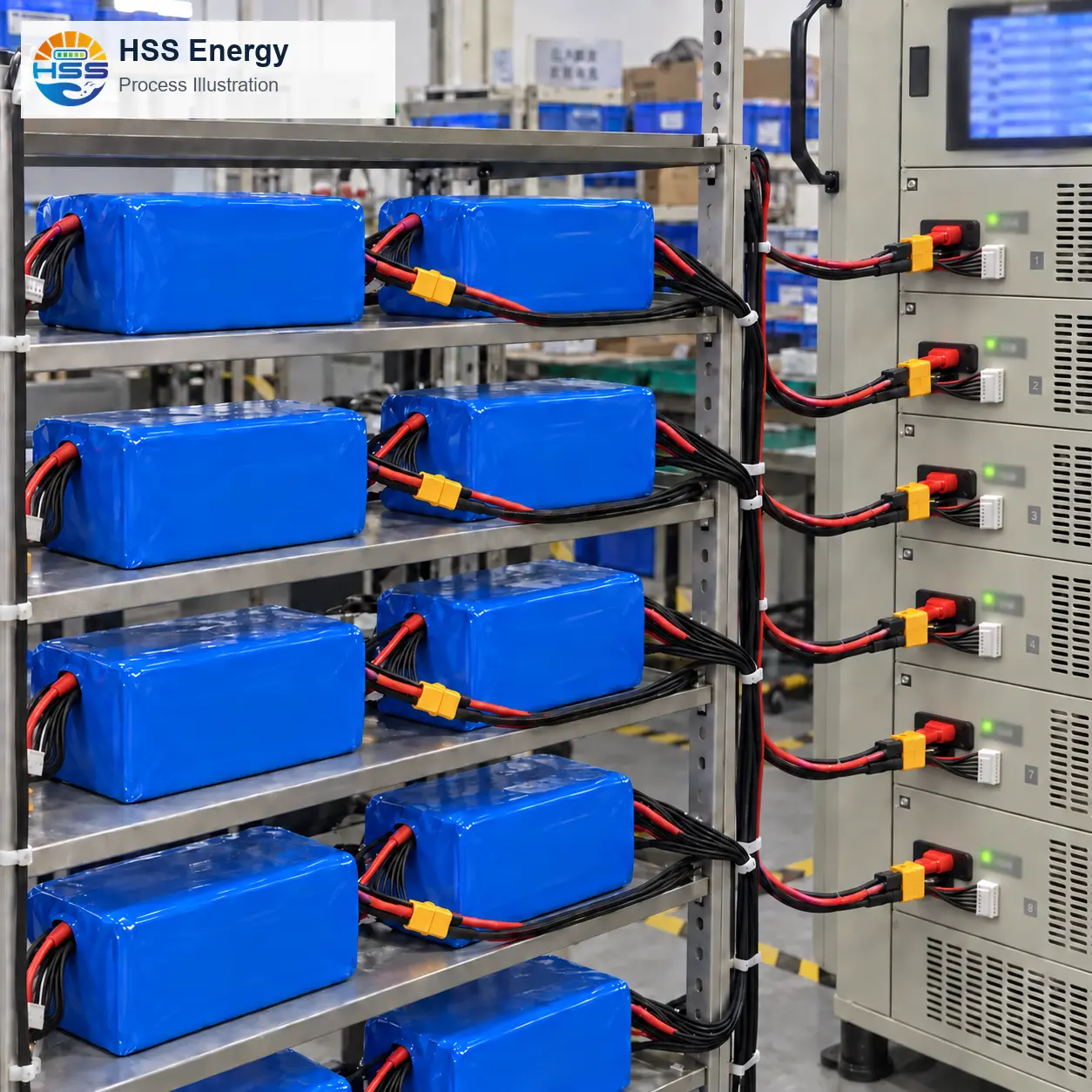

プロセス図 • マルチチャネル エージング接続

エージングセットアップでは、各パックのメインを識別し、同じチャネルへの接続のバランスをとります。ケーブルをサポートし、チャネルを分離し、温度を観察するため、セットアップは保管ではなくアクティブなテストを表します。

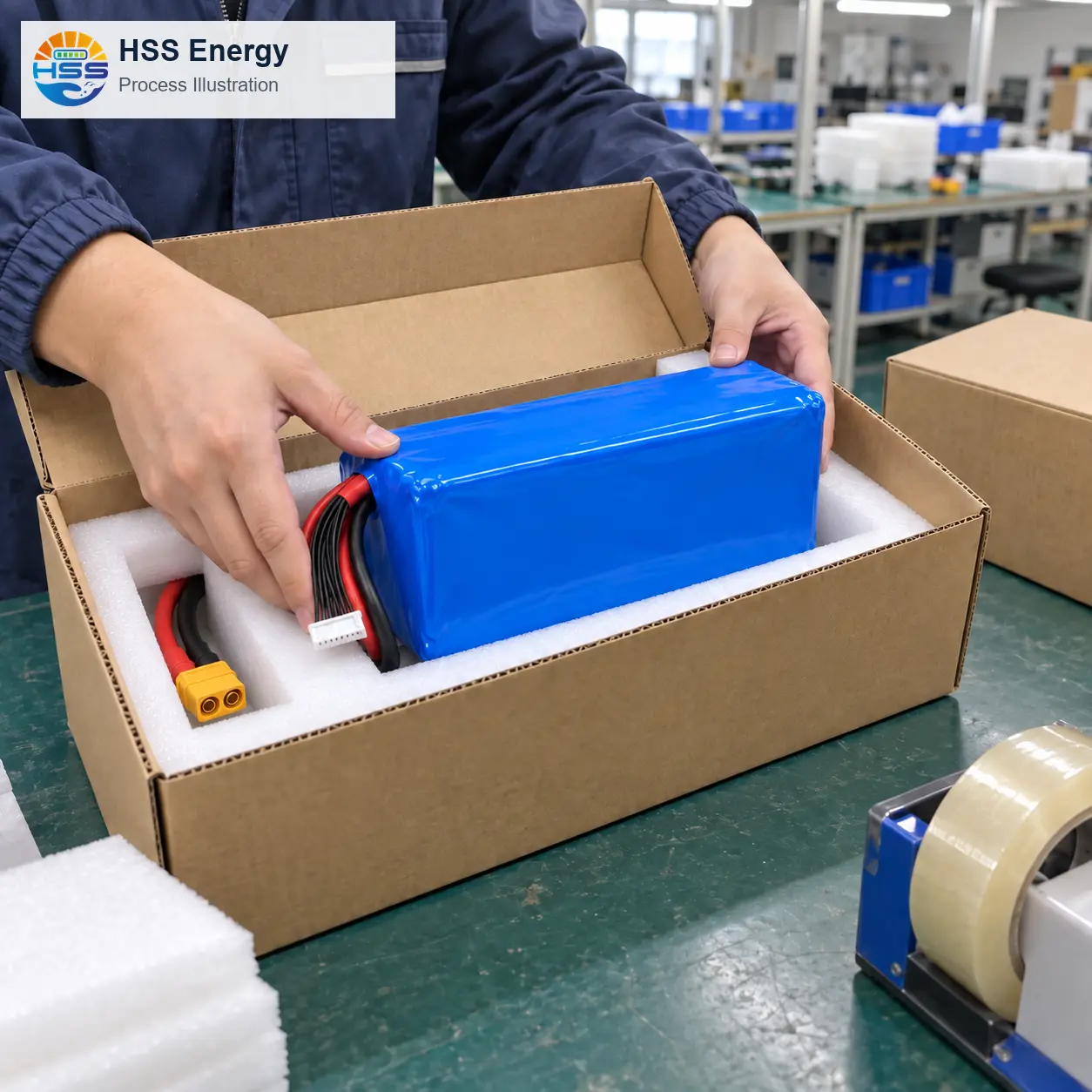

構成されたアセンブリに合わせたパッケージング

25000mAh ドローン バッテリーのパッケージは、ケーブルとコネクタの配置が承認された後に選択されます。この図は、フォームフィット検証中のラベルのないパックを示しています。 HSS ラベルは、最終検査および出荷前に貼り付けられる場合があります。本体に直接緩衝材を置き、保護されたリード線をカートンの蓋から離れた別の凹みに保管します。

パッケージングフィットの図 • カスタムフォームサポートと保護されたケーブル凹部

よくある質問

310Wh/kg はパック全体のエネルギー密度ですか?

いいえ。供給された 310Wh/kg の値は、個々のセルのエネルギー密度として識別されます。 740Wh と約 2650g に基づいて、計算された完全なパックの値は約 279Wh/kg になります。

オプションの XT60 は 250A 定格の電流経路として扱うことができますか?

いいえ。航空機の負荷プロファイルに合わせて、ケーブル、コネクタ、接点、設置および熱条件を一緒に検討してください。

サンプル評価では何を確認する必要がありますか?

充電器、電圧範囲、取り付けエンベロープ、ケーブル出口、コネクタの極性、負荷プロファイル、および受け入れチェックを確認します。繰り返し生産する前に、受け入れられたサンプル構成を記録します。

この 8S バッテリーは 6S UAV バッテリーの代わりに使用できますか?

直接の代替品としてではありません。航空機の電源システム、充電器、および電圧警告は、変換前に 29.6V の公称電圧、33.6V の充電カットオフ、および 22.0V の放電カットオフをサポートする必要があります。

この 8S バッテリーにはどのような充電設定が必要ですか?

33.6V で停止し、指定された最大充電電流 25A を超えない 8S 充電プロファイルを使用してください。接続する前に、承認されたバランスハーネスのピン配列を確認してください。

数量、納期、保証、輸送書類はどのように扱われますか?

これらは、承認された構成と宛先の見積もりで定義されます。輸送書類と運送業者の受け入れは、実際のバッテリーと輸送ルートに対応している必要があります。 8S 25000mAh UAV バッテリーのリリース前に、承認された電圧制限、ケーブルとコネクタの配置、取り付け間隔、充電器のプロファイル、受け入れチェック、および梱包方法を 1 枚の構成シートに記録してください。
