6S 9000mAh FPV バッテリー

6S 9000mAh FPV バッテリーは、HSS RC/FPV 範囲で高エネルギーの位置を占めています。 9Ah、約824gなので、従来の5インチレーシングパックとして扱うべきではありません。その目的は、機体がパックの質量、寸法、コネクタのレイアウト、および承認された電流制限に対応できる場合に、大型の FPV 航空機、カスタム RC 固定翼プラットフォーム、および大型のカスタム マルチローターに定義された 6S HV エネルギー オプションを提供することです。調達は、容量だけではなく、バッテリーの許容質量、CG、バッテリー ベイの寸法、平均電流とピーク電流、および充電戦略から始める必要があります。

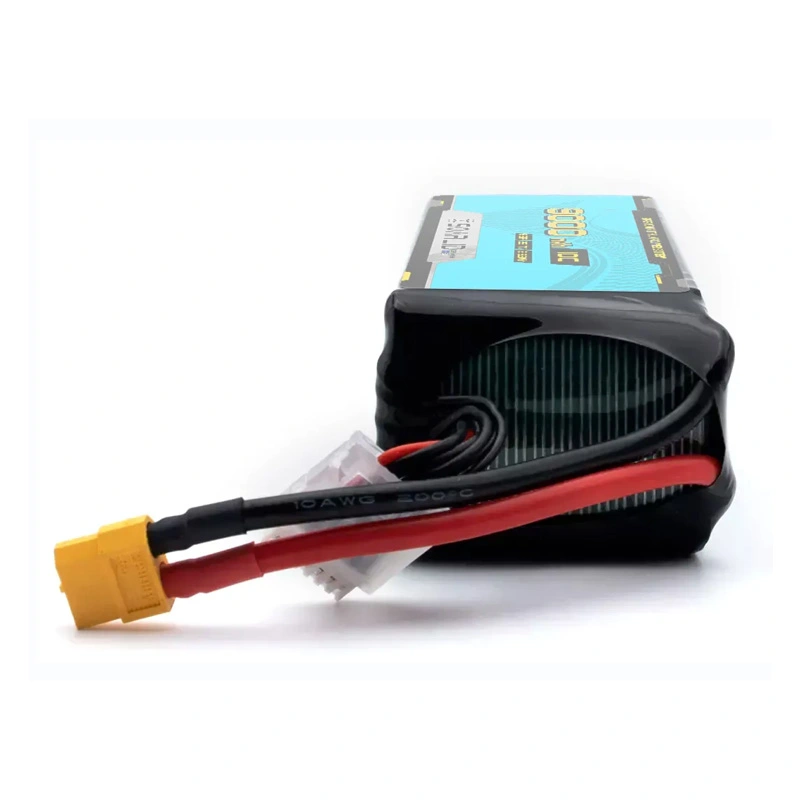

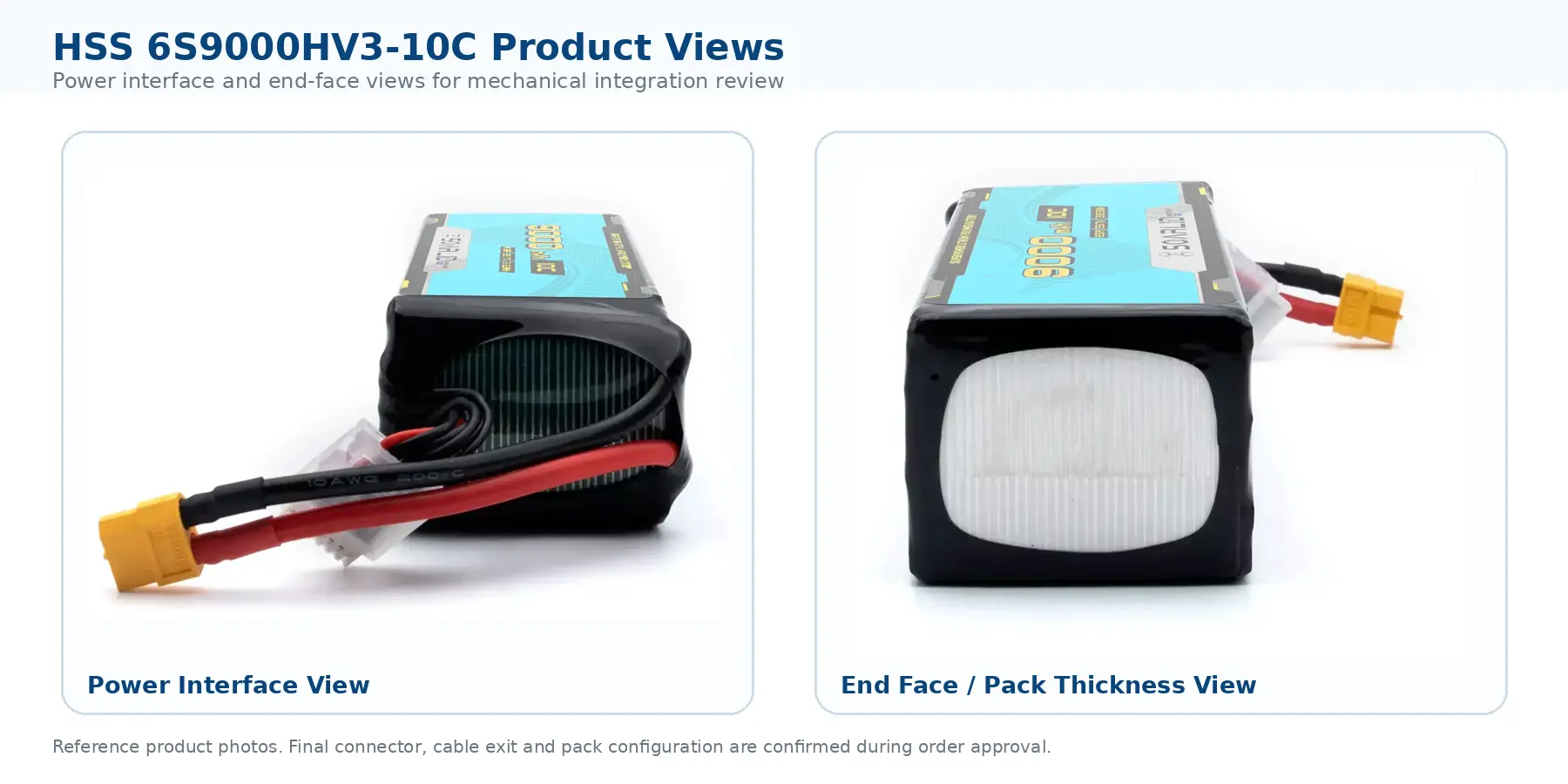

HSS Energy 6S9000HV3-10C の電源インターフェイスおよび端面の参考図。

この 9Ah パックが独特の高エネルギーポジションを持つ理由

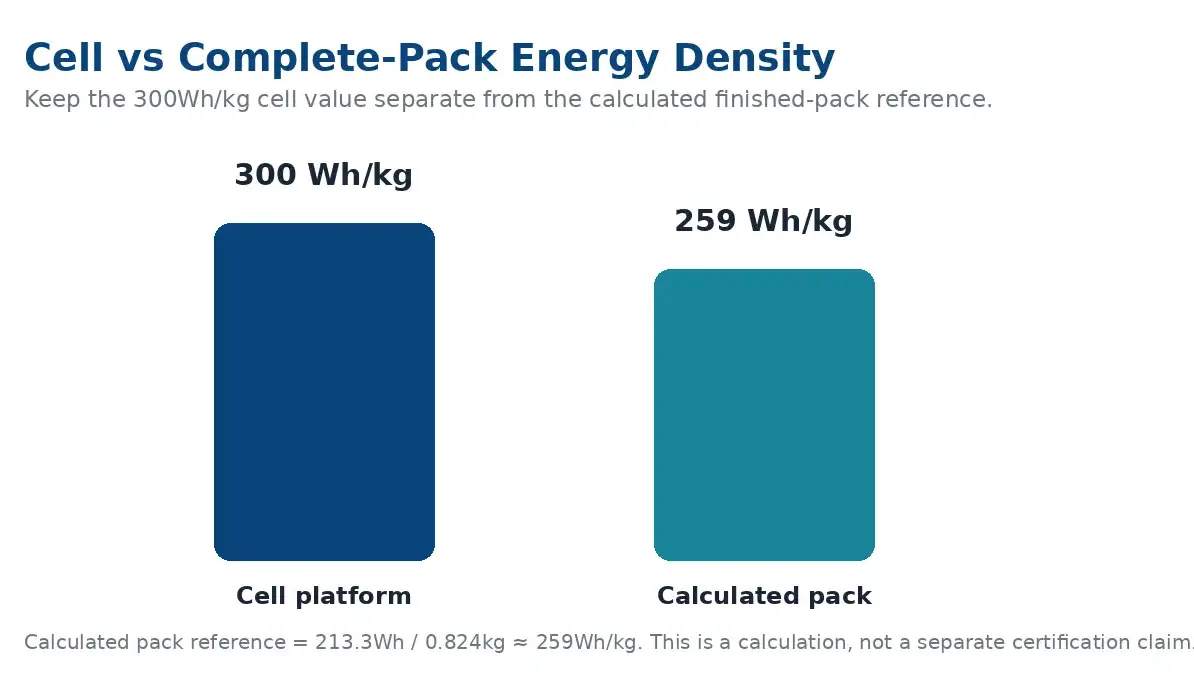

HSS RC/FPV セレクションの場合、この 9Ah モデルはコンパクトな 5 インチ競技用パックとはグループ化されていません。 6S LiPo バッテリーを比較する購入者にとって、その実証済みの役割は、213.3Wh の設置エネルギー、約 824g のパック重量、165 x 71 x 33 mm の機械的エンベロープ、および 300Wh/kg のセルレベルのエネルギー密度値によって定義されます。計算された完全なパック基準は約 259Wh/kg であるため、レースの見出しだけよりも、エネルギー重量比、バッテリー ベイの適合性、重心、および航空機の電流プロファイルの方が有用な選択要素となります。

技術仕様

* サイクル寿命の結果は、充放電速度、放電深度、温度、保管方法、および寿命の基準によって異なります。利用可能な場合は、該当するパックレベルのテスト方法を使用してください。

6S HV アーキテクチャと 10C の定格境界

この 6S LiHV バッテリーは、23.7V の公称電圧と 9Ah の容量を使用し、213.3Wh の公称エネルギーを供給します。製品ラベルには10Cと表示されています。 9Ah x 10C を乗算すると、算術基準としてのみ 90A が得られます。適用可能な完成パックテストデータなしに、検証された連続パック電流として提示されるべきではありません。サンプルの承認前に、HSS は平均電流、ピーク電流、冷却、配線、コネクタ温度、ミッション デューティ サイクル、および承認された充電プロファイルをレビューします。

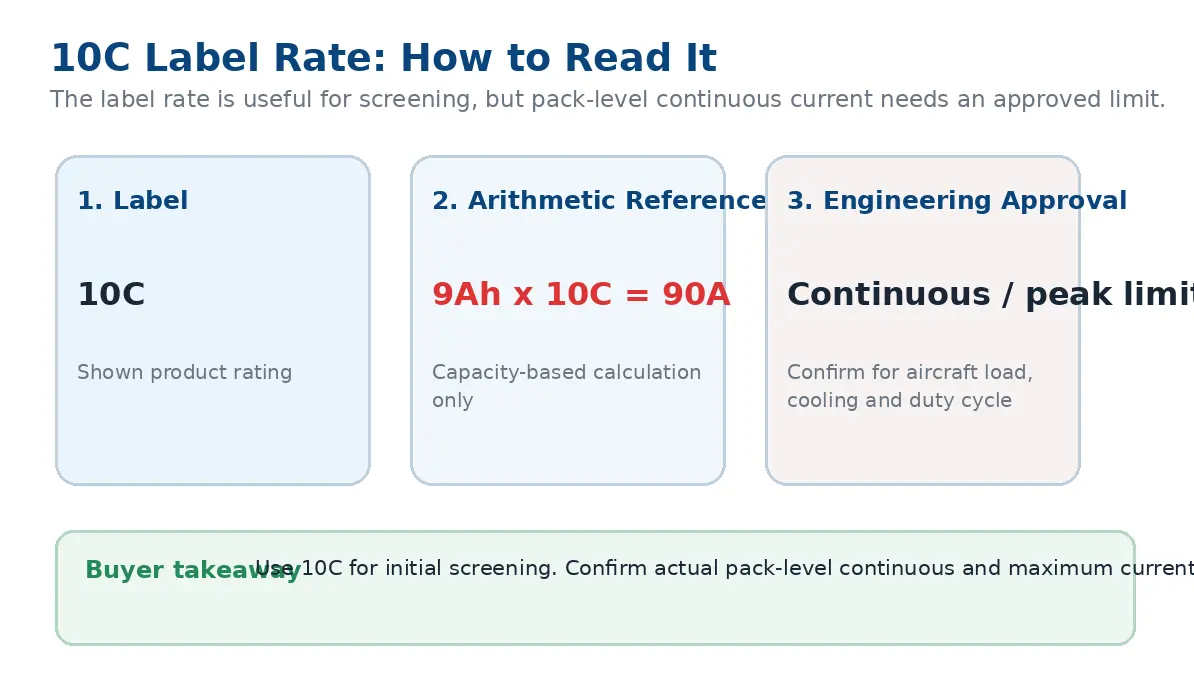

10Cラベルレート
90A という数字は、容量ベースの算術基準です。完成したパックの連続制限およびピーク制限には、該当する承認が必要です。

23.7V 6S HV アーキテクチャ
一致する HV バランス充電ワークフローを使用し、最終構成の承認された充電プロファイルを確認します。

この質量クラスの高電圧 LiPo バッテリーの場合、技術的な問題はラベル上の C レートだけではありません。購入者は、航空機の電流プロファイルが承認されたパック制限内にあるかどうか、リード線、コネクタ、ケーブル配線、取り付け方法、冷却が意図したデューティ サイクル下で適切なままであるかどうかを確認する必要があります。

大型 FPV とカスタム RC 航空機の統合

この 6S FPV バッテリーは、約 824g のバッテリーと 165 x 71 x 33 mm のパッケージを収容できる機体での評価を目的としています。 FPV ドローン バッテリー プロジェクトの場合、固定翼またはカスタム マルチコプターの開発者は、パックを選択する前に、バッテリー ベイの形状、重心、離陸重量制限、平均電流とピーク電流、コネクタの位置、充電器の戦略を確認する必要があります。これはドロップイン標準の 5 インチ レーシング バッテリーとして位置付けられておらず、機体レベルの確認なしにすべての 7 インチまたは 10 インチの長距離プラットフォームに適合すると想定すべきではありません。

サンプル構成と生産管理

HSS Energy は、要件のレビュー、コネクタとケーブルの確認、サンプル評価、図面の承認、製品リリースをサポートします。以下のワークショップの画像は、組織化された生産環境と老朽化/品質管理のワークフローを示しています。承認された注文については、最終的な電気的制限、充電器プロファイル、コネクタ構成、および受け入れ基準が確認されます。

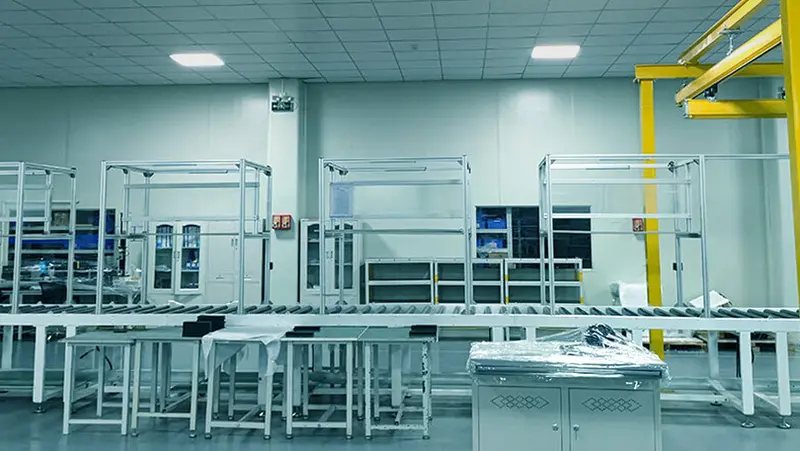

標準化されたワークショップ

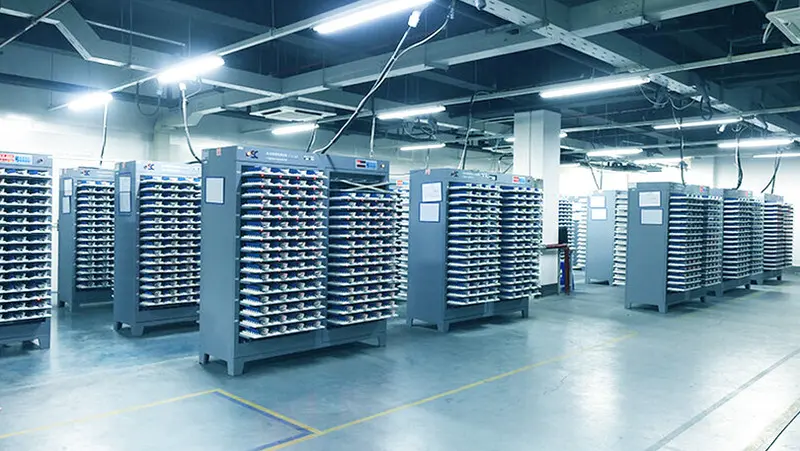

熟成・品質管理

よくある質問

航空機の要件を教えてください

航空機のモデル、現在のプロファイル、バッテリーの質量制限、ベイの寸法、CG / 取り付けの制約、コネクタ、充電器の戦略、サンプル数量をレビュー用に送信します。
