6S 4200mAh FPV バッテリー

FPVレーシングパックの構成

HSS Energy 6S 4200mAh FPV バッテリーの注文計画は、レーシング プラットフォームから始まります。加速と持続的なスロットルはパックに異なる要求を課します。ラップ全体の予想電流と両方の放電限界を比較し、選択した機体の搭載質量と重心を評価します。

容量とエネルギーの計画

4200mAh FPV バッテリー パックは、FPV セッションを計画するための定義された容量を提供します。 93.24Wh の公称エネルギーは、22.2V と 4.2Ah の積です。使用可能な飛行時間は、電力需要と着陸のために保持される予備量によって異なります。容量だけから所要時間を見積もるのではなく、選択した航空機に対してこれらを確立します。

電気仕様

充電および動作条件

この 22.2V FPV バッテリーの場合、公称電圧は充電の終点ではありません。 25.2V パックのカットオフを考慮した充電機器と承認された充電プロファイルを選択してください。記載されている 12.6A の値は最大充電電流であり、すべてのケーブルまたは充電器のデフォルト設定ではありません。

負荷下での検証済みのシステム動作を使用して、航空機の警告と着陸予備を設定します。放電カットオフは推奨される着陸警報ではありません。サイクル寿命は充放電条件と容量維持基準によって異なります。調達に 200 サイクルの基準を使用する場合のテスト基準に同意します。保証期間ではありません。

ボディエンベロープと取り付けクリアランス

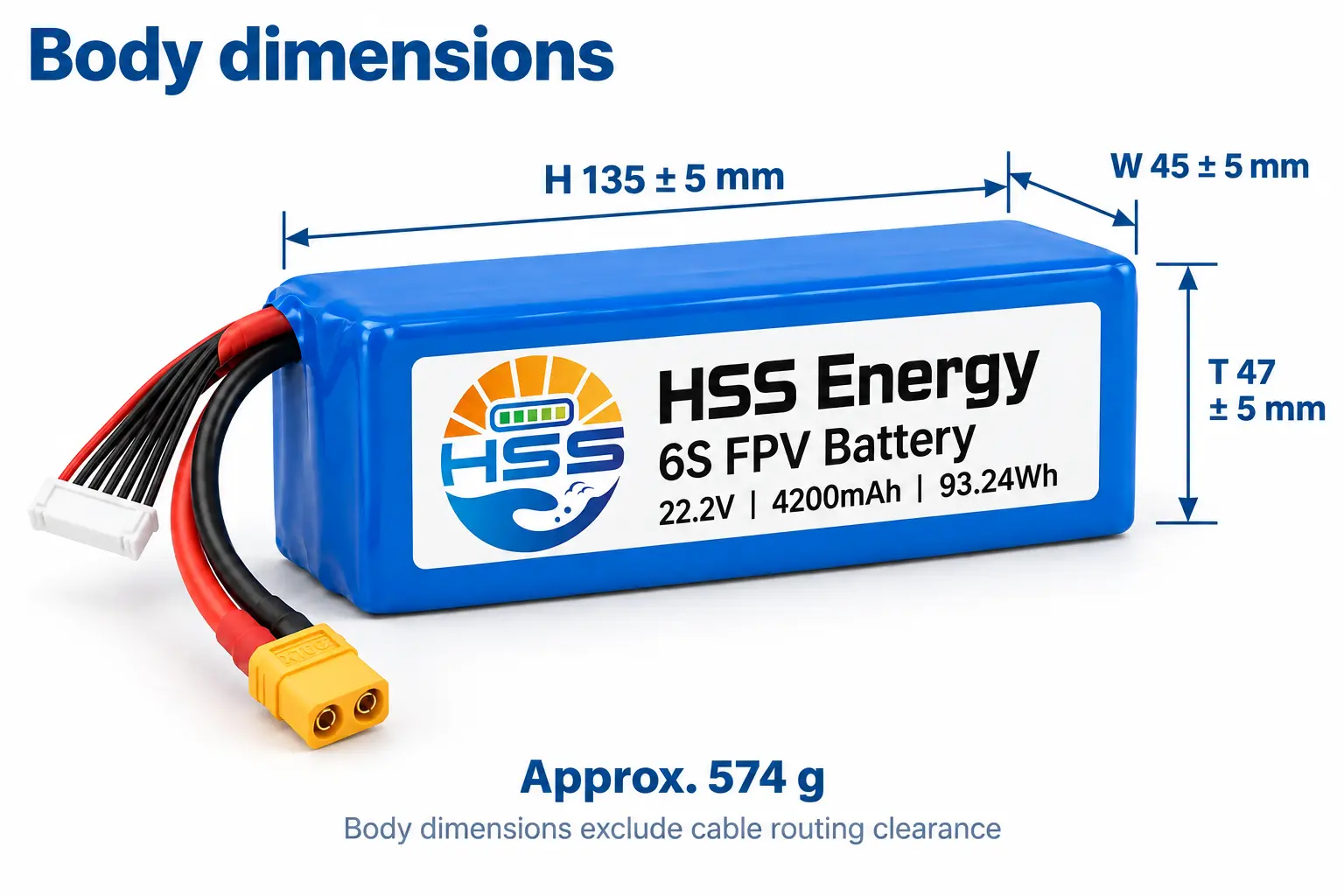

寸法図・本体サイズとおおよその重量

H は、パックを水平に置いた場合を含む 135mm の本体軸を示します。記載されている公差と追加のリードクリアランスを考慮してください。取り付けサポートは、ケーブル出口に負荷をかけずに本体を保持する必要があります。

セルの種類と外観のチェック

この半固体 FPV バッテリーには、青色の熱収縮外側ラップが使用されています。セルの化学的性質と外装仕上げは別個の特性です。目視検査では絶縁体、ラベル、ケーブルの出口がチェックされますが、電気的受入れには測定が必要です。

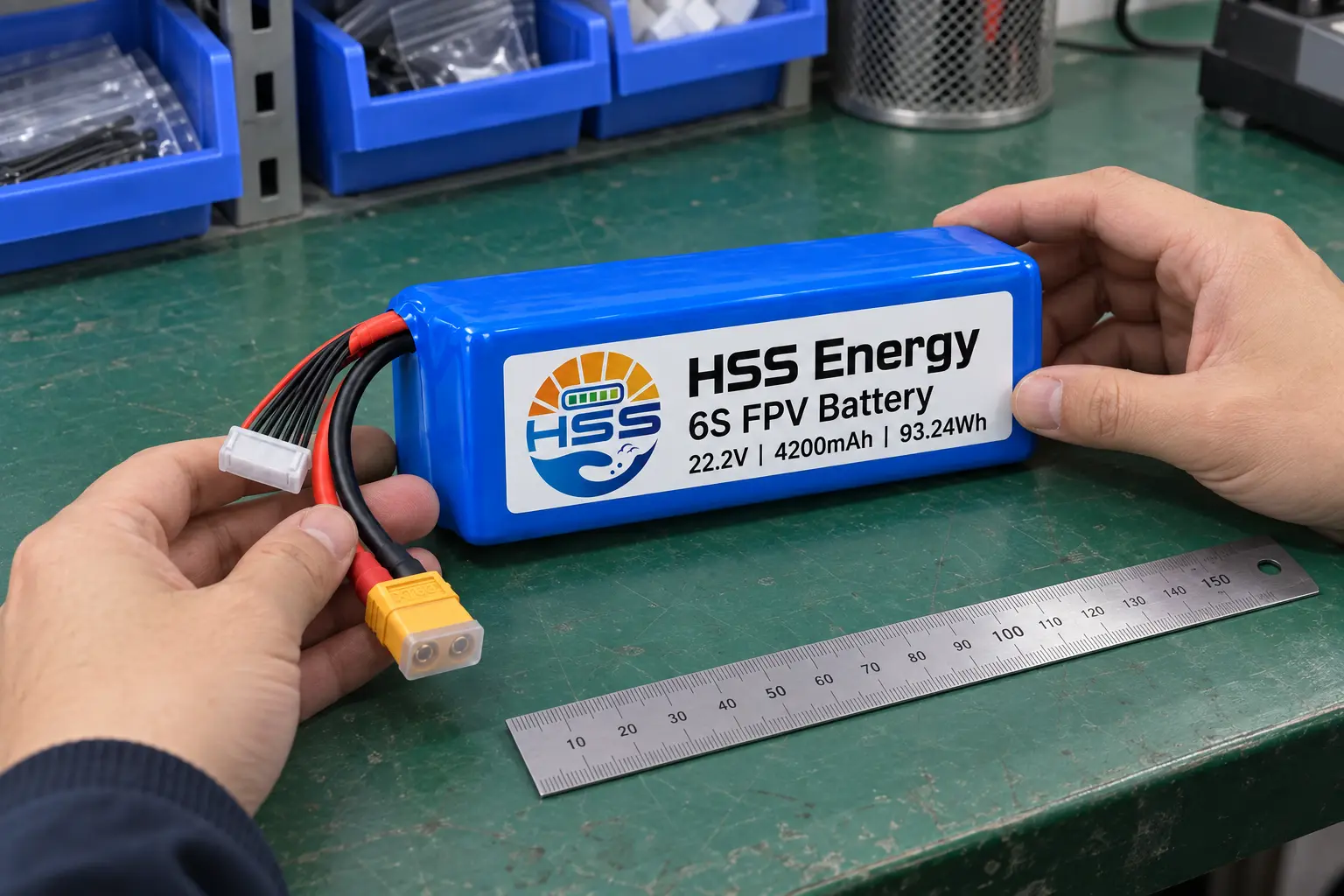

工程図・測定ガイドによる外観検査

連続負荷と短いピーク

6S 4200mAh FPV バッテリーには、連続放電制限と短時間放電制限が個別にあります。 35C FPV バッテリーを評価する場合は、完全な電流プロファイルを 147A の連続定格と比較してください。 294A のピーク定格は 3 秒以内に適用されます。許容可能な繰り返し速度や平均負荷を確立するものではありません。

完全な電流経路は、意図された義務をサポートする必要があります。飛行前に、選択した配線とコネクタ配置の熱挙動と許容荷重を確立します。オプションのリファレンス部品は、147A または 294A の接続定格を確立しません。

メインコネクタとケーブルの配線

示されている XT60 コネクタは、オプションのリファレンス構成です。設置場所に合わせて幹線ケーブルとコネクタを選択できます。発注図で嵌合方向、極性、ストレインリリーフを指定してください。

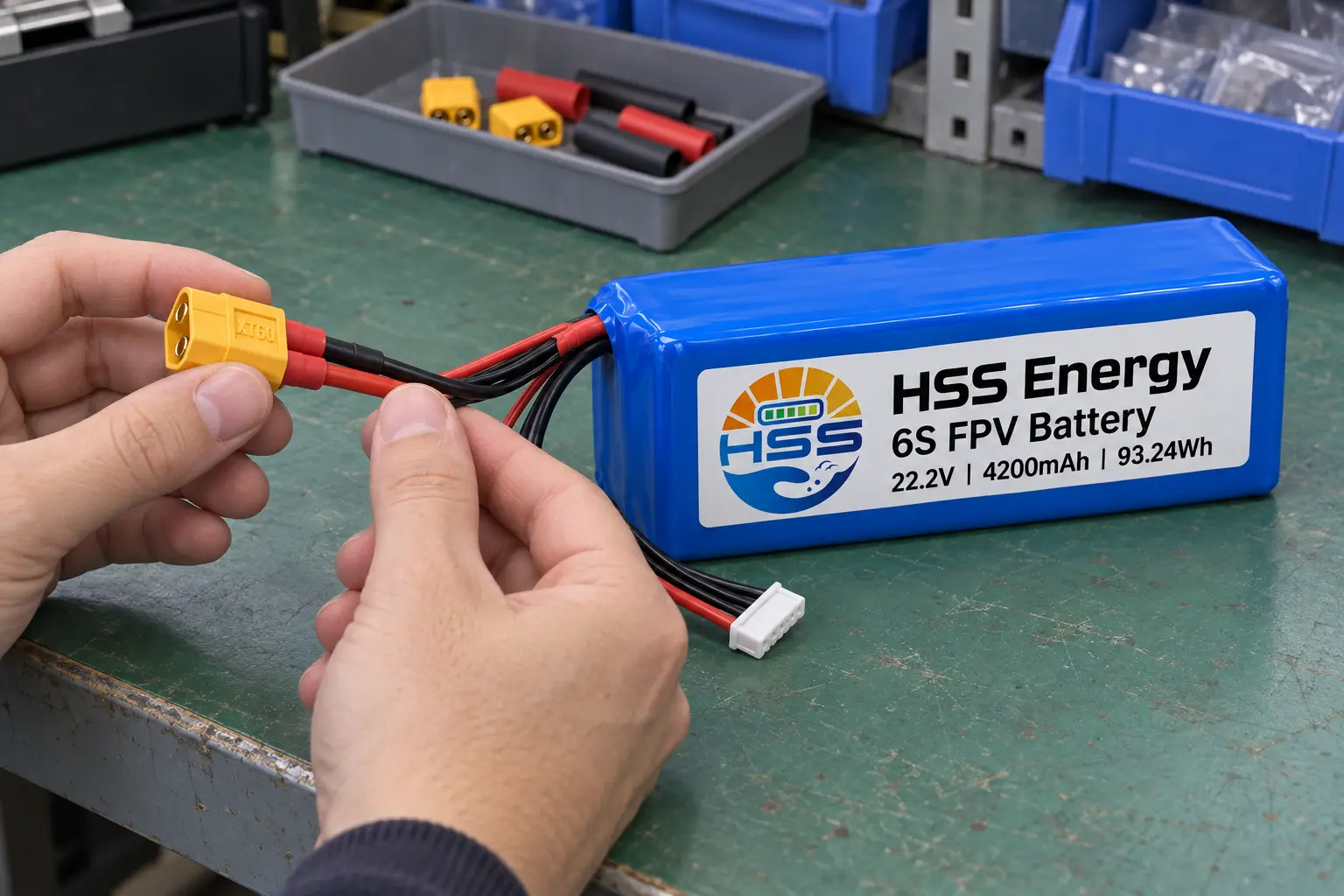

工程図・コネクタハウジングとストレインリリーフ検査

ハウジングに損傷がないか検査し、リード出口の絶縁を確認します。ケーブル接合部を引っ張らずにハウジングから外せるように、十分な配線スペースを確保してください。

レーシングプラットフォームの選択

約 574g パックのスペースと質量の余裕があるプラットフォームには、この 6S FPV レーシング バッテリーを選択してください。意図したセッション中のスロットル応答、負荷時の電圧、温度を評価します。放電定格は負荷の比較をサポートします。互換性のあるフレーム サイズを定義したり、特定のレーシング クラスの資格を確認したりするものではありません。

電気チェック＆バランスハーネス

オプションのバランス ハーネスは 22AWG、60mm、B0 ～ B6 のマークが付いた XH-7P コネクタを備えています。接続する前に、選択した充電機器に対する接触順序を確認してください。

プロセス図 • メインパックの電圧接続設定

写真の接続はパックの合計電圧に関係しています。個別のシリーズ グループのチェックにはバランス ハーネスが必要です。電圧検査を負荷テストとは別にして、パックの識別と照らし合わせて結果を記録します。

保護されたストレージと識別

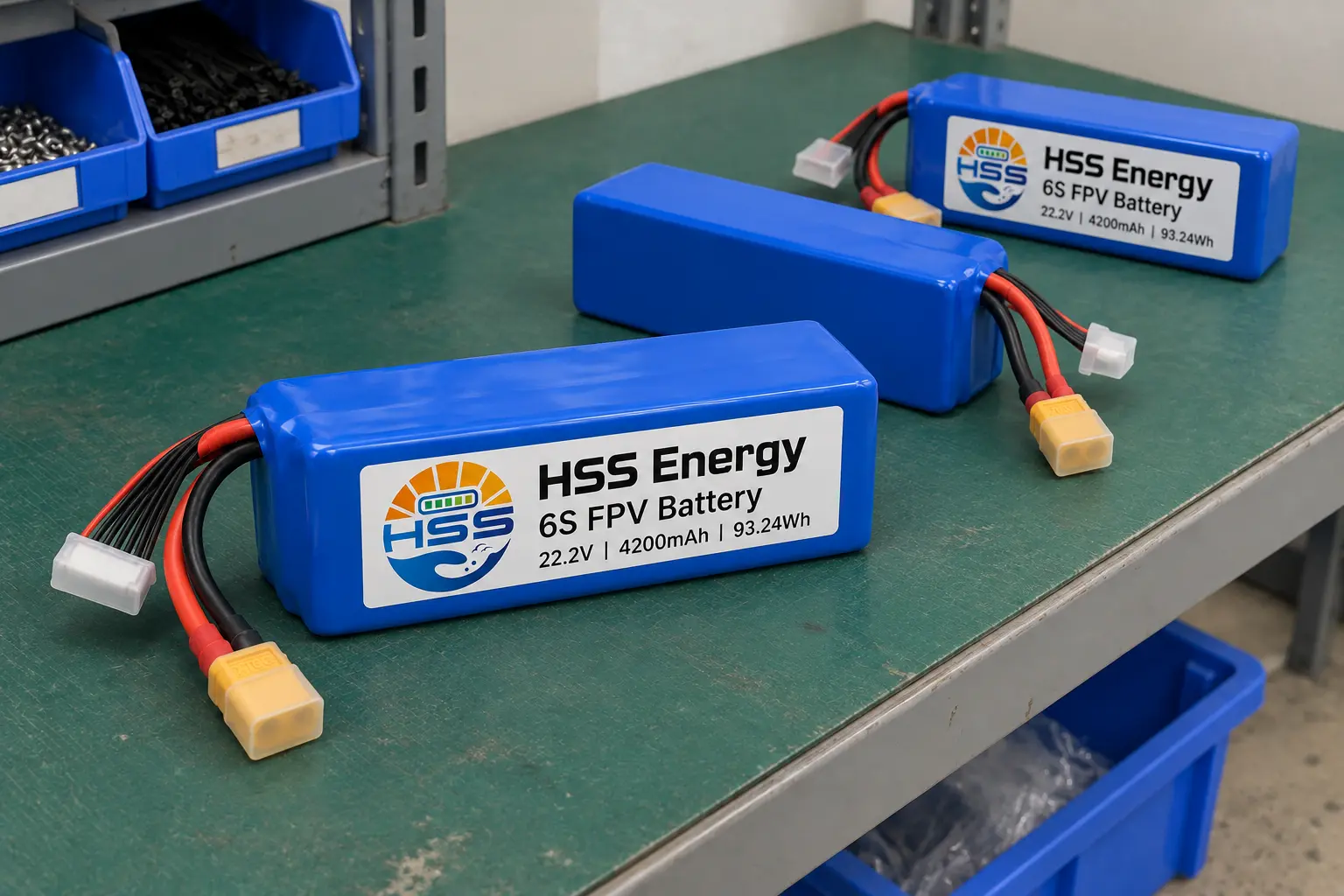

プロセスの図 • 保護されたステージング内の切断されたパック

コネクタは個別に絶縁し、リード線は各パックの保管スペース内に保管してください。完成したパックを進行中の作業から分離し、識別と検査ステータスを明確に保ちます。このシーンは、アクティブ エイジングではなく、ストレージを示しています。

選択した構成のパッケージ化

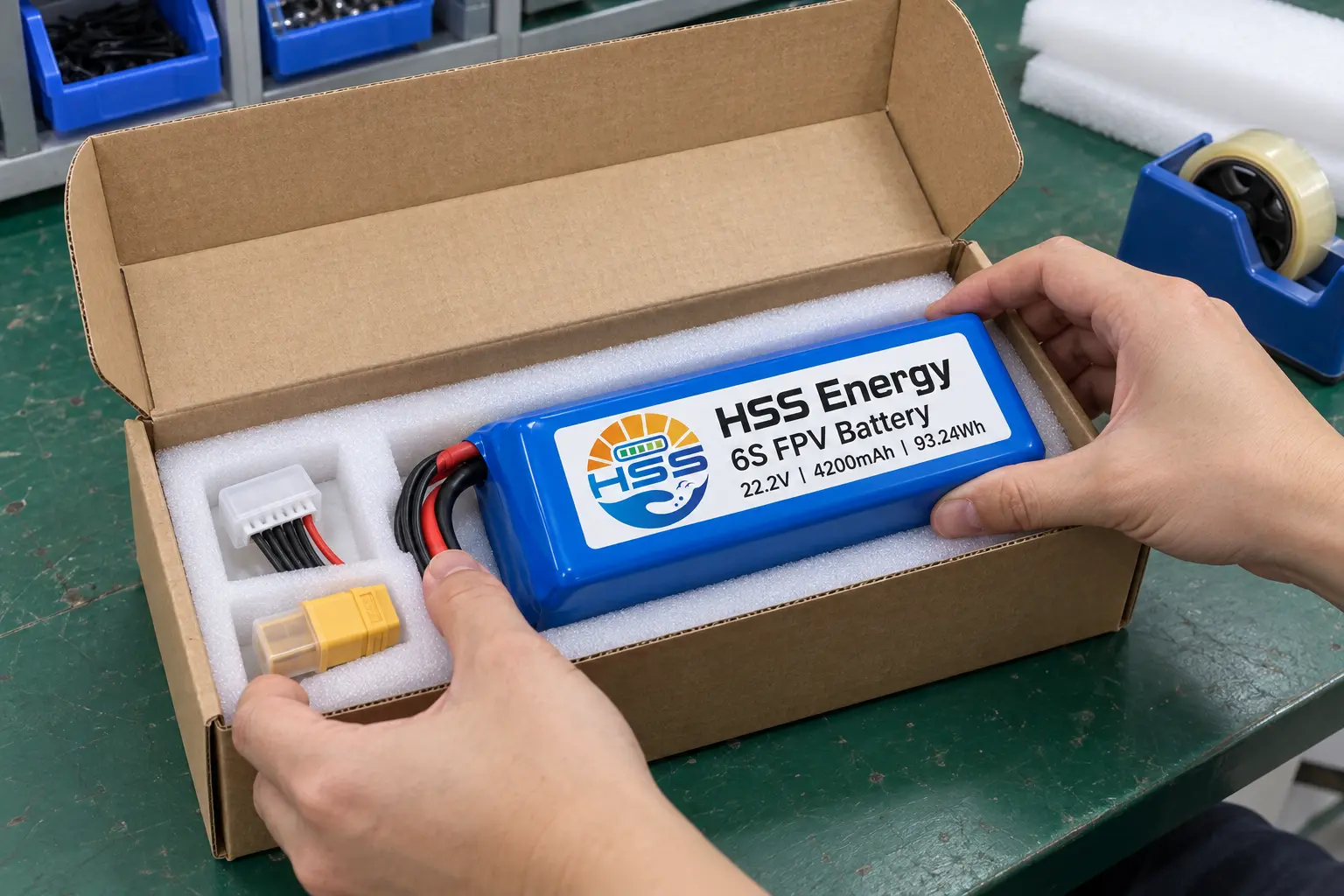

パッケージの図 • クッションと独立したコネクタの凹み

パッケージはお客様のご要望に合わせて構成されます。クッションは、選択したリード線と保護されたコネクタのためのスペースを残しつつ、パック本体をサポートする必要があります。閉じる前に、ワイヤーがボックスの端を横切っていないか、バッテリーの下に閉じ込められていないことを確認してください。示されているインサートとカートンは梱包例であり、固定の付属パッケージではありません。

よくある質問

このパックは 6S というラベルの付いたバッテリーと交換できますか

いいえ。全電圧範囲、搭載質量、機体エンベロープ、検証済みの電流需要を航空機に合わせてください。シリーズ数だけでは不十分です。

サンプル評価で何を確立する必要があるか

実際のプラットフォームでの物理的なフィット感、バランス、リード配線、意図した負荷プロファイルを評価します。サンプルを比較したり、繰り返し注文したりする前に、合格基準を定義します。

注文と配送条件は何ですか

選択した構成と数量について見積もりを依頼します。最小数量、サンプルの入手可能性、リードタイム、保証条件は、このページから推測されるものではなく、注文に関して合意されます。

どの輸送書類が適用されるか

正確なバッテリー構成と目的地に該当する文書をリクエストしてください。このページは、特定の証明書、承認された配送ルート、または運送業者の受け入れを主張するものではありません。

HSS Energy 6S 4200mAh FPV バッテリーの場合、注文仕様書には、取り付け図、経時的に予想される電流、選択したインターフェイス、およびパッケージングの配置を特定する必要があります。承認されたサンプル構成は、後続の注文の参考として保管してください。
