6S 8000mAh FPV バッテリー

フル充電で統合が開始されます

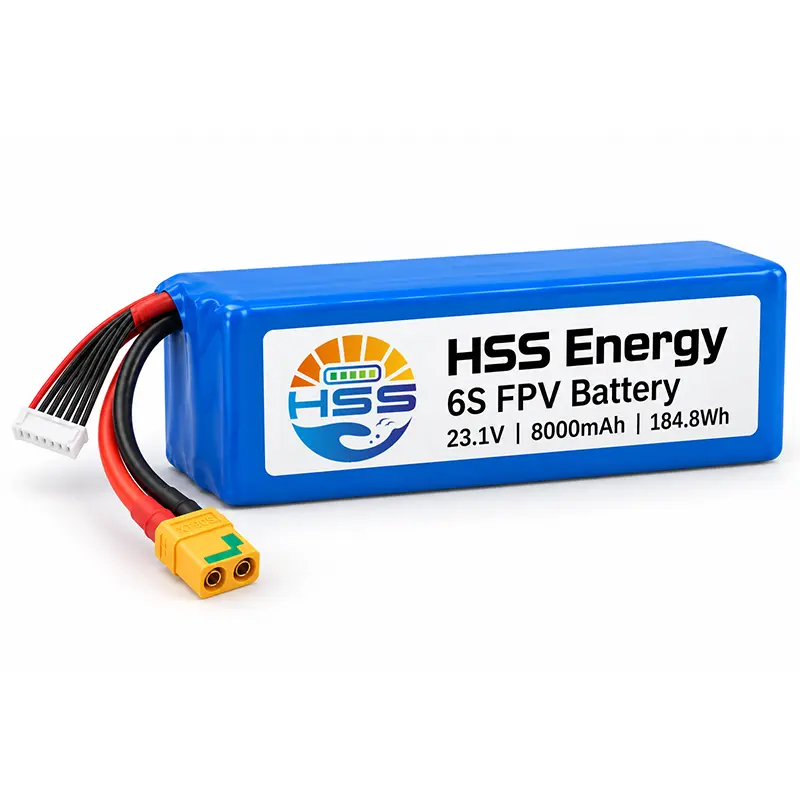

HSS Energy 6S 8000mAh FPV バッテリーの注文仕様は、航空機の電源システムから始まります。このモデルは、8Ah の容量と 26.4V の充電エンドポイントを組み合わせています。接続配置を選択する前に、フル充電時に電子機器の互換性を確認し、長いボディ用の物理的スペースを確保してください。

計画されたフライトのエネルギー予算

この 8000mAh FPV バッテリー パックの 184.8Wh の公称エネルギーを航空機のエネルギー予算への入力として使用します。能力だけでは飛行時間を確立することはできません。航空機の質量、操縦、着陸予備量がミッションに利用できるエネルギーに影響します。セッション期間を設定する前に、代表的なフライトログを計画された予約と比較します。

電気仕様

航空機の電圧互換性

23.1V FPV バッテリーは、モーター コントローラーや補助電子機器を含む、接続されているすべてのデバイスの許容供給範囲に適合する必要があります。 6S ラベル自体は、26.4V 上位エンドポイントとの互換性を確認しません。システム設計者が電圧マージンを設定するときは、動作過渡現象を考慮してください。

温度と保管の制限

記載されている低温充電範囲には、実際のパックに適した検証済みの充電手順と保護が必要です。氷点下での無制限の充電は許可されていません。放電カットオフは、航空機の着陸警報設定としてではなく、動作限界として使用してください。

充電プロファイルと監視されたサイクリング

8,000mAh 高電圧バッテリーを充電するには、セル システムに適合するエンドポイントが必要です。ここで、26.4V のパック制限は、シリーズ グループあたり 4.4V に対応します。このエンドポイントとパック構成を明示的にサポートする機器を選択します。 6S または LiHV というラベルが付いているという理由だけで充電モードを選択しないでください。

8.0A の最大充電電流は、放電定格とは別のものです。承認されたプロファイルを有効にする前に、バランスの接続と極性を確認してください。充電およびテスト設定は、別のパック サイズからコピーするのではなく、注文仕様と照合して確認する必要があります。

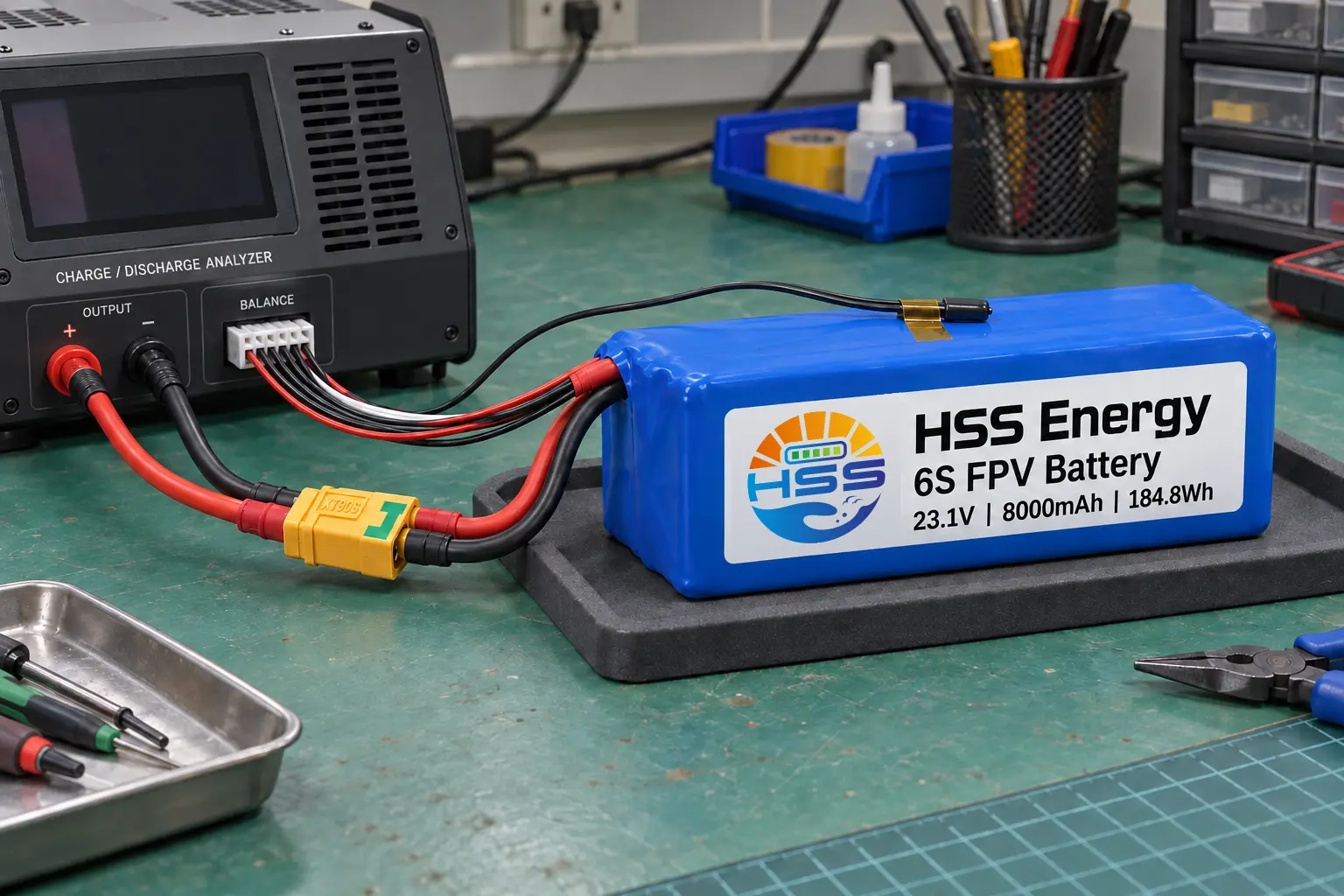

プロセス図 • 接続された充電および放電サイクルのセットアップ

サイクル評価で記録すべき内容

6S 8000mAh FPV バッテリーの場合、有意義なサイクル評価により、充放電電流、温度、休止期間、保持容量のエンドポイントが定義されます。測定された容量と温度の履歴とともにパックの識別を記録します。 500 サイクルの基準は、この図に示されているテスト結果や保証期間ではありません。

図中の主回路、バランスハーネス、および表面プローブは監視配置を示しており、記録された測定値ではありません。

身体のエンベロープと機械的なフィット感

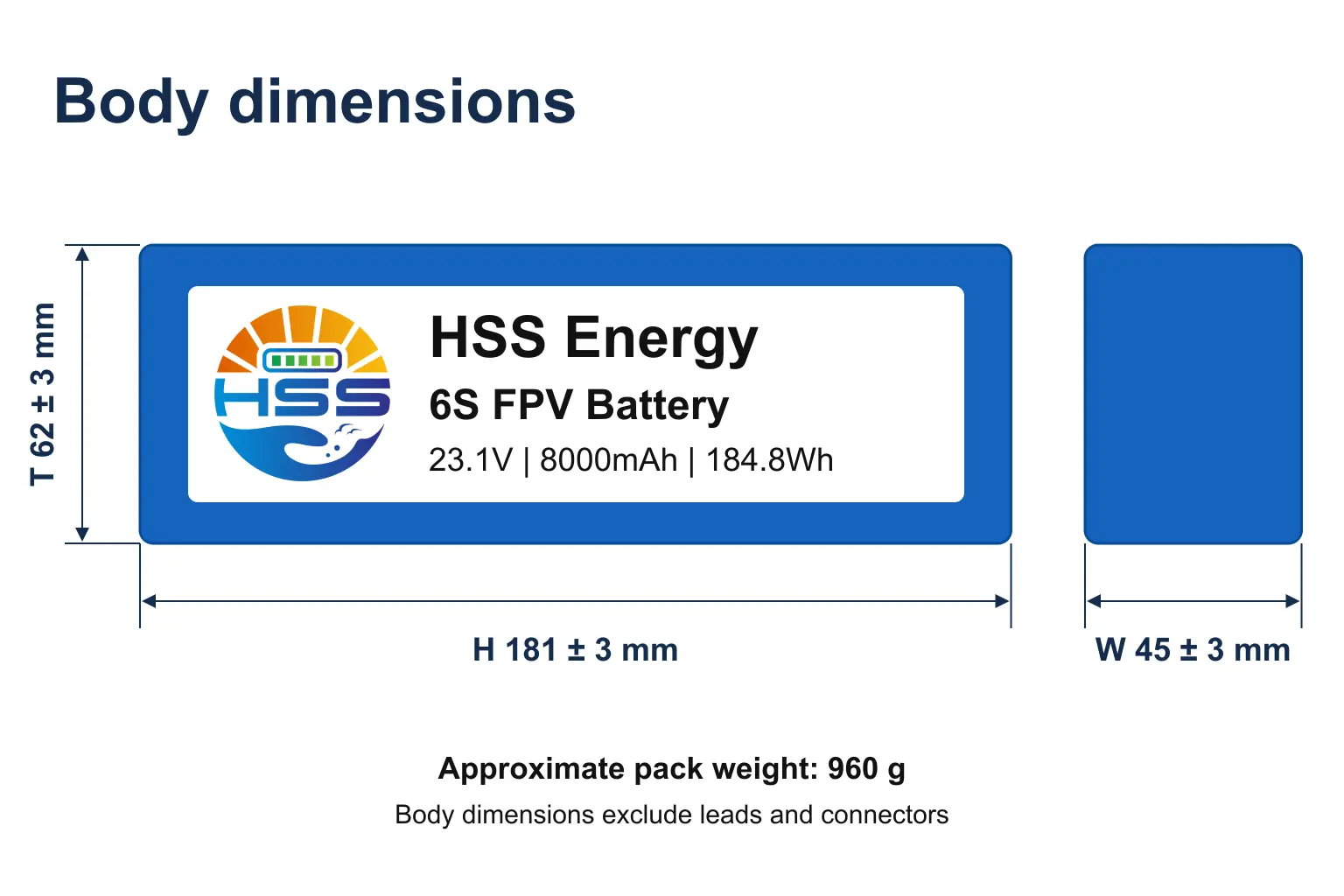

寸法図 • 公称本体軸と公差

この 8000mAh 半固体バッテリーは、青色に包まれた長い本体を持っています。 181mm の寸法は、パックを水平に取り付けた場合でも H 指定を維持します。公差、クッション、ケーブル出口用のスペースを個別に予算化します。本体図には外部リード線とコネクタは含まれていません。

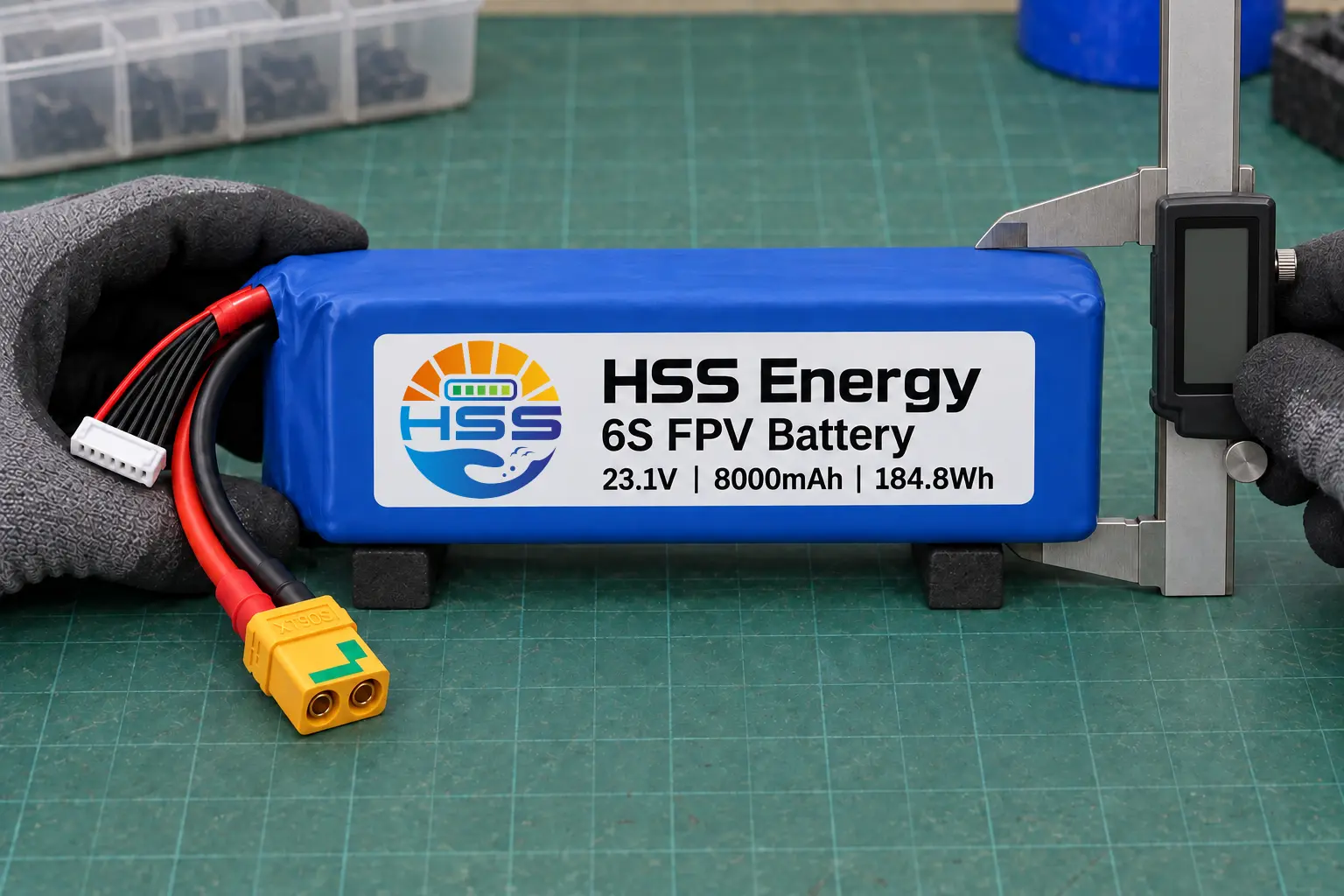

工程図・外形寸法検査

完成した本体を取付図に指定された検査箇所で検査します。固定具は、ラップを押しつぶしたり、リードを使用して重量を支えたりすることなく、約 960g のパックを拘束する必要があります。

連続的な要求と短いパルス

この 6S 25C FPV バッテリーを、短時間の加速負荷とは別に持続電流に対して評価します。 200A の連続定格と 400A のピーク定格は、異なる使用条件を表します。ピークは 2 秒以内に持続します。これは、どのくらいの頻度でそれが再発するか、または取り付けられたアセンブリの温度上昇が許容範囲であることを証明するかを定義するものではありません。

外部仕上げと識別

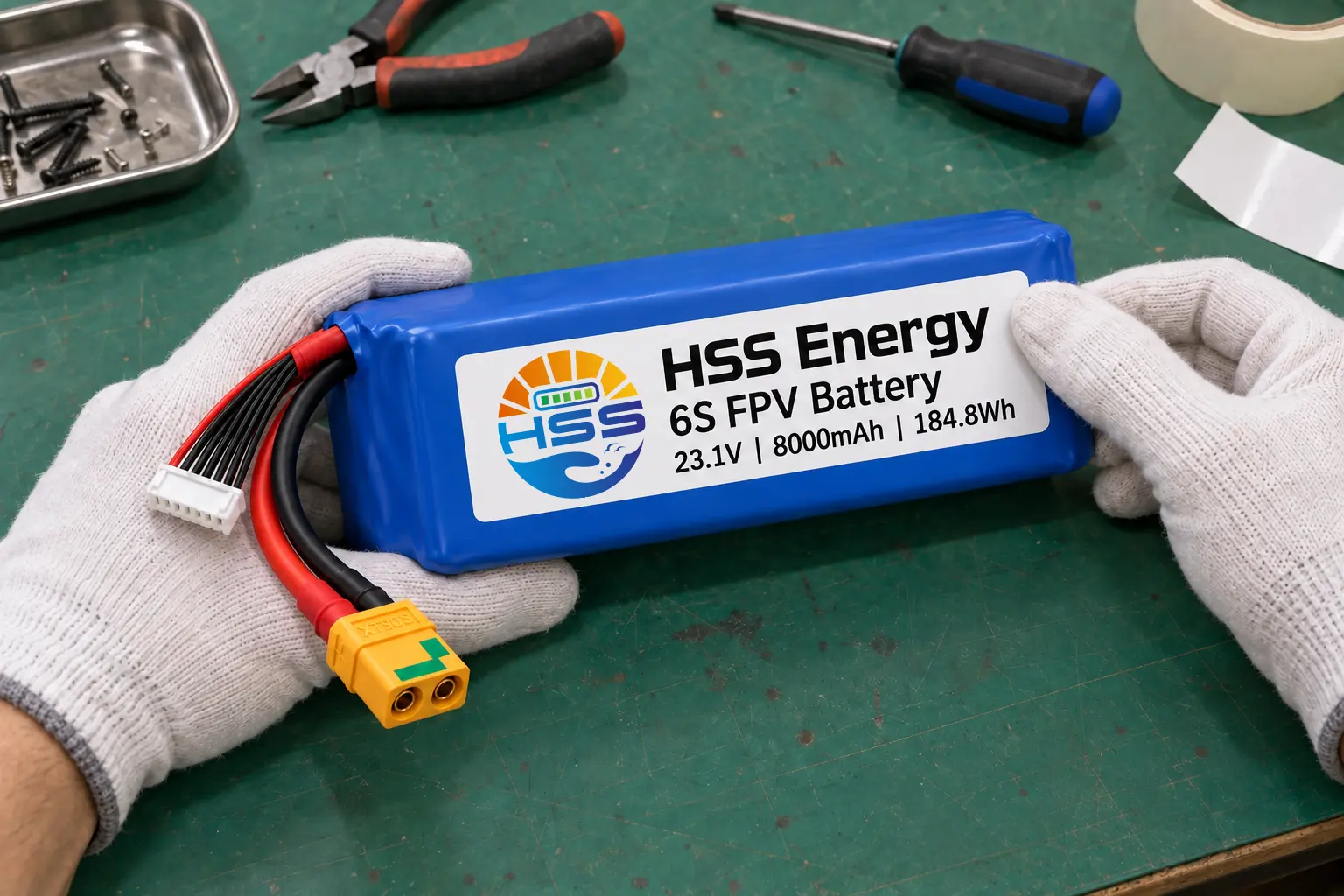

工程図・ラベル貼付と外装仕上げ

読みやすいラベルは、完成したパックを電圧と容量の仕様に関連付けます。外装チェックでは、ラベルの端の浮き、絶縁体の損傷、またはケーブルの出口の閉塞を確認する必要があります。これらの目に見えるチェックは、電気的許容測定に代わるものではありません。

ご注文時の接続手配

リード線の長さ、ケーブルのサイズ、コネクタはお客様の要件に合わせて構成できます。選択したアセンブリの電流能力と温度上昇を確認します。オプションのリファレンス部品は、それ自体では 200A または 400A の完全な電流経路を確認するものではありません。

緩衝材とカートンの開閉

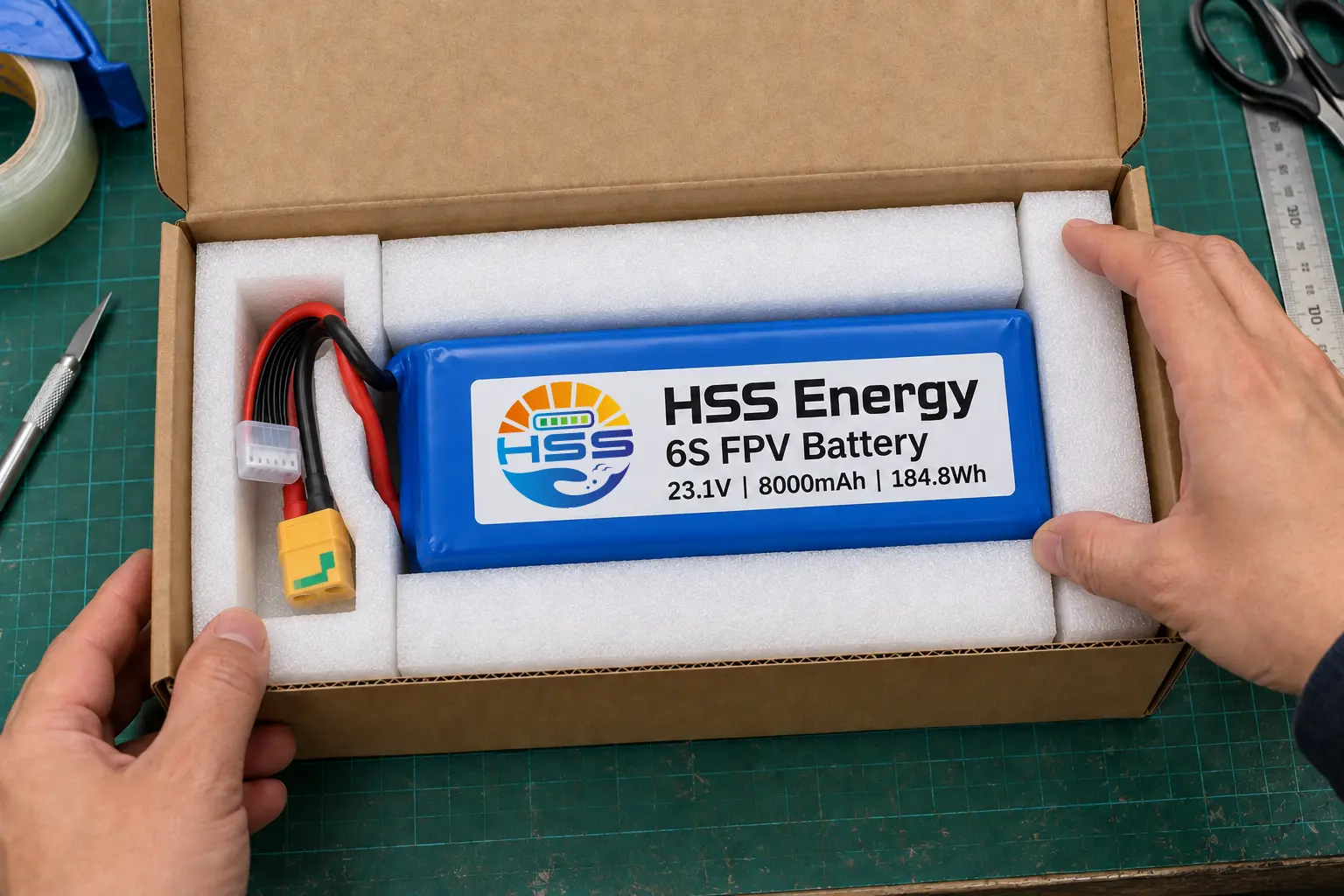

パッケージイラスト • ボディサポートと隔離されたコネクタスペース

最終的なリード配置の周りのパッケージングを指定します。図示されたインサートは本体をサポートし、保護されたコネクタを分離します。ワイヤが閉じ端を横切ってはいけません。フォームとカートンの詳細は引き続きお客様が構成可能です。

プロセス図 – 梱包ステーションでのカートンの封止

よくある質問

半固体とは全固体電池のことですか？

いいえ。このモデルは半固体として指定されています。この説明は、全固体電解質または不燃性の評価を確立するものではありません。

サンプル評価には何を添付する必要がありますか?

サンプル構成、意図した負荷プロファイル、および許容基準をまとめて保管してください。リピート注文の要件を設定する前に、その構成に対する測定結果を記録します。

購入条件と出荷条件はどのように決定されますか?

サンプルの入手可能性、最小数量、リードタイム、保証については見積書によって合意されます。正確な構成、目的地、輸送ルートについては、輸送書類と運送業者の受け入れを確認する必要があります。

HSS Energy 6S 8000mAh FPV バッテリーの注文では、承認された電気構成と取り付けエンベロープを特定する必要があります。サンプルの受け入れ基準を梱包手配とともに記録して、繰り返しの納品を同じ仕様に照らしてチェックできるようにします。
