カスタム バッテリー パックは通常、バッテリー カタログではなくデバイスから始まります。電圧、実行時間、電流需要、利用可能なスペース、コネクタ、充電方法のすべてが最終的なパックを形成します。
HSS Energy は、ポータブル機器、電子デバイス、計測器、ロボット工学、監視製品、その他の OEM アプリケーション向けにリチウム バッテリー パックを供給しています。コンパクトな製品群は NCM リチウムイオンおよび LiFePO4 プラットフォームをカバーしており、各構成は最終製品の電気的および機械的要件を中心に検討されています。
|
バッテリー パックのレビューのためにデバイスの要件を送信する 電圧 • 容量 / 稼働時間 • 電流 • バッテリースペース • コネクター • 充電方法 • 数量 |
|
バッテリープラットフォーム |
建築 |
化学 |
典型的な開始点 |
|
3.7V リチウム電池パック |
1S |
NCM |
小型エレクトロニクスおよび単電池デバイス |
|
7.4V リチウム電池パック |
2S |
NCM |
1S以上の電圧を必要とするポータブル機器 |
|
11.1V リチウム電池パック |
3S |
NCM |
より高い動作電圧と電力要件 |
|
12V LiFePO4 バッテリーパック |
4S |
LiFePO4 |
小型 12V 機器とコンパクトな鉛酸代替品 |
シングルセルデバイスの場合、3.7V パックは最もシンプルでコンパクトなプラットフォームを提供します。これらのプロジェクトは通常、小型寸法、コネクタの適合性、ランタイム、および保護回路の統合を優先します。
7.4V 2S プラットフォームは、3.7V では不十分な場合の実用的なステップアップですが、より大きな 12V アーキテクチャでは、不必要なサイズや回路の複雑さが追加されます。 NCM パックは通常、容量と利用可能なスペースに応じて 18650 セルまたは 21700 セルを使用します。
11.1V リチウム電池パック
より高い動作電圧と電力要件を持つデバイスの場合、11.1V 3S プラットフォームは実行時と電流構成の柔軟性を高めます。一般的な HSS Energy プロジェクトの範囲は約 2000mAh から 10000mAh で、セルと直並列配置に応じて通常は約 3C で連続放電します。
12V LiFePO4 バッテリーパック
コンパクトな 4S LiFePO4 パックは、小型 12V 機器、補助電源、および小規模な鉛酸代替プロジェクトに使用されます。一般的な容量の範囲は約 5Ah ～ 30Ah です。交換する前に、充電器の互換性、現在の需要、端子、および利用可能なスペースを確認する必要があります。
NCM または LiFePO4?
NCM リチウムイオンは、コンパクトなサイズと柔軟なセル配置が重要な 3.7V、7.4V、および 11.1V パックの主要な化学物質です。 LiFePO4 は主にコンパクトな 12V 範囲で使用され、特に 12V クラスのアーキテクチャ、繰り返しのサイクル、および少量の鉛蓄電池の交換が優先される場合に使用されます。

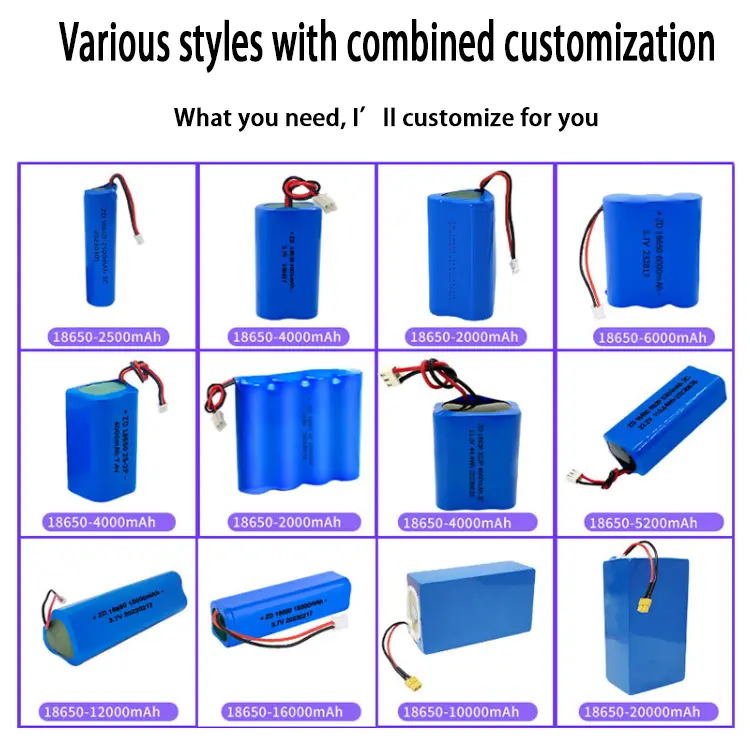

円筒セル NCM プロジェクトの場合、18650 と 21700 が一般的なセル ルートです。同じ電圧をさまざまな直並列配置で構築でき、容量、実行時間、電流能力、パック寸法、重量、充電時間を変更できます。
|
同じ電圧は同じパックを意味するわけではありません 同じ電圧と Ah の 2 つのパックでも、異なるセル、保護回路、コネクタ、機械的レイアウトが必要になる場合があります。 |
HSS Energy は以下を確認およびカスタマイズできます。
· 電圧と直列構成
· 容量とセルモデル
· 連続電流とピーク電流
· PCM / BMS 保護
· バッテリーの寸法とパックの形状
· コネクタのタイプ、ケーブルの長さ、極性
· 断熱材、ラッピング、エンクロージャ
· ラベル、ブランディング、パッケージング
|
一般的な開発ワークフロー ご要望→電池提案→試作→デバイステスト→確認→量産 |
プロトタイプの検証は、製造仕様が決定される前に、適合性、コネクタの向き、実行時間、充電の互換性、電流の動作、ケーブルの配線を確認するのに役立ちます。
必要な電圧、容量または実行時間、通常/ピーク電流、利用可能なバッテリーの寸法、充電方法、コネクタのタイプまたは写真、ケーブルの長さ/極性、該当する場合は既存のバッテリー情報、および予想される注文数量を送信します。
|
最速で始める方法 デバイスの図面、バッテリー コンパートメントの寸法、または既存のバッテリー サンプルを使用すると、最初の評価をより迅速に行うことができます。 |
3.7V、7.4V、11.1V の中からどのように選択すればよいですか?
バッテリー電圧はデバイスの電気アーキテクチャに従う必要があります。これらのプラットフォームは通常、1S、2S、および 3S リチウムイオン システムに対応します。
どのような化学が利用可能ですか?
NCM リチウムイオンは、3.7V、7.4V、および 11.1V パックの主要な化学物質です。コンパクトな 12V レンジは主に LiFePO4 を使用します。
18650 セルと 21700 セルの両方を使用できますか?
はい。適切なセル形式は、容量、電流、利用可能なスペース、および最終的なパックの寸法によって異なります。
コネクタやバッテリー形状のカスタマイズは可能ですか？
はい。デバイスのコネクタ、ケーブルのレイアウト、極性、パックの寸法、ラッピングおよび保護構成を確認できます。
生産前にサンプルを作ることはできますか?
はい。大量生産の前に、デバイスへの適合性と機能検証のためにプロトタイプ サンプルを準備できます。
