11.1V 3000mAh バッテリーパック

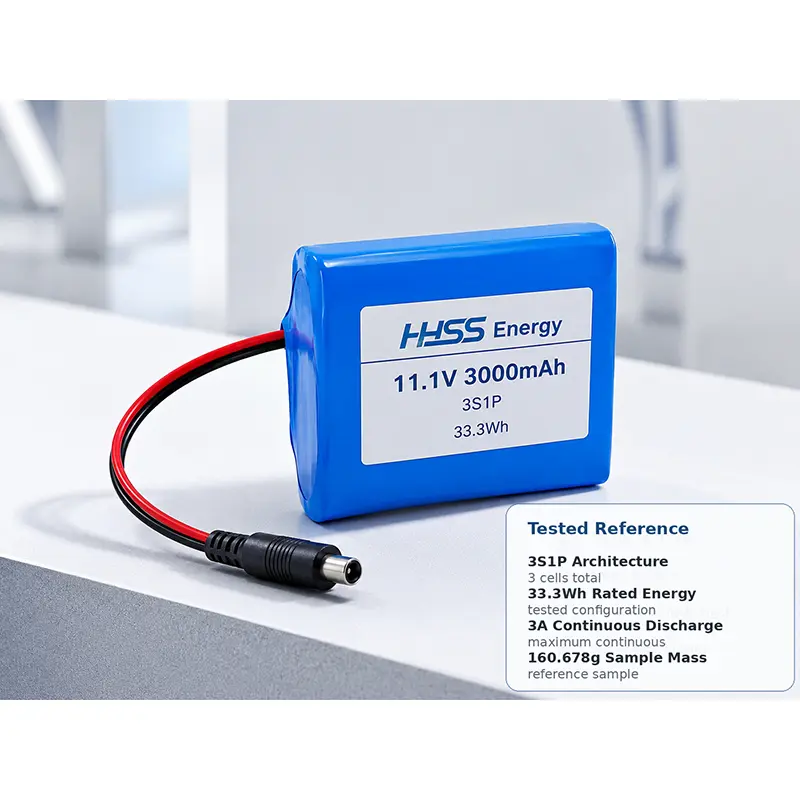

HSS Energy サプライヤーの 11.1V 3000mAh バッテリー パックは、テスト済み 3S1P 構成で 3 つの 18650-3000 円筒形セルを使用し、コンパクトなポータブル機器に 11.1V 公称電圧、3000mAh、33.3Wh を提供します。参考構成には、12.6V の制限充電電圧、9.0V の放電カットオフ、および最大 3A の連続充放電がリストされています。コネクタとケーブルの詳細はデバイス固有のままです。

技術仕様

仕様に関する注記: 上記の値は、テスト済みの参照構成に適用されます。セル、保護設計、コネクタ、ケーブル、またはパックの構造を変更するには、新たな統合とドキュメントのレビューが必要です。

狭いバッテリースペースに対応したコンパクトな設計

11.1V 3000mAh バッテリーとして設計されたこのコンパクトな構成は、最大実行時間よりもバッテリーのスペースと質量を優先します。テスト済みのエンベロープが小さいことが、6000mAh の代替品ではなくこれを選択する主な理由です。

あなたのデバイスに適合する 11.1V 構成はどれですか?

フィット感、充電、統合

容量前の機械的フィット

テスト済みの 69.6 × 55.2 × 19.2 mm のエンベロープにより、この構成は最大の蓄積エネルギーではなくスペース効率に重点が置かれています。電子機器、ディスプレイ、センサー、または筐体の機能のための内部空間をより多く残すことができますが、完成した設置には、絶縁体、リード線の出口、コネクタ本体、およびケーブルの曲げ半径のためのクリアランスが依然として必要です。

デバイスに同じ 3 直列電圧プラットフォームが必要だが、より幅広い並列セル レイアウトを受け入れることができない場合、3S 3000mAh リチウムイオン バッテリーが実用的な機械的開始点となります。最後のコンパートメントは、バッテリーの寸法だけではなく、実際のコネクタの方向、リード線の出口、ケーブルの曲げ半径を確認する必要があります。

電気的適合性と充電器のマッチング

充電の互換性は、テストされた電気的制限に従う必要があります。制限充電電圧 12.6V、標準充電電流 600mA、最大連続充電電流 3A、充電終了電流 60mA、放電カットオフ 9.0V。充電器、保護回路、デバイスの低電圧動作は 1 つのシステムとして機能する必要があります。

負荷のマッチングも同様に重要です。ハンドヘルド機器やポータブル制御機器では、通常の負荷と短い過渡需要が検証済みの電流ウィンドウ内にある場合、3000mAh 18650 バッテリー パックが適切に動作します。モーター、ヒーター、またはより高い起動電流には、異なるセルまたは保護構成が必要になる場合があります。

ランタイム、アプリケーション、トレードオフ

最も明確な用途の方向性は、コンパクトなポータブル電子機器です。監視デバイス、ハンドヘルド機器、ポータブル制御端末、およびバッテリーの質量が使いやすさに影響を与える同様の製品です。 11.1V 3000mAh リチウム イオン バッテリー パックは、並列セル パスを追加して実行時間を延長することよりも、デバイスを小型に保つことが重要な場合に最も強力です。

実行時間は依然としてトレードオフです。定格エネルギーが 33.3Wh のこのパックは、6000mAh の代替品の半分のエネルギーを蓄えるため、動作時間をデューティ サイクル、画面の使用、センサーの負荷、通信モジュール、スタンバイ期間と照らし合わせて確認する必要があります。 11.1V 3Ah リチウムイオンバッテリーを評価する購入者にとって、より小さな 3S1P レイアウトがエンクロージャーをコンパクトに保ち、デバイスの残りの部分により多くの内部スペースを残すのに役立つ場合、そのトレードオフは依然として魅力的です。

統合の最終決定

デバイスがより大きな 110.6 × 67.7 × 19.2 mm のパックを快適に受け入れることができる場合は、より大容量のオプションにより実行時間マージンが向上する可能性があります。 11.1V 3000mAh バッテリー パックの場合、テスト済みの 69.6 × 55.2 × 19.2 mm 構成を選択する主な理由は、依然として最小サイズと質量です。

アプリケーションと物理的リファレンス

画像の適用性

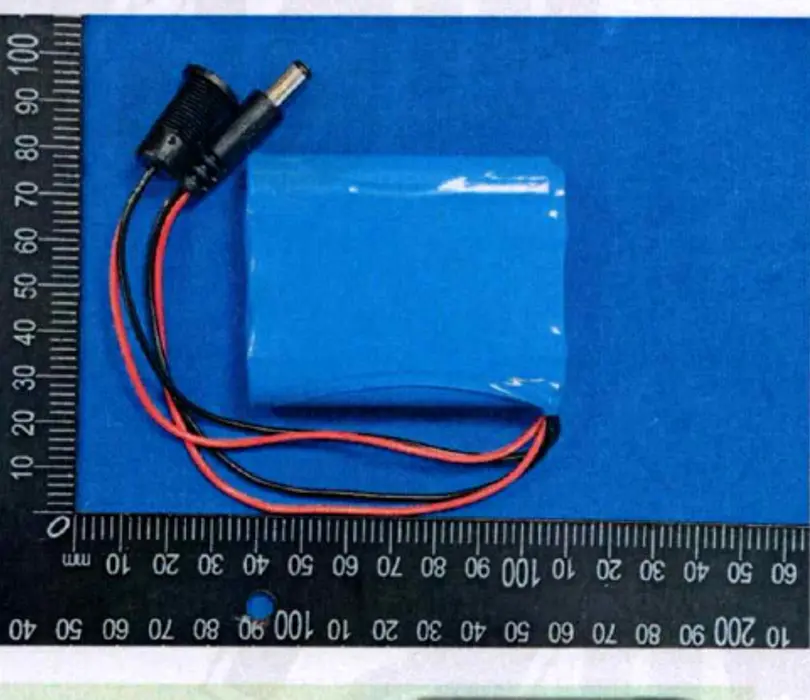

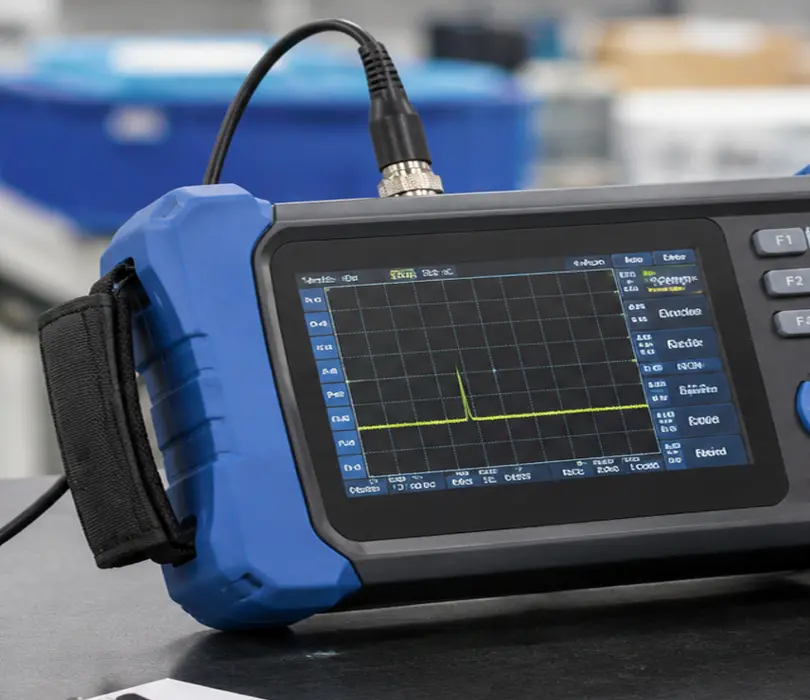

アプリケーションイメージは、ポータブル機器向けのコンパクトな 18650 パックの使用方法を示しています。テスト済みのサンプル画像には、サポートするテスト ファイルで使用されるリファレンス パックの形式、リード線の配置、およびコネクタが示されています。

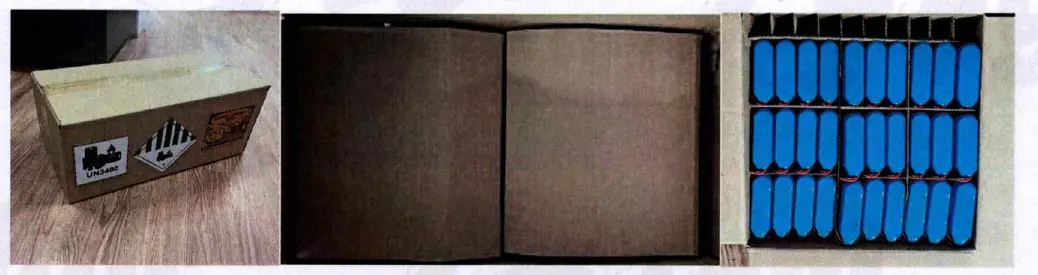

テスト済みのパッケージングリファレンス

文書化されたトランスポート構成のテスト済みパッケージング リファレンス。

テストおよび輸送に関する文書

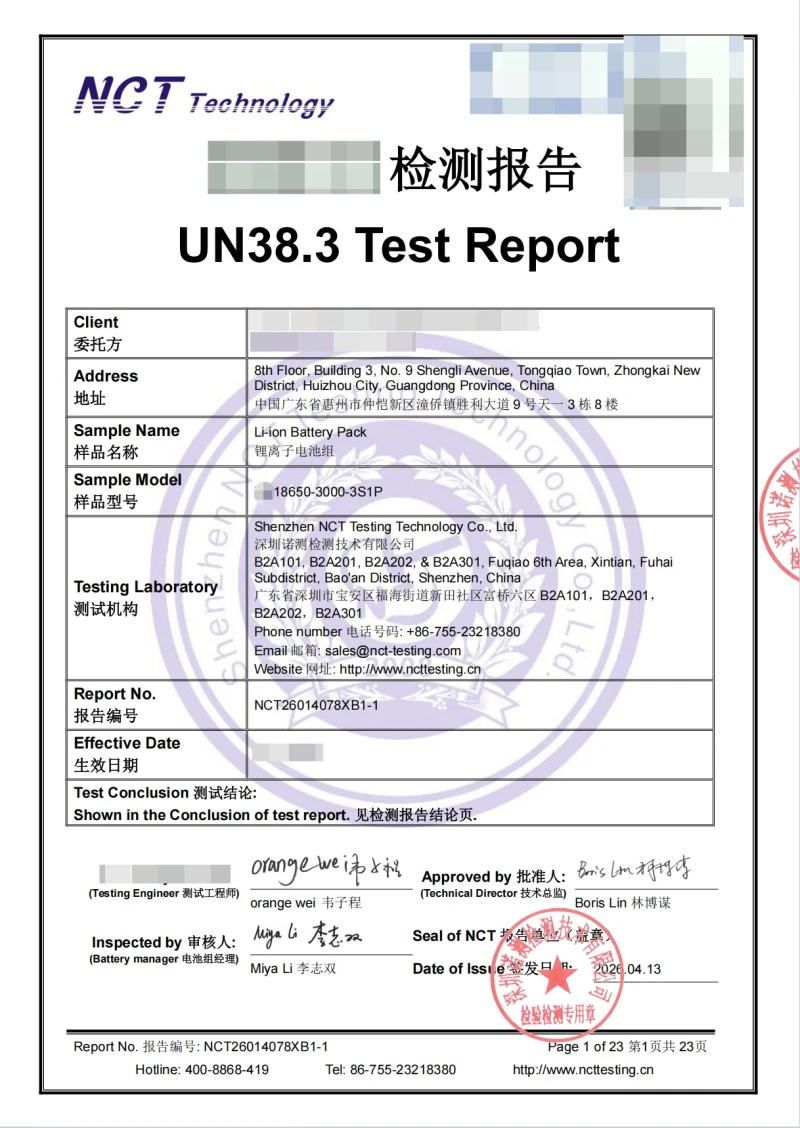

テスト済みの 33.3Wh パックは、以下にプレビューされている正確なテスト ファイルとトランスポート ファイルによってサポートされています。プロジェクトのレビューまたは注文確認のために完全な文書を提供できます。

文書の適用性: これらの記録は、テストされた構成と文書化された輸送/梱包条件に適用されます。バッテリまたは出荷時の構成が変更された場合は、適用性を再確認する必要があります。

クイック FAQ

これは12Vバッテリーですか？

公称 11.1V の 3 シリーズ リチウムイオン パックです。テストされた構成では、12.6V の制限充電電圧と 9.0V の放電カットオフがリストされています。

3A 定格とは何を意味しますか?

テストされた構成では、最大連続充電電流として 3000mA、最大連続放電電流として 3000mA がリストされています。ここでは、より高いピーク電流値は主張されていません。

コネクタやケーブルの変更は可能でしょうか？

カスタム バッテリー パックの場合、コネクタの種類、極性、ケーブルの長さ、取り出し方向を最終デバイスと照らし合わせて確認する必要があります。

どのようなドキュメントが利用可能ですか?

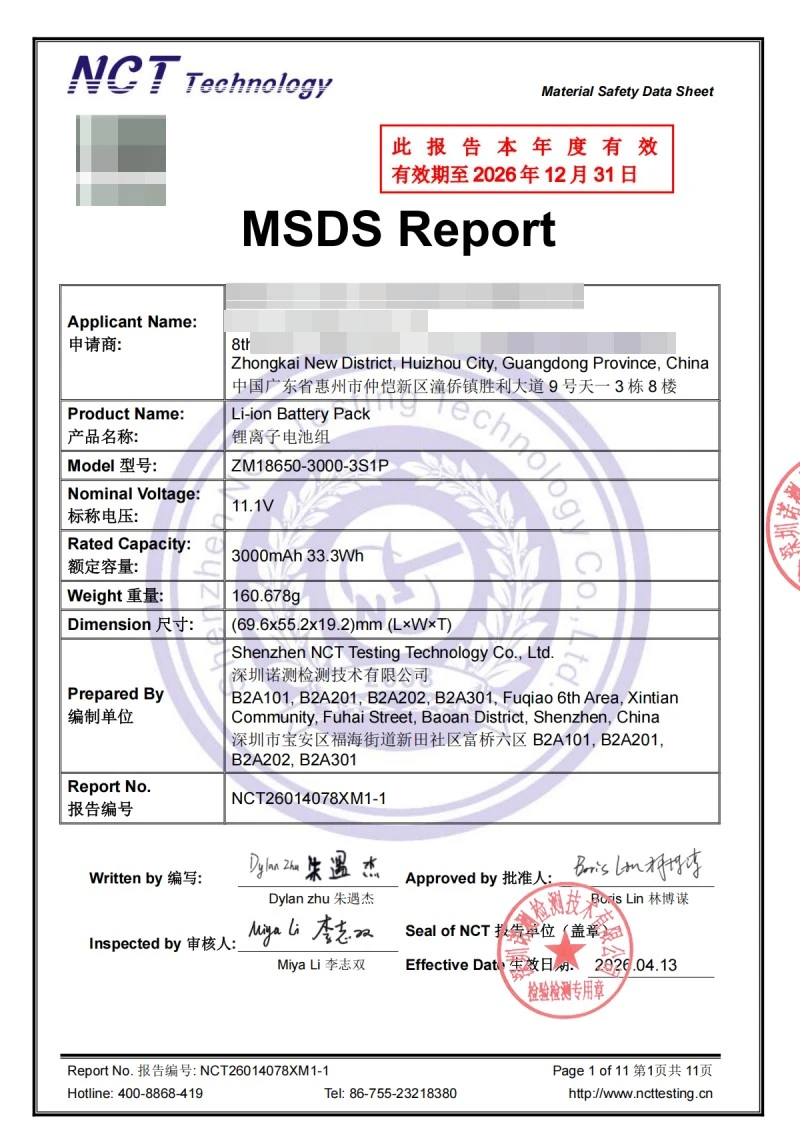

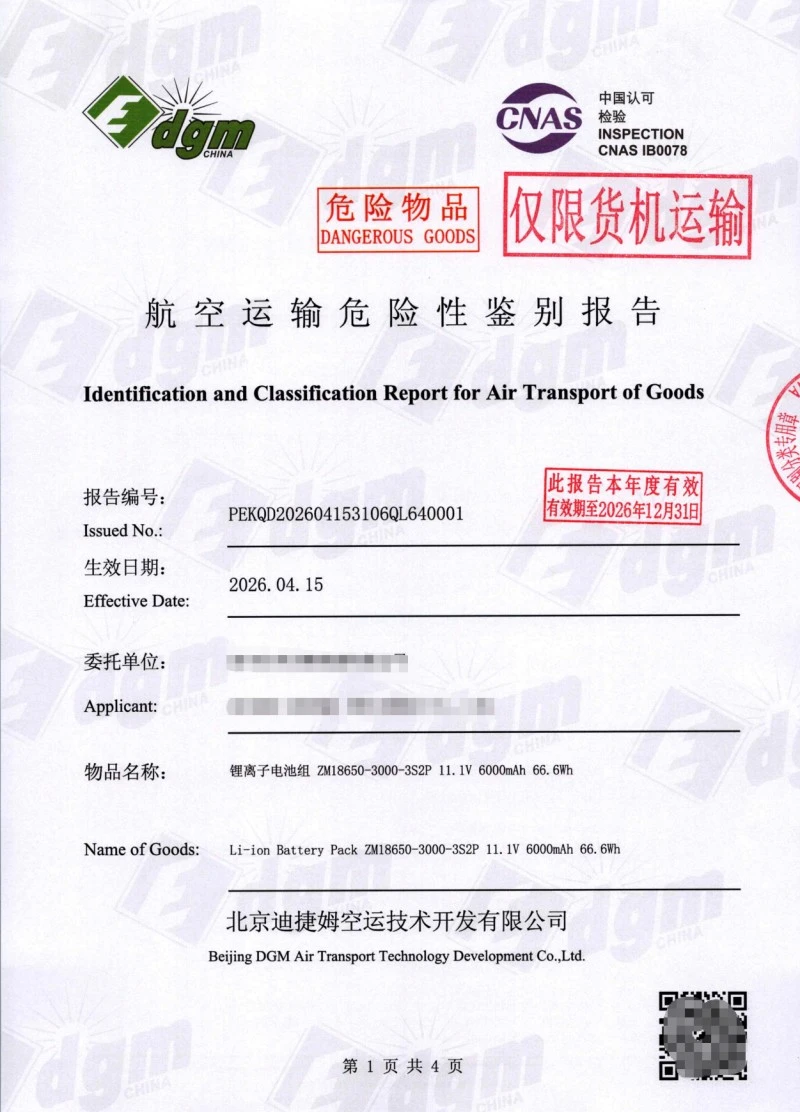

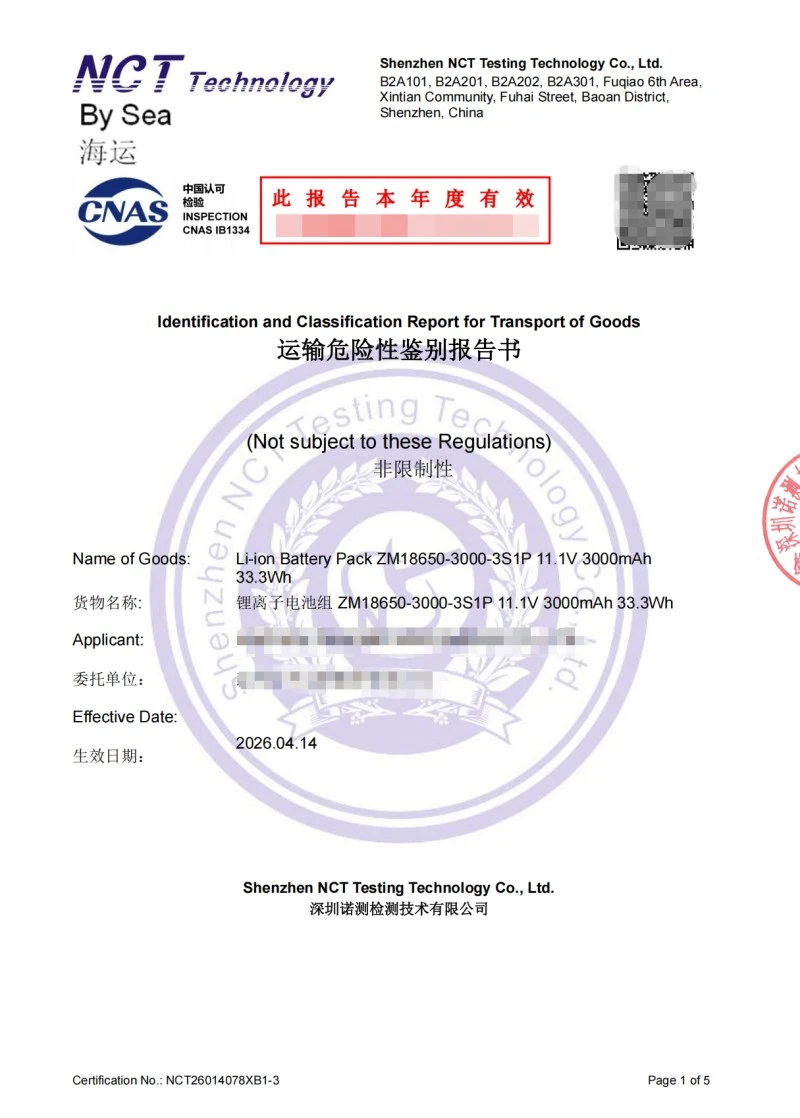

テスト済みの 11.1V 3000mAh バッテリー パック構成については、UN38.3、MSDS、海上輸送、航空輸送、および梱包テストの記録が利用可能です。

6000mAh バージョンがより適しているのはいつですか?

最小バッテリー サイズと質量よりも長い実行時間、66.6Wh エネルギー、最大 6A の連続放電が重要であり、デバイスがより大きな 110.6 × 67.7 × 19.2 mm パックを受け入れることができる場合は、6000mAh 3S2P 構成を選択してください。

最終統合前に確認すべき情報

· デバイス/アプリケーションおよび動作電圧

· 通常電流と起動/過渡電流

· 必要なランタイム

· 利用可能なバッテリー容量と重量制限

· 充電器の出力と充電方法

· コネクタの写真 / タイプ、極性、ケーブル長
