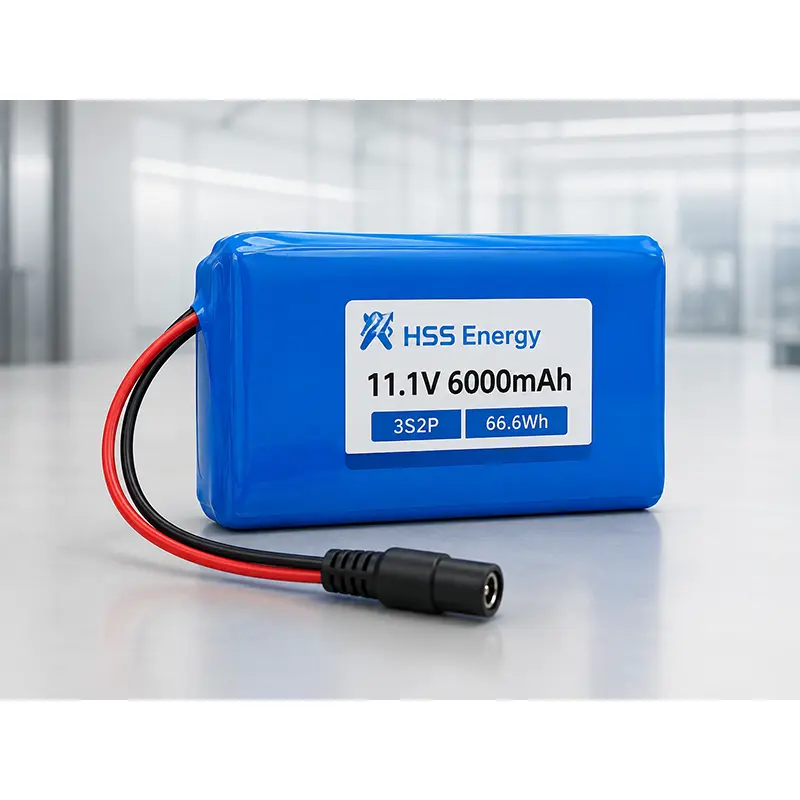

11.1V 6000mAh バッテリーパック

最小パック サイズよりも実行時間を優先するポータブル機器向けに、HSS Energy 工場の中国 11.1V 6000mAh バッテリー パックは、6 個の ZM18650-3000 セルで構築されたテスト済みの 3S2P プラットフォームです。 66.6Wh のリファレンス構成は、最大 6A の連続充放電をサポートしますが、充電器、コネクタ、ケーブル、機械的なフィット感はデバイス固有のままです。

技術仕様

仕様に関する注記: 上記の値は、テスト済みの参照構成に適用されます。セル、保護設計、コネクタ、ケーブル、またはパックの構造を変更するには、新たな統合とドキュメントのレビューが必要です。

同じ 11.1V プラットフォームでより多くのランタイムを実現

11.1V 6000mAh バッテリーを中心に設計されたこの構成は、最小サイズと質量よりも長い実行時間と現在のヘッドルームを優先します。 3S2P 構造は、デバイスがテスト済みのより大きな基準エンベロープを受け入れることができ、余分に蓄積されたエネルギーが有意義な動作時間値を提供する場合に、より適切です。

あなたのデバイスに適合する 11.1V 構成はどれですか?

フィット感、充電、統合

実行時間とインストールスペース

3S2P 構造は、同じ 3 直列電圧アーキテクチャを維持しながら、2 番目の並列セル パスを追加します。これにより、小型バージョンと比較して定格容量とエネルギーが 2 倍になりますが、基準エンベロープが 110.6 × 67.7 × 19.2 mm に、サンプル質量が 305.93 g に増加するため、筐体スペースを早めに確認する必要があります。

同じ 11.1V アーキテクチャを中心に設計されている機器の場合、3S2P 6000mAh リチウムイオン バッテリー パックを使用すると、高電圧システムの再設計を強いることなく、稼働時間を延長できます。この利点は、デバイスに広いパックを収容するのに十分な内部領域があり、そうでない場合は頻繁に充電またはバッテリー交換が必要になる場合に最も大きくなります。

電気的適合性と電流ヘッドルーム

テストされた構成では、1200mA の標準充電および放電電流、6A の最大連続充電および放電電流、120mA の充電終了電流、および 9.0V の放電カットオフがリストされています。容量が大きくても既存のすべての充電器に互換性があるわけではないため、充電器の出力、保護設定、ケーブルゲージを一緒に検討する必要があります。

アクティブ期間が長い機器では、6Ah 18650 バッテリー パックは、コンパクトな代替バッテリーよりも動作マージンが大きく、検証済みの連続電流上限が高くなります。この利点は、実際の負荷と起動要求がテスト済みの制限内にある場合にのみ適用されます。別途、より高いピーク電流の数値は主張されていません。

アプリケーションの方向性とエネルギーのトレードオフ

ポータブル検査機器、モバイル監視端末、およびフィールド機器は、充電器から離れたところでより長いセッションを必要とすることが多いため、用途の方向性が最も明確です。エンクロージャがより広い設置面積とより大きな質量を受け入れることができる場合、11.1V 6Ah リチウム イオン バッテリーは 66.6Wh のエネルギー貯蔵量により、より長時間のフィールド セッションをサポートできます。

したがって、選択は Ah 単独ではなく、完全な動作プロファイルに従う必要があります。この 3S2P 構成により、現場での作業時間を短縮できますが、小型のハンドヘルド エンクロージャや重量に非常に敏感な製品では、公称システム電圧が同じであっても、3000mAh の代替品が好まれる場合があります。

統合の最終決定

設計を凍結する前に、機械図面でコネクタのクリアランス、ケーブルの出口、取り付け圧力、サービスアクセスを確認する必要があります。 11.1V 6000mAh 充電式バッテリーを比較する購入者にとって、テスト済みの 110.6 × 67.7 × 19.2 mm のエンベロープ、66.6Wh のエネルギー、および 6A の連続電流機能は、機器がより大きなパックに対応できる場合に、より強力なランタイム マージンを提供します。

より長い実行時間のアプリケーションと物理リファレンス

画像の適用性

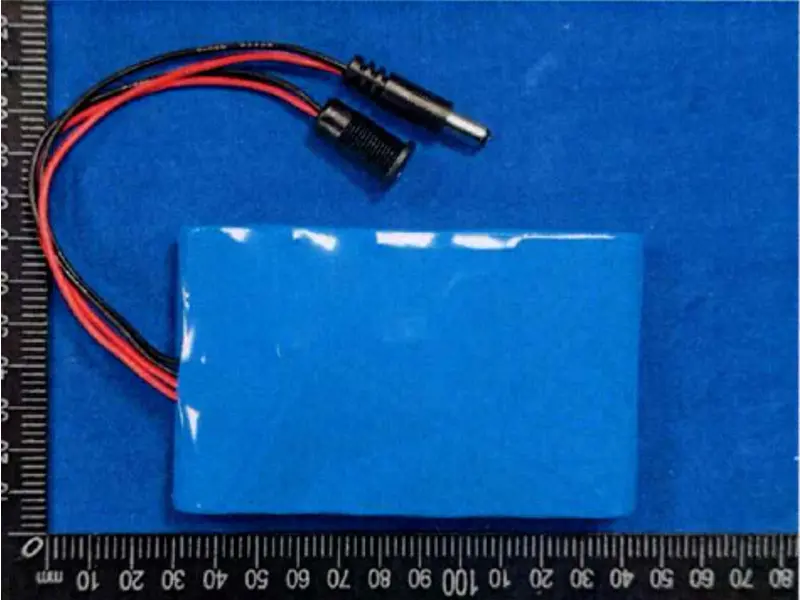

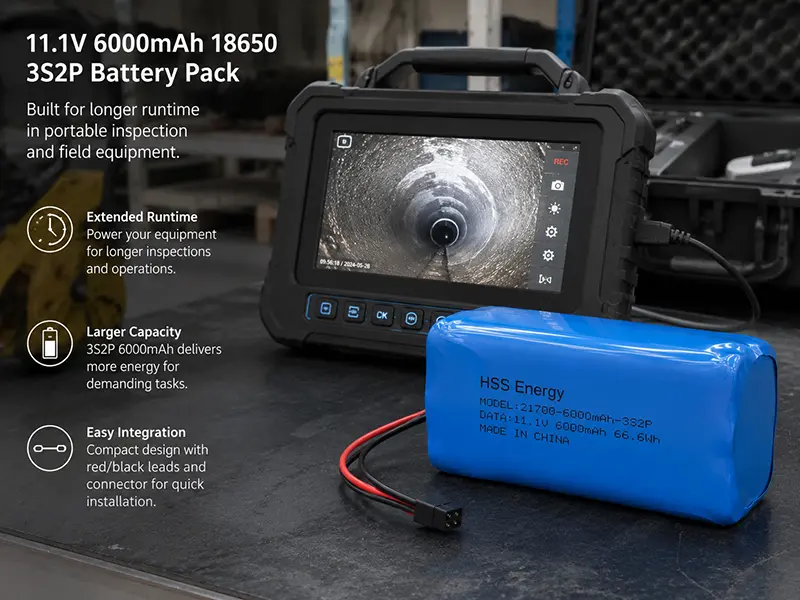

アプリケーション イメージは、充電器から離れたフィールド セッションでのランタイムが長いポータブル機器の使用方向を示しています。テスト済みのサンプル画像には、サポートするテスト ファイルで使用されるリファレンス パックの形式、リード線の配置、およびコネクタが示されています。

テスト済みのパッケージングリファレンス

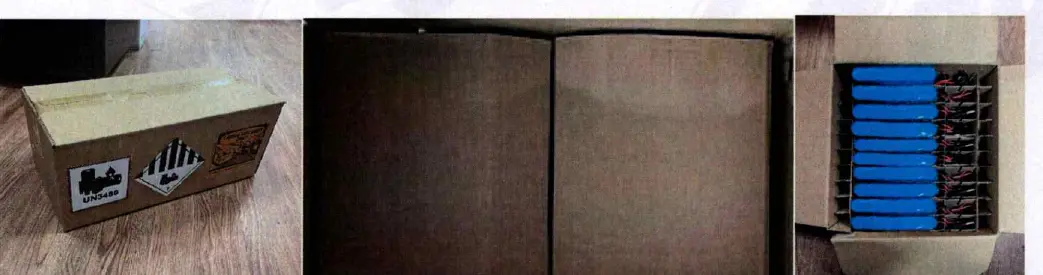

文書化されたトランスポート構成のテスト済みパッケージング リファレンス。

テストおよび輸送に関する文書

テスト済みの 66.6Wh パックは、以下にプレビューされている正確なテスト ファイルとトランスポート ファイルによってサポートされています。プロジェクトのレビューまたは注文確認のために完全な文書を提供できます。

文書の適用性: これらの記録は、テストされた構成と文書化された輸送/梱包条件に適用されます。バッテリまたは出荷時の構成が変更された場合は、適用性を再確認する必要があります。

クイック FAQ

6000mAh 構成を選択する理由は何ですか?

定格容量とエネルギーが2倍の6000mAh / 66.6Whとなり、最大連続放電が6Aに向上しますが、設置スペースも必要となり、質量も増加します。

6Aというのはピーク電流値なのでしょうか？

いいえ。テストされた構成では、最大連続充電電流として 6000mA、最大連続放電電流として 6000mA と記載されています。これより高いピーク電流値は主張されていません。

同じコンパートメント内の 3000mAh バージョンと置き換えることはできますか?

自動的ではありません。 The tested reference size is 110.6 × 67.7 × 19.2 mm compared with 69.6 × 55.2 × 19.2 mm for the compact version.

どのようなドキュメントが利用可能ですか?

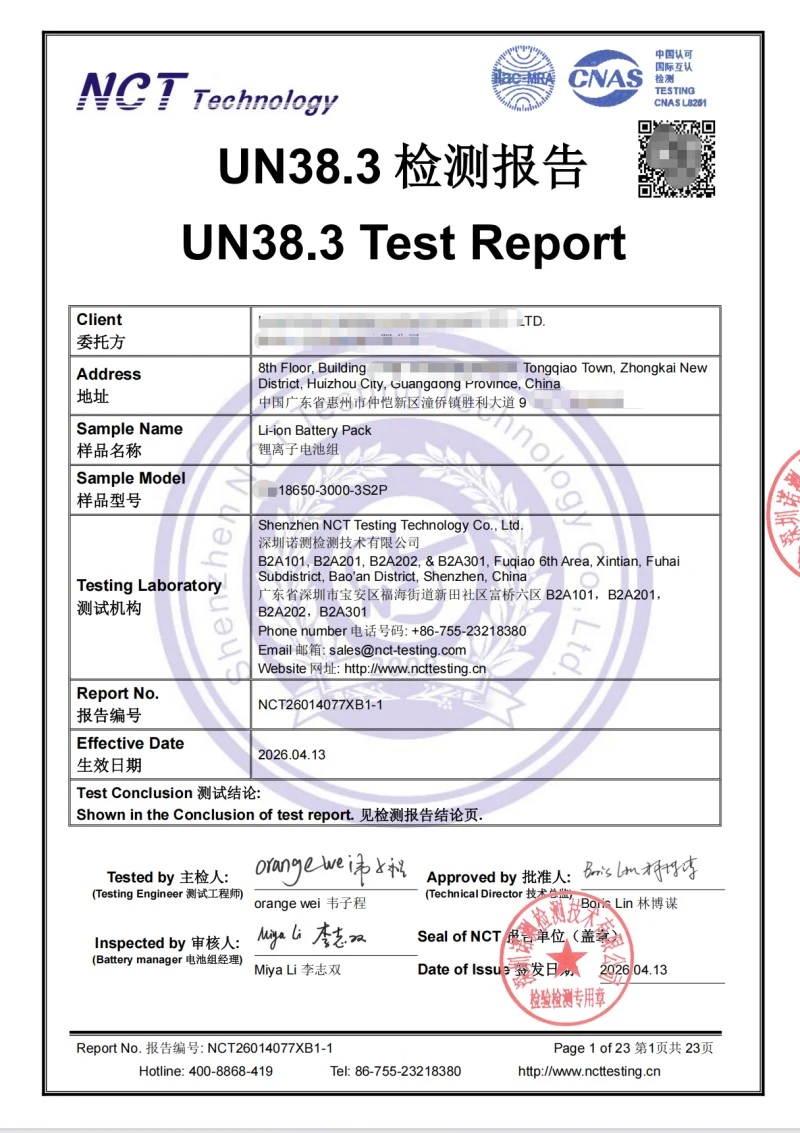

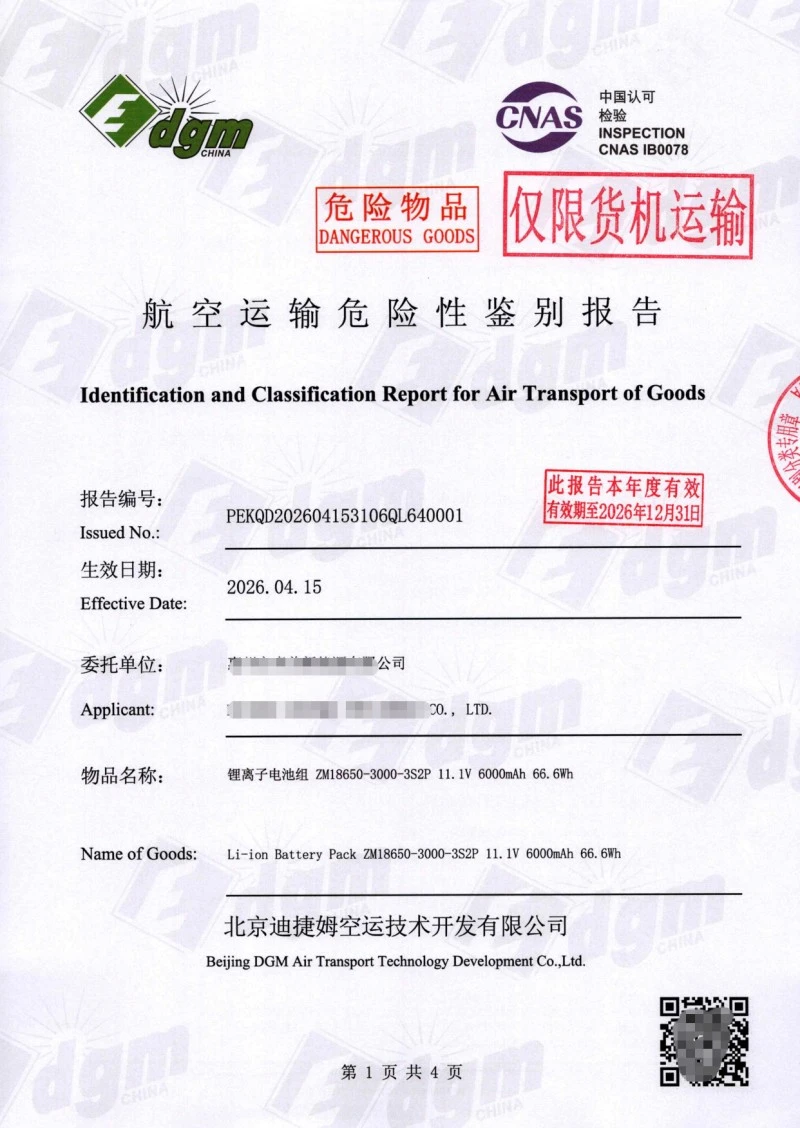

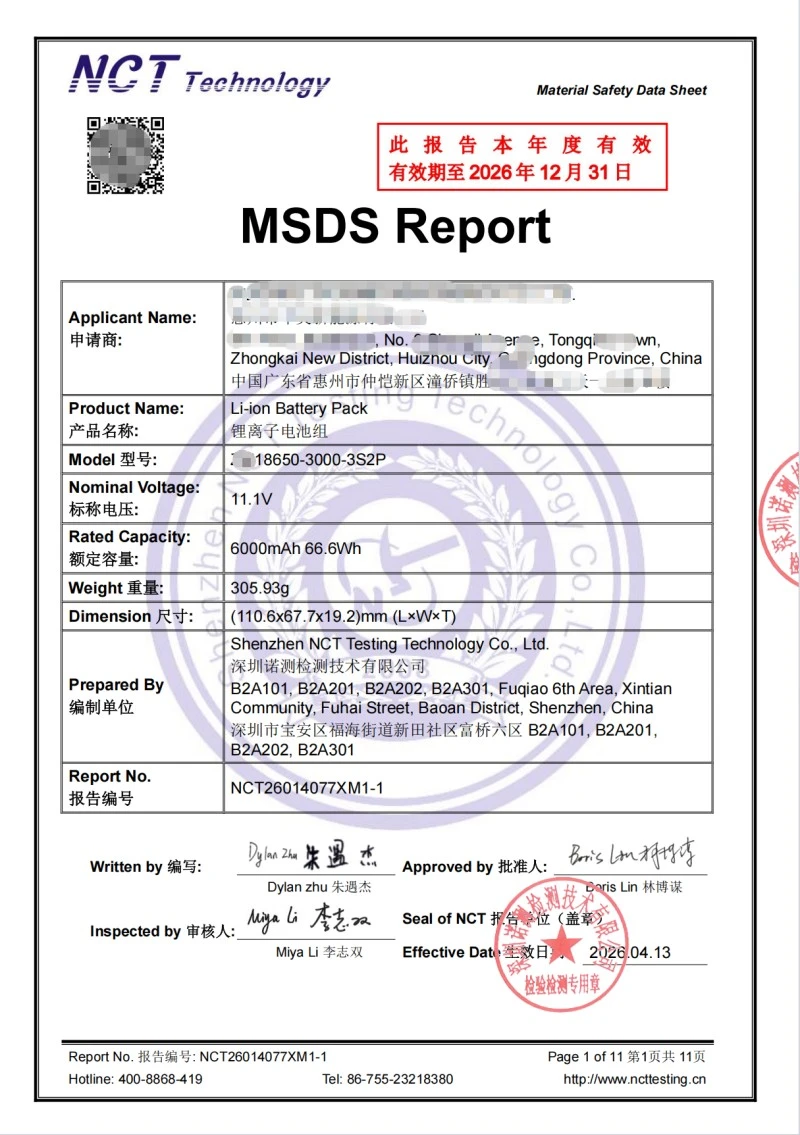

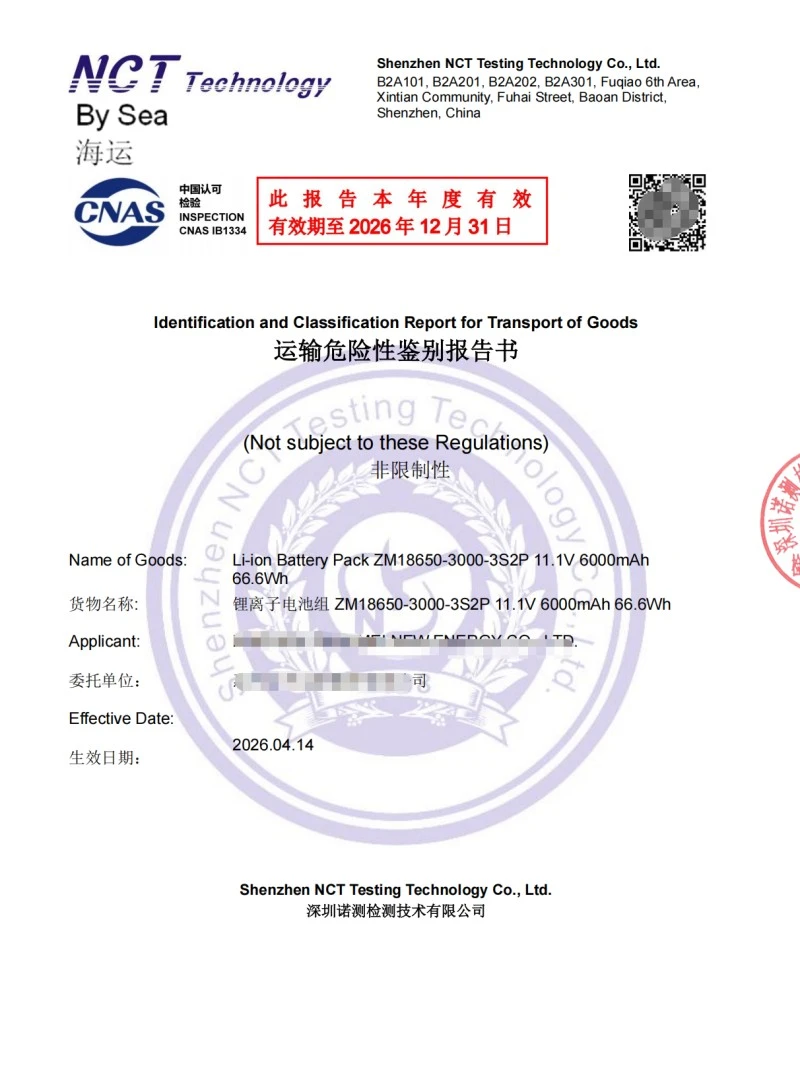

テスト済みの 11.1V 6000mAh バッテリー パック構成については、UN38.3、MSDS、海上輸送、航空輸送、および梱包テストの記録が利用可能です。

コネクタやケーブルの変更は可能でしょうか？

カスタム バッテリー パックの場合、コネクタの種類、極性、ケーブルの長さ、取り出し方向を最終デバイスと照らし合わせて確認する必要があります。

最終統合前に確認すべき情報

· デバイス/アプリケーションおよび動作電圧

· 通常電流と起動/過渡電流

· 必要なランタイム

· 利用可能なバッテリー容量と重量制限

· 充電器の出力と充電方法

· コネクタの写真 / タイプ、極性、ケーブル長
