11.1V 10Ah バッテリーパック

より多くのランタイムと負荷ヘッドルームを必要とする OEM 機器向けに、HSS Energy の 11.1V 10Ah バッテリ パックは、11.1V プラットフォーム上で 10Ah 容量と 30A 連続放電リファレンスを組み合わせています。 6 つの 21700 セルが 3S2P で配置され、最大 5A の充電が可能です。

承認されたビルドでは、セルのモデル、コネクタ、極性、ケーブル長、BMS 設定、完成サイズ、必要な書類が修正されるため、サンプリングとリピートの注文は同じ管理された仕様に従うようになります。

製品マーケティング画像: ケーブルとコネクタ付きの 11.1V 10Ah バッテリー パック。最終的なコネクタ仕様は注文ごとに異なります。

主な仕様

1. 電圧プラットフォームを変更せずにランタイムを延長

公称エネルギー 111Wh のこのパックは、より高い電圧クラスに移行することなく、11.1V システムにより大きなエネルギー予備量を与えます。 11.1V 10Ah の充電式バッテリー パックを比較する購入者にとって、機器の負荷が同じであれば、次の充電までの時間が長くなるという利点は明白です。電圧ではなく実行時間が制約である場合、これはより強力に適合します。

次の場合に、より強力なフィット感が得られます。

● 機器はすでに公称 11.1V のバッテリー プラットフォームを使用しています。

● 主な目標は、システム電圧を高くすることではなく、実行時間を長くすることです。

● 連続負荷は確認された 30A 制限内に留まります。

● サイズは約 68 x 45 x 72 mm、質量は 0.5 kg で製品の封筒に収まります。

2. パックが荷物を運ぶことができない場合、容量は役に立ちません

提供された仕様では、最大連続放電電流として 30A が設定されており、30A BMS を参照しています。これにより、11.1V 10000mAh バッテリー パックには、同じ電圧と容量の低電流パックと比較して、有用な負荷ヘッドルームが得られます。より高い短期電流定格が供給されていないため、ピーク需要は依然として個別のチェックが必要です。

3. ここで 3S2P 21700 が合理的である理由

6 つの 5000mAh セルは、2 つのセルが並列に接続された 3 つの直列グループを作成し、11.1V の公称電圧と 10Ah の定格容量を供給します。 3S2P 21700 バッテリ パックでは、3 つの直列グループがシステムを 11.1V プラットフォームに維持しながら、並列ペアによって容量と電流能力が向上します。その結果、多数の小型セルではなく、コンパクトな 6 セル アーキテクチャが実現します。

4. 30A BMS はチェックボックスではなくシステムの一部です

リファレンス設計には、30A BMS と最大充電電流 5A、充電カットオフ 12.6V 以下、放電カットオフ 7.8V 以上が記載されており、9V が推奨されています。 11.1V 21700 バッテリ パックの場合、これらの値は開始時の保護エンベロープを定義しますが、最終的な BMS 機能としきい値は負荷と充電器で確認する必要があります。提供されている BMS グラフィックはマーケティング用の図解であり、表示されているすべての保護機能がこの正確な構成で有効になっていることを証明するものではありません。

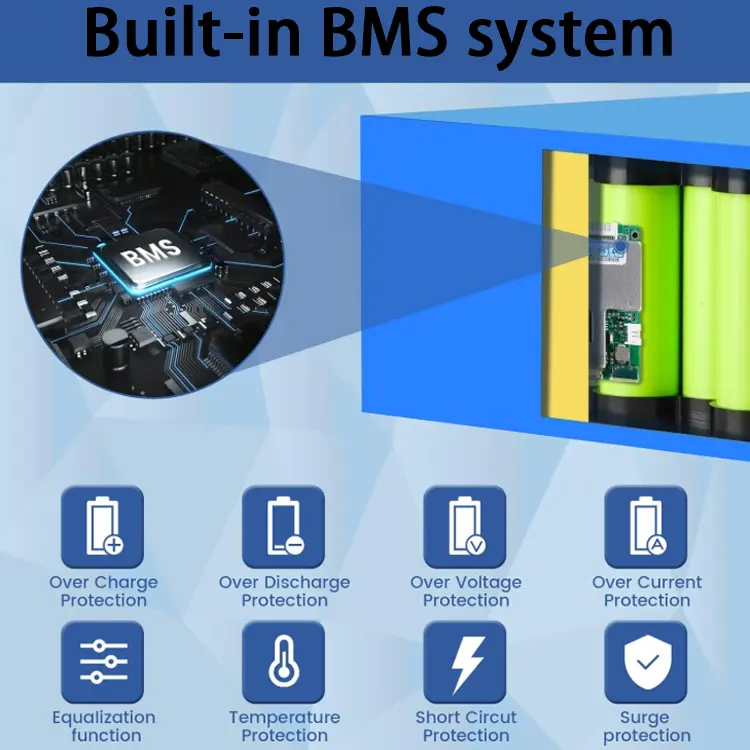

一般的な BMS 保護機能のマーケティング図。注文した構成の最終的な機能としきい値を確認する必要があります。

5. フィット感、ケーブル出口、コネクタの選択が統合を決定します

約 68 x 45 x 72 mm、0.5kg のこのパックは、10Ah 設計としてはコンパクトな設置面積を備えていますが、筐体の適合性はパック本体と同じくらいケーブル出口とコネクタのクリアランスに依存します。コネクタ オプションとして XT30、DC5521、および XT60 がリストされています。 11.1V 10Ah リチウム イオン バッテリー パックは、お客様が周囲のエンクロージャを取り外す前に、承認された図面内で凍結する必要があります。

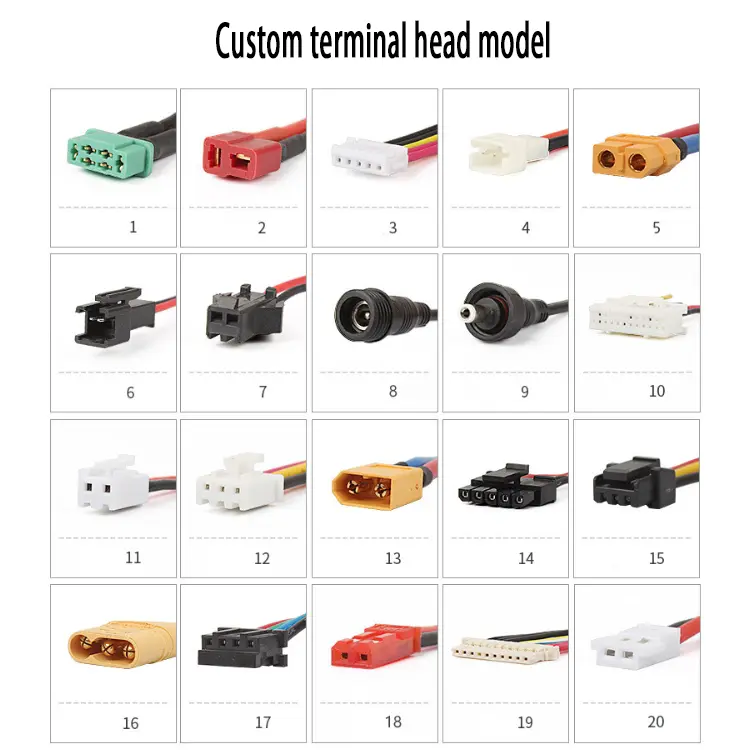

マーケティング リファレンス: コネクタと端子の例。付属の製品仕様書には、オプションとして XT30、DC5521、および XT60 が具体的に記載されています。

6. ブランド A グレードのセルにより、リピート注文の管理が容易になります

セルの調達は、プロジェクトの要件と可用性に応じて、EVE、DMEGC、BAK、LG、または Samsung の A グレード 21700 セルで評価できます。承認された BOM には、正確なセルのブランドとモデルを BMS、コネクタ、極性、ケーブル、ラベルとともに記録する必要があります。これにより、リピート注文が、大まかに定義された同等の部品間で変動することがなくなります。提供されたアセンブリおよび梱包された出荷の写真は、生産および納品の状況を裏付けていますが、内部で検証されない限り、撮影されたバッチがこの正確なモデルであるという証拠として扱われません。

生産および出荷の裏付けとなる証拠

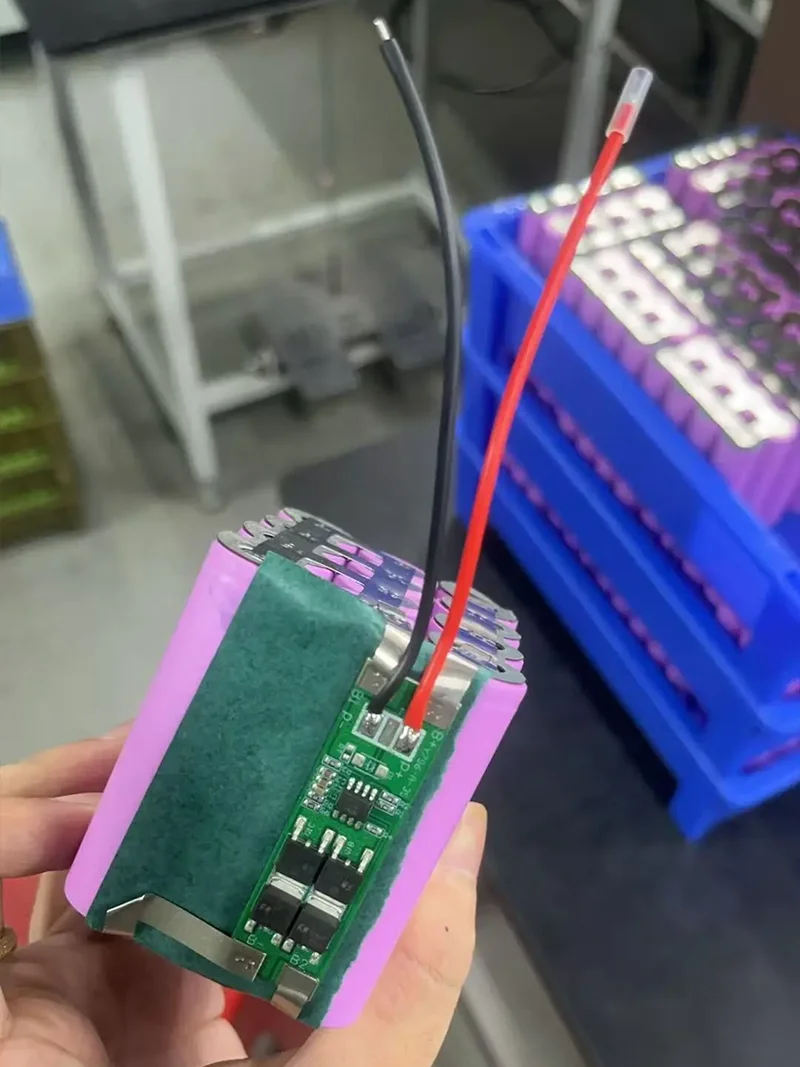

提供されたプロセス写真: BMS 統合コンテキスト。正確なモデルの適用性は内部的に検証される必要があります。

提供された梱包/出荷写真: 納品状況。写真に撮られたバッチは、検証なしにこの正確なモデルであるとは主張されません。

よくある質問

確認されている電気定格は何ですか?

このパックの定格は 11.1V 公称電圧、10Ah 容量で、公称エネルギーは約 111Wh です。付属の仕様には、最大連続放電 30A および最大充電電流 5A が記載されています。

どのようなセル形式と構成が使用されていますか?

確認済みのプラットフォームでは、3S2P 配置で NCM 21700 セルが使用されています。定格容量は10Ah、最小定格容量は9.9Ahです。

セルのブランドを指定できますか?

はい。 EVE、DMEGC、BAK、LG、または Samsung の A グレード セル オプションは、必要な電流、可用性、目標コスト、およびプロジェクトのドキュメントに従って評価できます。承認されたセル モデルは、生産前に BOM で修正する必要があります。

どのようなサイクル寿命が指定されていますか?

The supplied technical sheet states more than 1000 cycles with remaining capacity above 80% of initial capacity.完全なサイクルテスト条件が提供されていないため、これは無条件の耐用年数保証ではなく、記載された参考情報として扱う必要があります。

どのような BMS 評価が指定されていますか?

参考仕様には 30A BMS がリストされています。記載されている電流定格を超える保護機能としきい値は、最終的な BMS 仕様で確認する必要があります。

どのコネクタが利用可能ですか?

XT30、DC5521、XT60 がオプションとしてリストされています。最終的なコネクタのモデル、極性、ワイヤゲージ、ケーブル長、出口方向を承認済みの図面に記録する必要があります。

11.1V または 12V のバッテリーと交換できますか?

いいえ、電圧だけでは十分ではありません。連続電流とピーク電流、充電プロファイル、カットオフ動作、コネクタ、極性、寸法、重量、動作環境はすべて機器に適合する必要があります。

見積もりにはどのような情報が必要ですか?

通常電流とピーク電流、実行時間目標、利用可能なバッテリー容量、優先コネクタ、ケーブル長、セルブランドの優先、充電器情報、目的地、必要な書類、および予想される数量を提供してください。

プロジェクトの見積もりをリクエストする

11.1V 10Ah バッテリー パックの場合は、通常電流とピーク電流、実行時間の目標、バッテリー スペースの図面、優先コネクタ、セル ブランドの優先、充電器の詳細、目的地、必要な書類、および予想数量を HSS Energy に送信してください。セルモデル、BMS、配線、機械の詳細をサンプリング仕様書と見積書にまとめることができます。

SEO公開パッケージ

編集/CMS 情報 - 通常の商品ページの本文としては表示されません。

ページの意図とカニバリゼーションに関する注意事項

● 製品ページの所有者: 正確な仕様の問い合わせ「11.1V 10Ah バッテリー パック」。

● 「11.1V リチウム イオン バッテリ パック」や「21700 バッテリ パック」などのより広範な用語をカテゴリ ページに保存します。

● 実際のアプリケーションの証拠とサイトの URL が利用可能になったら、ソリューション ページの特定の機器/アプリケーションのクエリを予約します。

● 内部リンクのターゲットは、実際の Web サイトの URL インベントリが確認されるまで暫定的なままです。

イメージとレイアウトプラン

CMSとモバイルノート

● ページの唯一の h2 として完全な製品名を使用します。

● 表示される段落をおよそ 2 ～ 4 文に保ち、狭い画面では仕様テーブルを積み上げラベル値行に変換します。

● ヒーロー画像を h2 のすぐ下に、BMS イラストを BMS セクションの横に、コネクタ参照を統合セクションの横に配置します。

● 生産およびパレットの写真を、一般的なヒーロー画像として使用するのではなく、リピート注文/生産クレームの隣に保管します。

● モデルとクライアントの不一致が解決されるまで、MSDS スクリーンショットを正確なモデルのドキュメントとして公開しないでください。

● 見積 CTA を FAQ の直後に配置し、要件フォームにリンクします。

証拠と主張のメモ

出版前の未解決の事実

● 公開されている SKU の正確な 21700 セル ブランドおよびセル モデル。

● 1000 サイクルを超えるリファレンスをサポートする完全なサイクル寿命テスト条件。

● 確認済みの 30A 連続定格を超えるピーク放電能力 (存在する場合)。

● 正確な BMS 保護機能と 30A 基準を超えるしきい値。

● 公開されている SKU の正確なコネクタ、ケーブル長、ワイヤ ゲージ、および極性。

● 正確なモデル証明書と輸送書類のセット。提供された MSDS スクリーンショットは現在、21700 構成と競合しています。

キーワード監査

編集証拠のサムネイル

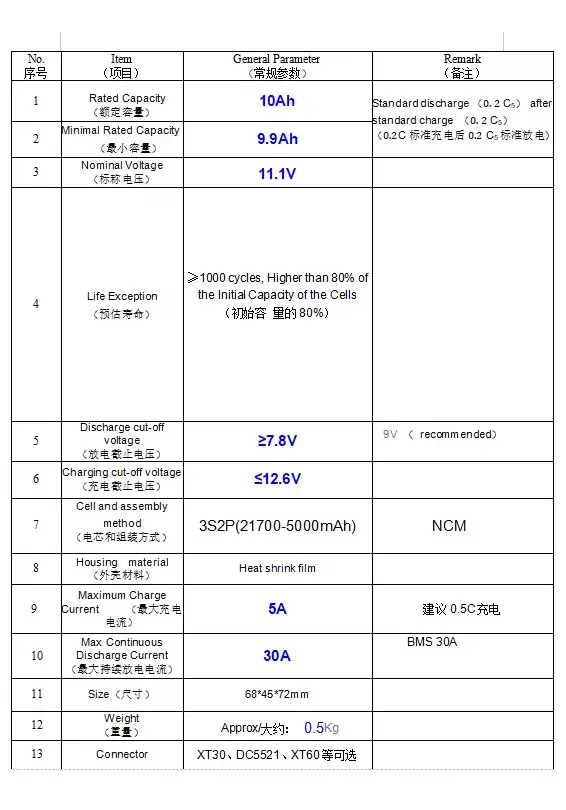

技術パラメータ シート - 製品仕様のソース。

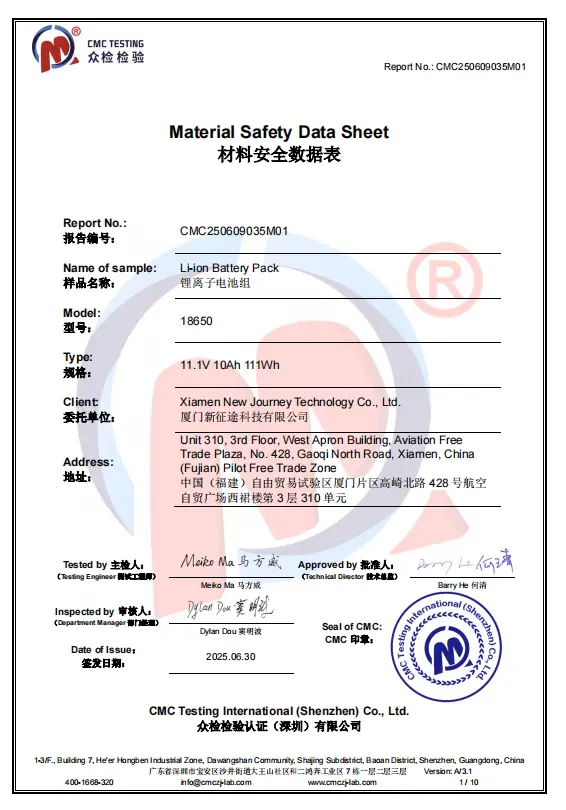

MSDS スクリーンショット - モデル フィールドの読み取り値が 21700 ではなく 18650 であるため、正確なモデルの公開では保留されます。
