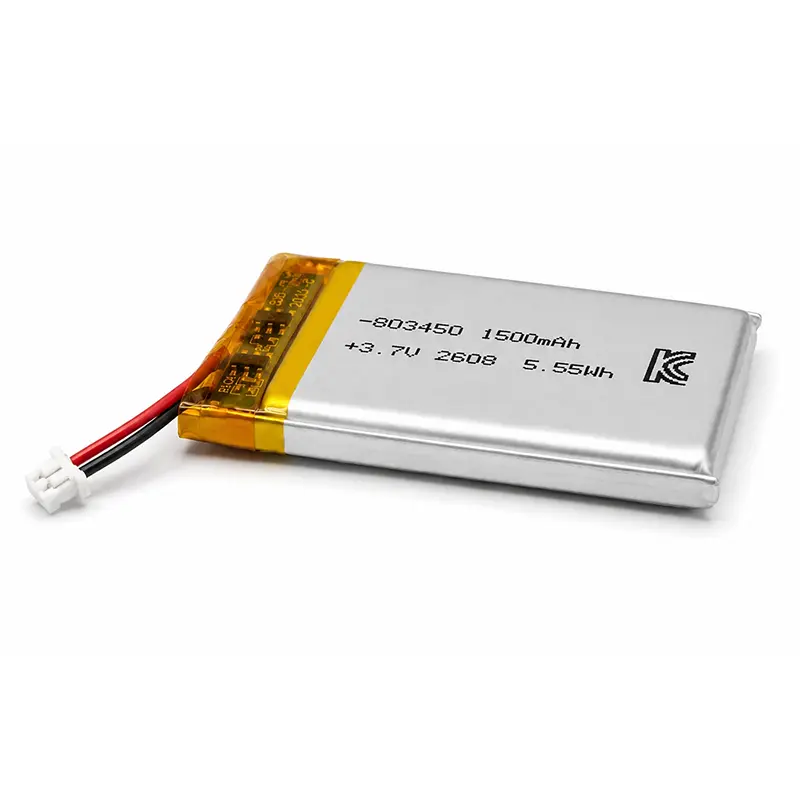

3.7V 1500mAh リポバッテリー

HSS Energy 3.7V 1500mAh LiPo バッテリーは、小型の 500mAh セルよりも多くのエネルギーを必要とするコンパクト電子機器用です。このサンプルでは、​​保護 PCB と 2 線コネクタが使用されています。対象機器の電流、プラグ、極性、仕上がり寸法を確認します。 これにより、比較的薄い充電式パウチバッテリーを必要とするが、より長い動作時間が必要なポータブル製品に適しています。現在のサンプルでは、​​保護基板、赤黒リード線、2 ピン コネクタがすでに実証されていますが、最終的なコネクタ ハウジング、極性、リード線の長さ、電流制限はプロジェクト固有のままです。デバイスの図面または元のバッテリー サンプルは、HSS がこれらの詳細を照合するための最良の基礎となります。

電気的識別、フォーマットおよび梱包封筒

803450フォーマット

803450 LiPo バッテリーは、公称約 8 × 34 × 50 mm のセル形式を使用します。 PCM、テープ、リード、コネクタにより、完成したパックの長さを延長できます。 このコードは、完成した電池全体ではなく、パウチセル本体を記述しています。 PCM、テープ、タブ、ワイヤ、およびコネクタは、最終的な長さまたは厚さを拡張することができます。これは、緊密にパッケージ化された電子機器では重要です。製品リリースの場合、HSS はお客様がエンクロージャの適合性とアセンブリのクリアランスを正確に確認できるように、公称セル コードとは別に最終パック エンベロープを記録する必要があります。

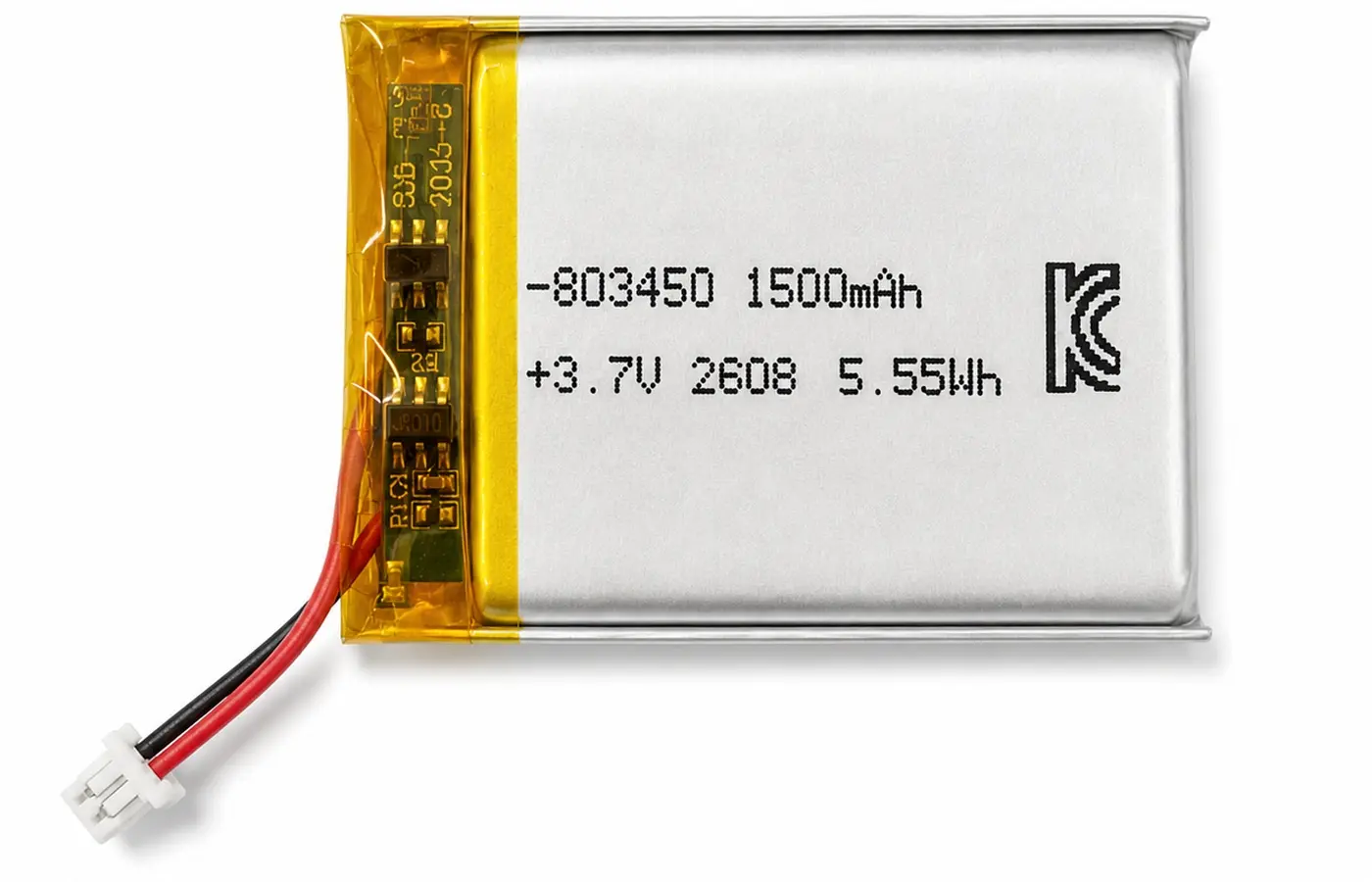

HSS サンプル証拠: 803450 / 1500mAh / 3.7V / 5.55Wh マーキング、保護ボードおよびコネクタ付き。

1500mAhを選ぶ理由?エネルギーとサイズのトレードオフ

3.7V 1500mAh LiPo バッテリーは 5.55Wh（500mAh / 1.85Wh パックの公称エネルギーの 3 倍）を蓄えますが、より大きなバッテリー空洞が必要です。 追加のエネルギーにより、適切な製品の充電間隔を延長できますが、より大きなバッテリー空洞も必要となり、デバイスの質量やバランスが変化する可能性があります。したがって、購入者は、容量が大きいほど常に優れていると考えるのではなく、アップグレードをエネルギーとスペースのトレードオフとして扱う必要があります。実際の利点は、平均負荷、ピーク電流、デューティ サイクル、および製品の予想される再充電頻度によって異なります。

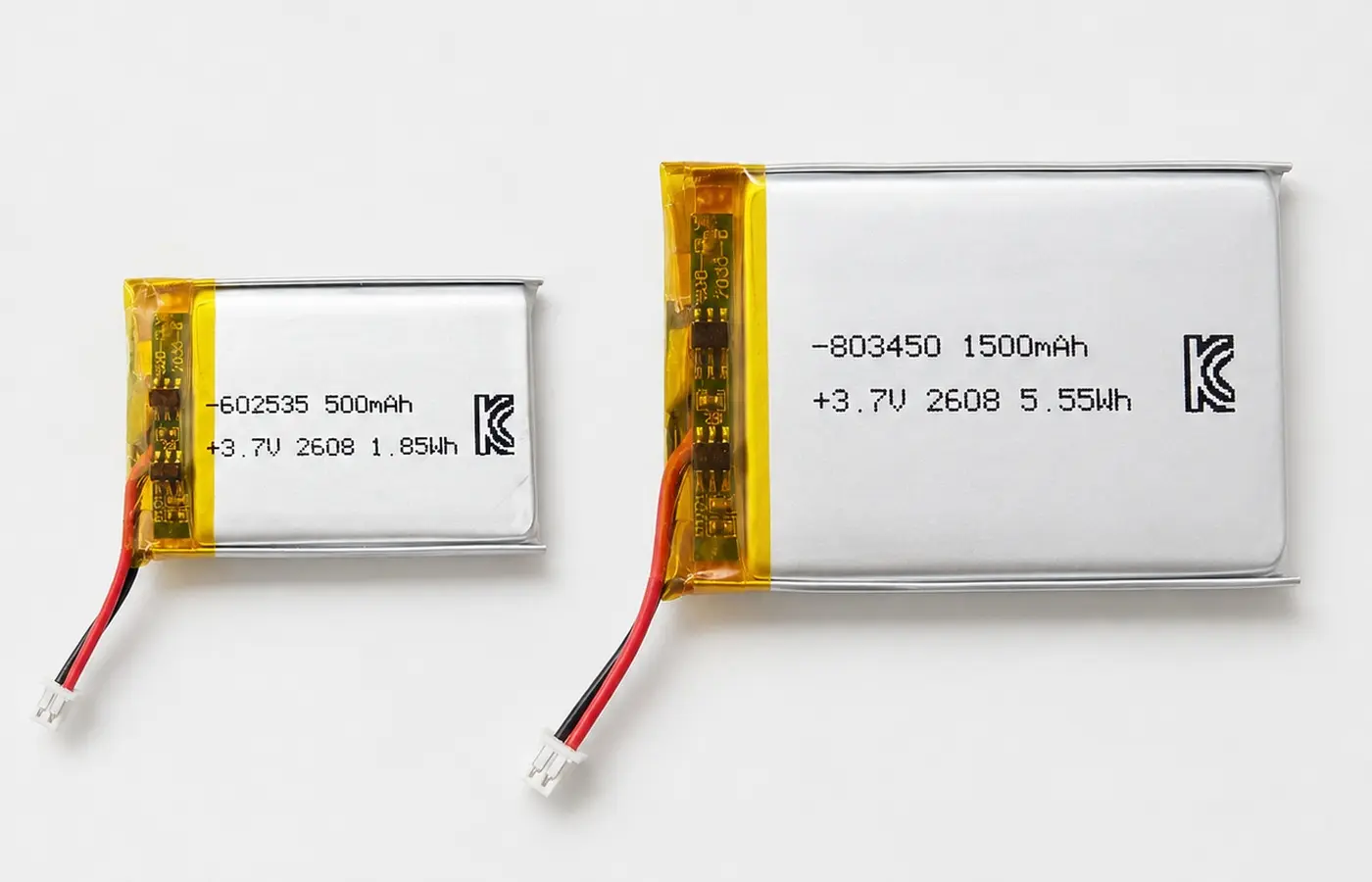

HSS サイズとエネルギーの比較: 602535 500mAh / 1.85Wh と 803450 1500mAh / 5.55Wh。公称エネルギーが 3 倍であっても、デバイスの実行時間が 3 倍になることは保証されません。 この比較は、同じ 3.7V アーキテクチャ上の 2 つのバッテリがまったく異なるデバイスに使用できる理由を示すため、製品計画に役立ちます。 500mAh フォーマットは、より小さなキャビティとより低い質量に有利ですが、1500mAh フォーマットは、製品が追加の厚さと設置面積を受け入れることができる場合に、より多くのエネルギー予備を提供します。 HSS は、デバイスのランタイム ターゲットとキャビティの描画を使用して、どの方向がより適切かを判断するのに役立ちます。

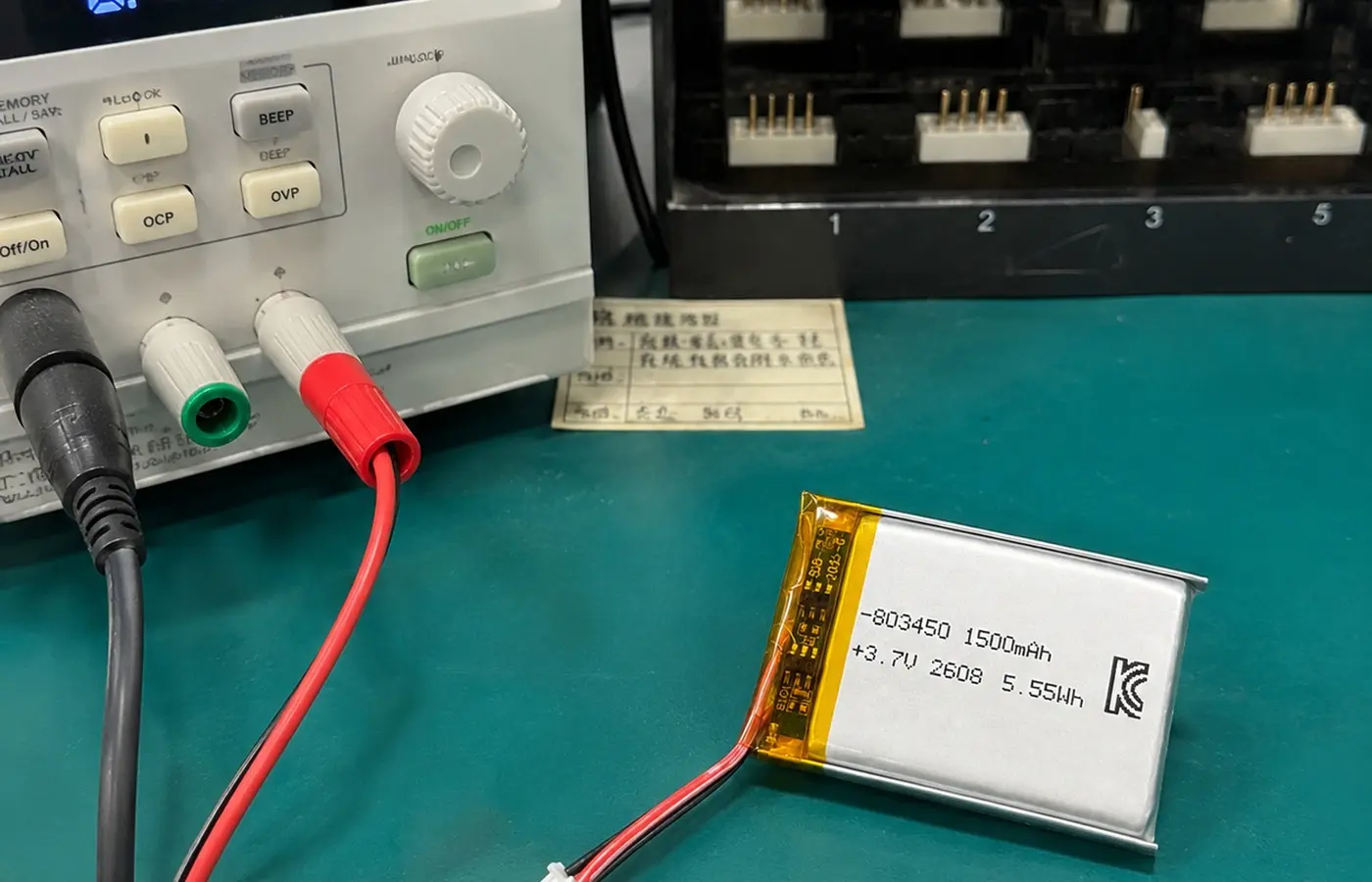

803450 3.7V 1500mAh LiPo バッテリーの場合は、ランタイムとピーク負荷を確認し、8mm クラスのポーチと PCM/コネクタ エンベロープがデバイスに適合することを確認します。 バッテリーには、十分な公称エネルギーだけでなく、実際の製品に対して十分な連続マージンとピーク電流マージンが必要です。モーター、ヒーター、ワイヤレストランスミッター、アクチュエーターは、選択したセルと PCM に対してチェックする必要がある短い高電流イベントを生成する可能性があります。電気的プロファイルが許容されると、完成した 8mm クラスのパウチ アセンブリ、配線、およびコネクタを機械的設計に対して検証できます。

保護、コネクタ、OEMの統合

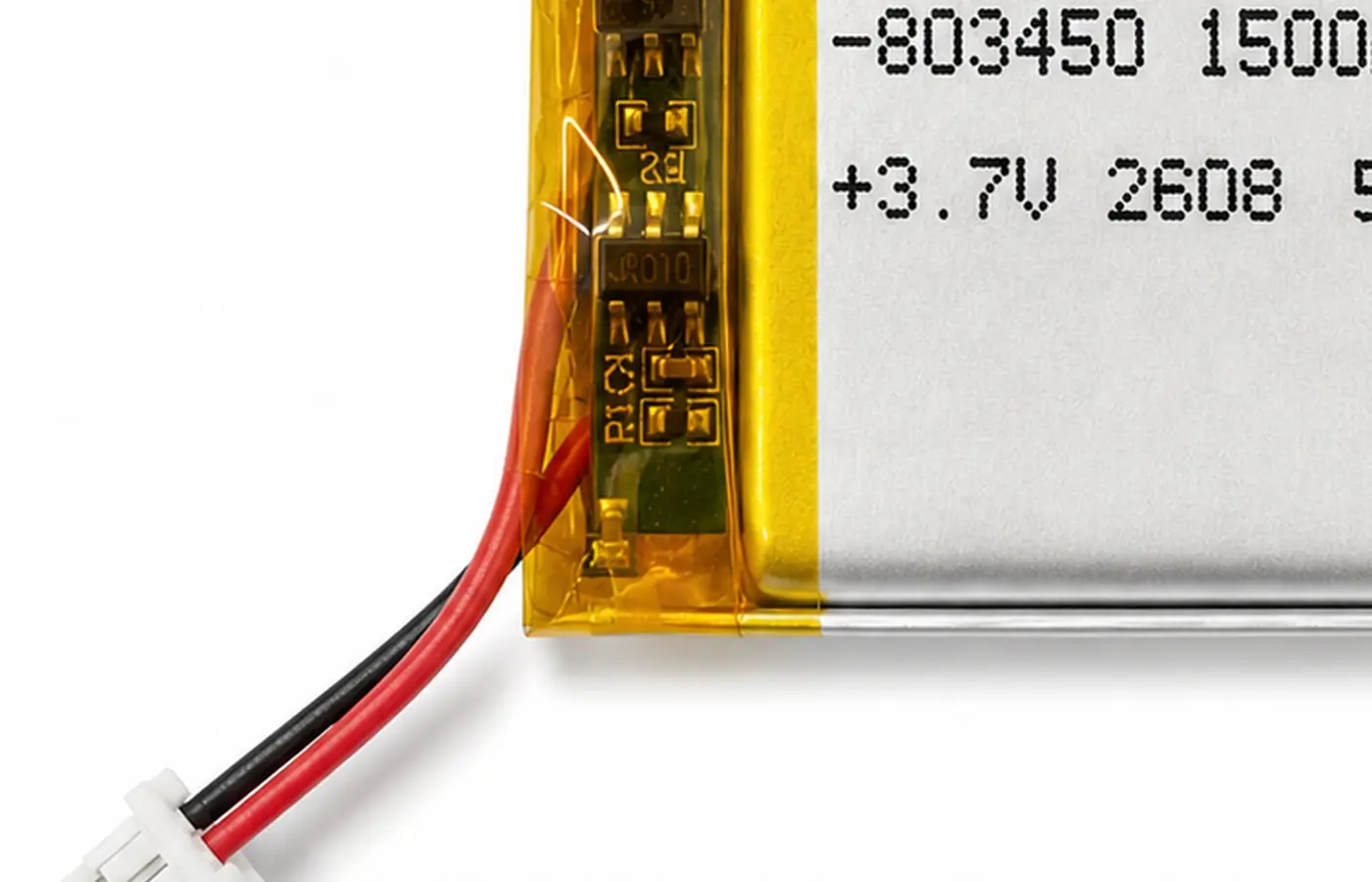

PCM を備えた 1500mAh LiPo バッテリーは保護を強化しますが、充電、放電、過電流の制限は選択したセルとボードによって異なります。 充電、放電、過電流の制限は選択したセルと PCM の設計に依存するため、ボードはすべての構成を電気的に同一にするわけではありません。したがって、HSS では、保護構成を最終的に決定する前に、充電プロファイルとともにデバイスの定常負荷とピーク負荷が必要です。これは、ワイヤレス通信とモーター、ヒーター、またはディスプレイを組み合わせたポータブル デバイスでは特に重要です。

コネクタ付き 803450 バッテリーは、デバイスの図面または元のバッテリーのハウジング、ピッチ、極性、ワイヤおよびリード線の長さと一致する必要があります。 コネクタの互換性は、外観だけではなく、デバイスの PCB、コネクタの図面、または元のバッテリーから確認する必要があります。ワイヤのゲージとリードの長さも配線と電圧降下に影響し、ワイヤの出口によって完成したパックのエンベロープが変化する可能性があります。サンプル図面でこれらの詳細を凍結することは、OEM バイヤーがバルク生産アセンブリと承認されたプロトタイプとの一貫性を保つのに役立ちます。

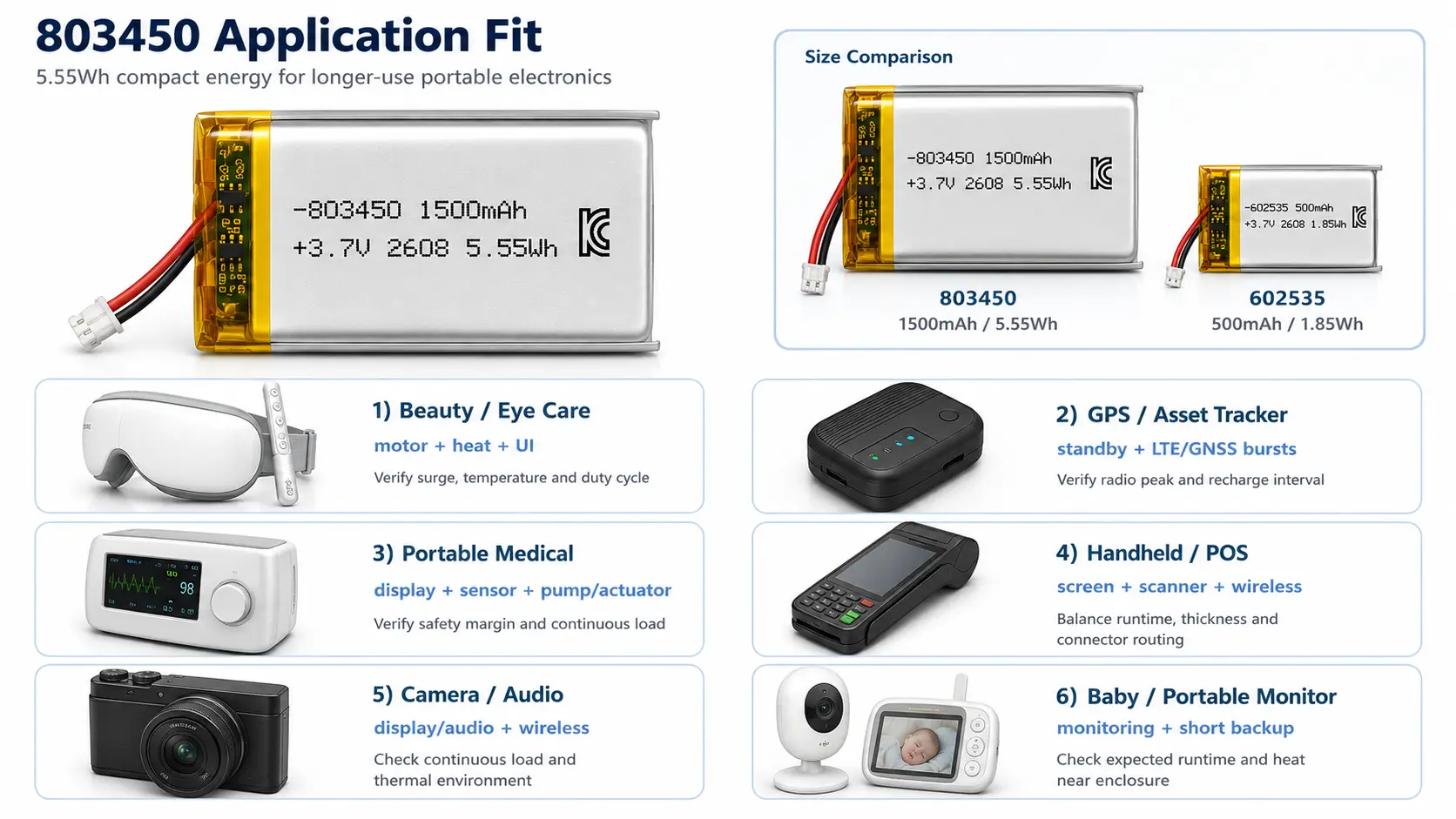

アプリケーションの適合性: 803450 が価値を追加する場所

803450 リチウム ポリマー バッテリーは、1S 3.7V アーキテクチャを維持しながら、小型のウェアラブル クラスのセルよりも多くのエネルギーを必要とするコンパクトなデバイスに適合します。 5.55Wh のエネルギー クラスは、美容機器、トラッカー、ポータブル医療製品、ハンドヘルド端末、および充電間の使用時間が長くなり、ユーザー エクスペリエンスが向上する監視機器で価値があります。ただし、アプリケーションの適合性は、実際の負荷プロファイル、発熱、充電頻度、およびバッテリーのキャビティに依存します。したがって、HSS は 803450 を、すべての 3.7V デバイス用の汎用バッテリーではなく、高エネルギーのコンパクトなプラットフォームとして位置づけています。

アプリケーションの選択は、実際の電力パターン、ピーク負荷、充電頻度、および利用可能なバッテリー容量から開始する必要があります。 スタンバイ時間が長く、無線バーストが短い製品では、モーターやヒーターを数分間駆動するデバイスとは異なるバッテリー要件があります。平均エネルギー需要とピーク電流需要を分離することで、購入者は、実際に性能を決定する現在の能力を見落としながら、実行時のバッテリーの過大なサイズを回避できます。

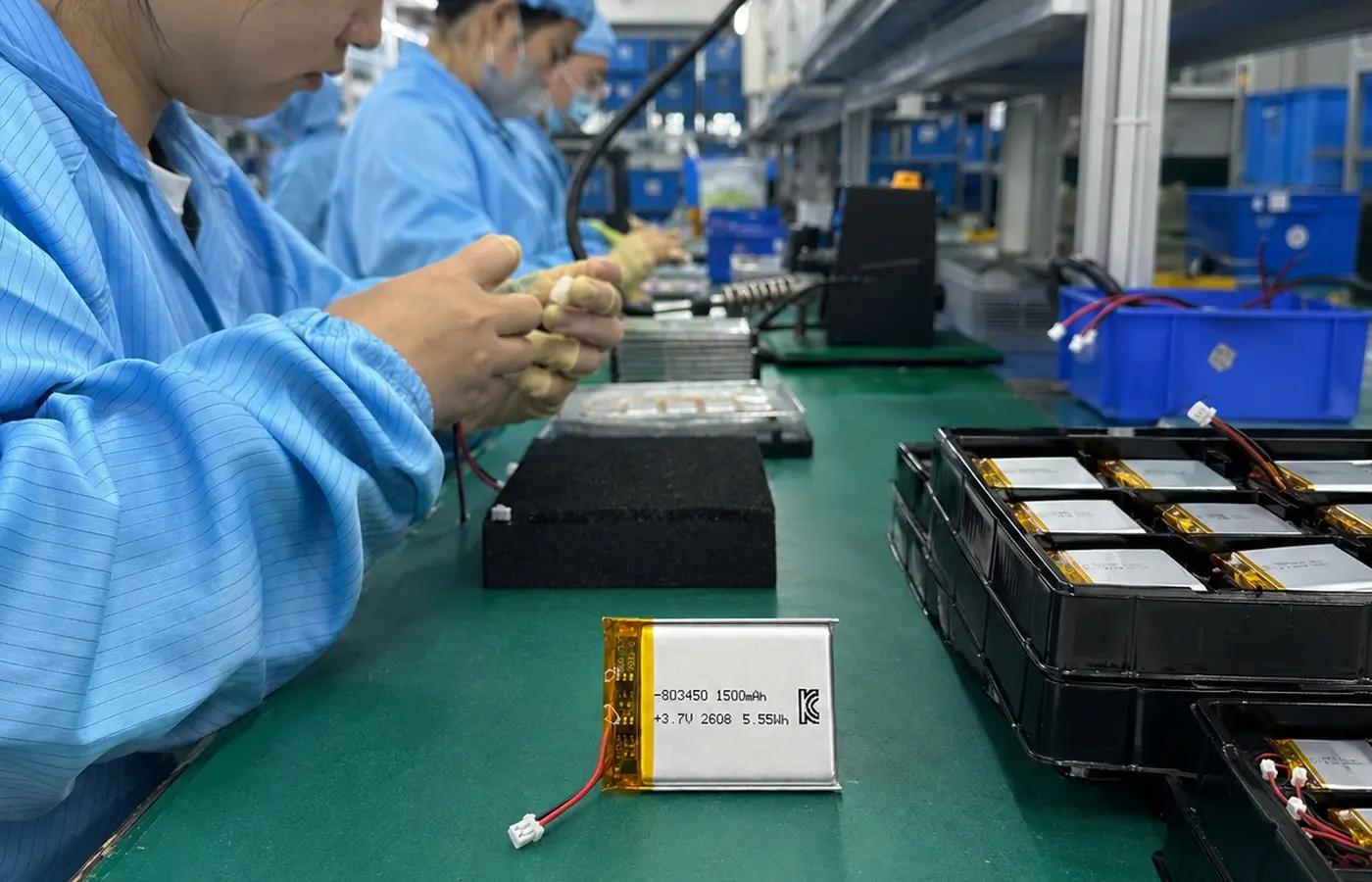

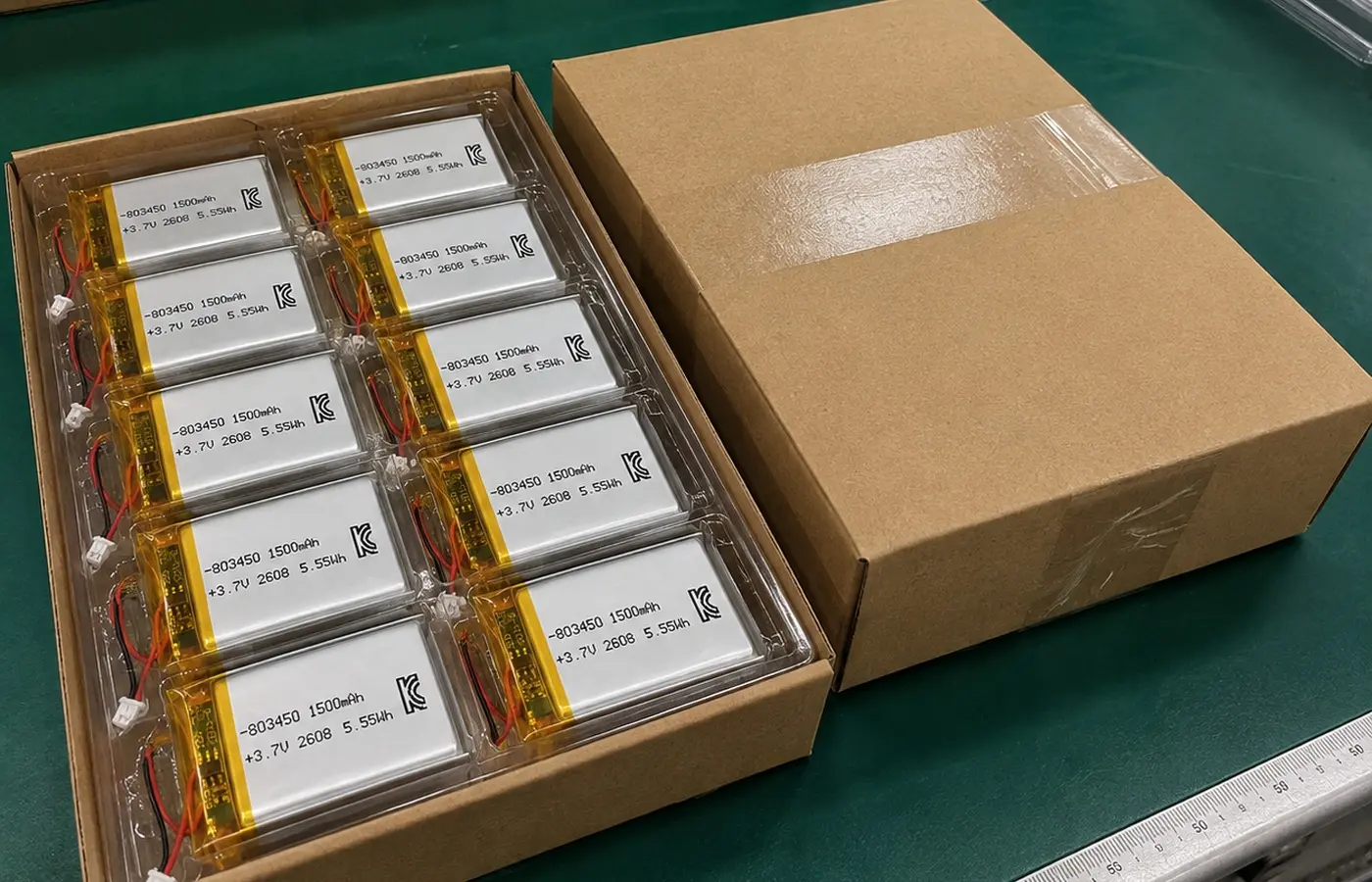

生産証拠、文書、OEM RFQ

認定とドキュメンテーションのサポート

購入者向けのよくある質問

デバイスのバッテリー要件を送信する

803450 3.7V 1500mAh LiPo バッテリーの適合性レビューについては、負荷、実行時間、充電プロファイル、キャビティ、コネクタ、極性、リード線の長さを HSS Energy に送信してください。 可能であれば、元のバッテリーまたはデバイス側コネクタの写真、目標サンプル数量、予想される生産数量もお送りください。これにより、HSS は見積もりが確定する前に、電気的構成、完成したパックのエンベロープ、商業生産の要件を一致させるための強力な基盤が得られます。
