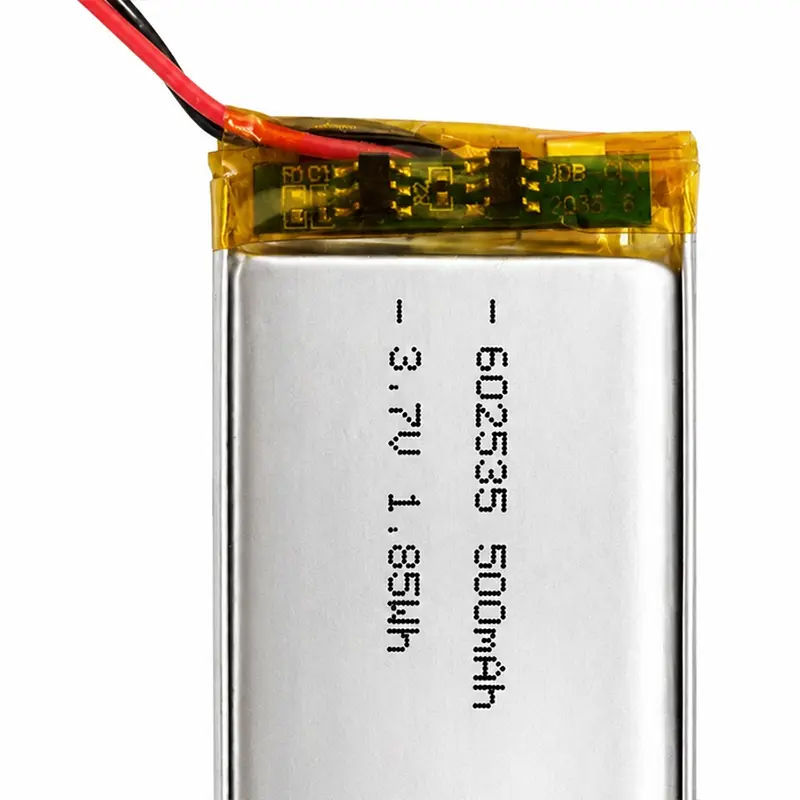

HSS Energy 3.7V 500mAh LiPo バッテリーは、3.7V の充電式単一セル電源を使用する、スペースに制約のある電子機器向けです。このサンプルは、保護 PCB と 2 線コネクタを示しています。最終的な電流、リード、コネクタ、およびパックの寸法はプロジェクトで確認されています。 典型的なプロジェクトには、ウェアラブル、トラッカー、美容機器、その他のコンパクトな電子機器が含まれており、容量と同じくらい厚さとコネクタの配線が重要になる場合があります。完成したバッテリーは、保護基板、テープ、リード線、コネクターを含めると公称セルコードよりも大きくなるため、デバイスのキャビティとサービスルートを図面または元のバッテリーから確認する必要があります。このプロジェクトベースのアプローチにより、OEM 顧客は生産のためのより現実的なパックエンベロープとコネクタ仕様を得ることができます。
パラメータ
HSS サンプル / プロジェクトの確認
モデル/セル形式
602535
化学
充電式リチウムポリマーパウチセル
構成
1S1P
公称電圧
3.7V
公称容量
500mAh
名目エネルギー
1.85Wh
充電電圧
1S Li-ion / LiPo 用の 4.2V リファレンス
公称セル形式
約6×25×35mm
測定サンプル軸
付属のキャリパー写真では 35.00 mm を示しています
保護
現在のサンプルに保護 PCB が表示されます。しきい値プロジェクト確認済み
リード線・コネクター
小さな白い 2 ピン プラグを備えた赤黒 2 線サンプル。正確なハウジング、ピッチ、極性はプロジェクトで確認済み
電流制限
ターゲットデバイスの負荷と選択されたPCM/セル構成からプロジェクトを確認
602535 LiPo バッテリーは、6 × 25 × 35 mm の公称セル形式を使用し、1.85Wh を蓄電します。付属の写真では実測軸35.00mmを確認しています。 公称コードは初期の機械的スクリーニングには役立ちますが、最終的な完成パック サイズとして扱うべきではありません。 PCM の位置、タブの構造、絶縁体、ワイヤ出口、およびコネクタ本体はすべて、1 つ以上の寸法を拡張できます。コンパクトなデバイスの場合、数ミリメートルでも組み立て圧力やハウジングの密閉に影響を与える可能性があるため、HSS では実際のバッテリー キャビティに対して完全なパックを検証することを好みます。

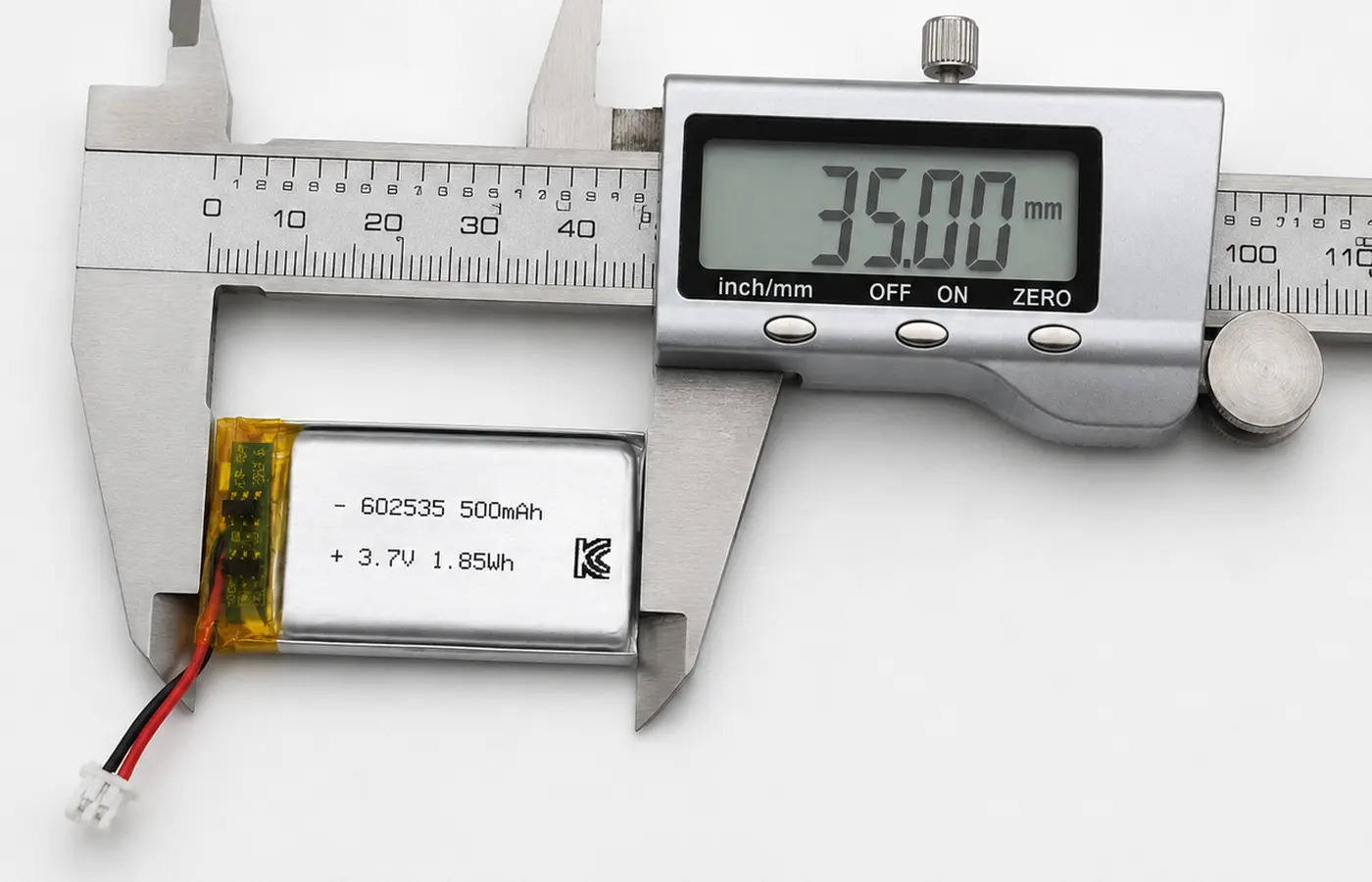

提供された寸法証拠: 測定軸上で 35.00 mm。最終的な完成したパックの寸法には、PCM、リード、コネクタが含まれている必要があります。 この測定は、提供されたサンプルのセル形式のリファレンスをサポートしますが、残りの寸法と最終的なエンベロープについてはプロジェクトの確認が必要です。 OEM の繰り返し注文の場合、承認済みの図面では、公称パウチセル本体と完成したバッテリーアセンブリを区別して、購入、エンジニアリング、生産チームが同じ寸法参照を使用できるようにする必要があります。

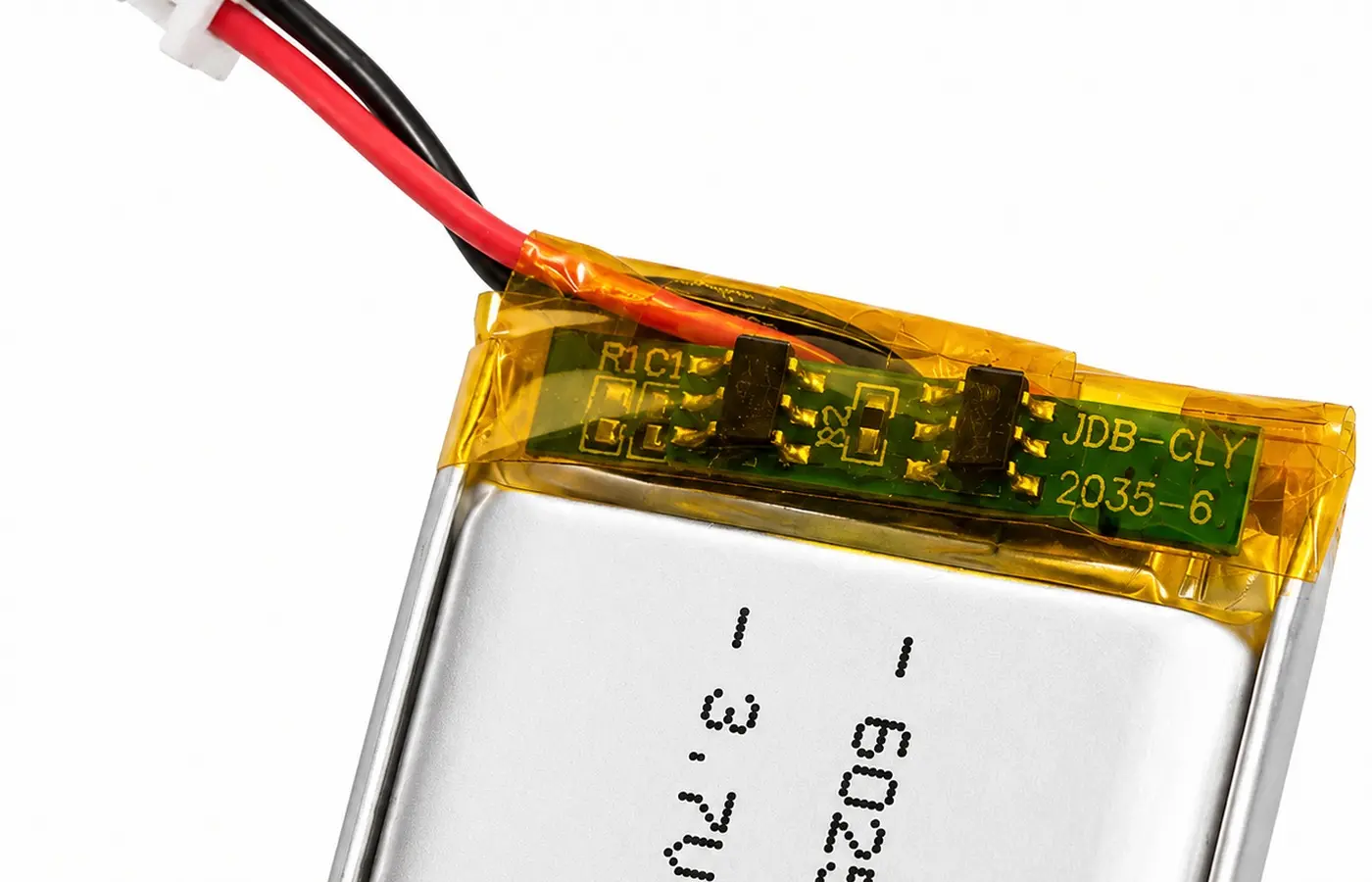

PCM を備えた 500mAh LiPo バッテリーは保護ハードウェアを追加しますが、しきい値と電流能力は選択したセルとボードによって異なります。 PCM は重要なバッテリー保護機能を提供できますが、その実際のしきい値と電流能力は、選択したセル、ボード、およびプロジェクトの設定によって決まります。 したがって、お客様は、サンプルがモーター、ヒーター、または無線バーストに対応できると想定する前に、平均負荷、ピーク負荷、および充電情報を提供する必要があります。これにより、HSS は、すべての 500mAh バッテリーを電気的に同一のものとして扱うのではなく、適切な保護ソリューションを選択できるようになります。

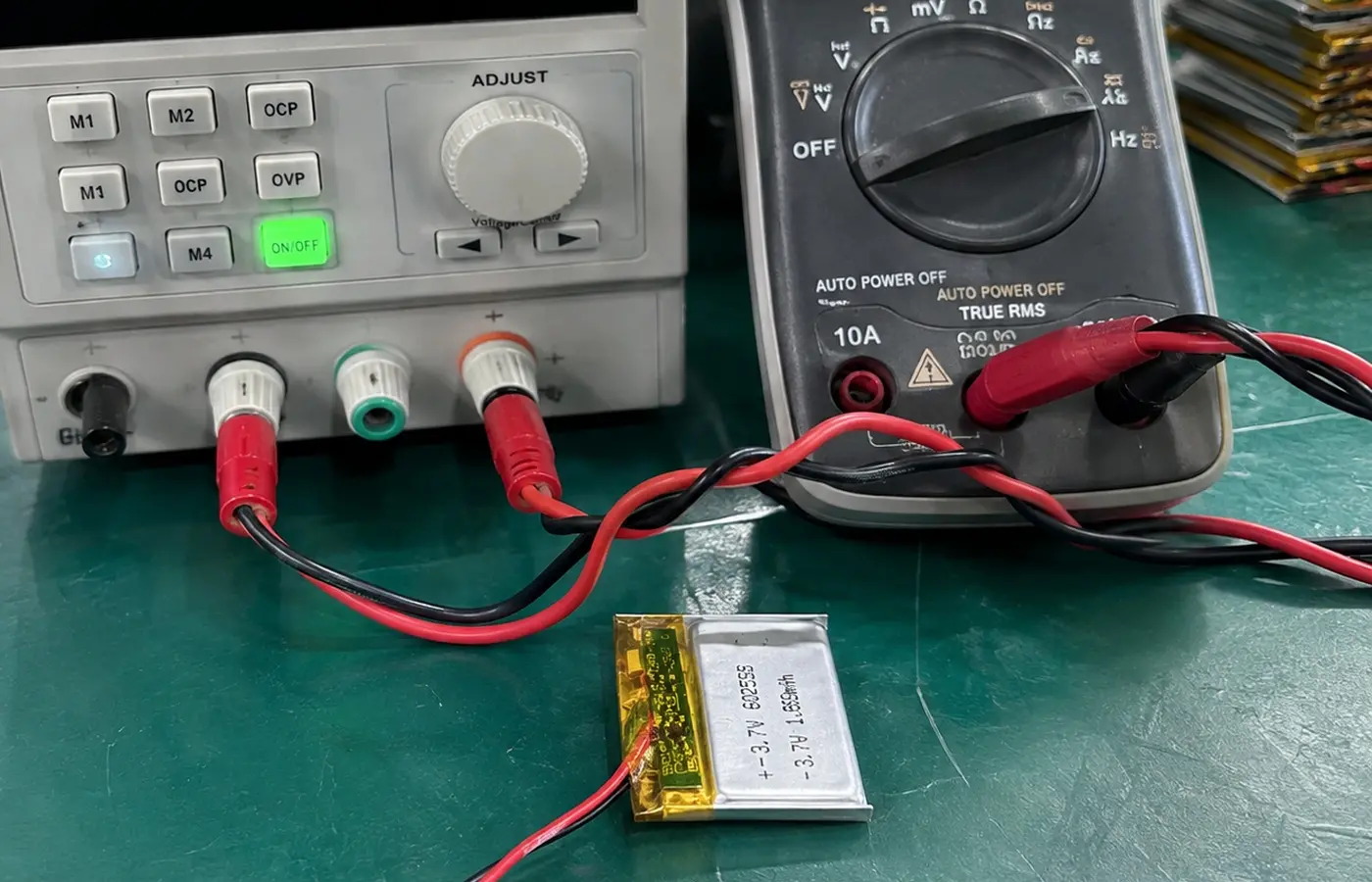

電気チェック画像を提供。 4.20V セットアップは 1S LiPo 充電上限と一致します。表示された電流はテストの証拠であり、普遍的な HSS 製品の定格ではありません。
デザインに関する質問
確認しなければならないこと
充電IC・充電器
4.2V プロファイル、充電電流、および終端動作
デバイスの平均負荷
公称エネルギー 1.85Wh からのランタイム目標
ピーク負荷
ワイヤレスTX、モーター、ブザー、振動またはヒーターサージ
保護基板
過充電、過放電、過電流、短絡のしきい値
3.7V 500mAh LiPo バッテリーは、低から中程度の平均負荷に最適です。無線バースト、モーター、ヒーター、アクチュエーターのピークは、承認前にチェックする必要があります。 1.85Wh のエネルギー クラスは、デバイスがスタンバイに多くの時間を費やしたり、中程度の電子負荷を動作させたりする場合には適切に機能しますが、それでも短時間の高電流イベントがバッテリー設計を支配する可能性があります。 GPS/LTE 送信、振動モーター、ポンプ、ヒーターは、選択したセルと PCM に対してチェックする必要があります。複数のパウチセルのサイズを比較する顧客にとって、通常は容量だけよりも実際のデューティサイクルの方が適切な選択入力となります。
コネクタ付き 602535 バッテリーは、極性、プラグ ハウジング、ピッチ、ワイヤー、リードの長さが一致している必要があります。サンプルでは、赤/黒のリード線と小さな白い 2 ピン プラグが使用されています。 コネクタのマッチングには、デバイス側の設計と一致するハウジング ファミリ、ピッチ、ピンの位置、ワイヤ ゲージ、リード線の長さも必要です。見た目が似ている 2 ピン コネクタであっても、極性やピッチが異なると互換性がなくなる可能性があります。クローズアップ写真、PCB 図面、またはオリジナルのバッテリー サンプルを提供すると、HSS は顧客がプロトタイプを受け取る前にインターフェイスを確認できます。
OEM 変数
なぜそれが重要なのか
承認入力
コネクタ/極性
逆インストールまたは互換性のないインストールを防止します
デバイスの PCB または元のバッテリーの写真
ワイヤーの長さ/ゲージ
配線、抵抗、アセンブリに影響を与える
バッテリーキャビティ+ハーネスルート
PCMレイアウト
パック全体のエンベロープを変更する
デバイスの荷重 + 利用可能な上部クリアランス
ラベル/トレーサビリティ
生産管理と顧客識別をサポート
プロジェクトのラベル付け要件
1 デバイス側
2 極性
3 ワイヤー/長さ
4 PCM + パック
コネクタハウジング+ピッチ
赤/黒のピン位置
ゲージ + 配線 + リード長
ボードレイアウト + 完成した封筒
602535 3.7V 500mAh LiPo バッテリーの場合、コネクタの承認はデバイス側の図面または元のバッテリー サンプルに従う必要があります。 コネクタが確認されると、ワイヤルート、リード長、および PCM 位置を完成したパック図面に固定できます。これは、サンプル生産とバルク生産の間の変動を軽減し、組立チームに再現可能なインターフェースのリファレンスを提供するため、委託製造業者や OEM 顧客にとって特に価値があります。
602535 リチウム ポリマー バッテリーは、実際の電力プロファイルが検証されている場合、トラッカー、ウェアラブル、スマート ロック、美容機器、その他の小型電子機器に適合します。 これらのアプリケーションは、小型の再充電可能なフォーマットに対するニーズを共有していますが、負荷パターンは大きく異なります。トラッカーはほとんどの時間を眠って過ごし、その後高いピーク電流で送信する場合がありますが、美容機器は断続的にモーターやヒーターを動作させる場合があります。したがって、HSS は、広範な互換性の主張を使用するのではなく、実際の負荷、充電頻度、熱条件、および利用可能なキャビティからアプリケーションの適合性を評価します。
応用
一般的な電力パターン
602535 が適合する理由
お客様は確認する必要があります
GPSトラッカー/IoTセンサー
長いスタンバイ + 短い無線バースト
コンパクトな1Sパウチ形式で1.85Wh
LTE / GPS送信ピーク、スリープ電流、再充電間隔
スマートウォッチ / ウェアラブル
ディスプレイ + センサー + Bluetooth、頻繁な充電
薄い長方形の設置面積と軽いパック質量
キャビティ圧力、充電周波数、皮膚温度設計
美容 / パーソナルケア
断続モーター、LED、または制御電子機器
500mAhクラスは小型ハンドヘルド製品に最適
モーター/ヒーターサージ、デューティサイクル、防湿
スマートロック/アクセスコントロール
スタンバイ電子機器 + 断続通信 / アクチュエーター イベント
負荷に応じたコンパクトなバックアップまたはコントローラ電源
アクチュエータのピーク、コールドスタート動作、充電アーキテクチャ
Bluetooth / リモート / ハンドヘルド
短い無線アクティビティを伴う低から中程度のデジタル負荷
シンプルな 1S 充電と小型の筐体に適合
オーディオ/ラジオのピーク、コネクタ、ターゲット ランタイム
ベビーモニター/ドライブレコーダーのバックアップ
電子機器の監視または短期間のバックアップ義務
コンパクトな充電式予備電源
継続的な負荷、熱、予想されるバックアップ期間

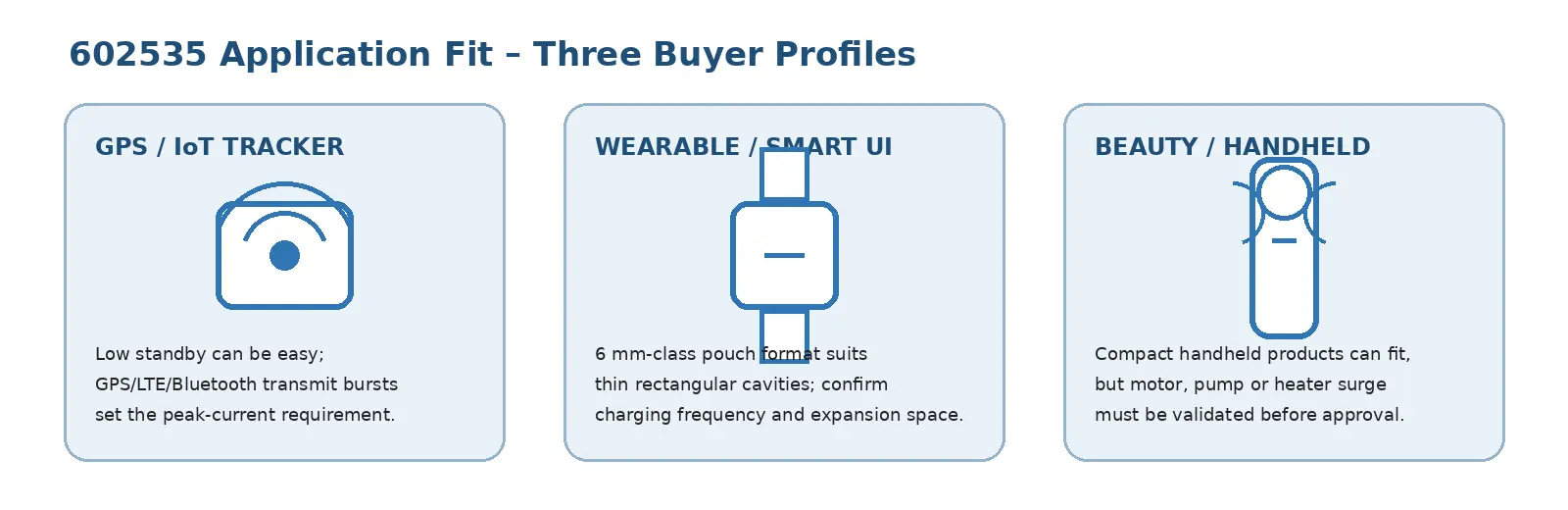

追跡 / IoT
ウェアラブル/UI
ビューティー / ハンドヘルド
スタンバイは低い可能性がありますが、GPS / LTE / Bluetooth TX バーストによりピーク電流のレビューが促進されます。
6 mm クラスの厚さ、キャビティ圧力、充電頻度、コネクタの配線を確認してください。
モーター、ポンプ、またはヒーターの負荷にはサージ電流の検証が必要です。 500mAh のみからサイズを変更しないでください。
アプリケーションに適合したビジュアル: 容量だけではなく、デューティ サイクル、ピーク負荷、充電動作、デバイスのキャビティから選択します。
お客様の決定: ドローン、RC 車両、または高消費電力モーター機器の場合は、容量だけで 602535 を選択しないでください。最初に実際のピーク電流プロファイルを検証します。 これらのアプリケーションでは、小型パウチ セルと PCM が供給できるように設計されている電流を超えるピーク電流が要求される場合があります。顧客がより高ドレインのデバイスを検討している場合、HSS はまず測定された電流プロファイルと温度挙動を確認する必要があり、602535 プラットフォームで十分なマージンが得られない場合は、別のセル形式を推奨することがあります。

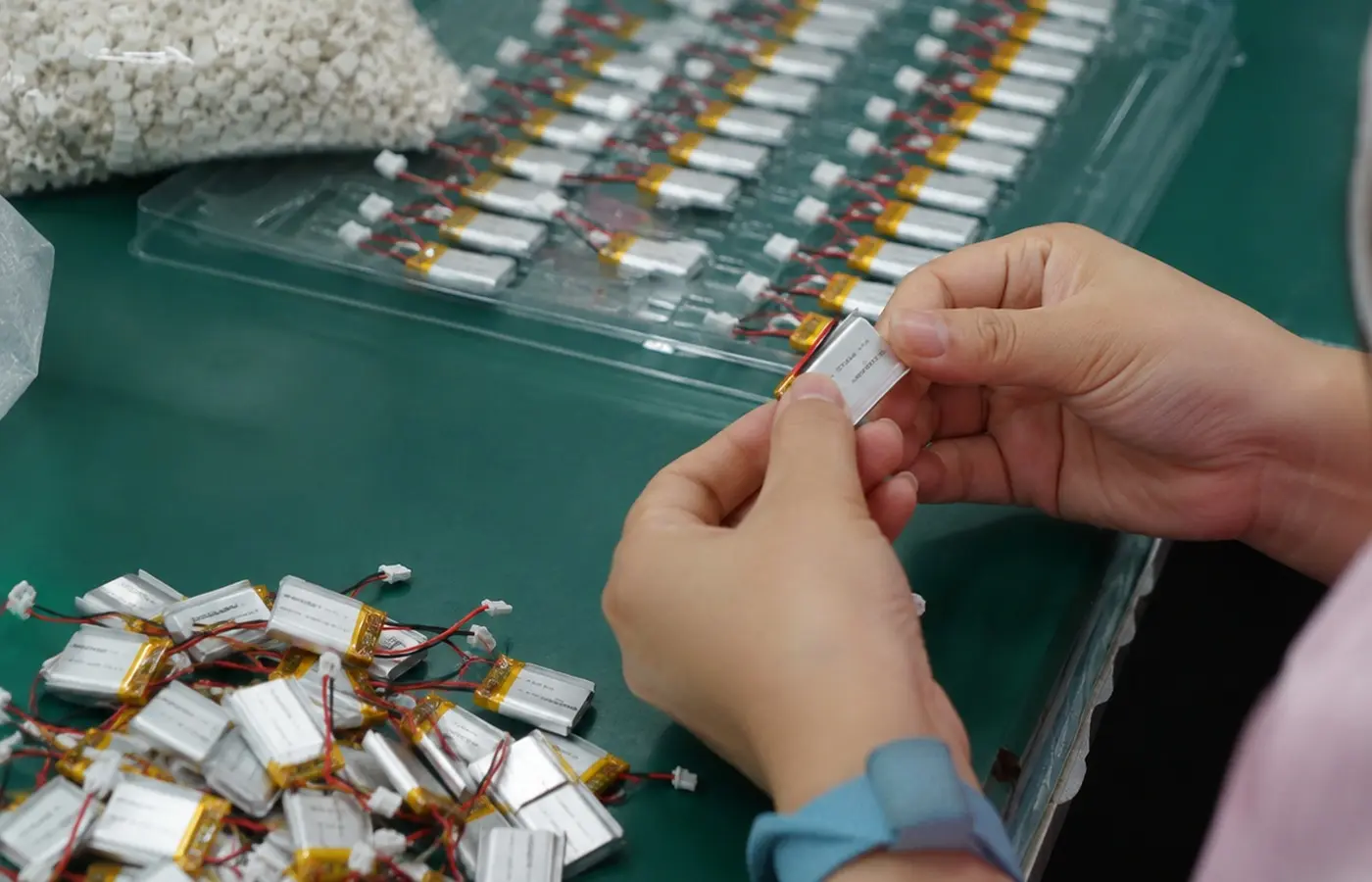

セル/ラベルチェック
PCM / リードチェック
電気的チェック

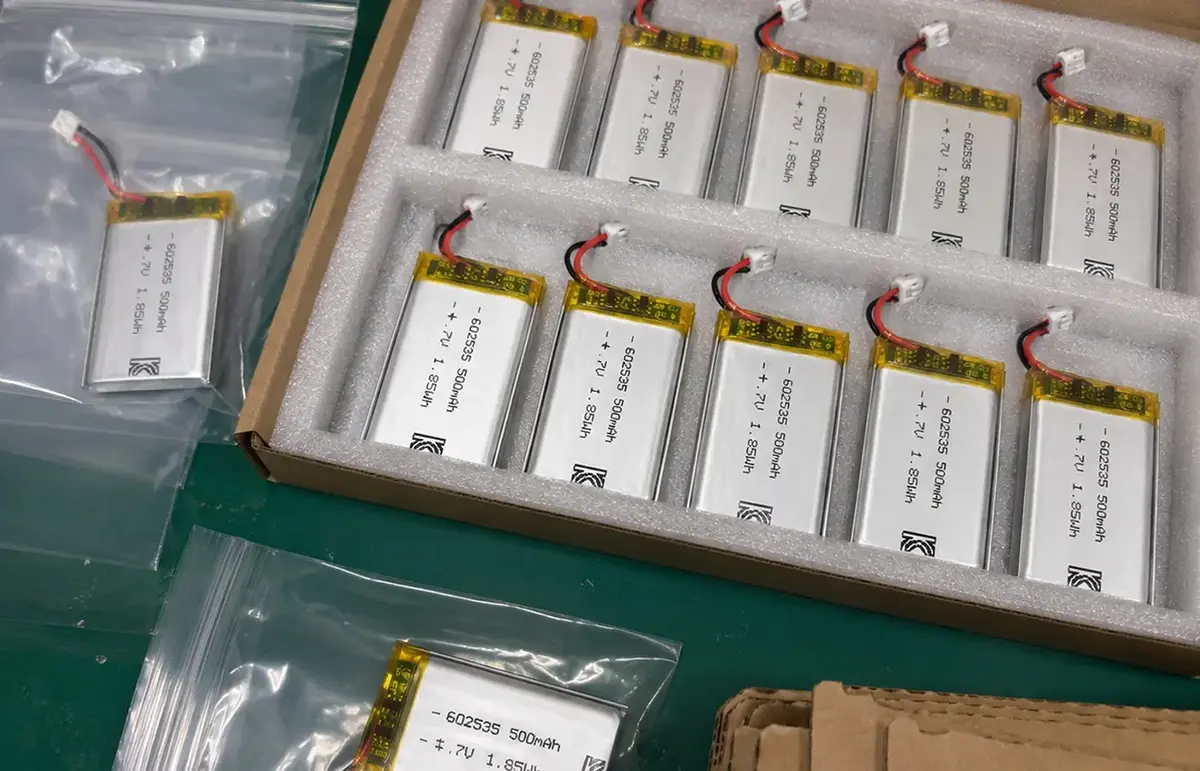

梱包レビュー
型式+電圧+容量
基板+極性+コネクタ
電荷/電圧/機能
分離+保護
ドキュメント/マーケット
現在の証拠の境界
顧客対応ルール
KC / 韓国
付属サンプルにはKCマークが確認できます。証明書番号と正確なモデル範囲は、この文書ではまだリンクされていません。
証明書が HSS 602535 セル/パックと正確に一致した場合にのみ、KC を主張してください。
UN38.3 / 輸送
602535 3.7V 500mAh の市場テストレポートは存在しますが、サードパーティのレポートは HSS 製品の証拠ではありません。
注文したセル/パックおよび出荷構成に一致する HSS レポートのみを使用してください。
MSDS / 安全性データ
MSDS は、市場で 602535 クラスのセルに対して一般的に入手可能です。
正確な順序付けされた構成については、現在の HSS ドキュメントのみを提供/引用してください。
IEC62133/CE/RoHS
適用性はセル、パック、市場、顧客の要件によって異なります。
正確な文書の検証なしに、この SKU に認証または準拠マークを割り当てないでください。
お客様の質問
HSS エンジニアリングの回答
602535 は、完成したパックが正確に 6 × 25 × 35 mm であることを常に意味しますか?
いいえ。コードは公称セル形式を記述しています。 PCM、タブ、リード、コネクタにより、完成したエンベロープが増加します。
別の 2 ピン コネクタを使用できますか?
はい。デバイス側のコネクタの写真、ピッチ、極性、マッチングに必要なリード長を送信してください。
私のデバイスには 500mAh で十分ですか?
それは平均負荷、ピーク電流、デューティ サイクルによって異なります。 HSS は、承認前にデバイスの電力プロファイルをレビューします。
これでモーターやヒーターに電力を供給できますか?
サージおよび連続電流が確認された後でのみ。高ドレインのアプリケーションは互換性があると想定すべきではありません。
デバイスのバッテリー要件を送信する
602535 3.7V 500mAh LiPo バッテリーの適合性レビューについては、デバイスの負荷、充電プロファイル、キャビティ、コネクタ、極性、リード線の長さ、デューティ サイクルを HSS Energy に送信してください。 入手可能な場合は、元のバッテリー サンプルまたはデバイス側コネクタの写真を、サンプル数量および予想される年間需要とともに含めてください。この情報は、HSS が見積を作成する前に技術的適合性と反復生産要件の両方を検討するのに役立ちます。
