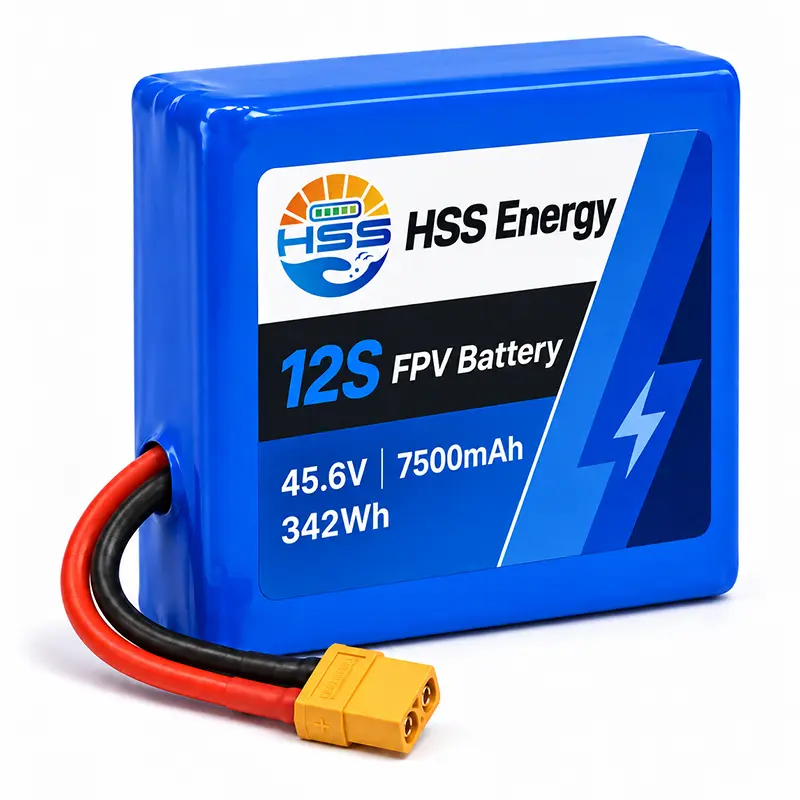

12S 7500mAh FPV バッテリー

FPV航空機の統合

HSS Energy 12S 7500mAh FPV バッテリーの注文仕様は、対象となる FPV 機体に基づいて作成されます。シリーズ数だけではなく、飛行電子機器に対して動作電圧範囲全体を評価します。以下のセクションでは、構成をレビューするために、電気的負荷、機械的取り付け、および接続の詳細を分けています。

電気的仕様と動作限界

連続出力と短いピーク負荷

25C FPV バッテリーの設置の場合は、持続的な需要に対して連続定格を使用します。 50C 定格は最大 2 秒のピークにのみ適用されます。完成したアセンブリは、選択した配線とコネクタを使用して、意図した温度と負荷プロファイルの下で評価する必要があります。

充電は上記の電圧および電流制限内に留める必要があります。 0°C 未満では、適切な保護を備えた検証済みの低温充電手順のみを使用してください。サイクル寿命の評価には、定義された放電深さと保持容量の基準が必要です。

本体寸法とケーブルクリアランス

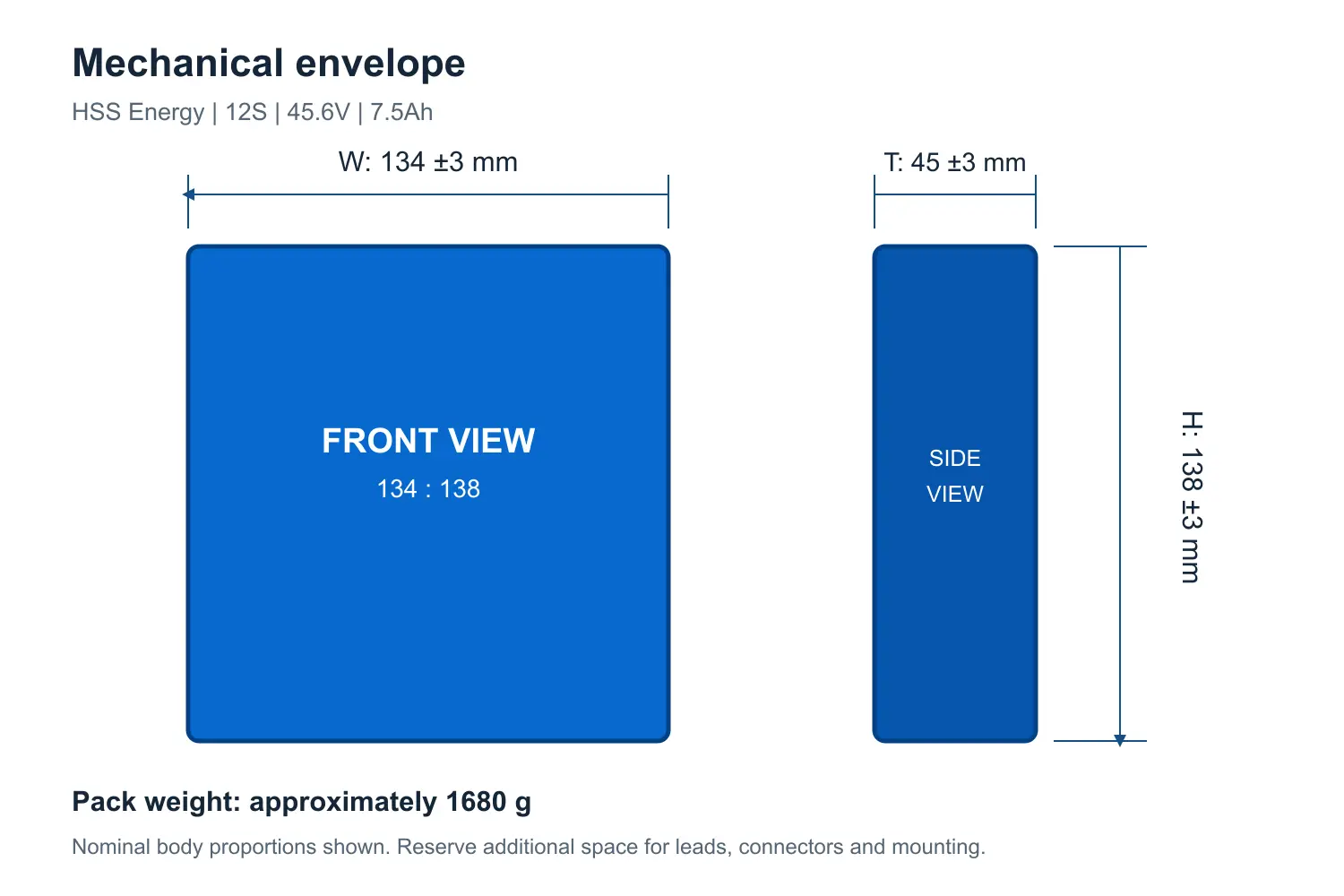

本体寸法図 • ケーブルと取り付け用に追加のスペースを確保してください。

寸法公差、ケーブルの曲がり、取り外しを考慮して、この 7.5Ah FPV バッテリーの周囲にスペースを確保してください。本体寸法には、コネクタをグリップするために必要な作業スペースは含まれていません。保持ストラップを選択し、航空機のバランスを確認する場合は、約 1.68kg のパック質量を含めてください。

電気インターフェース構成

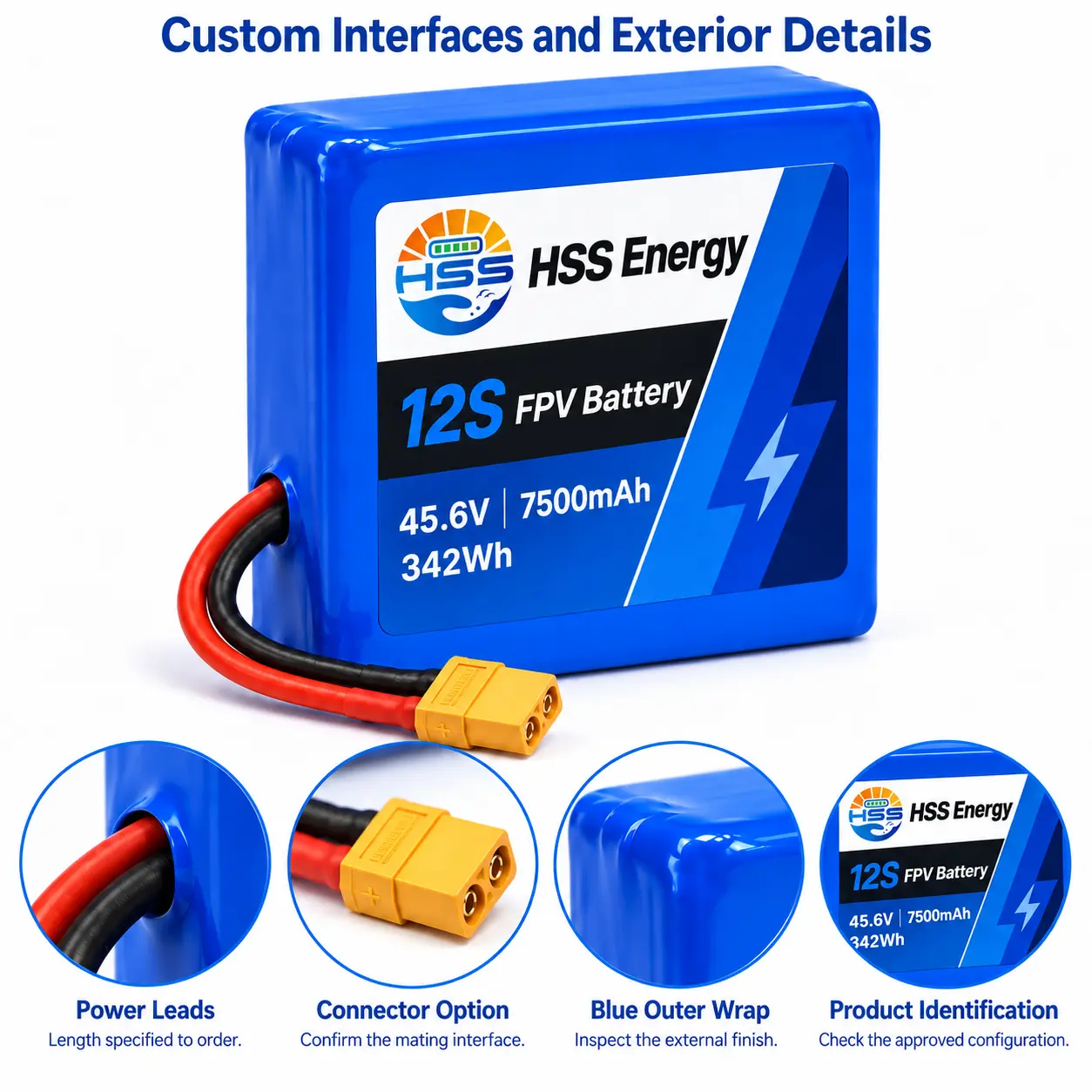

詳細図 • 示されているコンポーネントは、構成可能なオプションを表しています。

この 12S 7500mAh バッテリーの場合、インターフェース図はリード線のサイズと長さ、コネクターのタイプ、極性、およびケーブル出口の位置を定義します。完全な 12S バランス ハーネス トポロジとメイン コネクタの横のピン配置を指定します。表内の XH-7P エントリはオプションであり、完全な配線図ではありません。完成した接続は機体と充電器に一致する必要があります。

外装仕上げと最終検査

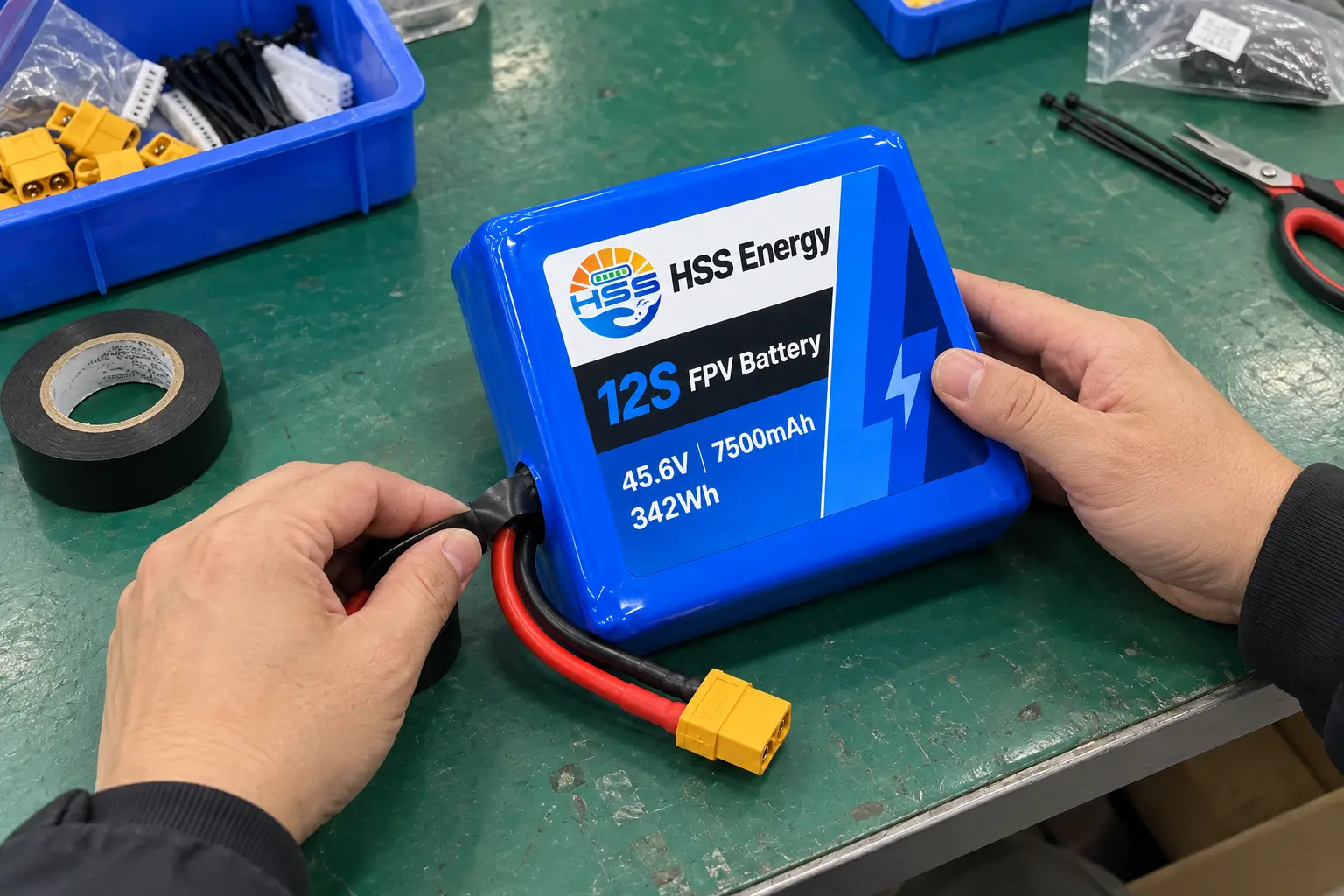

プロセス図 • ケーブル出口の絶縁と外装の仕上げ。

HSS Energy 12S 7500mAh FPV バッテリーの場合、仕上げチェックではラップ エッジとケーブル出口の絶縁が確認されます。これらの領域が検査されている間、パックはサポートされたままになります。リードはリフティングポイントではありません。

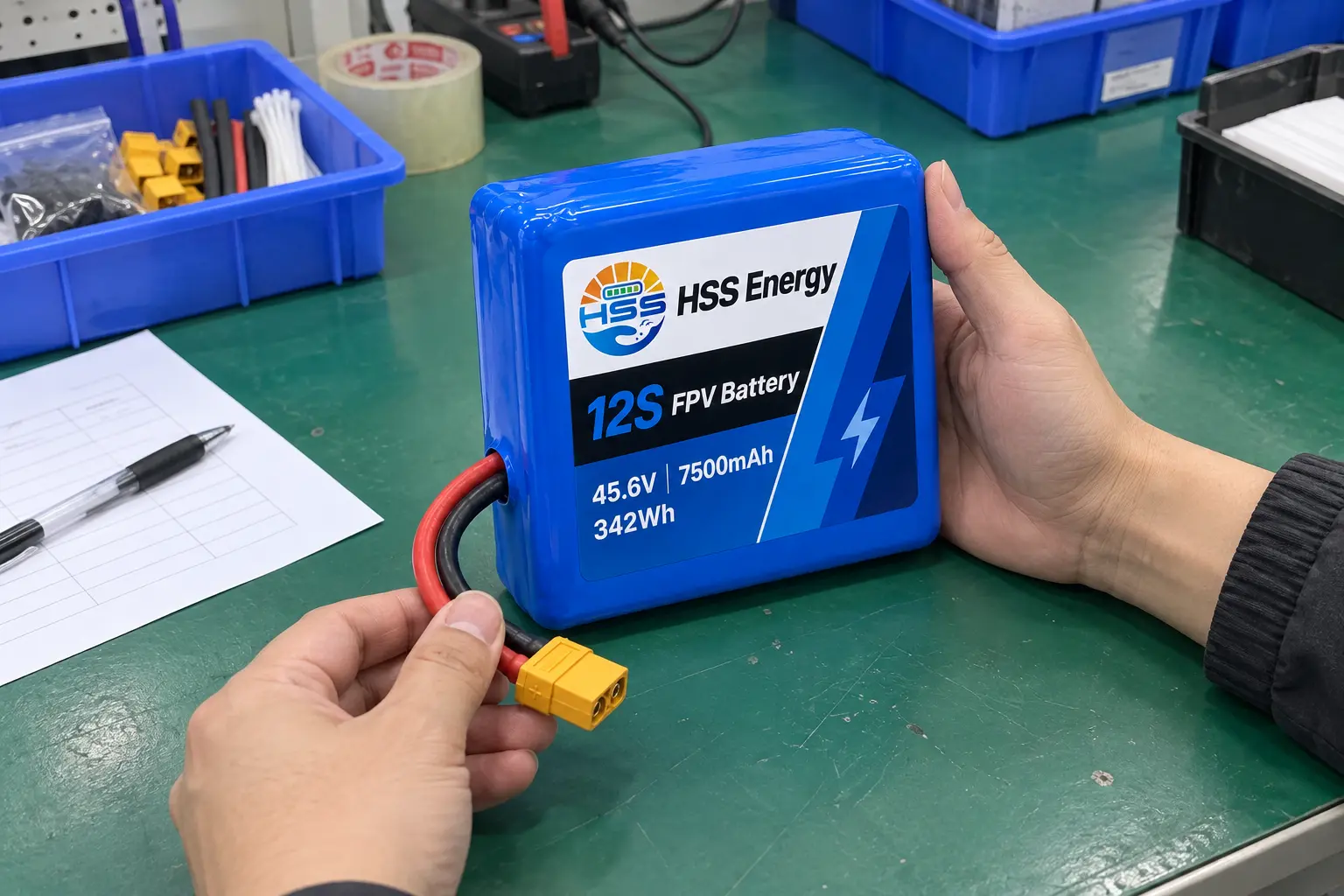

プロセス図 • 完成したパックの外観とコネクタの検査。

最終検査では、ラベルを承認されたモデルと比較し、ラップの損傷、ラベルの端の緩み、コネクタハウジングの欠陥がないかチェックします。梱包する前に、ユニットまたはバッチに対する不一致を記録します。

電気的チェックと接続された経年劣化

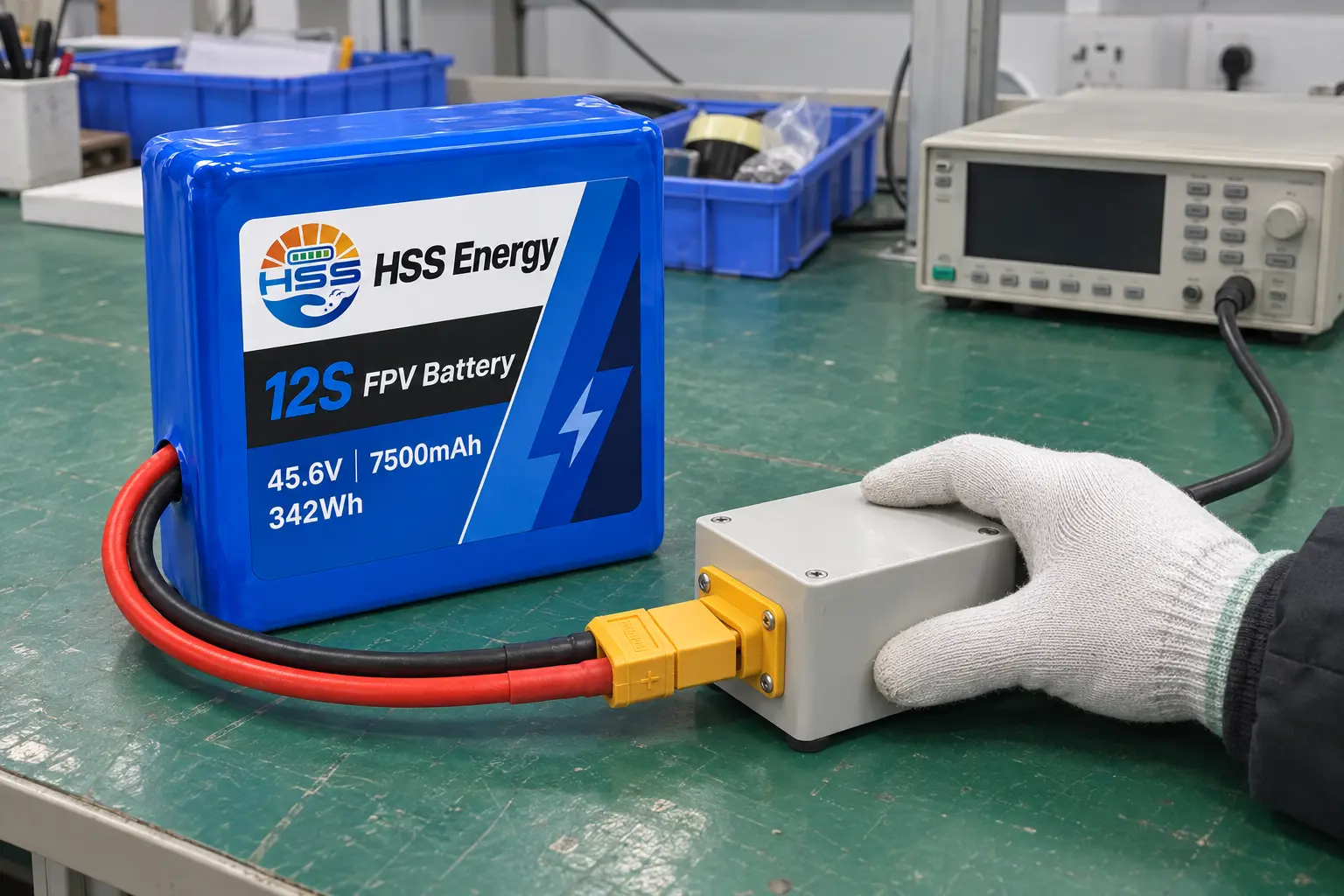

プロセス図 • 電気検査治具に接続されたパック。

この 45.6V FPV バッテリーの電気的評価は、絶縁された器具での極性と電圧のチェックから始まります。容量と負荷のテストには、定義された電流、温度、および停止制限が必要です。図示の接続は大電流放電テストを表すものではありません。

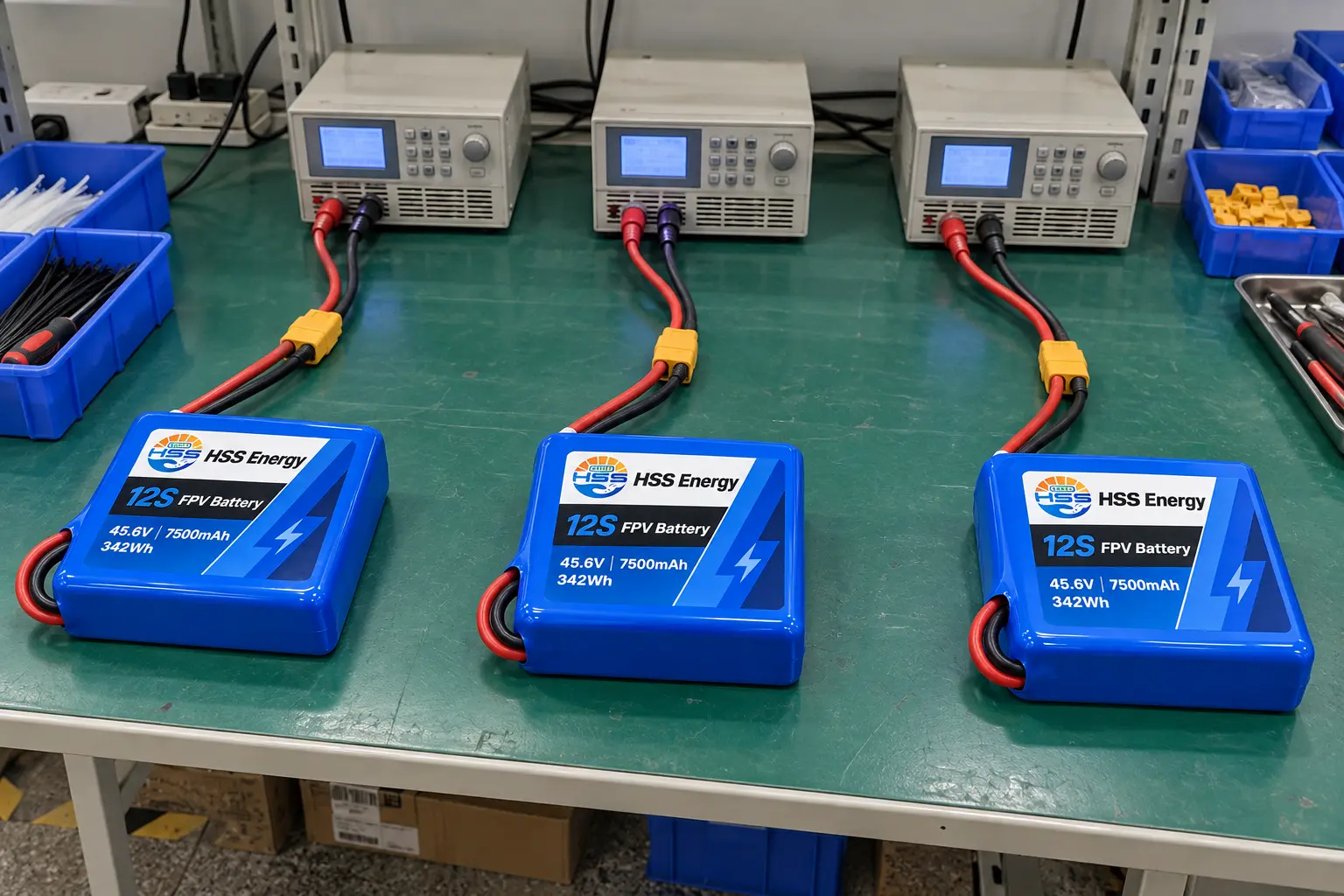

プロセスの図 • 個別のエージング評価チャネルに接続されたパック。

経年変化の図は、パック間にスペースのある個別の接続チャネルを示しています。評価計画では、電圧変化、温度、目に見える異常を監視しながら、動作シーケンス、期間、許容限界を設定します。充電には承認されたバランスインターフェースも必要です。

保護梱包

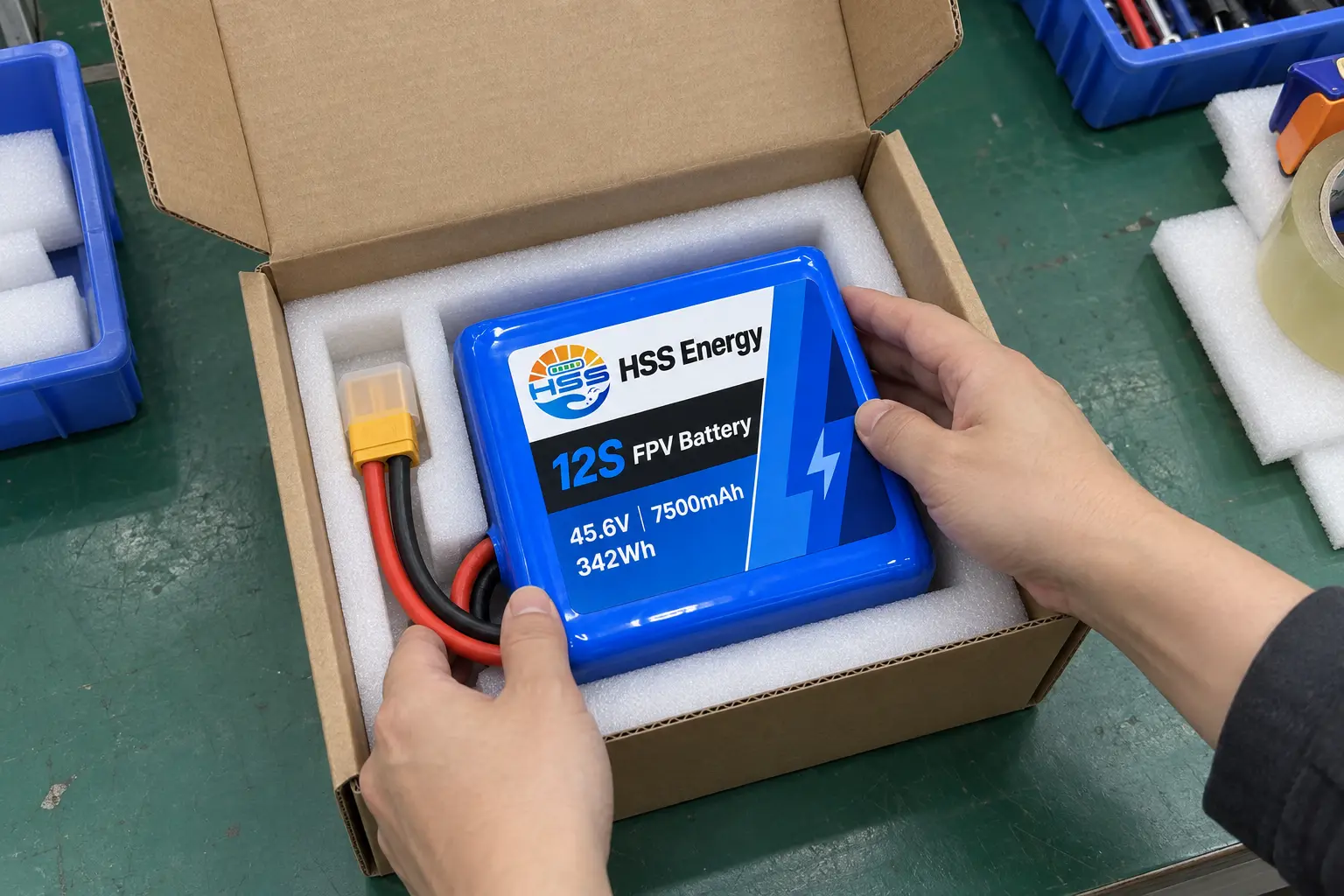

パッケージの図 • お客様が設定可能なクッションとコネクタ保護。

図に示されている 12S FPV バッテリーは、コネクタが保護され、リード線が圧縮されていない状態でフォームの凹みに収まっています。梱包材、拘束具、およびカートンの識別は注文ごとに指定されます。写真のアレンジメントは一例です。

よくある質問

公称エネルギーによって飛行時間は決まりますか?

いいえ、航空機の質量、推進効率、ペイロード、飛行プロファイルは使用可能な耐久性に影響します。適切な飛行予備力を備えた対象航空機のパックを評価します。

既存の 12S 充電器を使用できますか?

充電プロファイル、カットオフ設定、および完全なバランスのピン配置がこのパックと一致する場合のみ。シリーズ数だけでは十分ではありません。電気仕様とインターフェースのセクションを参照してください。

どの試験および輸送書類が適用されますか?

文書は完成したパックを特定するか、その構成を明示的にカバーする必要があります。セルレベルのレポートは、それ自体では完成したパックの範囲を確立しません。

構成のレビュー

HSS Energy 12S 7500mAh FPV バッテリーを注文する場合は、機体モデル、負荷プロファイル、設置図を提供してください。これらの入力により、サンプルの承認前に構成と合格基準が確立されます。
