中国の 72V 100Ah ゴルフ カート リチウム バッテリーを調達する場合、HSS Energy のお客様は、電圧ラベルではなくカートから始める必要があります。このパックは 72V 車両クラスに属しますが、24 個の LiFePO4 セルは 76.8V の公称電圧を生成し、87.6V の充電上限が必要です。コントローラのウィンドウ、ピーク負荷、充電器のプロファイル、トレイのスペース、および端子によって、アップグレードが適切かどうかが決まります。これらの点の位置を合わせたら、電気図面と機械図面をサンプリング用に凍結できます。
提案された筐体のマーケティングアートワーク。アートワークに示されている 7.2kWh という数値は、以下の確認済み仕様では使用されていません。
アイテム
確認済み仕様
化学
LiFePO4
セルのオプション
3.2V 100Ah 角形セル 24 個。承認された注文構成によって選択された REPT、EVE、または Gotion
シリーズ構成
24S1P
市場電圧クラス
72V
公称電圧
76.8V
パック定格容量
25 +/- 2 ℃、60 V カットオフで 100Ah
定格公称エネルギー
7.68kWh、76.8V×100Ahから計算
最大充電電圧
87.6V
放電終止電圧
60V
最大充電電流
100A
標準放電電流
最大連続吐出量
サイクルライフの参考値
付属の 0.5C テスト方法で、残存容量が少なくとも 80% になるまで 2,000 サイクル
おおよその重量
58kg
通信・監視
Bluetooth および RS485。プロトコルとディスプレイ/アプリのスコープには注文の確認が必要です
完成したバッテリーは、単にセルの銘板を繰り返すのではなく、確認された 100Ah パック仕様に従って販売されます。そのため、公開されているパック定格は 100Ah のままですが、承認されたビルドでは 100Ah セルが使用される場合があります。この違いは、お客様が 72V 100Ah LiFePO4 バッテリーと、保証されたシステム容量としてセル容量を宣伝している製品を比較する場合に重要になります。
ゴルフカート市場では、車両クラスとして 72V が一般的に使用されます。ただし、この構成では、76.8V 100Ah バッテリー パックは完全に充電されると 87.6V に達します。コントローラー、充電器、コンタクター、および付属品は、その作業ウィンドウ内に留まる必要があります。適合するトレイだけでは十分ではありません。
24S 100Ah LiFePO4 バッテリーは、技術要件、在庫状況、署名された注文に応じて、承認された REPT、EVE、または Gotion 角形セルで構成できます。生産バッチには 1 つのブランドが選択されます。同じパック内でブランドが混在することはありません。承認された BOM とセル記録は、サンプル生産と繰り返し生産をガイドします。

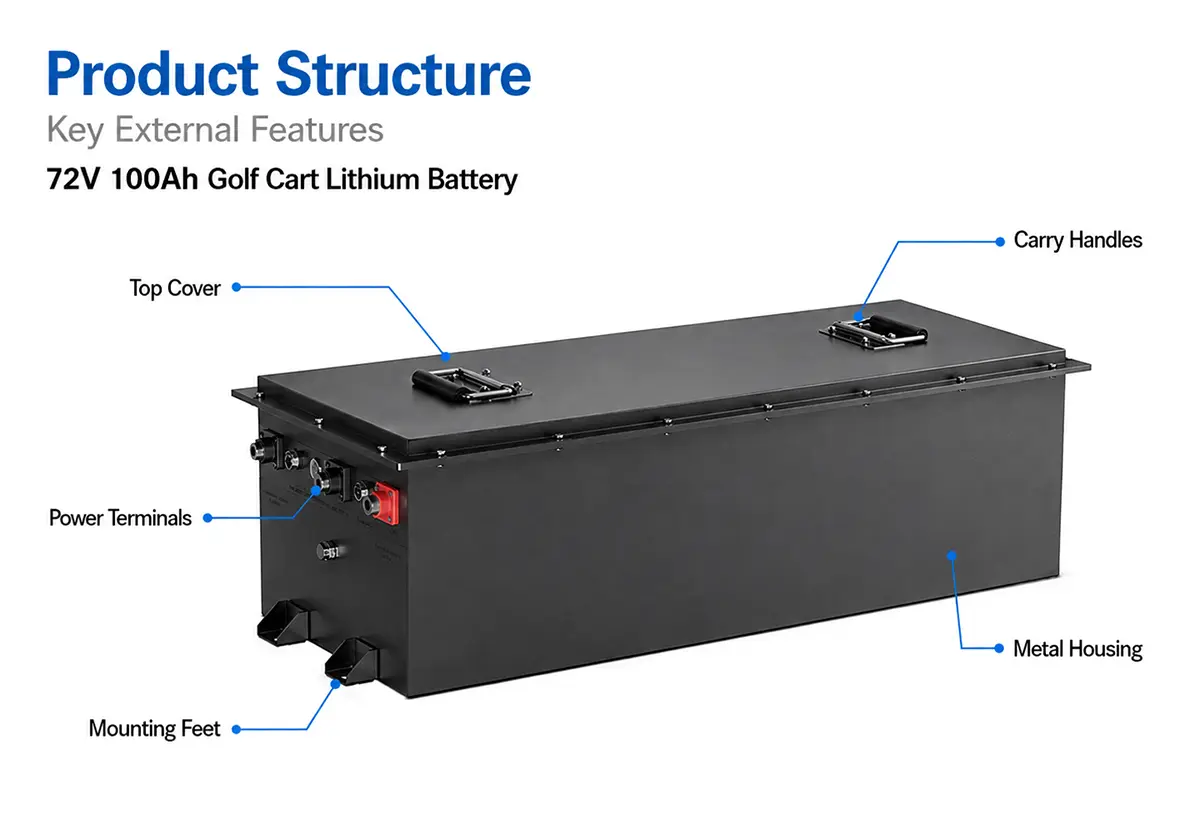

エンクロージャ、ハンドル、電源端子、取り付け脚を示すマーケティング イラスト。最終的な機械の詳細は承認された図面に従います。
このバージョンの 100Ah リチウム ゴルフ カート バッテリーは、100A の連続放電が指定されています。この数値は、通常の走行電流、加速ピーク、登坂速度、および付属品の負荷と比較する必要があります。 Bluetooth および RS485 が使用可能なインターフェイスですが、コントローラーまたはディスプレイ プロトコルについては別途確認が必要です。
鉛酸ゴルフカートのバッテリーをアップグレードすると、複数の個別のバッテリーが 1 つの管理されたリチウム パックに置き換えられます。利点は、バッテリーバンクがシンプルになり、日常的なメンテナンスが少なくなることですが、変換は物理的な交換だけではありません。充電器の動作、ケーブル サイズ、保護設定、端子レイアウト、取り付けのセキュリティはすべて結果に影響します。
72V ゴルフ バギーのリチウム バッテリー プロジェクトの場合、HSS Energy は、提案されたエンクロージャに対してトレイの開口部、取り付けポイント、端子の方向、サービス クリアランスをチェックします。提供された画像は、意図されたゴルフカートへの用途を示しており、ユニバーサルフィットを証明するものではありません。サンプル製作前に図面レビューが必要となります。
意図したアプリケーションのマーケティング イラスト。これは、検証されたインストールや普遍的な互換性を主張するものではありません。
関数
付属の設定
顧客の意味
動作時の充電温度
0~55℃
付属仕様での通常充電範囲
動作吐出温度
-20~60℃
車両の義務は承認された範囲内に留まらなければなりません
低温充電保護
-10 +/- 5 ℃
保護しきい値。回復動作は最終的な BMS 設定に従います
低温放電保護
-20 +/- 3 ℃
冬季の運転条件と負荷需要を確認する
高温充電保護
65 +/- 5 ℃
保護しきい値であり、推奨される充電温度ではありません
高温放電保護
75 +/- 3 ℃
保護しきい値であり、推奨動作温度ではありません
セルの過充電保護
セルあたり 3.75 +/- 0.05 V
通常の 87.6V パック充電天井とは異なります。
セルの過放電保護
セルあたり 2.35 +/- 0.1 V
通常の60Vパックカットオフとは異なります。
HSS Energy は、入荷検査、組み立て、電気試験、最終検査、梱包を通じて注文を管理します。生産ファイルには、承認されたセル オプション、BMS 設定、エンクロージャの詳細、端子、ラベルのバージョンが記録されるため、リピート注文は同じ商用仕様に従います。

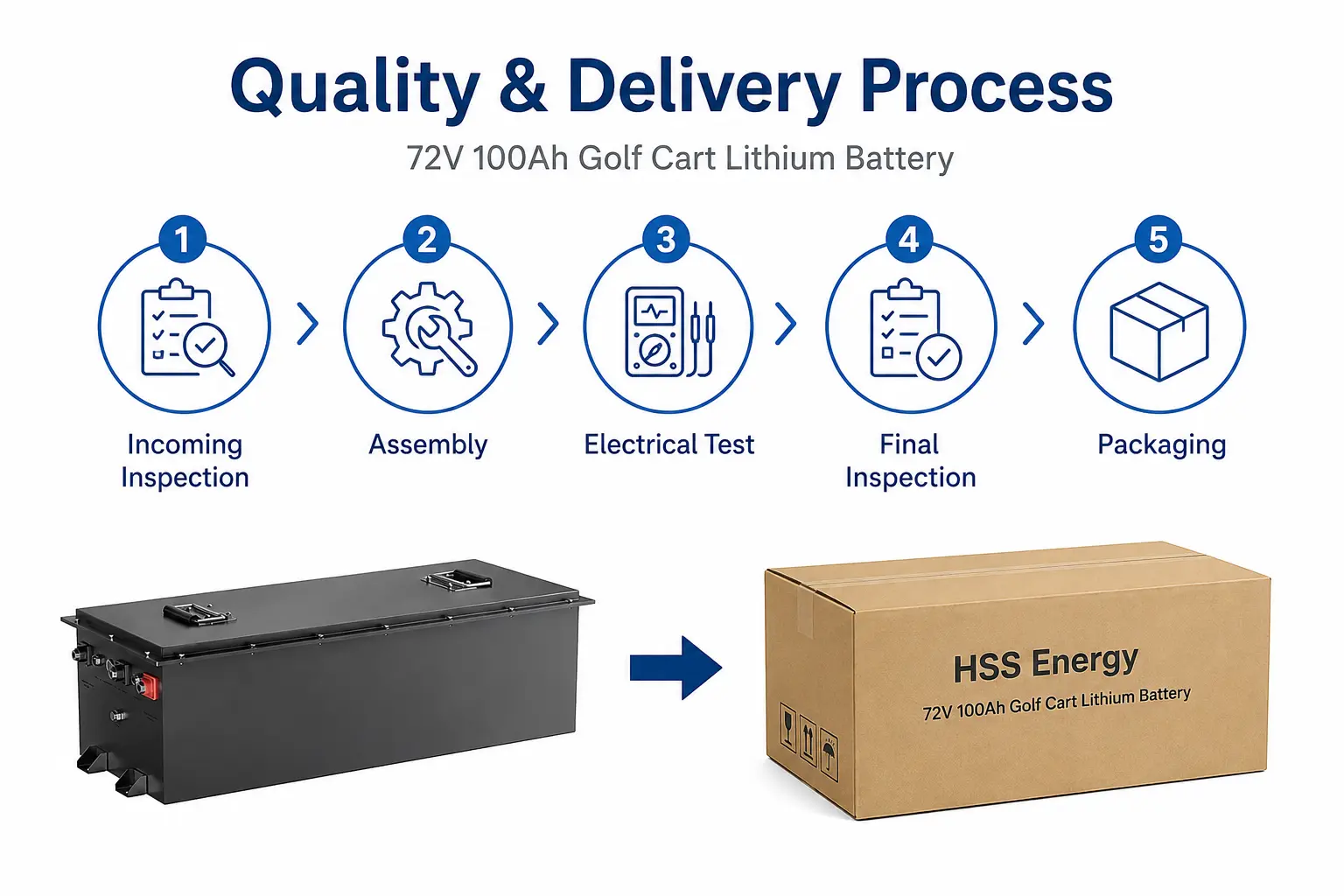

受入検査、組立、電気試験、最終検査、梱包の工程図。
72Vは車両電圧クラスです。 24 シリーズ LiFePO4 パックの公称電圧は 76.8 V、最大充電電圧は 87.6 V です。
完成したバッテリーは、確認されたパック仕様に基づいて評価されます。セルの銘板は、保証された納入パック容量としては示されていません。
この製品では、REPT、EVE、および Gotion が利用可能なオプションです。選択されたブランドは見積書で確認され、BOM が承認されます。異なるブランドが 1 つのパック内に混在することはありません。
いいえ、コントローラーの電圧、ピーク電流、充電器のプロファイル、トレイの寸法、取り付け、ケーブル、端子、および通信要件を確認する必要があります。
いいえ。インターフェイスだけではプロトコルを確認できません。ピン配置、ボーレート、データポイント、および相互作用の要件を確認する必要があります。
カートのブランドとモデル、コントローラーの制限、充電器の情報、トレイの寸法、端末とケーブルの要件、通信のニーズ、数量、および目的地を提供します。
