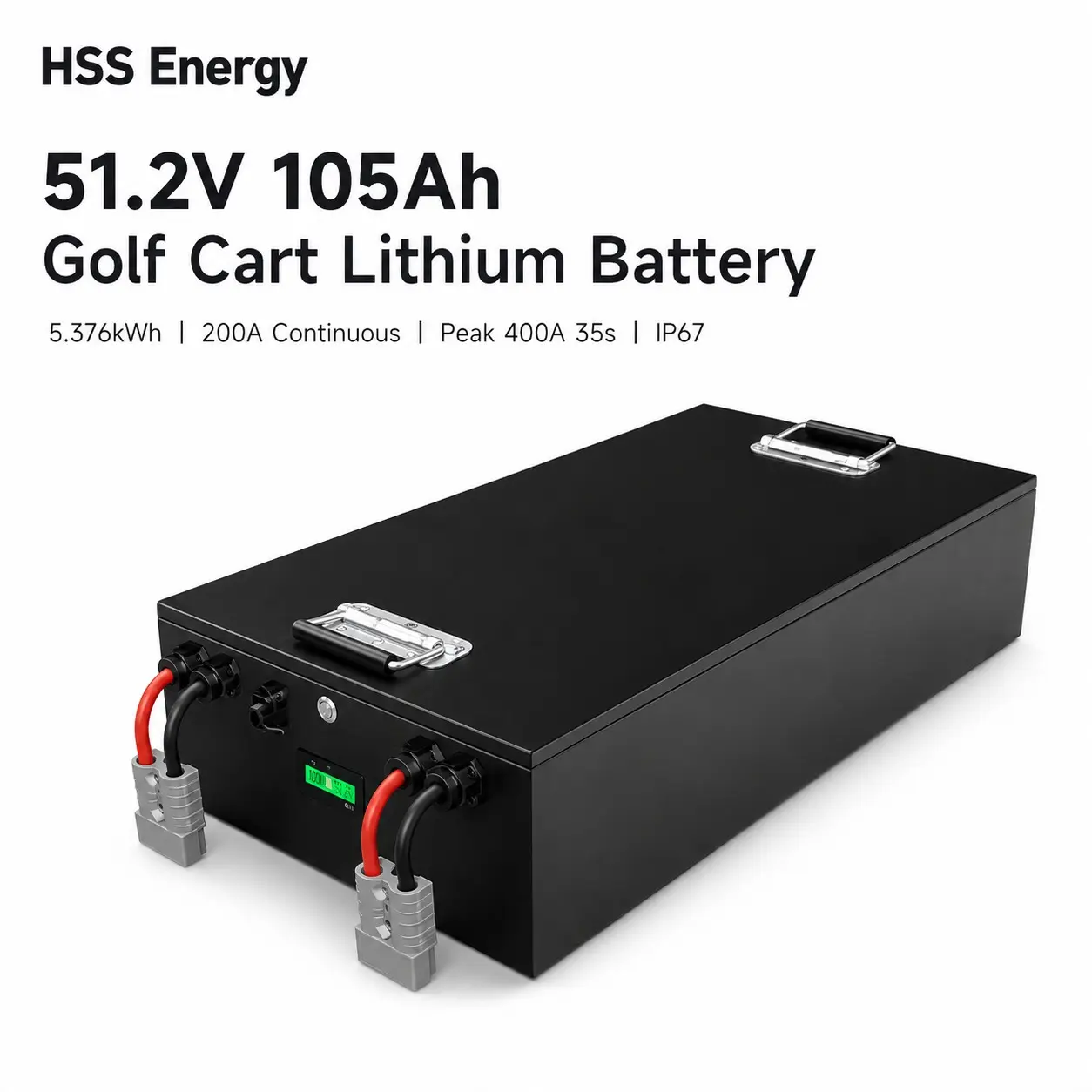

51.2v 105ah ゴルフ カート リチウム バッテリー

仕様

詳細

市場電圧クラス

48V

公称電圧

51.2V

セル構成

16S1P LiFePO4

定格容量

105Ah

名目エネルギー

5.376kWh

充電電圧

58.4V

公称/最大充電電流

公称52.5A / 最大105A

プロジェクトチャージャー

58.4V LiFePO4; 25A標準オプション。プロジェクトレビュー後は最大 50A

標準/最大連続吐出量

標準105A / 連続最大200A

ピーク放電量

400A 35秒間

放電終止電圧

40V

BMS

200A スマート BMS、承認されたパック構成に適合

コミュニケーション

RS485規格。 Bluetooth APP + 外部 SOC ディスプレイ;コントローラーマッチング後のCANはオプション

侵入保護

IP67

参考サイズ・重量

500×318×231mm（±3mm、端子・取手含まず）／47kg

動作温度

充電 0 ～ 55 °C / 放電 -20 ～ 60 °C

サイクル寿命試験

ソーステスト方法で 3500 サイクル以上、80% の容量を保持

51.2V プラットフォームが重要な理由

• 同じ 105Ah 容量で公称エネルギー 5.376kWh — 38.4V / 105Ah プラットフォームより約 33% 多くのエネルギーです。

• 最大 200A の連続放電により、承認されたシステム構成内で高要求のドライブおよびアクセサリ負荷をサポートします。

• 400A / 35 秒のピーク能力は、コントローラーとモーターに合わせて短時間の加速と坂道要求をサポートします。

• 公称 51.2V / 充電 58.4V アーキテクチャは、主流の 48V クラスのリチウム変換プロジェクトに適しています。

生産前の承認チェック

• コントローラーの入力電圧範囲とモーター電流要求を確認します。

• 充電器が承認された 58.4V LiFePO4 プロファイルを使用していることを確認します。

• ケーブル サイズ、ヒューズ戦略、コネクタ定格、DC-DC アクセサリ負荷を確認します。

• バッテリートレイのクリアランス、保持ポイント、ディスプレイおよび通信の要件を確認します。

主な適用地域

• 主流の 48V プラットフォームを必要とするゴルフ コース カートおよびフリート更新プログラム。

• 個人用/レクリエーション用カート。荷重見直し後のリフト付きカートや大型タイヤ構成を含みます。

• リゾートおよびホテルのシャトル カートで、毎日繰り返し乗客の任務を担当します。

• コミュニティのモビリティ、キャンパスユーティリティ、および資産メンテナンスカート。

• DC-DC アーキテクチャが承認されている場合、照明、音響、冷凍、またはユーティリティ機器などのアクセサリ負荷が高くなります。

バイヤーの役割

• 48V リチウム プラットフォームを標準化するフリート オペレーター。

• 105Ah ファミリの高需要 48V 製品を必要とするディストリビュータ。

• 大型のタイヤ、アクセサリ、またはアップグレードされたドライブトレインを統合するゴルフ カートのビルダー / モディファイア。

• コネクタ、ディスプレイ、通信、またはケースのカスタマイズを必要とする OEM プロジェクトの購入者。

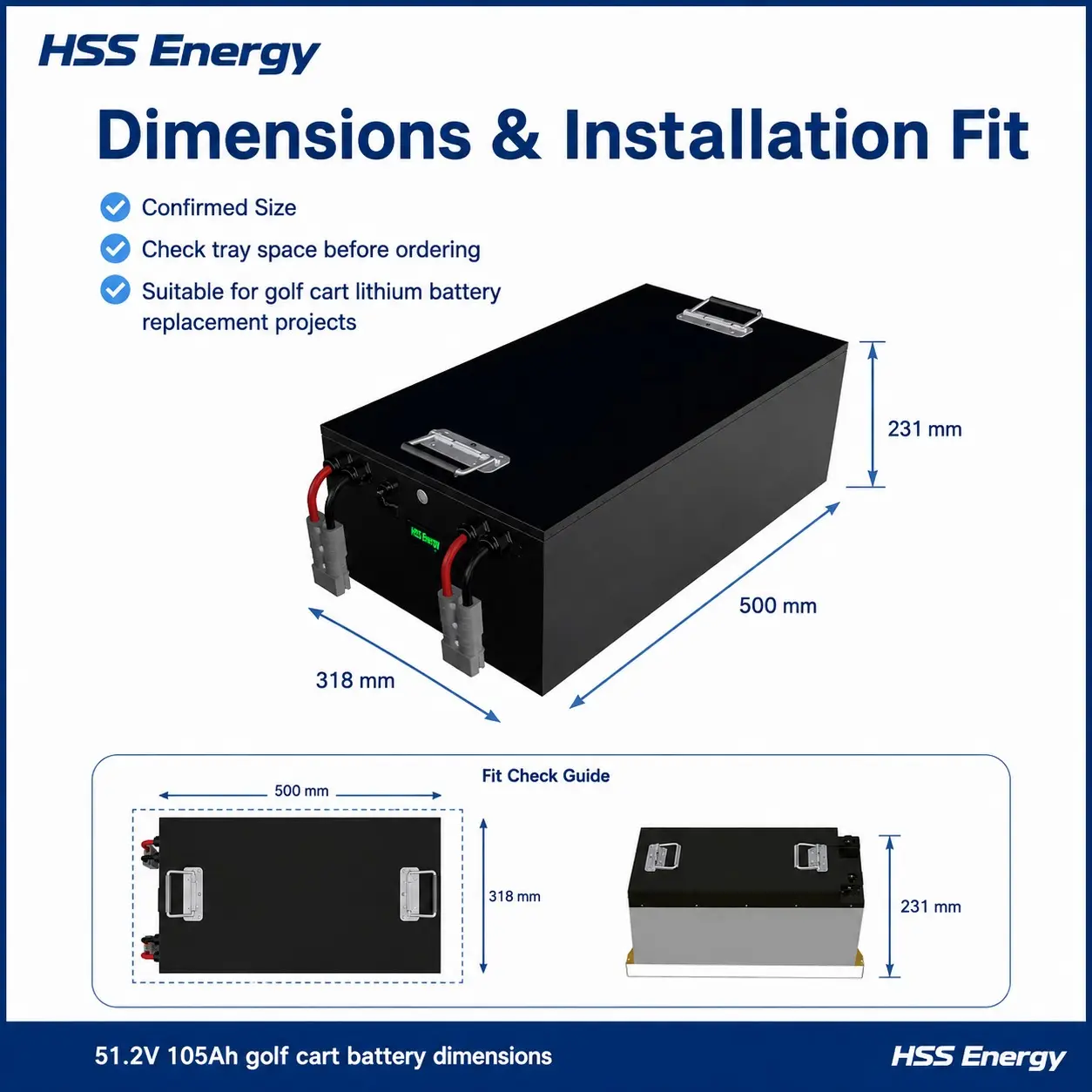

確認済みの参考パッケージ

●図面サイズ：500×318×231mm、±3mm。

・図面寸法は端子、キャリーハンドルを除いた寸法です。

• 参考完成パック重量: 47 kg。

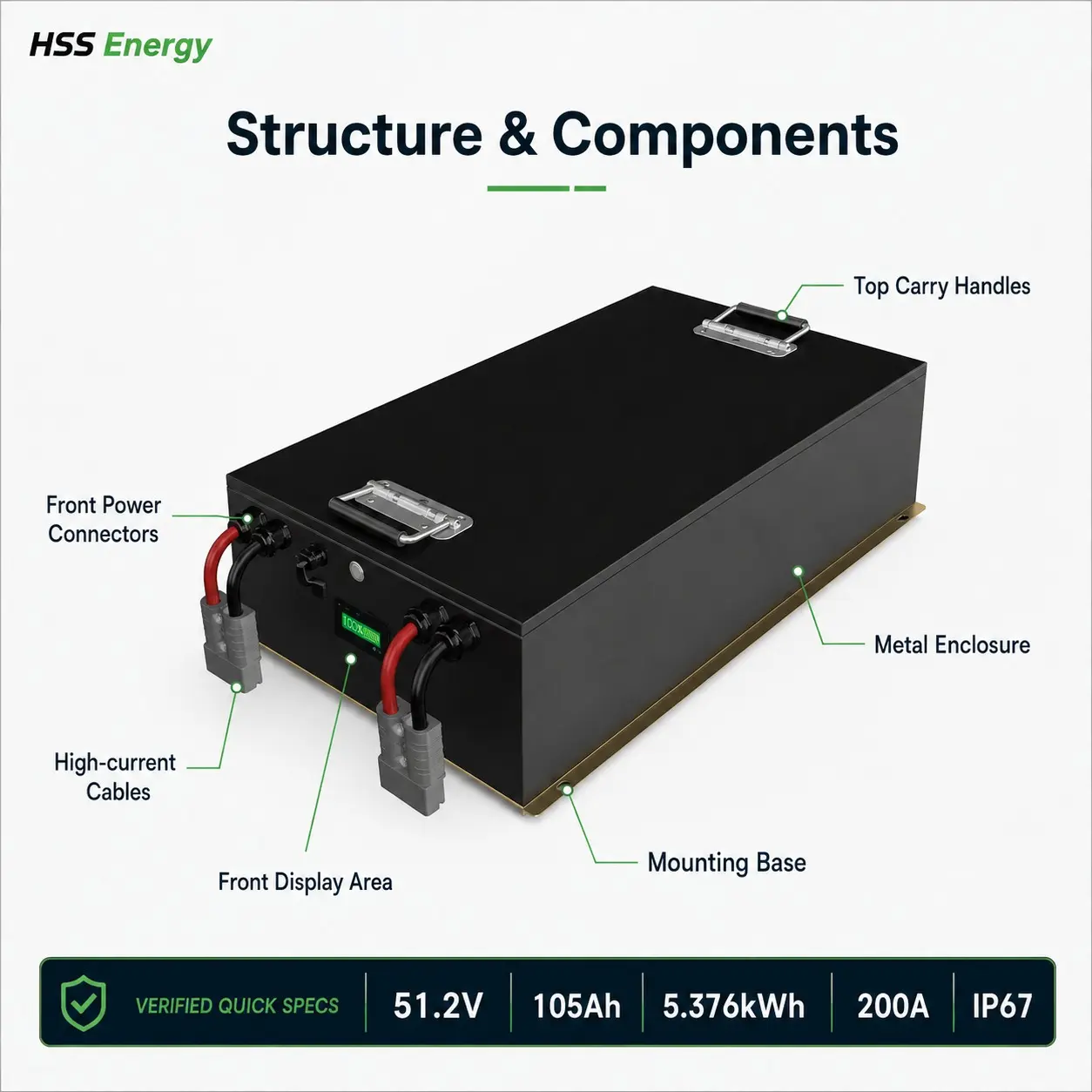

• 高電流出力、制御/通信ポイント、および外部ディスプレイ機能を備えたフロントインターフェイスゾーン。

• IP67 構成は、この SKU の現在の HSS Energy 製品ターゲットです。

販売上の利点としてのカスタムサイズ

• ケースの長さ、幅、高さは、エンジニアリングレビューの後、お客様のバッテリートレイに合わせて再バランスをとることができます。

• 取り付けベース、保持機能、キャリーハンドルの位置を車両レイアウトに合わせて調整できます。

・コネクタ位置やケーブル取出し方向を変更することで、よりすっきりとした設置が可能です。

• 最終的な寸法は、セルの配置、電流経路、構造、熱、および保守性の要件に左右されます。

仕様

詳細

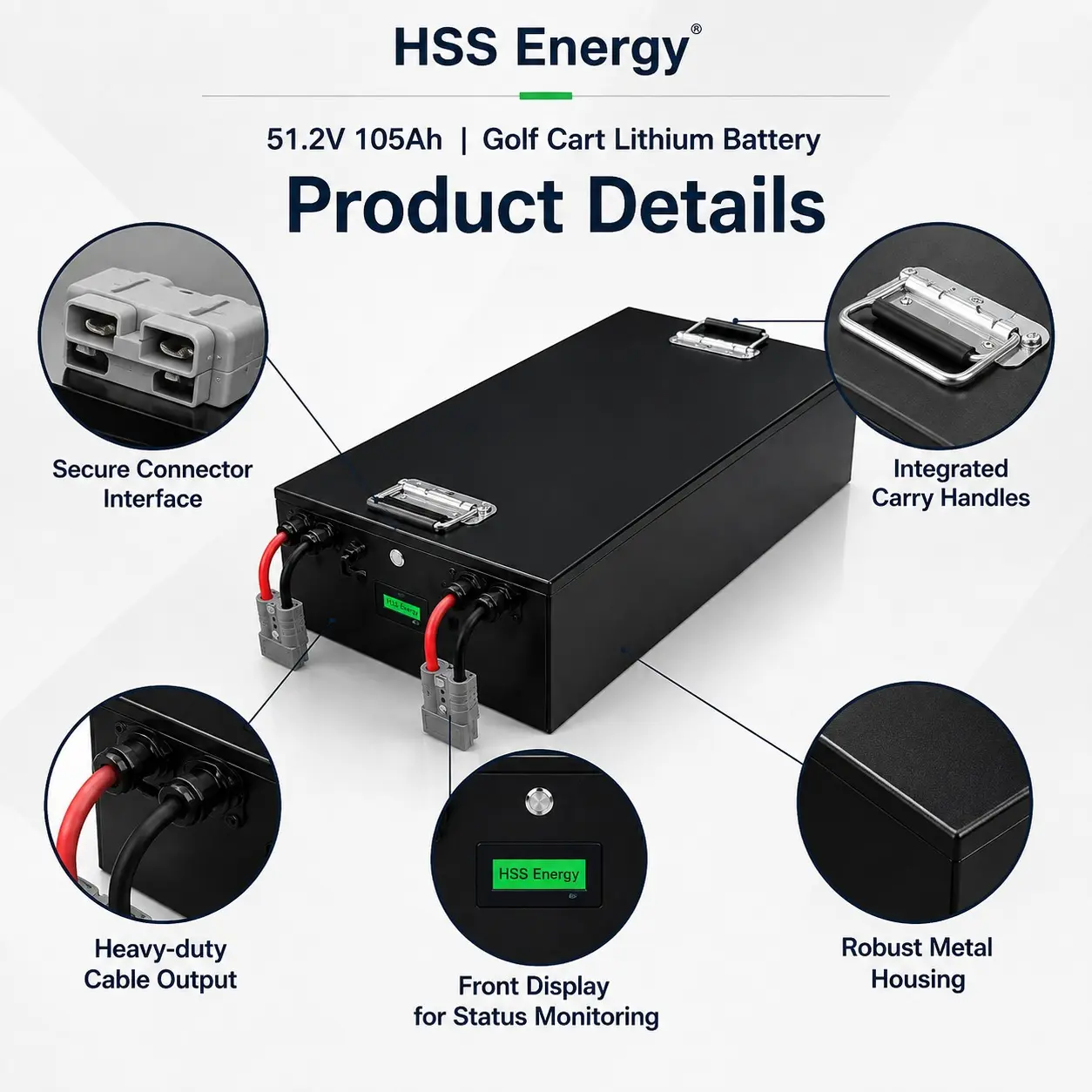

電源インターフェース

前面大電流ケーブル/コネクタのレイアウト。コネクタ ファミリはプロジェクトで選択可能

出力制御

弱電流スイッチ機能によりリファレンスプラットフォームのバッテリー出力を制御可能

ステータス/SOC

外部ディスプレイをサポート。参考構成に示す前面ステータスインジケーター

コミュニケーション

RS485をサポート。 Bluetooth アプリでバッテリーの状態を確認;コントローラプロトコル一致後のCANはオプション

BMS

プロジェクト固有の保護設定を備えた 200A スマート BMS

充電インターフェース

58.4V LiFePO4 充電プロファイル。プロジェクト要件によって選択された充電器電流

車両の統合

コントローラー、モーター、ハーネス、ヒューズ、コネクター、アクセサリーDC-DC、通信を1つのシステムとして見直す必要がある

構成可能な製品要素

• ケースの寸法とバッテリーコンパートメントのフィット形状。

• 高電流コネクタ ファミリ、ケーブル長、出口方向。

• BMS 保護制限は、承認されたコントローラー/モーターの要求に適合します。

• RS485 / Bluetooth / ディスプレイ機能。プロトコルレビュー後のCAN。

• 充電ソリューション、アクセサリ電源の統合、およびインターフェイスのレイアウト。

• プライベートラベル、ロゴ、パッケージング、およびプロジェクト文書。

購入者が送るべきもの

• ゴルフ カートのブランド、モデル、年、または車両プラットフォームの図。

• 既存のバッテリー システム電圧とバッテリー コンパートメントの寸法。

• モーター/コントローラーの定格、連続的な需要、およびピーク電流の予測。

• 充電器のモデルまたは必要な充電プロファイル。

• コネクタ、ディスプレイ、通信、およびアクセサリ電源の要件。

• 目標数量、ブランド化、認証、およびパッケージングのニーズ。

お問い合わせCTA

HSS Energy に車両モデル、トレイの寸法、コントローラー/モーターのデータ、充電要件、および優先インターフェイスを送信します。プロジェクトをレビューし、生産前に適切な 48V クラスのパック構成を提案します。
