6S 80Ah UAV ドローンバッテリー

利用可能なベイ断面積を使用して、HSS Energy 6S 80Ah UAV ドローン バッテリーのサイズに関する問い合わせを開始します。幅が 75mm であるため、パック全体が 75mm 正方形のフォーマットにはなりません。本体の厚さは 117mm、長さは 350mm です。身体に沿って拘束を計画し、短い端に電源コネクタとバランス ハーネス用のスペースを残しておきます。これにより、長さではなく幅がレイアウトを制御する場所を評価する候補になります。 このモデルがお客様の設置要件に適合するかどうかを評価するには、見積もり、詳細なバッテリー仕様、および大量注文の価格について当社の営業チームにお問い合わせください。

この6S80Ahパックとは何ですか？

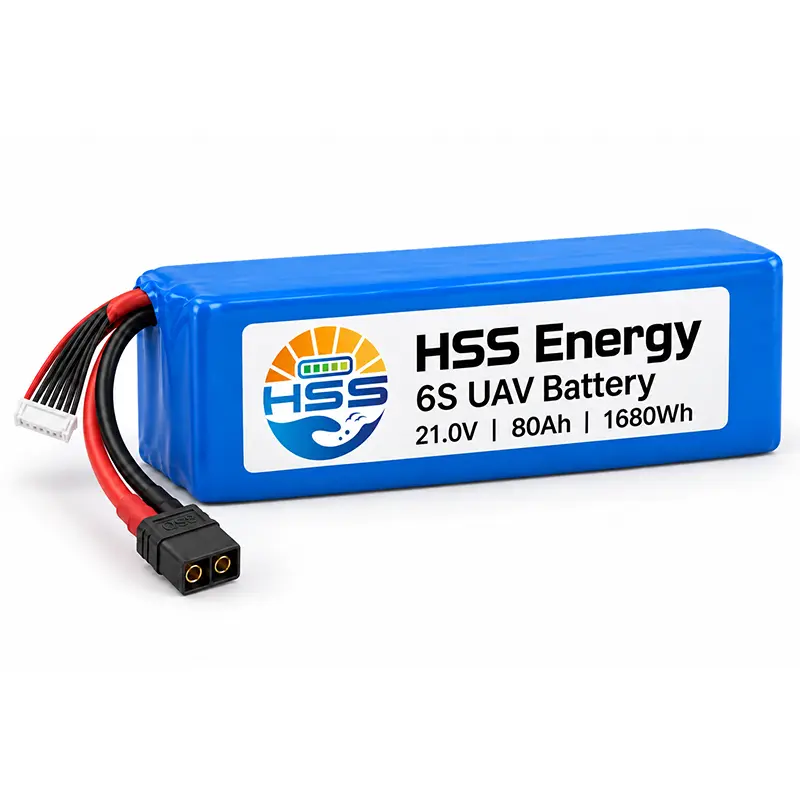

6S 80000mAh UAV バッテリーは、単一の 80Ah セルではなく、完全な 6 シリーズ パウチセル バッテリーです。セル、絶縁体、外部ラップ、および接続リード線を組み合わせて、エンジニアリング評価用にすぐに設置できる形式にまとめます。公称エネルギーはパックを表します。細胞密度の図は、その細胞プラットフォームを表しています。

幅に制限のある設置の利点

長いバッテリー ベイの幅に制限がある場合は、6S 80Ah バッテリー パックを比較する価値があります。リードの出口が短いため、長い側面がサポートと拘束に利用できます。このレイアウトの利点は、残りの厚さ、取り付けクリアランス、機体のバランスが機能する場合にのみ役立ちます。

その連続電流定格により、推進設計者は短パルス許容値とは別の動作制限を得ることができます。仕様に記載されている最大電流を通常の動作点として扱うのではなく、離陸や回復を含む実際の飛行負荷に照らして選択してください。

技術仕様

環境条件とサイクル寿命条件

機械的寸法

オプションのインターフェース

公称エネルギーは電圧に容量を掛けたものです。セルのエネルギー密度は、完成したパックのエネルギー密度ではありません。動作温度制限は充電温度の許可を確立するものではありません。

応用分野: 調査および検査評価

電気入力、ペイロード バジェット、バッテリー ベイがこの構成に一致する調査または検査プラットフォームには、6S 80Ah UAV ドローン バッテリーを検討してください。有益な疑問は、完成した航空機が適切な着陸予備を持って意図したルートを実行できるかどうかであり、バッテリーの写真が既存のパックに似ているかどうかではありません。

最初の屋外評価の前に

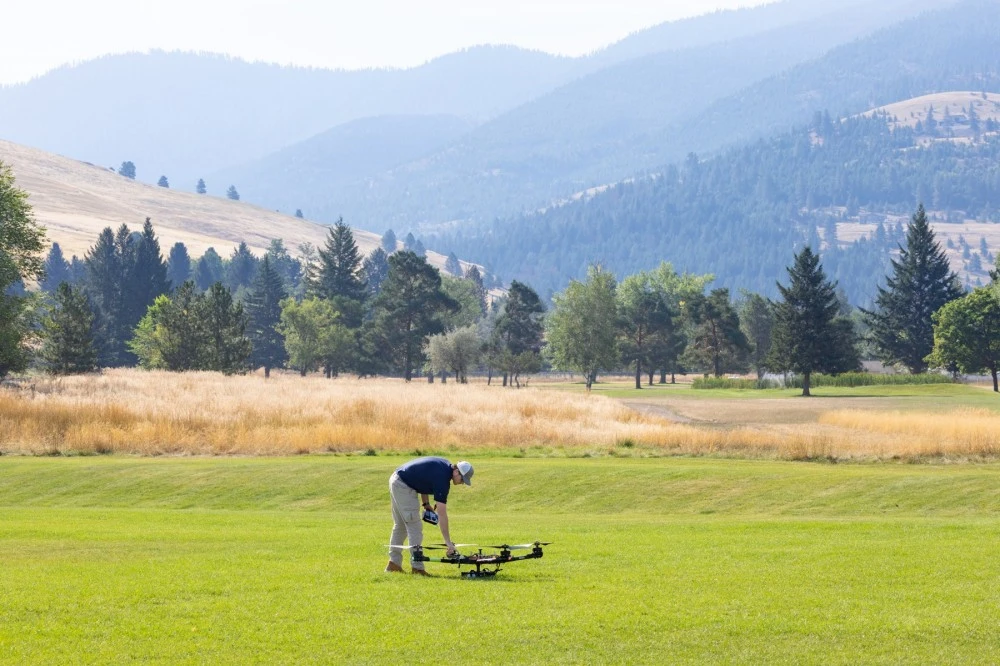

モンタナ州における NASA の FireSense の取り組みは、現場での準備と飛行監視の独立した例を提供します。写真は NASA ARC/ミラノ・ロイアコノの著作物であり、HSS 動力の航空機ではなく、そのプロジェクトを示しています。独自の評価として、ベンチチェックから航空機承認の飛行テストに進む前に、拘束、コネクタへのアクセス、およびケーブルのクリアランスをチェックしてください。

飛行記録を使用して次の構成を決定する

80000mAh UAV バッテリー パックを評価する場合は、ペイロード、天候、飛行時間、負荷時の電圧を一緒に記録します。より軽いペイロードでより長い飛行をすることは同等の比較ではありません。これらの観察は、エネルギーの制限と取り付け、接続、または推進力の不一致を区別するのに役立ちます。

生産ワークフロー: セルプラットフォームからパックまで

HSS Energy は商用供給パートナーからのセルを使用しています。彼らの製造写真は、パウチセル製品の背後にあるサプライチェーンを可視化します。これらは、この個別の 80Ah 構成の製造記録としては表示されません。調達では、選択したセル プラットフォームを、合意されたパック図面および受け入れ要件に接続する必要があります。

材料の準備と電極の加工

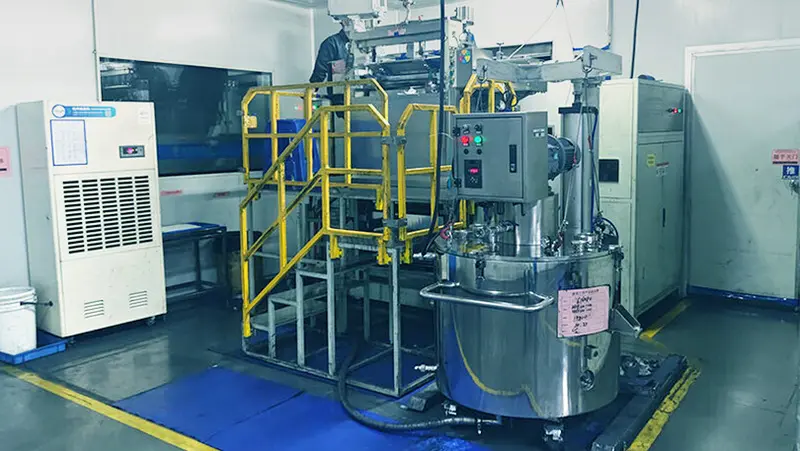

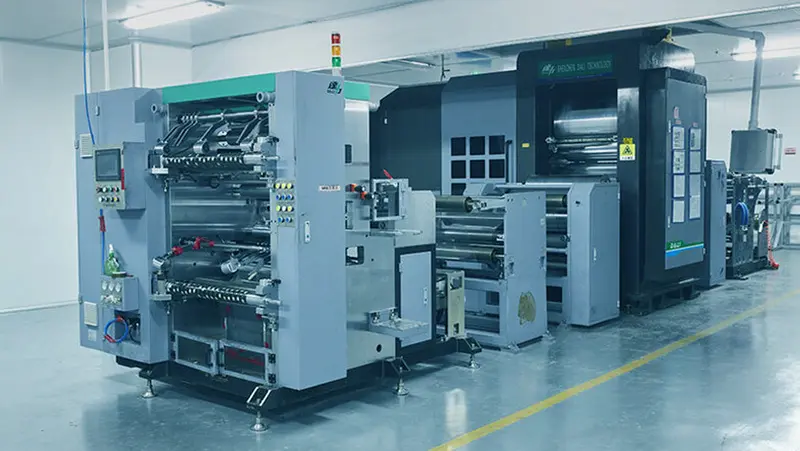

80Ah 半固体電池の場合、材料の指定だけでは電解液の配合や製造公差は開示されていません。パートナーの画像は、混合およびロール処理装置を示しています。これらの段階は上流のセル製造を示していますが、具体的な配合とプロセス設定は公開されているパック仕様とは別のままです。

セルの製造とパック構成

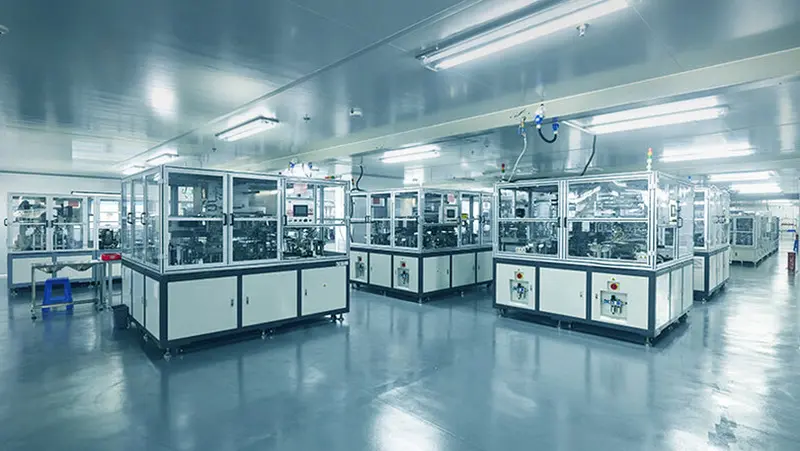

セルの製造と完成したパックの組み立ては別の段階です。密閉型生産設備はセル製造のコンテキストに属します。注文されたパックの構成レビューでは、外装とインターフェースが最終決定される前に、セルの指定、直列配置、接続レイアウト、および絶縁要件を特定する必要があります。

21V UAV バッテリー充電器プロファイルは、シリーズ数だけから選択されたアクセサリとしてではなく、その構成の一部として扱います。セルのプラットフォーム、コネクター、またはエンベロープへの変更は、サンプルとリピート注文が同じ基準で評価されるように、最終的な技術契約に反映される必要があります。

バッテリーベイの図面から始めます

HSS Energy に、使用可能なベイの寸法、航空機の電圧範囲、負荷プロファイル、構成見積もりの​​予定数量を送信します。キャビティの公称サイズだけでなく、パックの接続と取り外しに必要なスペースも含めてください。

よくある質問

機体を変更せずに既存の 6S LiPo を置き換えることはできますか?

「6S」だけではありません。完全な電圧ウィンドウ、充電器プロファイル、負荷要件、本体エンベロープ、および接続配置を比較します。このモデルは 25.8V の充電カットオフを使用します。交換が承認される前に、既存の 6 シリーズ設定をその値と照合する必要があります。

私のバッテリーベイは幅75mmです。パックは入りますか？

公称幅は 75 mm ですが、まったく同じ幅のベイには製造公差、取り付け、または拘束の余地がありません。 3 つの本体寸法すべてと合意された寸法公差を確認し、パッド、取り付け、および短端ケーブルに必要なスペースを追加します。

1680Wh の飛行時間はどれくらいですか?

公称エネルギーだけでは飛行時間を決定しません。航空機の平均出力、ペイロード、飛行プロファイル、温度、着陸予備力は、使用可能なミッション期間に影響します。測定された出力と制御されたサンプル飛行を使用してルートを評価します。このパックには固定飛行時間の請求はありません。

最大 800A にはどのような条件が適用されますか?

指定された最大値は、SOC 50% を超える場合に 10 秒間 800A です。連続放電は240Aです。ケーブル、コネクタ、航空機の制限も、意図した負荷に一致する必要があります。

オプションの QS8 コネクタは 800A パルスに自動的に適していますか?

いいえ。パックレベルのパルス定格はコネクタの承認ではありません。実際の電流プロファイルについては、選択したコネクタ、嵌合コンタクト、配線ルート、および接続品質を確認する必要があります。名前だけでコネクタを選択するのではなく、完全なインターフェイスを指定します。

400Wh/kg は完全なバッテリーを表しますか?

いいえ、400Wh/kg は指定されたセルのエネルギー密度です。公称パックエネルギーは 21.0V と 80Ah から計算して 1680Wh です。これらの値はさまざまな量を表します。

別のケーブル長や本体レイアウトをリクエストできますか?

必要な図面と嵌合インターフェイスをレビューのために提出します。ケーブルまたはコネクタのリクエストは、セルの配置や本体サイズの変更とは異なります。後者は質量、電気的制限、および文書化に影響を与える可能性があります。見積書では、標準範囲内のすべての変更を約束するのではなく、承認された構成を特定する必要があります。

リピート注文する前に評価サンプルで何を確認すればよいですか?

最初に実際の取り付けクリアランス、拘束、コネクタへのアクセスを確認してください。次に、合意された電気制限に対して充電設定と航空機の負荷を評価します。承認されたケーブル、コネクタ、および図面のリビジョンを記録して、リピート注文が同じ容量ラベルのみではなく同じ構成を参照するようにします。

一般的な価格ではなく有用な見積もりを取得するには何を送信すればよいですか?

6S 80Ah UAV ドローン バッテリーの場合は、ベイの図面、サポートされている電圧範囲、連続負荷および過渡負荷、コネクタの極性、および目標数量を提供します。動作環境と必要なドキュメントを追加します。これにより、見積もりでは、バッテリー自体だけでなく、インストールとインターフェイスの選択にも対応できます。
