HSS Energy の China 6S 16000mAh UAV バッテリーは、OEM およびカスタム UAV 統合向けに明確に定義された 22.2V / 16Ah エネルギー クラスを提供します。 355.2Wh の公称エネルギー、約 1480g の完成パック質量、および 50 x 78 x 195 mm のエンベロープにより、バッテリー ベイ、重心バジェット、電流プロファイル、およびミッション リザーブを 1 つのシステムとして評価する必要がある小型および中型民間航空機のエンジニアリング レビューに適しています。
この製品は、独自の航空機バッテリー システムのドロップイン代替品として提供されるものではありません。最終的な適合性は、航空機の電気アーキテクチャ、コネクタ規格、充電器プロファイル、取り付け方向、熱環境、および承認されたサンプル検証によって異なります。

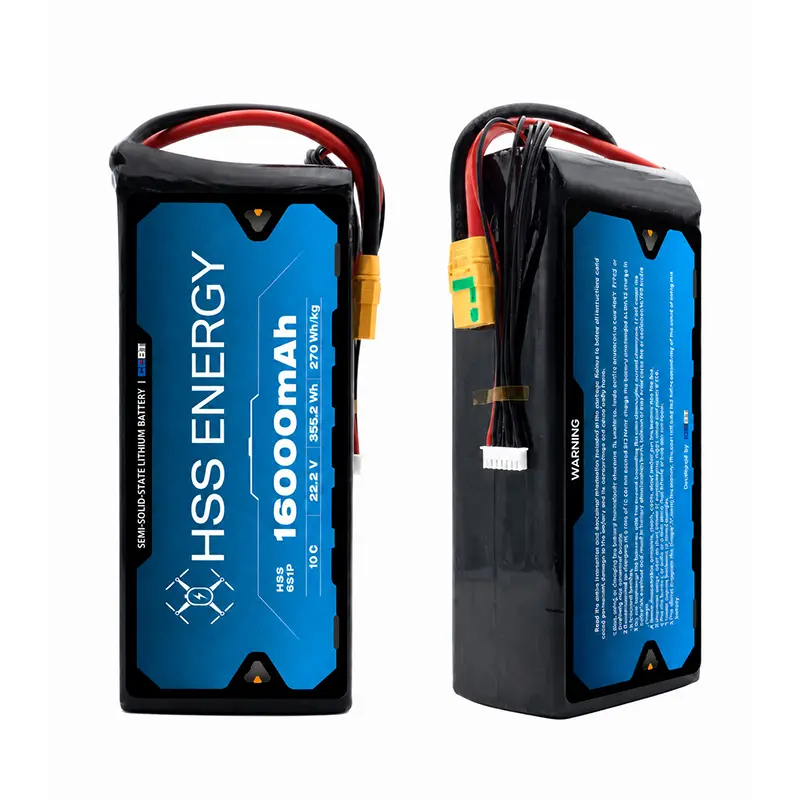

HSS Energy HSS 6S16Ah の製品の正面図と側面図。
パラメータ
仕様
製品型式
ハイス6S16Ah
電池のタイプ
半固体リチウム電池
構成
6S1P
公称電圧
22.2V
公称容量
16000mAh / 16Ah
公称エネルギー
355.2Wh
セルのエネルギー密度
270Wh/kg セル値
計算されたパックのリファレンス
約355.2Whから約240Wh/kg 1.48kg
最大充電電流
1Cで16A
充電終止電圧
25.2V
放電終止電圧
15.0V
連続放電
3Cで48A
最大吐出量
10℃で最大160A。承認された構成に対して定義された該当するピーク期間
サイクルライフの参考値
約200〜400サイクル。この範囲の終わり付近では、指定された条件下では、利用可能な容量は通常、初期定格容量の約 80% まで低下します*
使用温度
-20℃~55℃
保管条件
-20℃~40℃。 85%RH以下
寸法 (幅 x 奥行き x 高さ)
50×78×195mm。公差 +/-3 mm
重さ
約1480g
パワーリード線
12AWG、150 mm、オプション
電源コネクタ
XT60、オプション
バランスハーネス
22AWG、150 mm、オプション
バランスコネクタ
XH-7P B0 ~ B6 用、オプション
* 実際のサイクル結果は、充放電レート、放電深度、温度、保管方法、休止プロトコル、および寿命基準によって異なります。承認されたパック構成に適用される条件を購入前に確認してください。
セルレベルのエネルギー密度のリファレンス。これは、完成したパックの特定のエネルギーを主張するものではありません。
約240Wh/kgパック
355.2Wh の公称エネルギーと約 1.48kg の完全なパックの質量から計算されます。
48A連続
持続負荷の評価に使用される検証済みの連続パック定格。
この 6S 16Ah UAV バッテリーの主なエンジニアリング値は、設置エネルギー、パックの質量、電流能力、および比較的狭い 50 mm のパック幅の間のバランスです。 160A という数字は、連続定格ではなく最大放電境界です。該当するピーク持続時間は、承認されたバッテリー構成と動作条件に従って定義されます。
半固体 UAV バッテリーの指定は、この SKU に使用されている承認済みのバッテリー技術を識別します。セルのエネルギー密度の数値と完成したパックの比エネルギーの数値は別々に表示されるため、調達チームはセル レベルとパック レベルの主張を混同することなく電気プラットフォームを比較できます。
サンプルの承認前に、22.2V 16000mAh UAV バッテリーを電気的にだけでなく機械的に航空機に適合させる必要があります。バッテリーベイの寸法、挿入方向、ケーブル出口、コネクタのクリアランス、重心位置、拘束方法、天びんインターフェースへのアクセスを確認してください。標準の機械的エンベロープは 50 x 78 x 195 mm で、公差は +/-3 mm です。
HSS 6S16Ah の機械的エンベロープとオプションの電源/バランス インターフェイスのリファレンス。
パックサイズ
利用可能な参照オプションは、すべての注文に自動的に含まれるわけではありません。コネクタ、極性、ケーブル長、ワイヤゲージ、取り出し方向は承認図またはサンプル構成でご確認ください。
現在の商用ドローンのワークフローには、一般に、地図作成、測量、インフラ検査、安全監視、反復可能なルートミッションが含まれます。この HSS 構成は、より重い 30Ah ~ 40Ah パック カテゴリに移行することなく、中程度のエネルギー クラスを必要とするカスタム 6S 航空機向けに位置付けられています。
代表的なUAV運用シーン。最終的な航空機の互換性には技術的なレビューが必要です。
主な役割
検査、マッピング、測量ワークフローのための小型/中型カスタム商用 UAV 統合。
二次的な役割
パックの質量とバッテリー ベイの幅に制限があるセキュリティ監視やその他のカスタム マルチコプター ミッション。
顧客フィルター
独自の DJI、Autel、またはその他の密閉型バッテリー システムのドロップイン交換品ではありません。使用前に電圧、電流、コネクタ、ベイ、充電器、CG を検証してください。
マッピング ドローン バッテリーや検査ドローン バッテリーを探しているお客様にとって、重要なスクリーニングの質問は容量と電圧だけではありません。サンプルが承認される前に、平均電流、短いピーク電流、航空機の離陸重量制限、コンパートメントの寸法、ペイロードプロファイル、および充電器のアーキテクチャをレビューする必要があります。
HSS Energy は、サンプル構成を見積もる前に、航空機の電気データとバッテリー ベイの図面を確認できます。
この 16Ah 構成は、次のような場合により強力に適合します。
次の場合は、別の HSS プラットフォームを検討してください。
この航空機はカスタム 22.2V / 6S 電気アーキテクチャを使用しています。
航空機バスには、異なる公称電圧プラットフォームが必要です。
約 1.48 kg のパック質量と 50 mm のパック幅が機械的予算に適合します。
このプロジェクトでは、大幅に多くの設置エネルギーが必要となり、より大きなパックの質量/体積を受け入れることができます。
承認された動作条件下では、連続需要が 48A パック定格内に収まることが確認されています。
必要な持続電流が検証済みの 48A 連続定格を超えているか、別の高電流構成が必要です。
OEM および輸出プロジェクトの場合、調達の信頼性は仕様表以上のものに依存します。 HSS Energy は、構成レビュー、サンプル準備、生産管理、バッテリーのエージング / 検証ワークフローをサポートしているため、注文したパックが承認された電気的および機械的定義と照合してチェックできます。

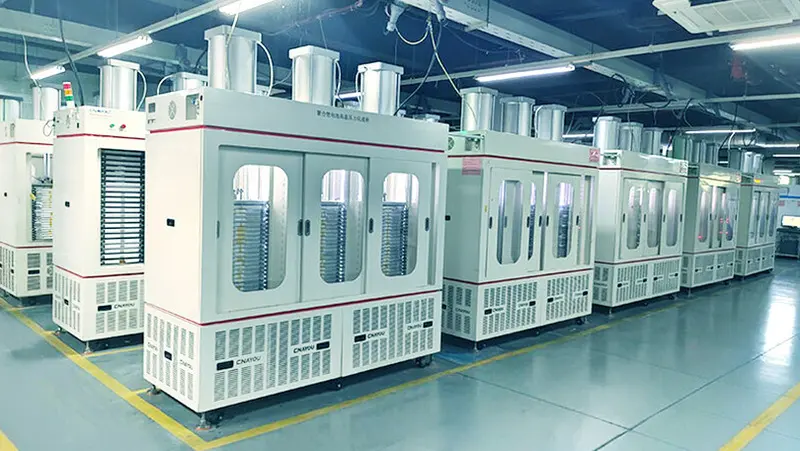

製造プロセスの証拠として使用されるバッテリーの劣化および検証装置エリア。
1. 株式の要件
航空機の電圧、平均/ピーク電流、重量制限、バッテリーベイ、コネクター、充電器、サンプル量。
2. 構成の確認
電気的制限、ケーブル/コネクタの配置、寸法、ラベル、および許容基準を確認してください。
3. サンプルの評価
機械的な取り付け、電気的動作、コネクタの配線、およびアプリケーション固有の動作条件を確認します。
4. 注文図面の承認
大量生産のスケジュールを立てる前に、合意された構成を凍結します。
UAV モデル/アーキテクチャ
平均電流とピーク電流
ターゲットミッションプロファイル
最大バッテリー重量
電池収納部のサイズ
コネクタ/ケーブルの要件
サンプル量
充電器/残高要件
航空機データを共有する
UAV 要件を送信する
サンプルレビューに移動
リクエスト構成
はい。 XT60 は参照オプションとして利用可能ですが、コネクタのタイプ、極性、ワイヤゲージ、ケーブル長、およびケーブル出口方向を注文した構成で確認できます。
いいえ、連続放電は3℃で48Aです。 160A / 10C の数値は最大放電境界であり、その適用可能な持続時間は承認された構成と動作条件によって異なります。
最大充電電流は 16A で、充電カットオフは 25.2V です。最終的な 6S 構成用に承認された充電器とバランス接続を使用してください。
注文した構成に対して別途承認されたパックレベルのサイクル寿命テストがない場合は、フロントエンド基準として約 200 ~ 400 サイクルを使用します。この範囲の終わり付近では、指定された条件下で利用可能な容量が初期定格容量の約 80% まで低下します。実際の結果は動作条件および保管条件によって異なります。
標準封筒は 50 x 78 x 195 mm で、公差は +/-3 mm です。実現可能性を検討するために、別のバッテリー ベイの図面を送信します。
いいえ。これは OEM/カスタム 6S バッテリー プラットフォームです。航空機の電圧アーキテクチャ、電流需要、コネクタ、充電器、コンパートメントのサイズ、重心の要件を確認した後にのみ評価する必要があります。
はい。サンプル価格、製作スケジュール、構成図、受入条件などをお見積り時にご確認いただけます。
航空機のモデル/アーキテクチャ、現在のプロファイル、バッテリー ベイの図面、重量制限、コネクタ、充電器情報、およびサンプル数量を送信します。 HSS Energy は、見積もりとサンプルの準備の前に構成を確認します。
