6S 30000mAh UAV バッテリー

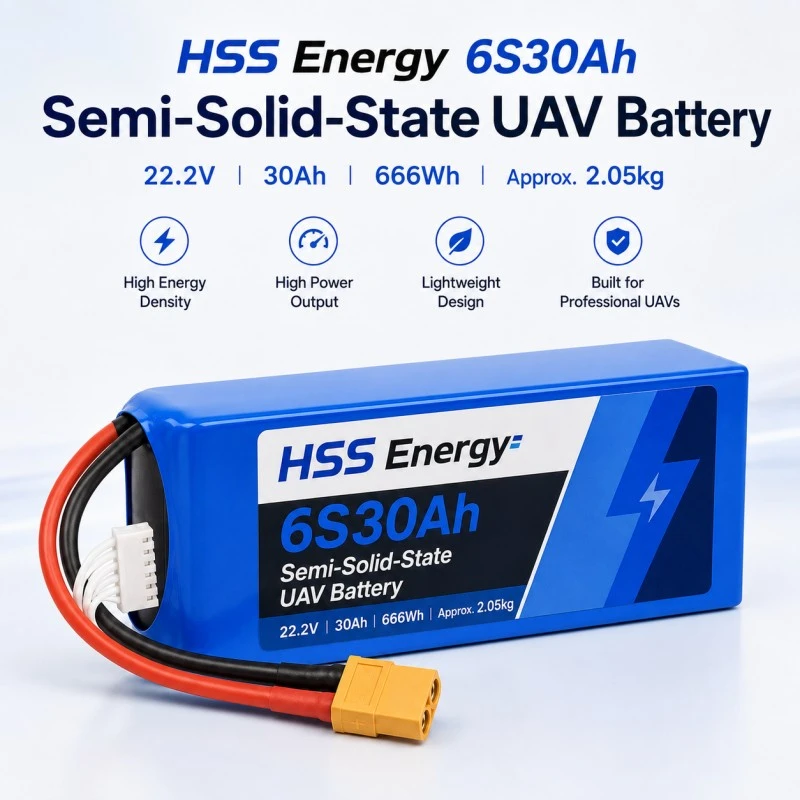

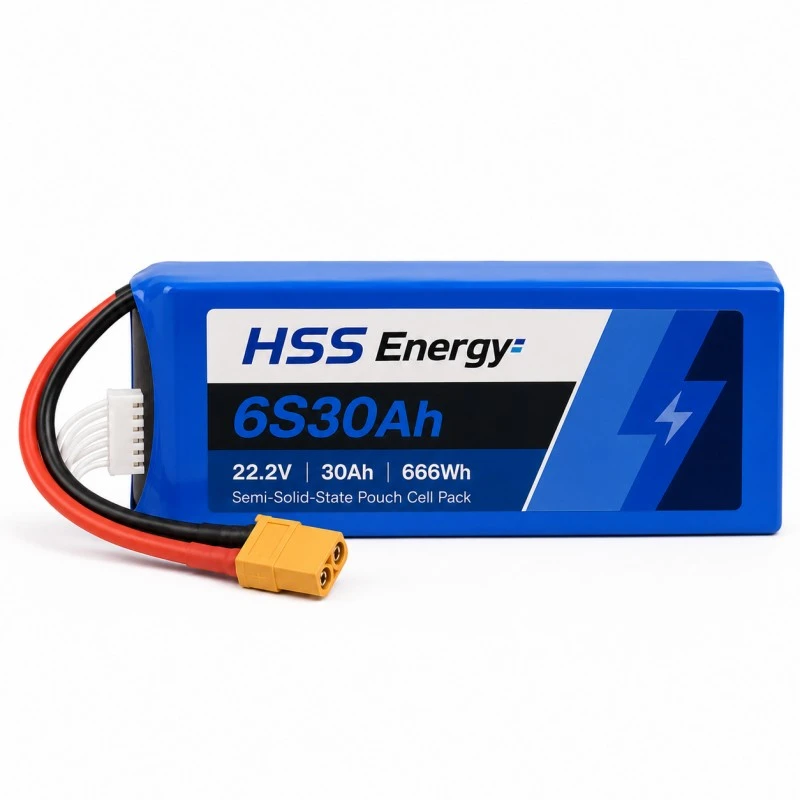

HSS Energy が提供する 6S 30000mAh UAV バッテリーは、350Wh/kg の個別セル プラットフォームを中心に構築された 22.2V、30Ah の半固体パックです。公称エネルギーは 666Wh、完成パックの質量は約 2.05kg で、完成パックの基準値は約 325Wh/kg と計算されます。幅が 68 mm であるため、パッケージは 40 Ah 高エネルギー プラットフォームよりも大幅に狭くなり、検証済みの 90 A 連続定格により、この SKU は軽量の 16 Ah および 22 Ah オプションとは異なる役割を果たします。

購入の主な理由は最大容量だけではありません。 HSS 6S30Ah は、使い慣れた 22.2V アーキテクチャを維持しながら、より強力な持続電流ステップを必要とするカスタム 6S 航空機プログラム向けに位置付けられています。最終的な適合性は、航空機の電圧制限、定常電流と最大電流、最大電流持続時間、バッテリー ベイの形状、コネクタ、充電器のプロファイル、温度、およびサンプルの検証によって決まります。

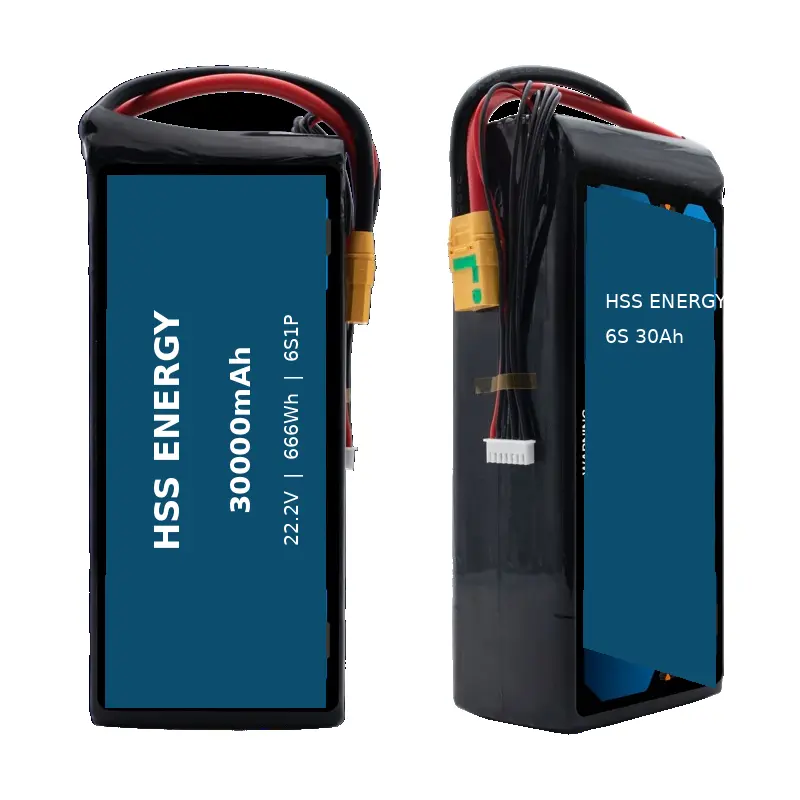

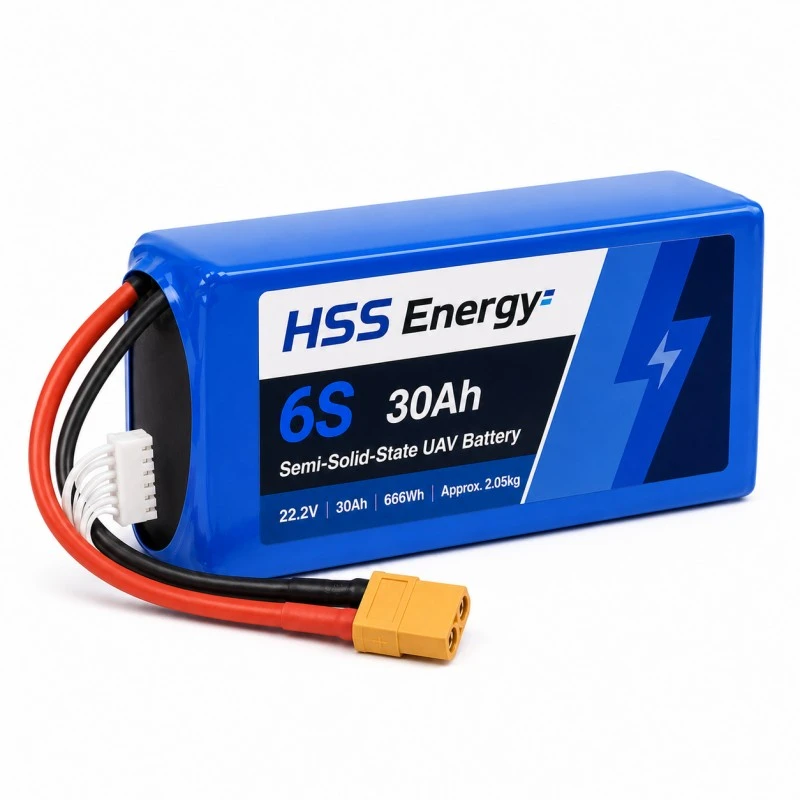

HSS Energy HSS 6S30Ah の製品の正面図と側面図。

製品仕様 - 電気およびエネルギー

製品仕様 - 操作、機械、インターフェース

サイクル寿命の結果は、充放電速度、放電深度、温度、保管方法、および寿命の基準によって異なります。承認された注文構成に適用されるテストおよび合格条件を使用します。

電流境界: 持続負荷が 1 番目、最大電流が 2 番目

この半固体 UAV バッテリーの検証済み連続定格は 3C で 90A です。 300A の値は 10C の最大放電定格であり、連続電流として扱うべきではありません。適用可能な最大電流持続時間は、承認されたバッテリー構成、開始条件、冷却、温度、および航空機のデューティ サイクルに従って定義されます。推進システムが電流の上限に近づくたびに、測定された電流ログを提供します。

HSS 6S 製品マトリックスに 30Ah が存在する理由

HSS 6S30Ah は、拡大された 22Ah ページでも、縮小された 40Ah ページでもありません。そのマトリックスの役割は、6S ファミリ内のより高い持続電流です。以下の比較は、検証済みのエネルギー、質量、連続電流、セル プラットフォーム、および機械的エンベロープに基づいた製品ファミリーの選択ガイダンスです。これは航空機の互換性を自動的に示すものではありません。

HSS 6S22Ah と比較すると、30Ah プラットフォームは 177.6Wh の公称エネルギーと 24A の連続電流を追加し、おおよそのパック質量が約 430g、幅が 13mm 増加します。 40Ah 高エネルギー プラットフォームと比較して、HSS 6S30Ah は公称エネルギーが 222Wh 少ないものの、連続電流定格が 10A 高く、約 300g 軽量で、より薄くて短い 68 x 78 x 195 mm のエンベロープを使用しています。これが、6S 高電流 UAV バッテリーの役割がファミリー全体で重複するのではなく、30Ah スロットに属する理由です。

適用用途: より多くの持続電流を必要とする現用 6S 航空機

30Ah ドローン バッテリーのポジションは、持続的な電力需要が中心的な選択要素であるカスタム 6S 航空機を対象としています。主に適合するのは、約 2.05kg のバッテリー質量と 68 x 78 x 195mm のパッケージに対応できるカスタム 6S ユーティリティまたは実用的なマルチローター プラットフォームです。二次評価には、完全な電圧、電流、機械的および充電器の要件が確認されている場合、互換性のある農業、産業観測、または大型マルチコプター プロジェクトが含まれます。

機械的および電力経路の適合

UAV リチウム バッテリー パックは、個別の容量番号としてではなく、航空機の設置の一部として評価される必要があります。重心、拘束、コネクタへのアクセス、ケーブルの曲げ半径、冷却、バッテリーの取り外し経路、および最大取り付けエンベロープを確認します。リファレンス 10AWG 電源リードと XT90 コネクタはオプションであるため、最終的なケーブル長、極性、出口方向、およびコネクタの配置は、承認された図面上で固定する必要があります。

OEM 選択入力

22.2V 30000mAh UAV バッテリーのレビューの場合は、航空機またはプロジェクトのタイプ、動作電圧範囲、定常電流、最大電流と継続時間、ターゲット ミッション プロファイル、最大バッテリー質量、バッテリー ベイの図面、コネクタ、ケーブル長、充電器情報、動作温度、サンプル数量、目的地を HSS Energy に送信してください。

30Ah が適切なマトリックス スロットではない場合

OEMバイヤー向けの生産プロセスの可視化

この高電流 6S プラットフォームでは、プロセスの可視化により、OEM バイヤーがセルプロセスの準備と電極処理装置が製造ワークフローにどのように適合するかを理解するのに役立ちます。下のワークショップの写真は、生産設備と組織化されたプロセスエリアを示しています。これらは製造コンテキストとしてのみ示されています。最終製品の品質要件は、承認された仕様とサンプル受け入れ計画によって定義されます。

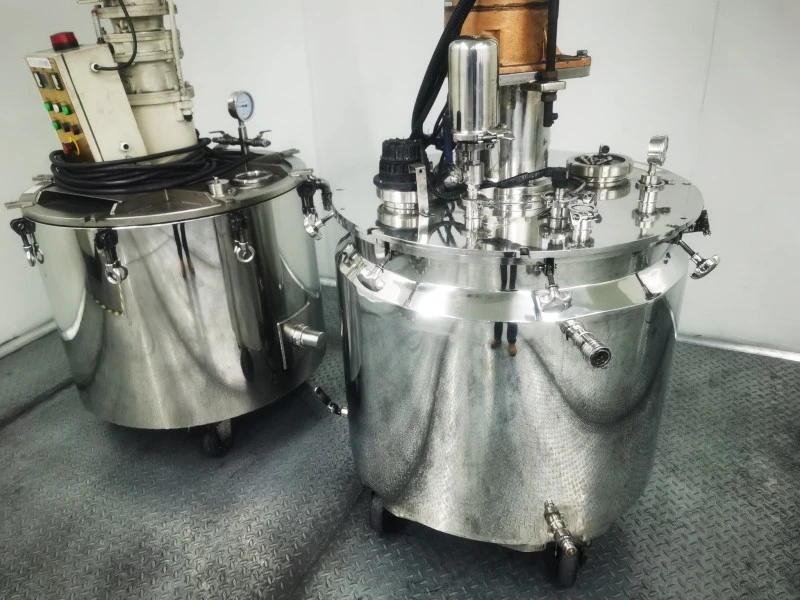

生産エリアのセルプロセス混合装置。

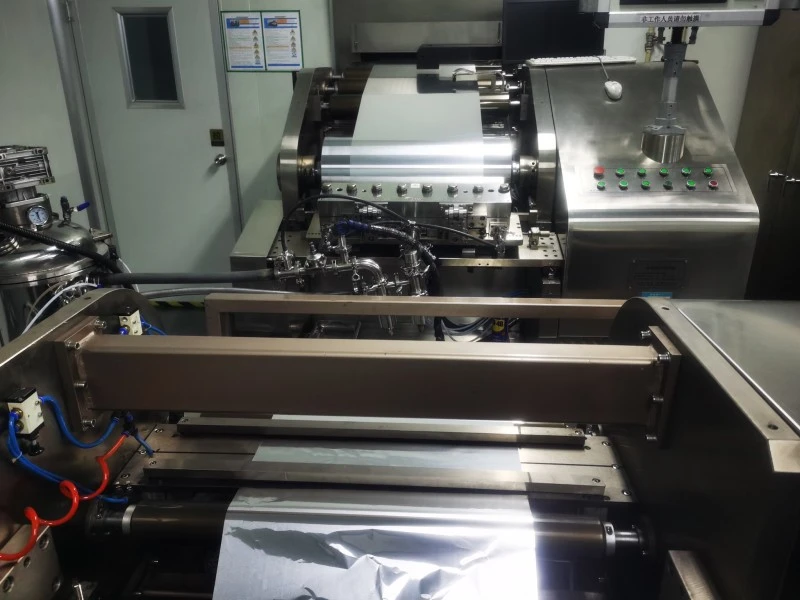

生産ワークフローにおける電極加工装置。

現在の要件からリリースされた構成まで

HSS 6S30Ah の商用化は、容量だけではなく、航空機の現在のプロファイルから開始する必要があります。その後、HSS Energy は、注文図面がリリースされる前に、電気的制限、機械的エンベロープ、ケーブルとコネクタの構成、ラベル、充電器の要件、およびサンプルの受け入れ基準を凍結できます。

OEM 構成の凍結チェックリスト

よくある質問

製品マトリックスにおける HSS 6S30Ah の主な役割は何ですか?

これは、現在の HSS 容量マトリックスにおける高電流 6S オプションです。 666Whの公称エネルギーと90Aの連続放電、および68 x 78 x 195mmのエンベロープを組み合わせており、軽量の22Ahプラットフォームとより高設置エネルギーの40Ahプラットフォームの間に位置します。

350Wh/kg は完成したバッテリー パックを表しますか?

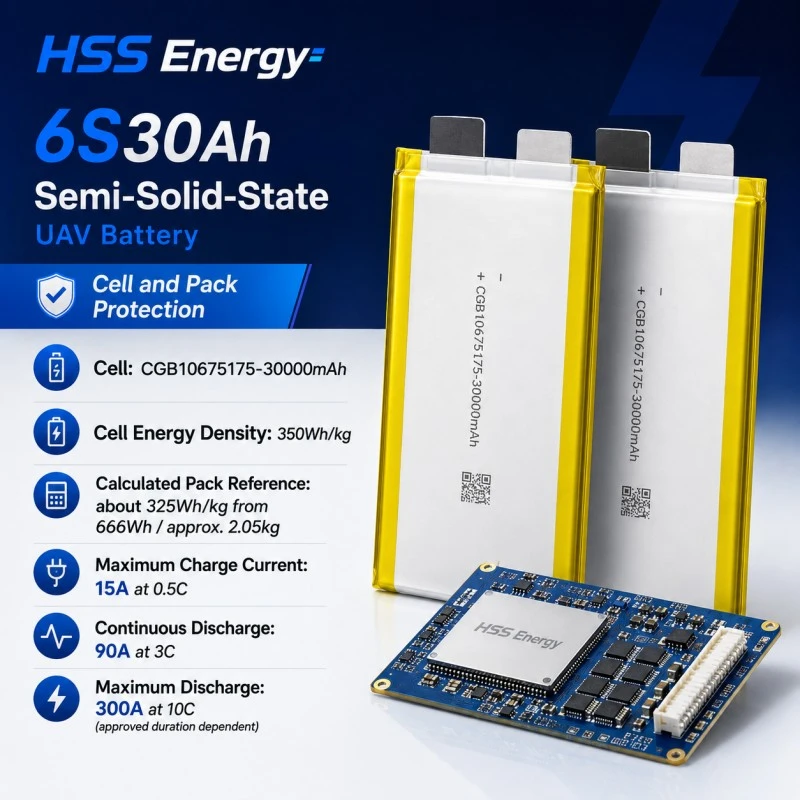

No. 350Wh/kg は、個々のセルのエネルギー密度の値です。 666Wh の公称エネルギーと約 2.05kg の完成質量に基づいて計算された完全なパックの参考値は約 325Wh/kg です。

連続放電定格は300Aですか？

いいえ、連続放電は3℃で90Aです。 300A の数値は 10C での最大放電であり、適用可能な持続時間は承認された構成と動作条件に従います。

なぜ 40Ah ではなく 30Ah を選択するのでしょうか?

90A の連続電流定格、約 300g の軽量化、小型の 68 x 78 x 195mm のエンベロープが、40Ah プラットフォームのより高い設置エネルギーとより高い計算されたパック固有のエネルギー基準よりも重要な場合は、30Ah を選択します。

どのような料金設定が指定されていますか?

最大充電電流は 0.5C で 15A、充電カットオフは 25.5V です。注文した 6S 構成に対して承認された充電器プロファイルとバランス接続を使用します。

XT90、ケーブル長、ケーブル方向はカスタマイズできますか?

リファレンス構成には、オプションの XT90 コネクタ、10AWG 150mm 電源リード、および XH-7P バランス接続が含まれます。最終的なコネクタ、ケーブル長、極性、出口方向を確認し、承認された注文図面に記録できます。

これは独自のスマート UAV バッテリーのドロップイン交換品ですか?

自動的ではありません。独自のシステムでは、電圧や容量を超えた通信、筐体、ロック、監視、または充電機能が必要になる場合があります。航空機のバッテリーインターフェイスと充電器の詳細をレビューのために送信します。

航空機の現在のプロファイル、バッテリー ベイの図面、および充電器の詳細を送信して、HSS Energy が HSS 6S30Ah がサンプリング用の正しいマトリックス位置であるかどうかを確認できるようにします。
