6S 22000mAh UAV バッテリー

HSS Energy の 6S 22000mAh UAV バッテリーは、現在の HSS 6S ファミリ内の狭エンベロープの高エネルギー ブリッジ SKU として位置付けられています。 488.4Wh の公称エネルギーは 16Ah プラットフォームより 133.2Wh 上ですが、完成質量は約 140g 増加し、パック幅は 50mm から 55mm に増加します。厚さと高さは同じ78×195mmクラスのままです。

350Wh/kg という数値は、個々のセル プラットフォームに適用されます。 488.4Wh の公称パック エネルギーと約 1.62kg の完成パック質量を使用すると、計算された完全パックの基準として約 301Wh/kg が得られます。この区別は明確に保たれているため、航空機設計者はセルレベルとパックレベルの値を混同することなく、エネルギー、質量、持続電流、設置スペースを評価できます。

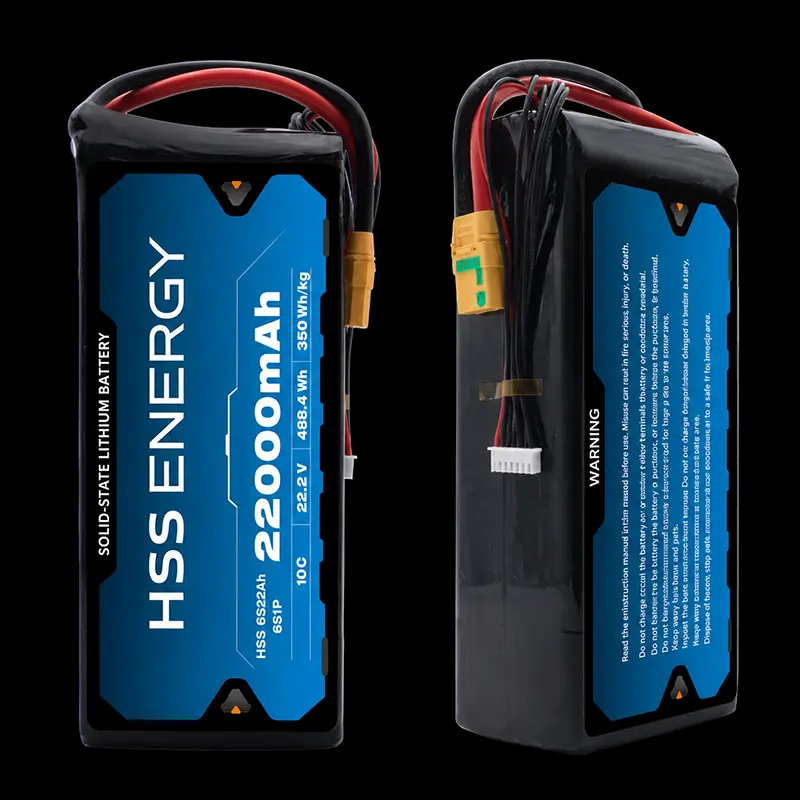

HSS Energy HSS 6S22Ah の製品の正面図と側面図。

製品仕様

実際のサイクル寿命の結果は、充放電速度、放電深度、温度、保管方法、選択した寿命基準によって異なります。承認された HSS 6S22Ah 構成に対して定義された受け入れ条件を使用します。

電源およびバランスインターフェイスのリファレンス

HSS 6S 製品マトリックスにおける 22Ah の役割

6s 22000mAh ドローン バッテリーは、30Ah モデルの小型コピーまたは 16Ah モデルの大型コピーとして位置付けられていません。その役割は、パックを狭い幅 55 mm に抑えながら、設置エネルギーを高める中容量の 6S オプションを購入者に提供することです。以下の表は、製品ファミリーのスクリーニングのための HSS 選択のガイダンスであり、航空機の互換性を自動的に示すものではありません。

22Ah スロットが重要な理由: HSS 6S16Ah と比較して、公称エネルギーは 37.5% 増加しますが、おおよそのパック質量は約 9.5%、幅は 5mm 増加します。 HSS 6S30Ah と比較して、22Ah パックは約 430g 軽く、幅が 13mm 狭く、30Ah プラットフォームはより多くの設置エネルギーとより高い連続電流を提供します。これにより、より大きな 30Ah / 40Ah アーキテクチャに移行する前に、明確な選択ステップが作成されます。 このような位置付けにより、HSS 6S22Ah は、より広い 30Ah クラスに直接移行することなく、16Ah を超える明確なステップを必要とするチームにとって、高エネルギー密度の UAV バッテリーのオプションとなります。

ナローエンベロープの統合: エネルギー、幅、電流

22.2V 22Ah ドローン バッテリーの場合、航空機の適合性は完全なパックの外側から選別する必要があります: 55 x 78 x 195mm の封筒、約 1620g の質量、ケーブル出口、コネクターへのアクセス、拘束、および重心の位置。 22Ah プラットフォームは、HSS 6S16Ah と同じ厚さ 78mm、高さ 195mm クラスを維持しながら、公称幅がわずか 5mm 増加するだけです。

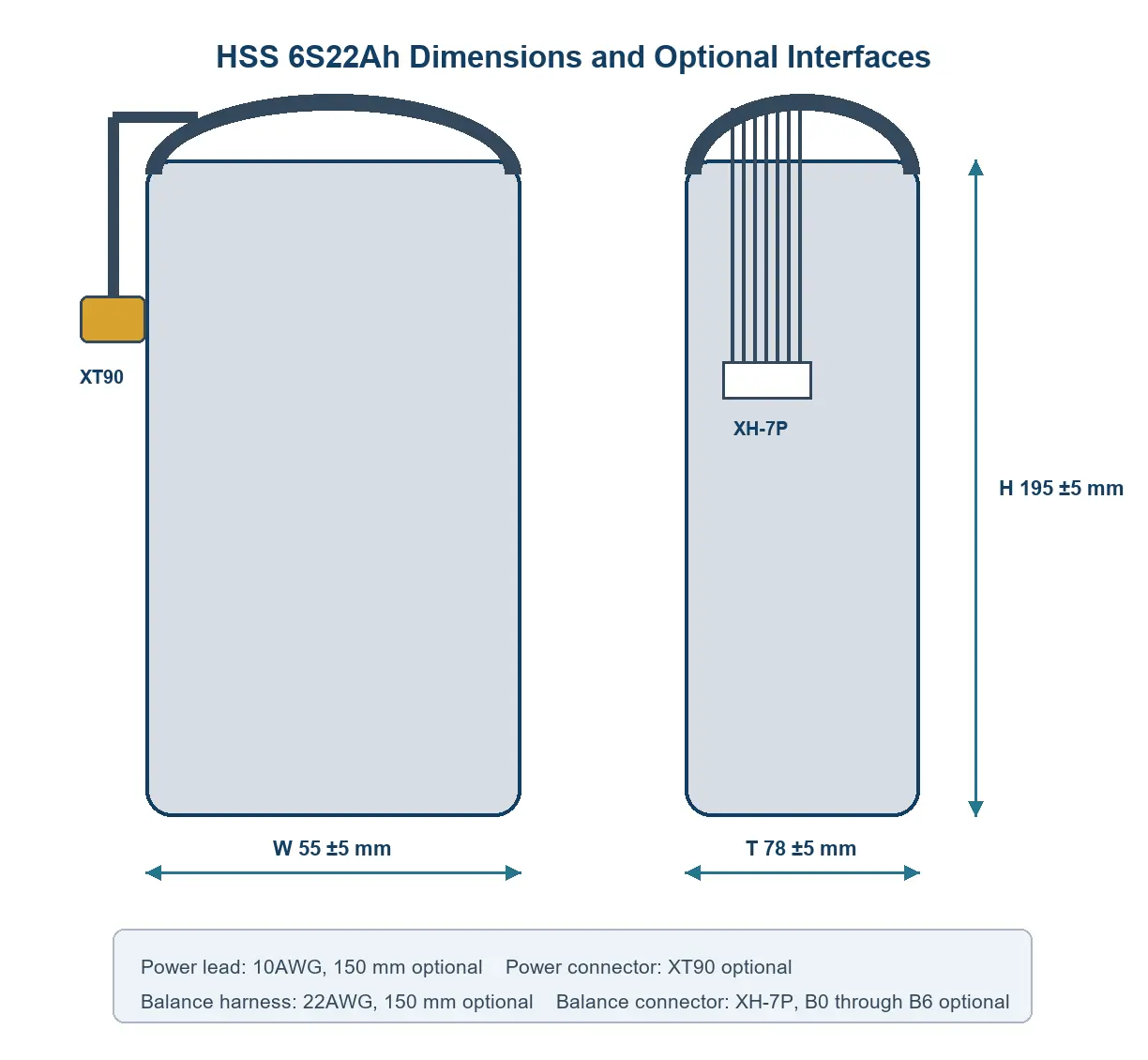

HSS 6S22Ah の寸法およびオプションのインターフェイスのリファレンス。

この 22Ah プラットフォームを誰が評価すべきでしょうか?

HSS 6S ファミリー内の 6S ソリッド ステート バッテリーを比較する購入者にとって、設計上の問題が単に最大容量ではない場合、この SKU が最も強力です。これは、中型のカスタム マルチコプターまたはプロの観察 / カメラ プラットフォームが、コンパクトな 16Ah クラスよりも多くの公称エネルギーを必要としながらも、30Ah / 40Ah の代替品よりも狭くて軽いパックの恩恵を受けるプロジェクト レベルの評価を目的としています。

サンプリング前に確認すべき航空機データ

航空機の公称電圧と最大電圧、測定された平均電流、ピーク電流と継続時間、バッテリーベイの図、バッテリーの最大質量、重心の制約、コネクタ、ケーブルの方向、充電器のプロファイル、動作温度、サンプル量を提供します。 HSS Energy はこれらの入力を使用して、22Ah 構成をサンプル評価に進めるかどうか、または別の 6S マトリックス位置がより適切であるかどうかを決定します。

別の HSS マトリックス位置の方が良い場合

標準化された生産ワークショップとプロセスの可視化

22.2V 22000mAh UAV バッテリーの繰り返し生産は、仕様を決定するだけではありません。 OEM バイヤーは、製造組織とプロセスの可視性にも自信を持っている必要があります。 HSS Energy は、組織化された生産エリアと専用のバッテリー処理装置を使用して、セル/パックの製造ワークフロー、工程内制御、サンプルから生産への引き継ぎをサポートします。承認された構成に対して、正確なプロセス設定とモデル固有の許容基準が定義されます。

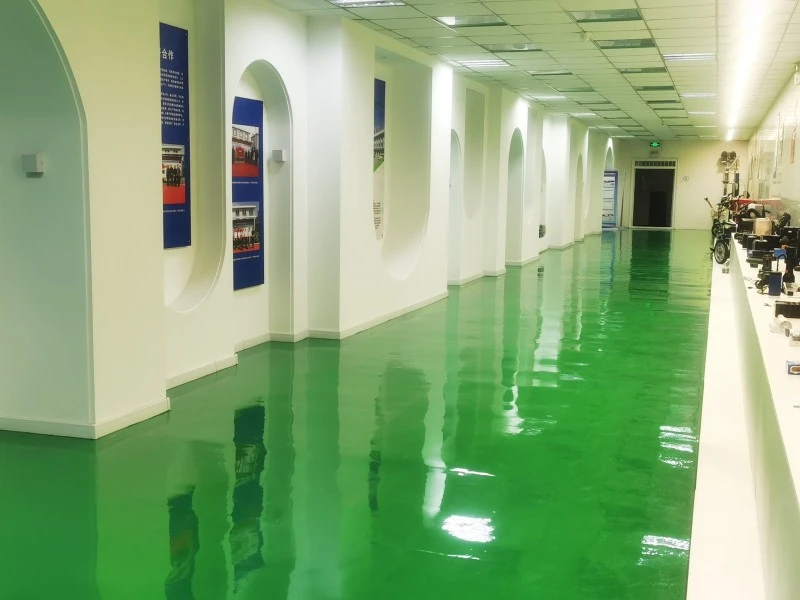

作業場環境の証拠として使用される、組織化された生産エリア。

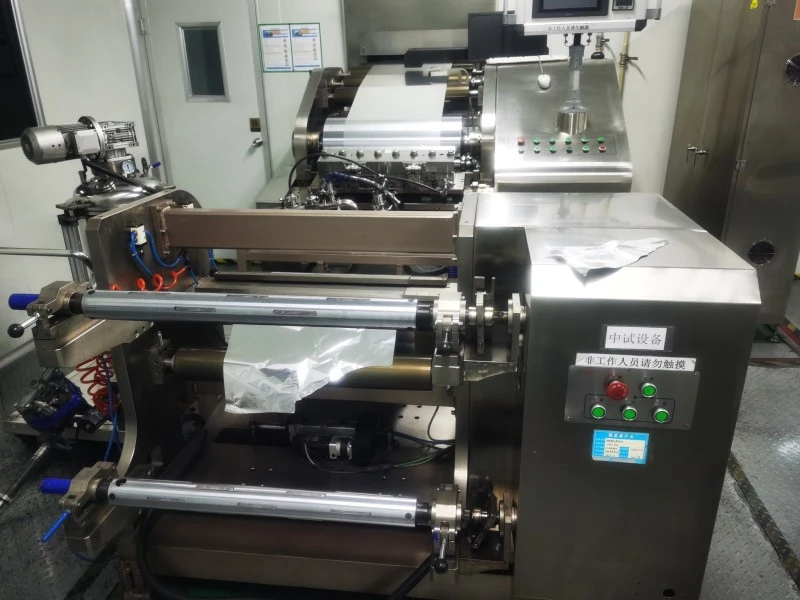

電池生産ワークフローにおけるシート処理装置。

6S の選択から承認された製造構成まで

HSS 6S22Ah は、容量ラベルだけではなく、エンジニアリング レビューを通じてリリースされます。選択プロセスでは、量産前に電気的制限、機械的インターフェース、およびサンプル受け入れを調整します。

このプロセスは、購入者が共通のエンジニアリング ベースで 16Ah / 22Ah / 30Ah / 40Ah ファミリを比較するのに役立ち、注文した各パックを独自の承認済み図面、ケーブル配置、および動作制限に関連付けることができます。

よくある質問

製品マトリックスにおける HSS 6S22Ah の主な役割は何ですか?

これは、コンパクトな 16Ah プラットフォームと大型の 30Ah / 40Ah クラスの中間の容量、高エネルギー 6S オプションです。選択の役割は、検証されたエネルギー、質量、電流、および機械的エンベロープの違いに基づいています。最終的な航空機の互換性については、依然として技術的な検討が必要です。

350Wh/kg は完成したバッテリー パックを表しますか?

No. 350Wh/kg は、個々のセルのエネルギー密度の値です。 488.4Wh の公称エネルギーと約 1.62kg の完成パック質量に基づいて計算された完成パックの参考値は約 301Wh/kg です。

連続放電定格は220Aですか？

いいえ、連続放電は3℃で66Aです。 220A の値は 10C の最大放電定格であり、その適用可能な持続時間は承認された構成と動作条件によって異なります。

どのような料金設定が指定されていますか?

最大充電電流は 0.5C で 11A、充電カットオフは 25.5V です。注文した 6S 構成に対して承認された充電器プロファイルとバランス接続を使用します。

XT90、ケーブル長またはケーブル方向はカスタマイズできますか?

リファレンス構成には、オプションの XT90 電源コネクタと 10AWG 150mm 電源リードが含まれています。コネクタ、ケーブル長、極性、出口方向を確認し、承認された注文図面上で固定することができます。

これは独自のスマート UAV バッテリーのドロップイン交換品ですか?

自動的ではありません。独自の航空機には、電圧や容量を超えた通信、ロック、監視、筐体、または充電機能が必要な場合があります。互換性を検討するために、航空機のバッテリー インターフェイスと充電器の詳細を提供します。

見積もりには何を送ればよいですか?

航空機のモデルまたはプロジェクトのタイプ、電圧範囲、平均電流とピーク電流、ピーク継続時間、バッテリーベイの図面、最大バッテリー質量、コネクタ、充電器、動作温度、サンプル数量、および目的地を送信します。

製品マトリックスからサンプルへの移行

HSS Energy に航空機の要件とバッテリー ベイの図面を送信します。 HSS 6S22Ah が適切なマトリックス位置であるかどうかを確認し、サンプリングと見積りに必要な構成の詳細を準備します。
