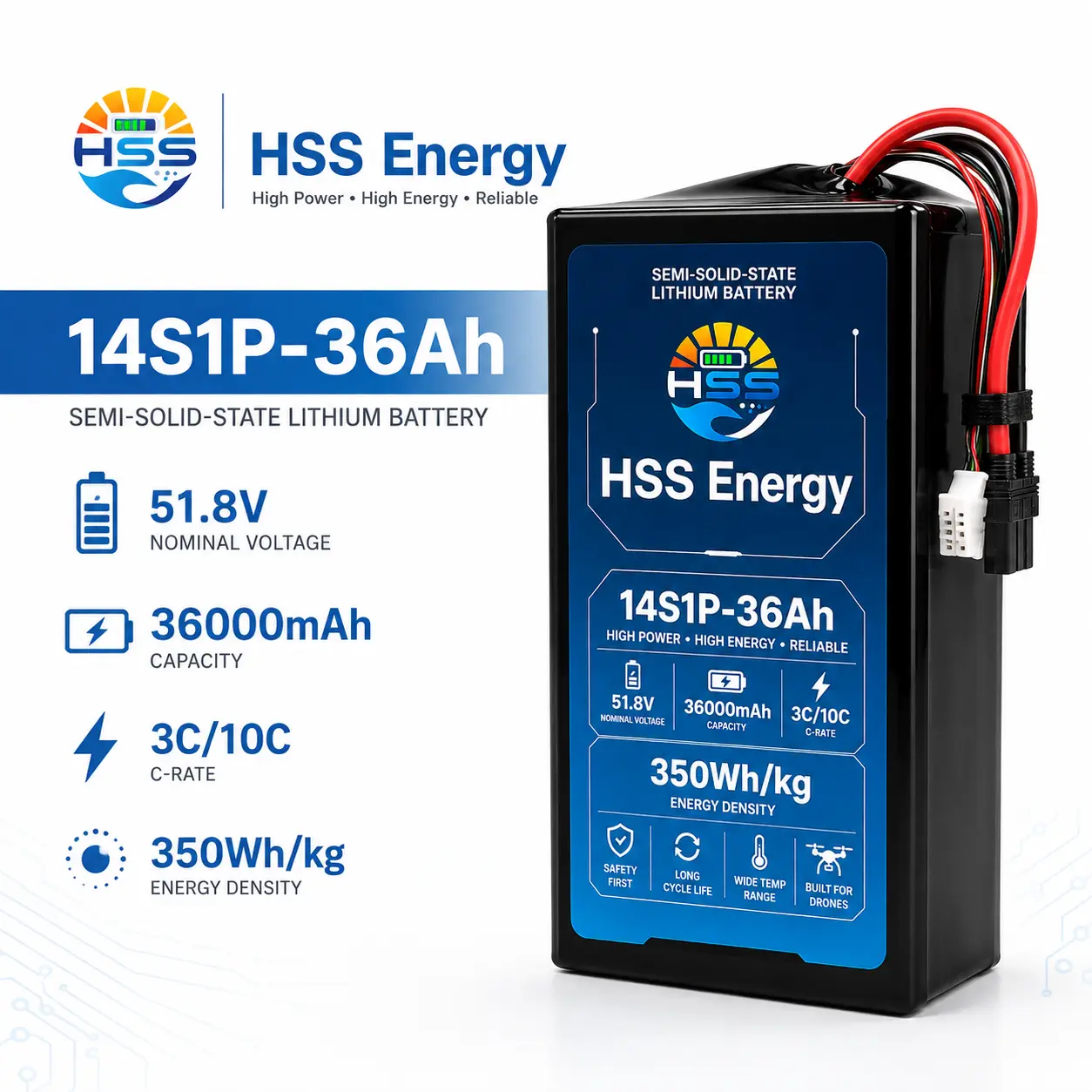

14S 36000mAh UAV バッテリー

HSS Energy 工場が供給する 14S 36000mAh UAV バッテリーは、現在の HSS Energy 14S ファミリのコンパクトな高電圧エントリーです。その役割は「6S よりも容量が大きい」ことではありません。 5.6kgのパッケージで51.8Vで約1.865kWhの公称エネルギーを提供することになる。そのため、航空機の電気システムがより高い直列電圧向けに設計されている場合、非常に大型の 6S パックに代わる有用なアーキテクチャになります。

製品仕様

ラージ 6S パックから 14S パックに移行する理由は何ですか?

14S 36Ah ドローン バッテリーは、航空機が 14S を中心に製造されており、軽量で高電圧構成の 6S80 パックとほぼ同じ公称エネルギーを必要とする場合に合理的です。ベイのサイズやコネクタの詳細を比較する前に、ESC、充電器、電圧の制限から始めます。

電圧アーキテクチャが最優先

51.8V 36Ah UAV バッテリーは 14S 電気システムとして適合する必要があり、6S パックの単純な交換品として扱うことはできません。サンプルの承認前に、ESC またはコントローラーの最大電圧、モーターと推進力の設計、充電器の出力範囲、低電圧しきい値、コネクタ システムおよび配線の絶縁を確認します。

コンパクトな 36Ah プラットフォームの 14S 電気アーキテクチャのスナップショット。電圧の互換性は容量の比較よりも優先されます。

コンパクトな 14S の機械的統合

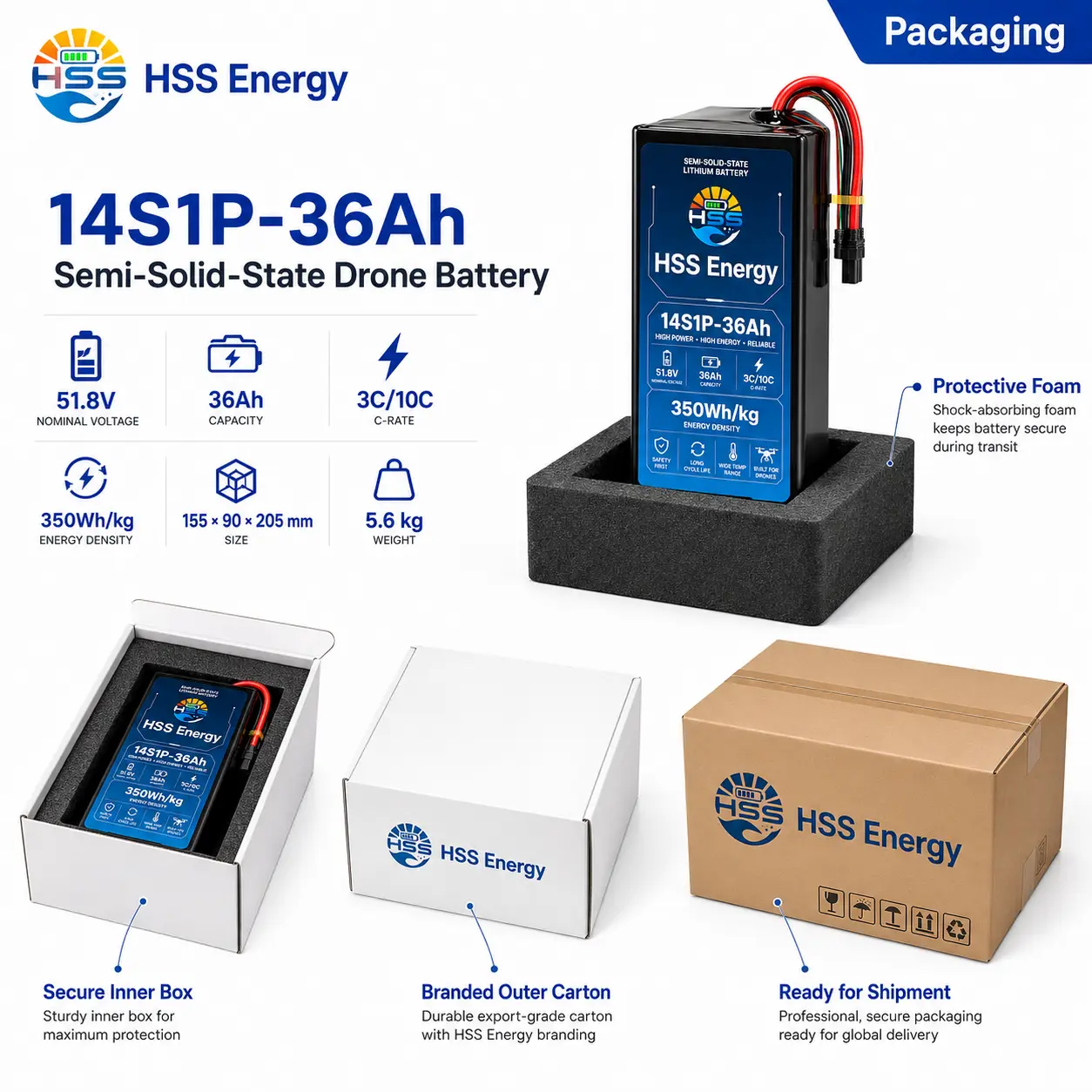

14S1P 36Ah UAV バッテリーは、155 x 90 x 205 mm のエンベロープと 5.6 kg のパック質量を使用しており、現在の HSS 14S シリーズの中で最もコンパクトです。購入者は、ベイの図面、取り付け方向、ケーブルの曲げ半径、コネクタへのアクセス、取り外し経路、重心の影響を確認する必要があります。

アプリケーションと統合のコンテキスト

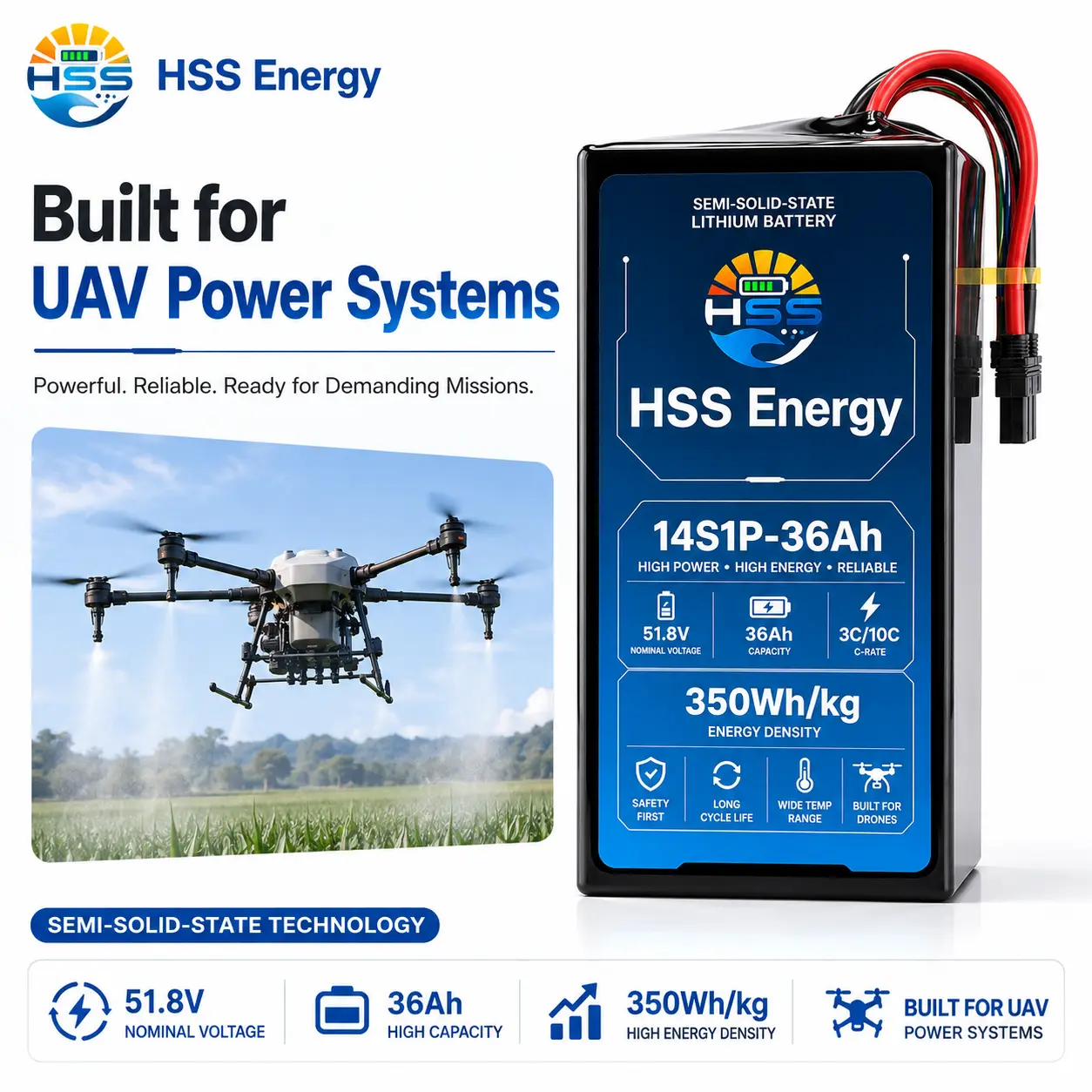

51.8V 36000mAh ドローン バッテリーは、産業用マルチローター、検査プラットフォーム、地図作成用航空機、および 14S 電気アーキテクチャを中心に設計されたその他のプロフェッショナル UAV 用に評価できます。アプリケーションの適合性は、推進電圧、実際の負荷プロファイル、質量許容値、および機械的統合によって決まります。

14S プロフェッショナル UAV アプリケーションのリファレンス。適合性は、推進電圧、負荷プロファイル、質量およびベイの検証によって異なります。

OEM / ODM 構成のレビュー

コンパクトな 14S プロジェクトの場合、HSS Energy はサンプルを構築する前に、ESC 電圧上限、充電器プロファイル、低電圧しきい値、嵌合コネクタ、ケーブル絶縁、ベイの形状、および電流ログをレビューする必要があります。これは、最初にアーキテクチャ移行のレビュー、次に容量の選択です。

航空機を 14S に移動: 最初に確認すること

航空機が 6S または他の低電圧システムから移行する場合、容量は最初の問題ではありません。 ESC、充電器、配線、低電圧設定が 14S に対応していることを確認し、コネクタ、ケーブルルート、バッテリーベイの適合性を確認します。

航空機の電気データから始めましょう

ESC またはコントローラーの電圧制限、充電器プロファイル、低電圧しきい値、電流ログ、ベイ図面、許容質量、コネクターとバランス インターフェイスの詳細、ケーブル配線およびサンプル数量を送信します。

よくある質問

この 14S バッテリーは、同様の Wh の 6S パックを置き換えることができますか?

直接ではありません。エネルギーが類似しているということは、電気的な互換性を意味するものではありません。推進コントローラー、充電器、配線、電圧しきい値はすべて 14S 用に設計する必要があります。

HSS 14S シリーズで 36Ah モデルが重要なのはなぜですか?

はるかに大きな 72Ah および 105Ah の容量クラスに移行する前に、コンパクトな高電圧エントリを提供します。

350Wh/kg の値は何を表しますか?

この 350Wh/kg の UAV バッテリーでは、350Wh/kg が製品に示されている公開エネルギー密度値です。計算された完成パック基準は、1864.8Wh と 5.6kg から約 333Wh/kg です。

どのような最新情報を提供する必要がありますか?

平均電流、最大電流、イベント期間、コントローラー制限、コネクタ要件を提供します。 3C/10C の数値は、最終検証が行われない限り、検証済みのパック電流制限値として使用されません。

サンプル製作前に確認すべきことは何ですか？

14S 電圧の互換性、充電器のプロファイル、ベイの寸法、許容質量、CG、コネクタ/ケーブルのレイアウト、ミッション デューティ サイクルを確認します。
