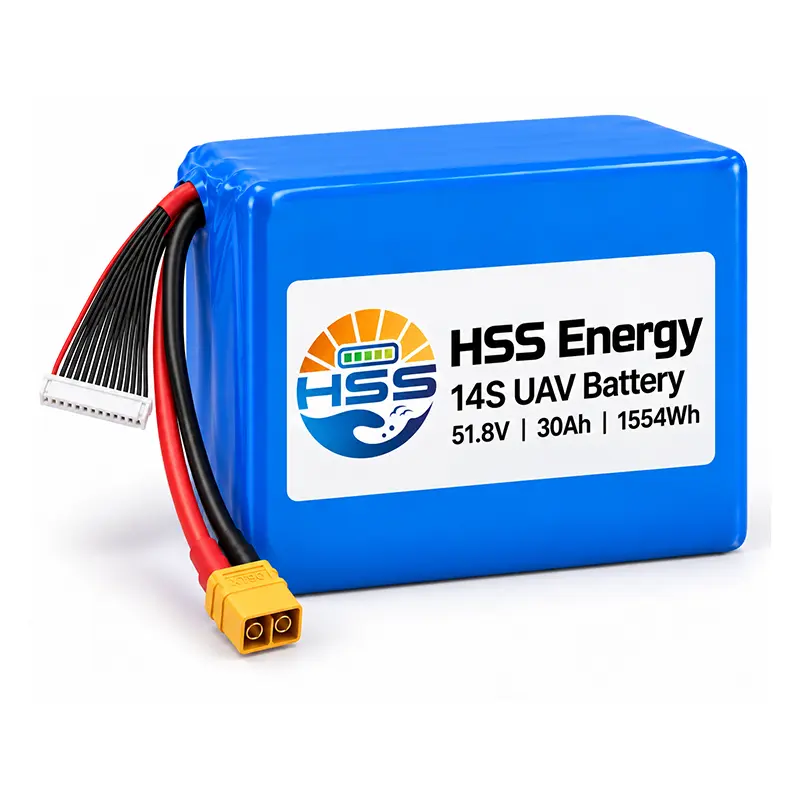

14S 30Ah UAVバッテリー

注文に関するお問い合わせの場合は、HSS Energy 14S 30Ah UAV バッテリーと航空機の完全な電圧範囲を比較してください。 51.8V の公称電圧と 59.5V の充電カットオフは、14S120Ah モデルの 49.0V および 60.2V の値とは異なります。したがって、シリーズ数だけでは置換ルールにはなりません。短いボディは異なる取り付けオプションを提供し、指定されたソリッドステートセルはその構造をセミソリッドモデルと区別します。 カスタム バッテリー ソリューション、OEM/ODM に関するお問い合わせ、工場直接価格については、中国の UAV バッテリー メーカーにお問い合わせください。

動作原理: セルプラットフォーム、直列電圧、パック構造

14S 30000mAh UAV バッテリーは、14 個の直列接続されたセル グループを使用します。直列接続によりパック電圧が確立されます。 30Ah の容量を 14 倍にするわけではありません。指定された固体電池プラットフォームは材料の分類であり、同様に記述されたすべての電池が同一の電解質配合物を使用しているということではありません。

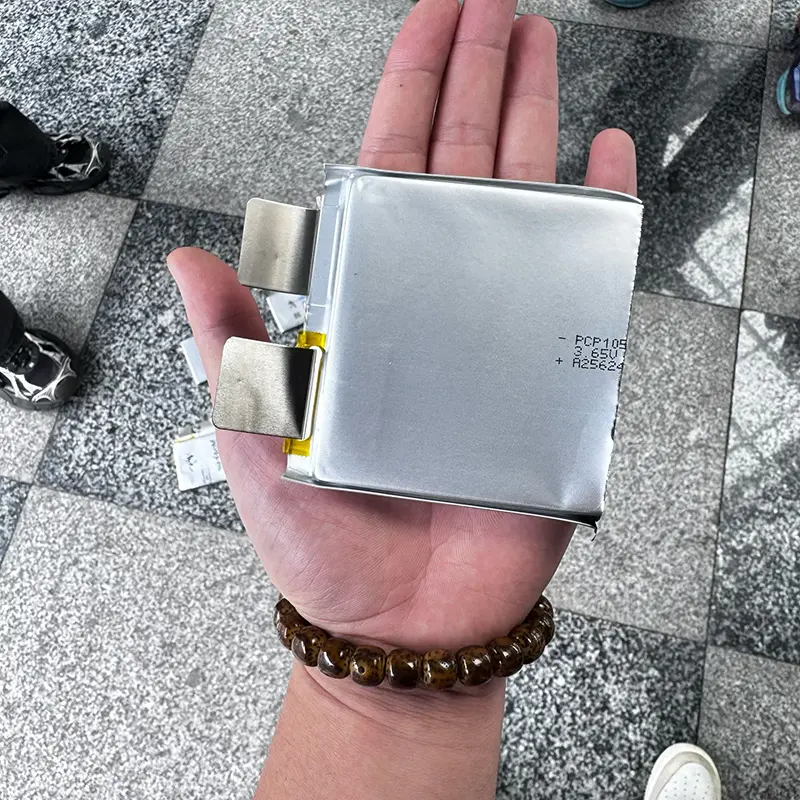

セルレベルでは、電極材料、電解質、およびセパレーターの機能が、密封されたパウチ内の電気化学エネルギーの貯蔵をサポートします。パックレベルでは、電気接続、絶縁、リード配線、外部保護により、選択されたセルがアセンブリに変換されます。サプライヤーの写真にはパウチセルの形状と製造装置が示されています。彼らはこの SKU の独自のレシピを開示していません。

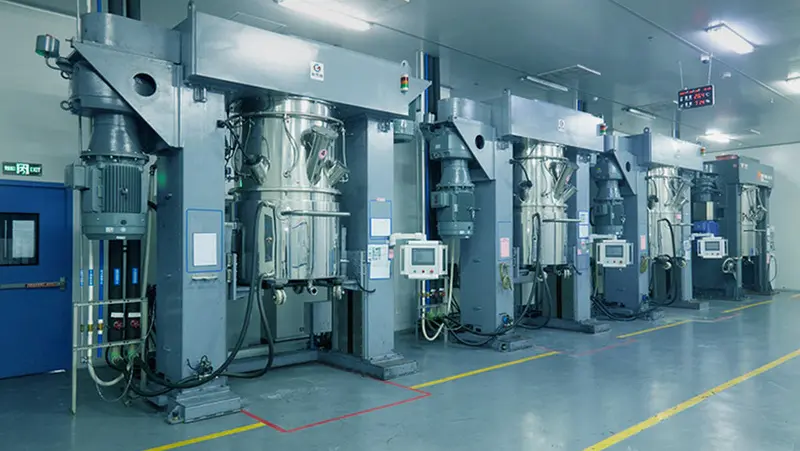

したがって、30Ah 固体電池は、材料用語だけではなく、指定された動作限界と合意された評価によって判断される必要があります。混合装置は上流の材料準備を示しています。完成したパックの正確な配合、プロセス設定、または安全性能を確立するものではありません。

技術仕様

環境条件とサイクル寿命条件

機械的寸法

オプションのインターフェース

公称エネルギーは電圧に容量を掛けたものです。セルのエネルギー密度は、完成したパックのエネルギー密度ではありません。動作温度制限は充電温度の許可を確立するものではありません。

選択のアドバイス: 電気インターフェースから始めます

51.8V 30Ah バッテリーの場合は、コネクタを見る前に航空機の全入力電圧ウィンドウを確認してください。充電器は、指定されたカットオフおよび電流プロファイルをサポートする必要があります。次に、定常荷重と過渡荷重を比較し、次に本体クリアランス、取り付け質量、バランス接続へのアクセスを比較します。

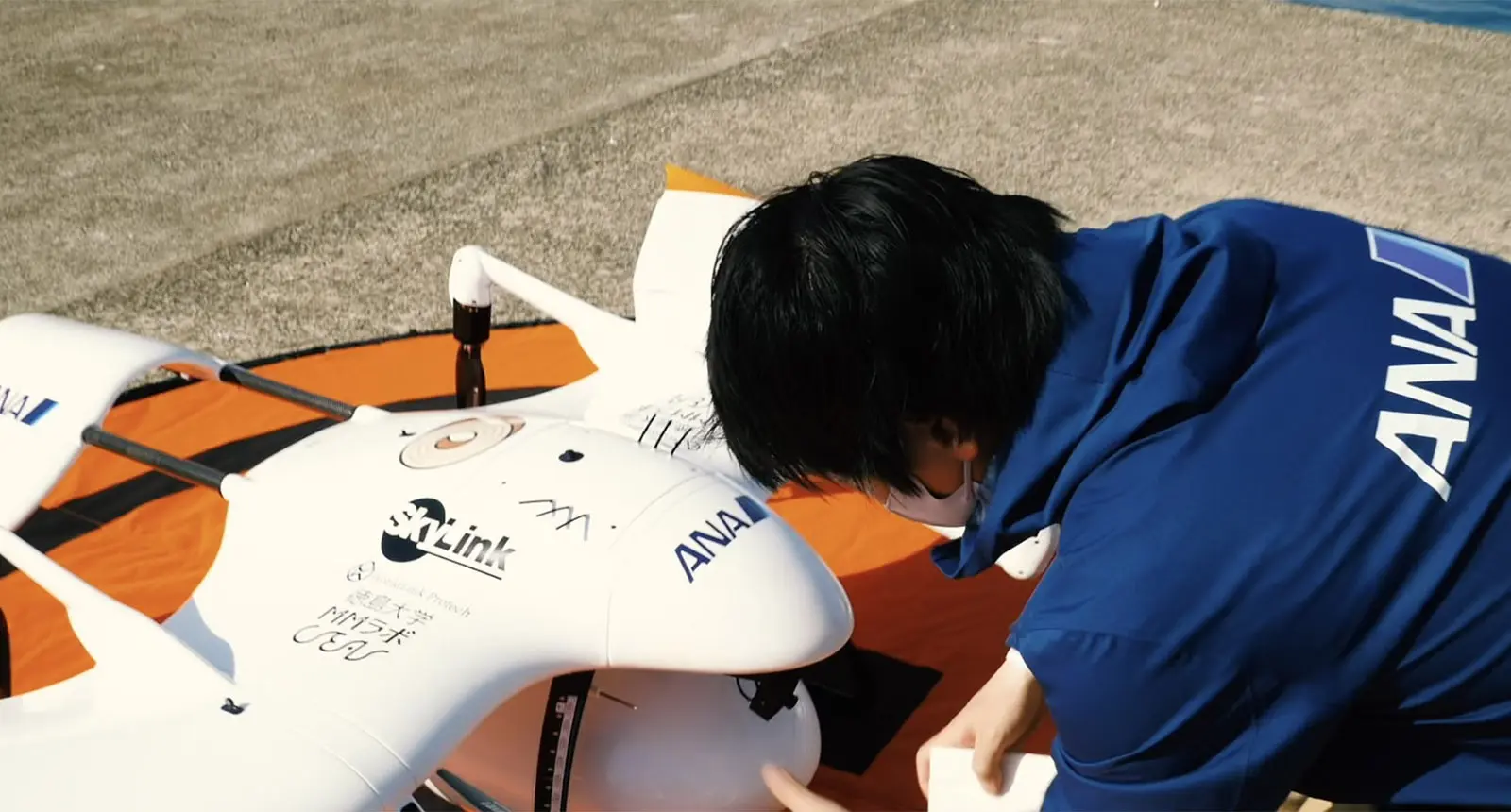

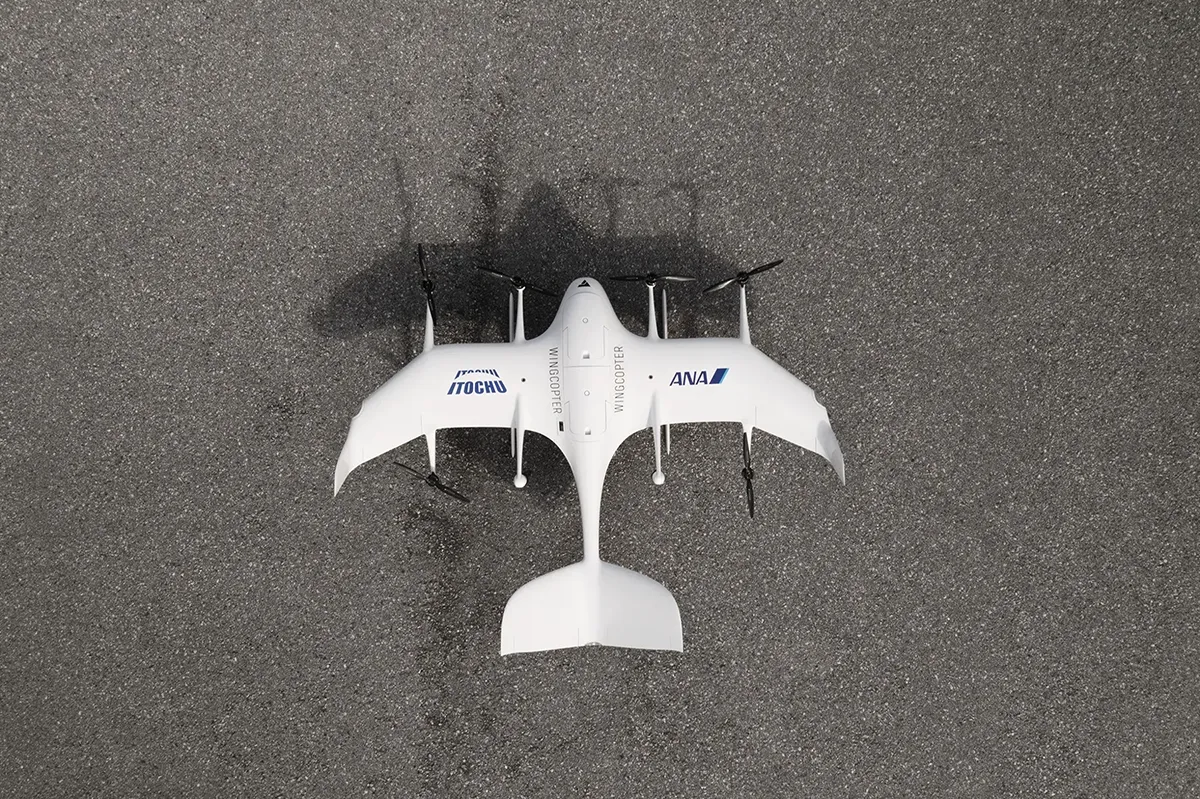

ウイングコプターと ANA の日本での配送活動は、航空機の準備とルート運用の独立した例を提供します。画像は統合に関する質問を組み立てるのに役立ちます。これらは HSS の供給やそれらの航空機との互換性を主張するものではありません。あなた自身の機体を、このパックの電気的および機械的要件に照らして評価する必要があります。

14S 30Ah バッテリー パックの場合は、配線を引っ張らずにパックの接続、検査、取り外しができるようにしてください。特にコンパクトなコンパートメントによりコネクタに手が届きにくい場合には、設置図面に地面の準備とサービス アクセスを記載する価値があります。

製品比較: 30Ah と隣接する 36Ah オプション

14S 30Ah UAV バッテリーと隣接する 14S36Ah 仕様は同じ公称電圧を使用します。異なる質量、寸法、電流制限により、真の選択のトレードオフが生じます。これらは仕様の比較であり、並べての飛行試験結果ではありません。

36Ah オプションでは、公称エネルギーが 310.8Wh、約 1.01kg 追加されます。記載されている幅はわずかに小さいにもかかわらず、ボディは厚く、高さが高くなります。負荷容量が十分であり、軽量または薄型のボディの利点が設置に役立つ場合は、30Ah オプションをお勧めします。追加されたエネルギーまたは連続電流が定義された要件を解決する場合、36Ah を評価します。

構成レビューに HSS Energy を選択する理由は何ですか?

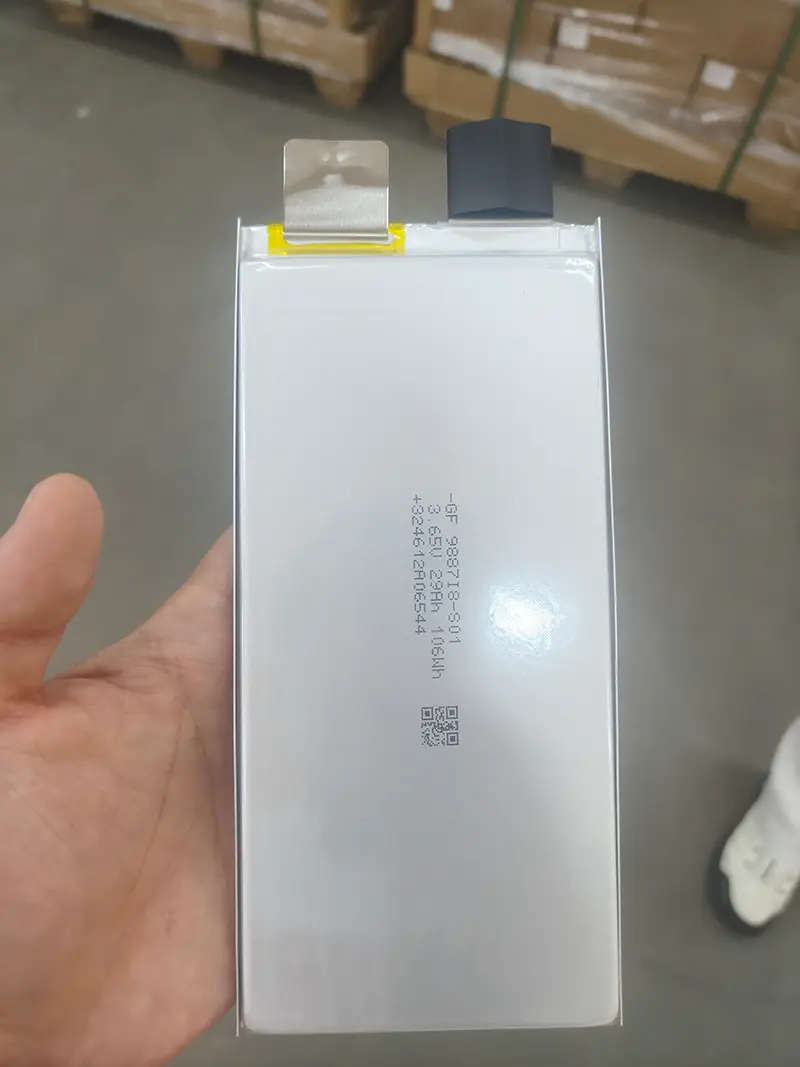

HSS Energy は商用電池サプライヤーと協力し、その電池を使用しています。これにより、構成の議論に具体的なコンポーネントの開始点が与えられます。つまり、対象となるセル プラットフォームを特定し、完成したパックのエンベロープとインターフェイスを確認します。写真のパートナーセルはコンポーネントの例です。注文した 30Ah パックは、独自に合意された仕様に従います。

30000mAh ソリッド ステート バッテリーを調達する場合は、航空機の要件を見積もりに含めます。セル プラットフォーム、完成したパックの図面、充電プロファイル、およびコネクターを 1 つの構成として検討する必要があります。関連する認定文書は、正確なモデルと要求された変更によって異なります。アフターサービスは、構成から切り離された無条件の約束ではなく、合意された注文条件に従います。

電気的および機械的要件シートを送信する

コントローラーの入力範囲、充電器の仕様、電流プロファイル、バッテリー ベイの図、および最大許容バッテリー質量が含まれます。 HSS Energy は、これらの要件を使用して、30Ah オプションと適切な隣接構成について議論できます。

よくある質問

58.8V の充電プロファイルは指定されたプロファイルですか?

いいえ。このモデルは 59.5V の充電カットオフと 15A の最大充電電流を指定しています。 14S の名前だけで判断するのではなく、これらの値に合わせて互換性のある充電システムを選択してください。

コネクタが適合するという理由だけで、12S または別の 14S パックを交換できますか?

いいえ。プラグが一致しても電圧の互換性は確立されません。航空機のコントローラー、充電器、全パック電圧範囲および極性を確認してください。別の 14 直列バッテリーでは、異なるセル プラットフォームや充電カットオフを使用できるため、直列数だけでは不十分です。

36Ah オプションに重量を追加する価値があるのはどのような場合ですか?

追加の公称エネルギーまたは 108A 連続定格が実際の要件に対応し、航空機が追加の質量とより大きな厚さ/高さに対応できる場合に評価します。 30Ah パックがすでにリザーブのあるミッションを満たしている場合、より重いパックは有効な制約を解決せずにペイロード マージンを消費する可能性があります。

このパックは飛行中に 300A を供給できますか?

いいえ、連続放電は90Aです。個別の最大 300A には、入手可能な製品データで指定された持続時間がないため、持続定格として扱ったり、別の SKU のパルス持続時間を割り当てたりしてはなりません。注文する前に、過渡負荷要件を確認してください。

「固体状態」とは、パックに保護的な取り扱いが必要ないことを意味しますか?

いいえ。セルプラットフォームの説明では、電気的、機械的、または充電の要件が削除されるわけではありません。指定された充電プロファイルを使用し、端子の短絡を防止し、パウチベースのアセンブリを損傷から保護します。この指定には耐火性またはゼロリスクの主張は添付されていません。

350Wh/kg は完成したパックを表しますか?

いいえ、指定されたセルのエネルギー密度です。完全なパックの公称エネルギーは 1554Wh、およその質量は 4.59kg です。接続、絶縁、ラッピング、リード線が完成したバッテリーの質量に影響します。

XT90 コネクタはすべての構成に含まれていますか?

インターフェイスはオプションとしてリストされています。メインコネクタ、嵌合部品、極性、リード長を合わせてご注文ください。よく知られたコネクタの指定によって航空機のインターフェイス全体が適切になったり、パック電流制限が変更されるとは考えないでください。

セルまたは寸法を変更しても同じ認定は維持されますか?

必ずしもそうとは限りません。 HSS Energy は選択されたモデルに対して認証を取得していますが、適用範囲は最終構成と一致する必要があります。顧客固有の変更には、さらなるレビュー、テスト、または文書化が必要になる場合があります。必要なプロセスは、自動的な引き継ぎとして約束されるのではなく、顧客の要件に応じて対処されます。

最初の技術的な問い合わせには何を含めるべきですか?

14S 30Ah UAV バッテリーの場合は、航空機の完全な電圧ウィンドウ、充電器の詳細、連続および過渡電流、利用可能な取り付けエンベロープ、および目標数量を送信します。 30Ah と 36Ah を比較する場合は、推奨が容量だけではなく制約に基づいて行われるように、ペイロードと質量バジェットを含めてください。
