HSS Energy は、265kWh のエネルギー貯蔵バッテリーを、個別のモジュール グループではなく、適合する高電圧バッテリー キャビネットを必要とするシステム インテグレーター、EPC 請負業者、販売代理店、産業顧客に供給しています。 11 モジュールの直列ストリング、バッテリー コントロール ユニット、DC 保護、冷却、通信、および PCS インターフェイスが完全なシステムとしてチェックされます。お客様は、構成レビュー、カスタマイズされたラベル付け、配送計画、および正式な見積もりのために、単線図、負荷プロファイル、および機器リストを提出できます。

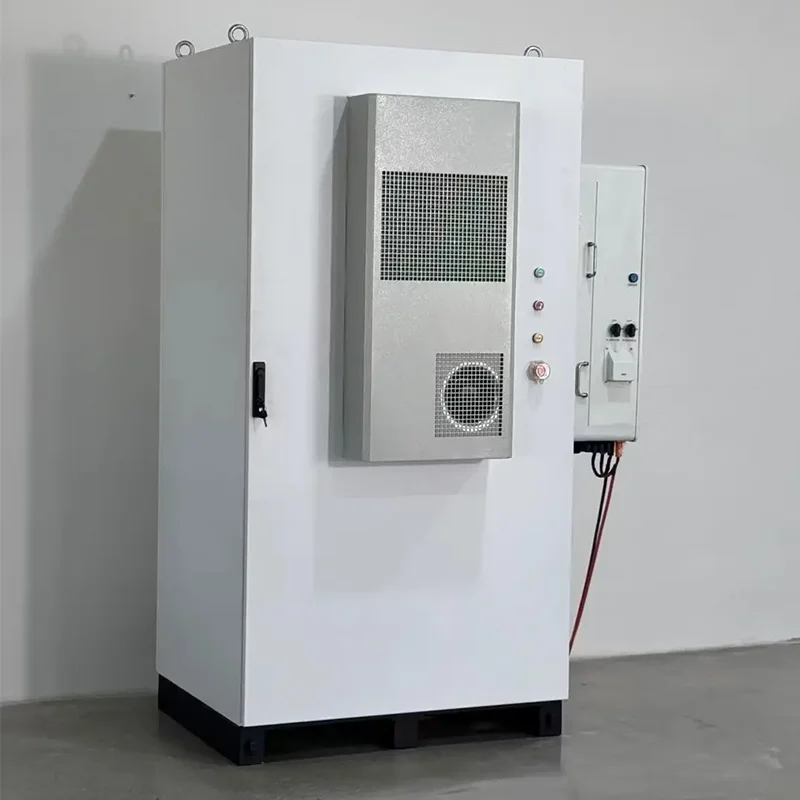

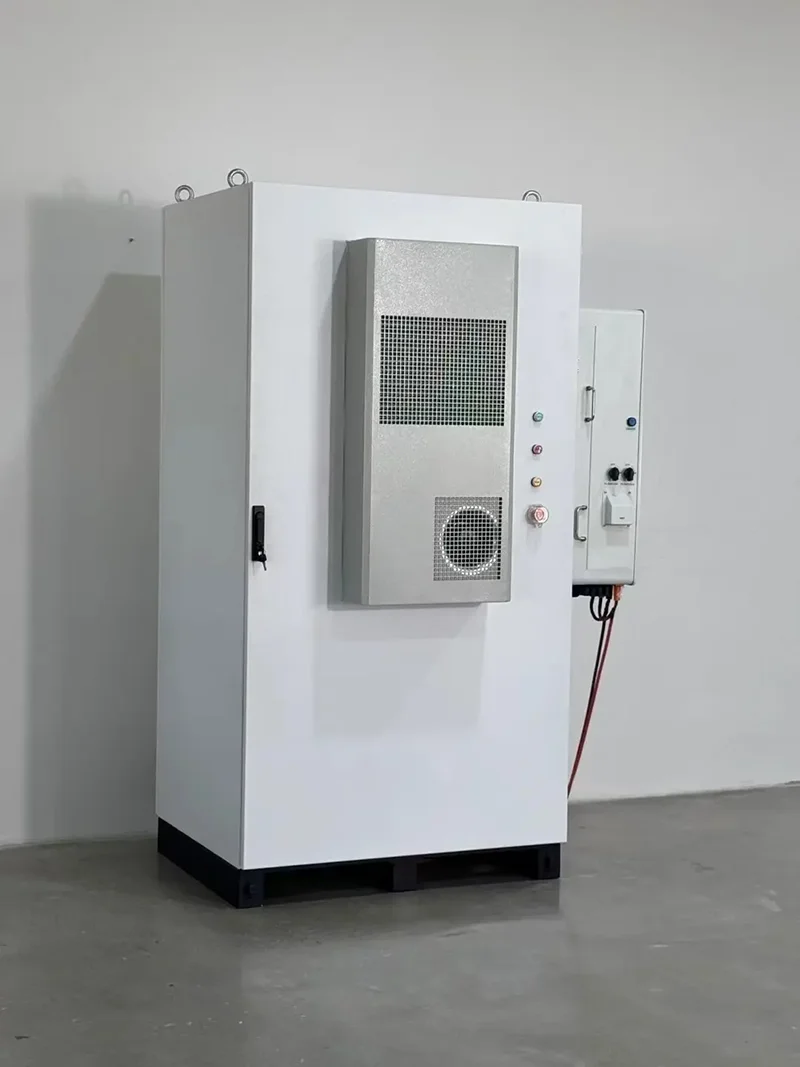

完成したキャビネットを生産現場で撮影。プロジェクトのエンクロージャは通常、IP55 構成で提供されます。基本データシートには IP54 が記載されています。
アイテム
参考値・注意事項
システムモデルベース
ET-HV76.8V314Ah モジュール;直列の 11 モジュールと 1 つの BCU
化学
LiFePO4
モジュールの公称電圧/容量
76.8V 314Ah
モジュールエネルギー
24.12kWh
モジュール寸法
440×1063×242mm、幅×奥行き×高さ
モジュールのおおよその重量
177kg
システム公称電圧
844.8V
システム動作電圧
765.6-950.4V
システムの公称エネルギー
265.27kWh
参考利用可能エネルギー
90% DOD で 238.79kWh
推奨/最大電流
160A/200A;電流は温度とSOCの影響を受ける
公称電圧での基準 DC 電力
約160Aで135.2kW / 200Aで169.0kW;最終的な連続電力はシステムに依存します
冷却
エアコンとファンによる冷却
コミュニケーション
CANおよびRS485。プロトコルは機器モデルごとに確認する必要があります
動作温度/保存温度
-20~60℃ / 0~35℃
湿度・標高
5%-85% RH / 2,000m 以下
キャビネットの保護
データシート: IP54;注文時に確認されると、プロジェクトのエンクロージャは IP55 に構成される場合があります
キャビネットの寸法
1271×1530×2120mm、幅×奥行き×高さ
おおよそのシステム重量
11 モジュール データシート構成の場合は 2,312kg
推奨される国防総省
90%
サイクル寿命
データシートには 8,000 サイクル以上と記載されています。適用可能な試験条件が支配する
保証
データシートには 5+5 年と記載されています。範囲と延長条件は契約に従う
リストされた文書
CE、UN38.3、MSDS;最終的なドキュメントの適用性は、注文された構成に従います
監視
内蔵 Wi-Fi モニタリングはデータシートに記載されています。在庫状況とネットワーク方法は注文ごとに確認されます
構成に関するメモ: 付属のデータシートには IP54 がリストされています。プロジェクトのキャビネットに記載されている IP55 定格は、見積書および技術仕様書で確認する必要があります。 125kW Solis の例では、正確なモデル、DC ウィンドウ、電流制限、プロトコルの検証も必要です。
高電圧スタッカブル リチウム バッテリー アーキテクチャでは、11 個の 76.8V 314Ah モジュールを直列に使用し、1 つの BCU がストリング全体を監視します。これにより、公称電圧は 844.8V、カタログ動作範囲は 765.6 ~ 950.4V となります。 265kWh エネルギー貯蔵電池プロジェクトごとに、シリーズ アドレス、事前充電シーケンス、保護しきい値、ケーブル インターフェースが承認された技術ファイルに記録されます。スタッカブル形式は組織化されたサービス アクセスをサポートしますが、PCS 電圧ウィンドウと BMS 設定を再確認せずにモジュールを追加または削除できるという意味ではありません。

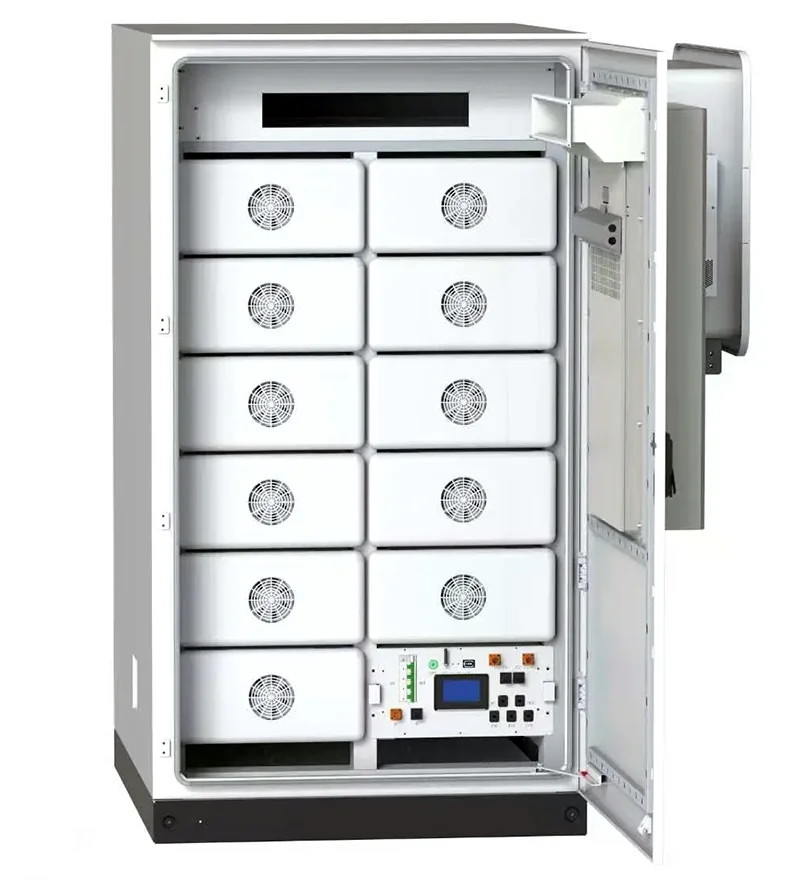

11 モジュールのレイアウトとバッテリー コントロール ユニットを示すオープン キャビネット ビュー。
HV 太陽エネルギー貯蔵バッテリーは、商用太陽光発電の自家消費、使用時間の変更、ピークカット、および選択された負荷のバックアップを目的としています。サイト制御戦略を定義した後は、マイクログリッドや産業用エネルギー管理プロジェクトについても検討できます。 265kwh の太陽電池のサイズは、実際の負荷と発電データに基づいて決定する必要があります。蓄えられたエネルギーだけでは、PCS の電力、バックアップ期間、または経済的収益が決まりません。したがって、HSS Energy は提案を確認する前に、負荷曲線、稼働時間、必要なバックアップ境界を尋ねます。
この高電圧商用蓄電池は、Deye、Solis、Afore、Growatt、FOX ESS、Megarevo の機器で評価できます。データシートにはこれらのブランドも互換性のあるファミリーとして示されていますが、実際の接続は正確な PCS またはインバーターのモデルとプロトコルのバージョンによって異なります。 125kW Solis インバーターの場合、HSS Energy は、765.6 ~ 950.4V に対して DC バッテリーの範囲をチェックし、許容バッテリー電流を確認し、CAN または RS485 通信を確認して、生産前にプロトコル テストを完了します。ブランドレベルの互換性は、すべてのモデルの承認として扱われるわけではありません。
商業用および産業用エネルギー貯蔵システムは、空調とファン冷却を備えた統合キャビネットを使用します。付属のデータシートでは IP54 が指定されていますが、プロジェクト納品では、その要件が確認済みの注文書に記載されている場合、IP55 の外部エンクロージャを使用する場合があります。ドアのシール、ケーブルの入り口、換気経路、外部冷却装置はすべて最終的な保護レベルに影響を与えるため、この区別は重要です。キャビネットの図面を公開する前に、設置場所の配置、保守スペース、周囲温度、粉塵や雨への曝露を確認する必要があります。

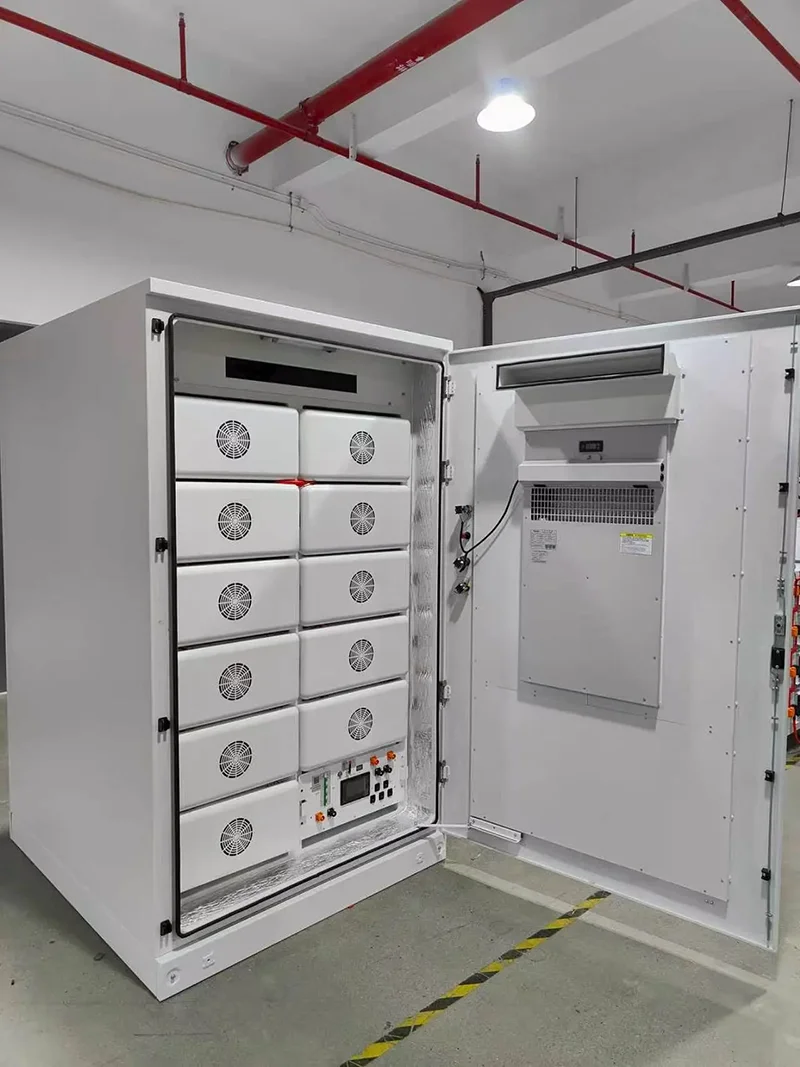

モジュール配置、コントローラーエリア、ドアシーリング、およびキャビネット冷却装置を示す生産現場の内部図。
BCU は CAN および RS485 を通じて通信し、モジュール BMS ユニットから動作情報を収集します。データシートには、BMS サプライヤー UDAN と開発した内蔵 Wi-Fi モニタリング デバイスも示されており、中国語と英語の表示オプションが付いています。注文された構成について、可用性、アプリ アクセス、データ フィールド、およびネットワーク メソッドの監視が確認されます。物理的な CAN または RS485 ポートだけでは、選択した PCS との互換性が証明されないため、通信ファイルとテスト条件は生産前レビューの一部として残ります。
265kwh Ess Battery 蓄電システムは、システム図面、モジュール数量、BCU セットアップ、冷却配置、プロトコル、ラベル、納品書類が確認された後にのみ生産用にリリースされます。 HSS Energy は、適格な OEM および ODM 注文のキャビネット、マーキング、およびプロジェクト文書のカスタマイズをサポートします。同社は 2023 年に設立され、パートナーはリチウム電池業界で 10 年以上の経験があります。中国の複数の生産拠点は約 12,000 平方メートルをカバーしており、自動組立、レーザー溶接、老化試験、出荷検査が電池プロジェクト全体で使用されています。サイクル寿命や認証などのカタログ上の主張は、記載されている構成や条件に関連付けられています。
データシートには、11 モジュールのキャビネットのおおよそのシステム重量が 2,312kg と記載されているため、発送前に荷降ろし機器、床荷重、アクセス ルート、および最終的な配置を確認する必要があります。合意されたルート、目的地、輸送書類リストに基づいて、梱包とラベルが作成されます。 HSS Energy は、注文に応じたマニュアルとプロジェクト技術ファイルを提供します。配線、試運転、アラーム、およびメンテナンス手順は、製品ページに拡大されるのではなく、操作マニュアルに記載されています。アフターセールスコミュニケーションは、シリアル番号、サイト情報、動作状態の明確な説明から始まります。

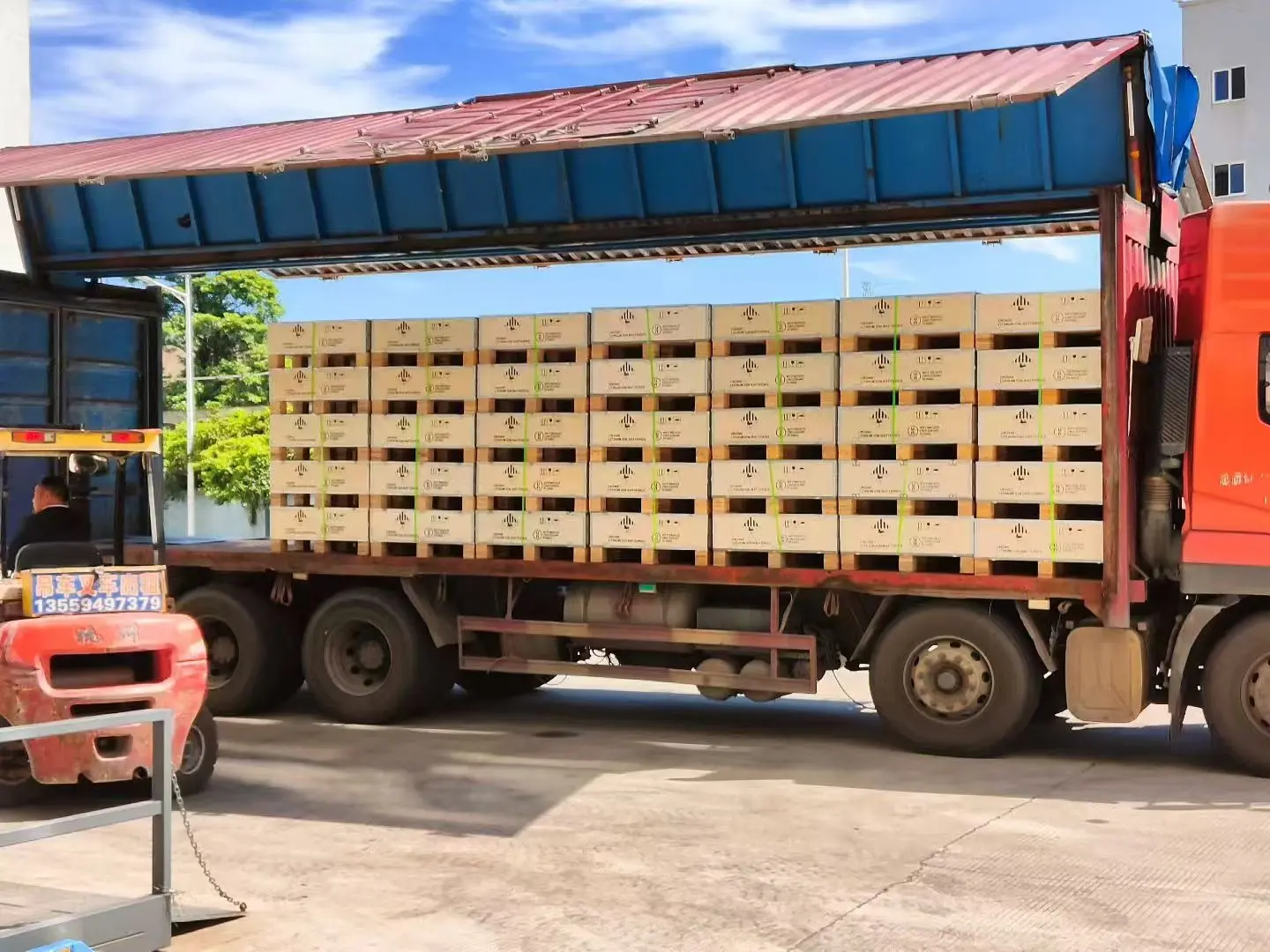

発送用に準備されたパレットに積まれたリチウム電池製品。最終的な梱包と輸送マークは、目的地と承認されたルートに従っています。
各モジュールの定格は 76.8V 314Ah、つまり約 24.12kWh です。直列に接続された 11 個のモジュールは 314Ah の容量を保持し、844.8V の公称電圧を生成し、265.27kWh の公称エネルギーを供給します。
付属のデータシートには IP54 が記載されています。キャビネットの設計と保護要件が見積書と技術仕様で確認された場合、IP55 プロジェクト エンクロージャを提供することができます。
そのアプリケーションに対して評価することはできますが、正確な Solis モデルを提供する必要があります。互換性を確認する前に、DC 電圧範囲、バッテリー電流、通信プロトコル、および制御ロジックがチェックされます。
これらのブランドは、潜在的な互換性のあるファミリーとしてリストまたは特定されています。最終的な承認はモデルおよびプロトコル固有のままです。
Wi-Fi モニタリングについては、付属のデータシートに記載されています。注文構成で監視ハードウェア、アプリのアクセス、ネットワーク方法を確認してください。
ターゲットの PCS 電力、正確なインバーター モデル、負荷プロファイル、太陽光発電容量、サイト環境、必要な IP 定格、数量、目的地、コンプライアンス文書のニーズ、および納期を送信してください。
プロジェクトに関するお問い合わせ:265kWh 蓄電池の見積もりの場合は、PCS またはインバーターのブランドと正確なモデル、目標電力、負荷プロファイル、現場条件、優先キャビネット保護レベル、通信要件、数量、および目的地を送信してください。 HSS Energy は、11 モジュールの電圧ウィンドウ、BCU とプロトコルのセットアップ、冷却構成、納品書類、商業提案を検証します。
