215kWh エネルギー貯蔵バッテリー

HSS Energy は、明確な技術的境界を持つ高電圧バッテリー パッケージを必要とするエネルギー貯蔵インテグレーター、設置業者、販売業者、エンジニアリング バイヤー向けに、中国 215kWh エネルギー貯蔵バッテリーを用意しています。単に 15 個のモジュールをキャビネット内に配置するだけではなく、直列電圧、マスター BMS ロジック、DC 保護、通信、配線、熱設計、PCS またはインバーターのマッチングを 1 つのシステムとして検討する必要があります。購入者は、単線図、機器モデル、負荷プロファイルを送信して、構成レビューと正式な見積もりを受け取ることができます。

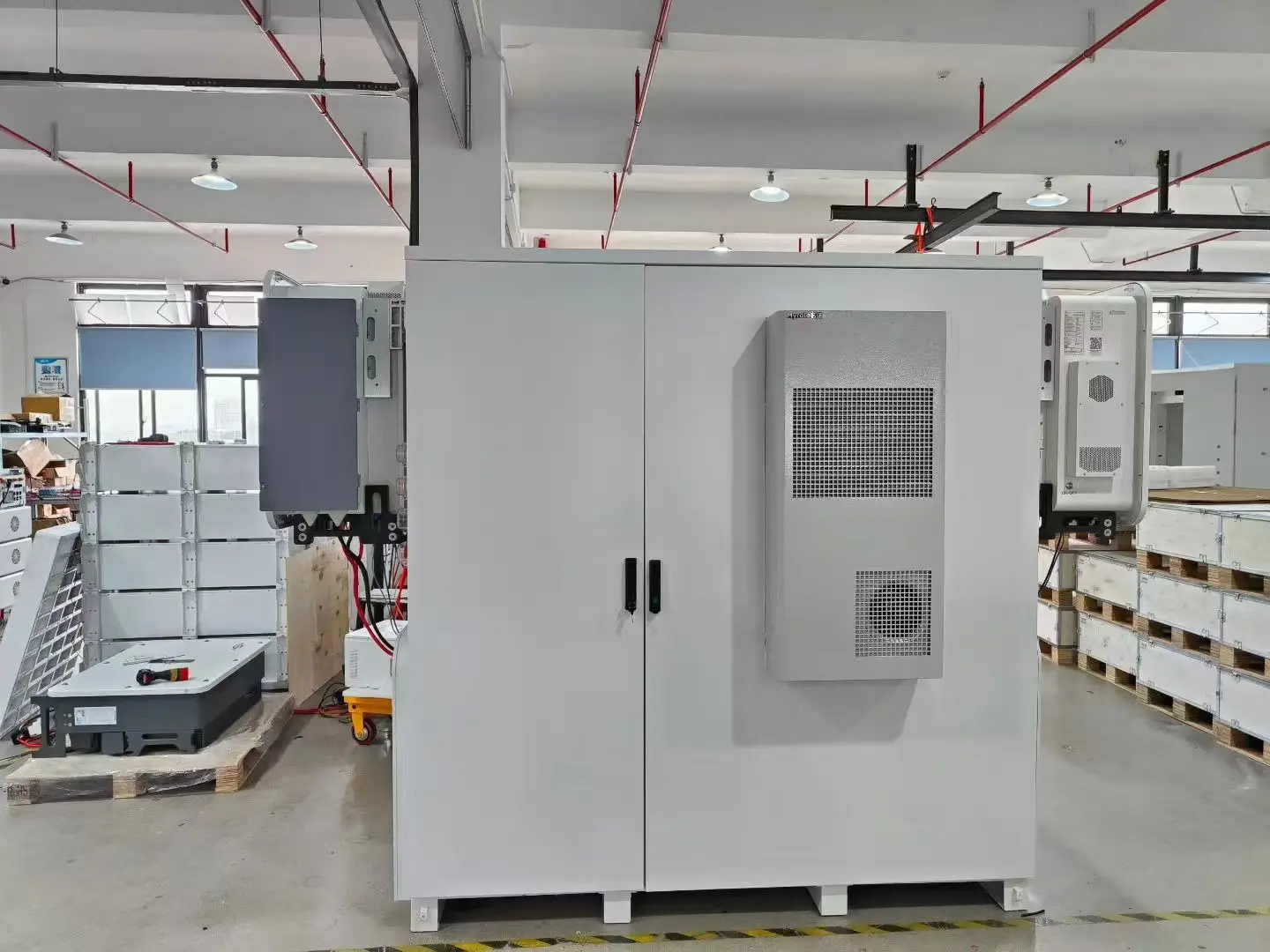

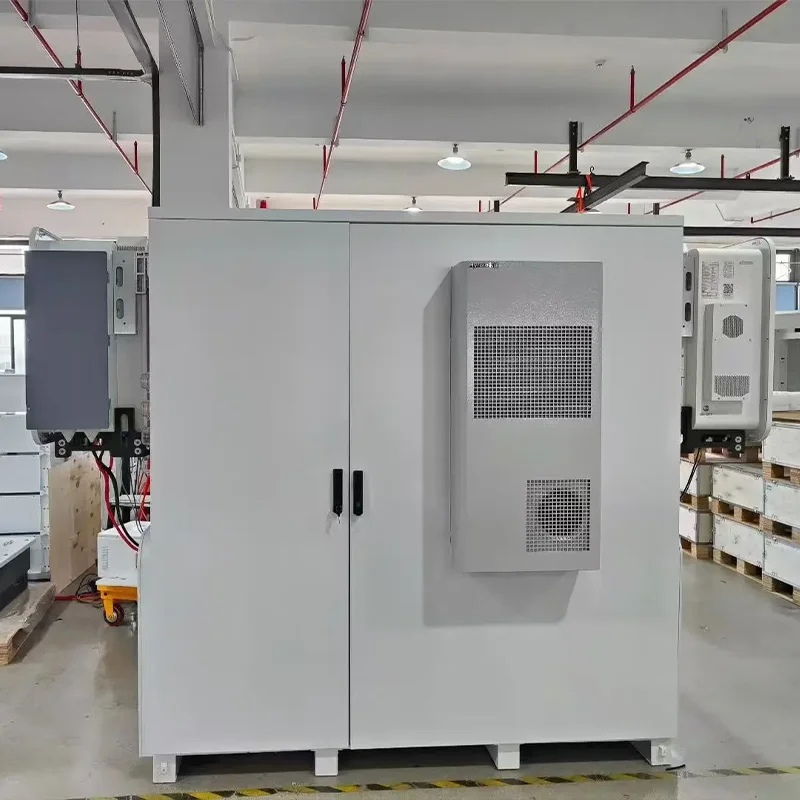

作業場で撮影された IP55 キャビネット。プロジェクトの最終的なインターフェース、熱管理、サイトの配置が確認されます。

コア技術データ

1. 15 シリーズ アーキテクチャは DC 電圧ウィンドウから始まります

この 215kWh バッテリー エネルギー貯蔵システムは、15 個のバッテリー ユニットを直列に接続します。容量は 280Ah のままですが、電圧は直列数に応じて増加し、計算上の動作範囲は 696 ～ 864V になります。選択は、PCS またはインバータの最大 DC 入力、バッテリ電圧ウィンドウ、充放電電流制限、プリチャージ シーケンス、保護調整から始める必要があります。 HSS Energy は、215kWh エネルギー貯蔵電池プロジェクトごとに、容量ラベルのみから機器を選択するのではなく、直列配置、デバイス アドレス、インターフェース定義、および許容動作制限を承認された技術仕様に記録します。

2. PCSまたはインバータとのマッチング

エネルギー高電圧貯蔵システムは、公称電圧以上の電圧に適合します。 CAN または RS485 プロトコル、フレーム バージョン、アドレス ルール、アラーム リンケージ、および電源制御ロジックも一致する必要があります。 HSS Energy は、Deye、Solis、Afore、Growatt、FOX ESS、Megarevo の特定のモデルをレビューできます。互換性は正確なモデルとプロトコルのバージョンによって確認されます。同じブランド名を持つすべての製品が対象であるとは限りません。

3. IP55 キャビネットとモジュール式バッテリーのレイアウト

LiFePO4 エネルギー貯蔵キャビネットは、15 個のモジュール、マスター コントローラー、DC 保護、バス接続、および関連アクセサリを 1 つの筐体にまとめています。外部キャビネットの定格は IP55、カタログ上の個別のバッテリー ユニットの定格は IP20 です。これら 2 つの評価を交換可能なものとして扱うべきではありません。ケーブルの引き込み口、換気または温度制御装置、メンテナンススペース、および現場の基礎が、周囲温度、ほこり、雨への曝露、および現地の設置要件に対してチェックされます。

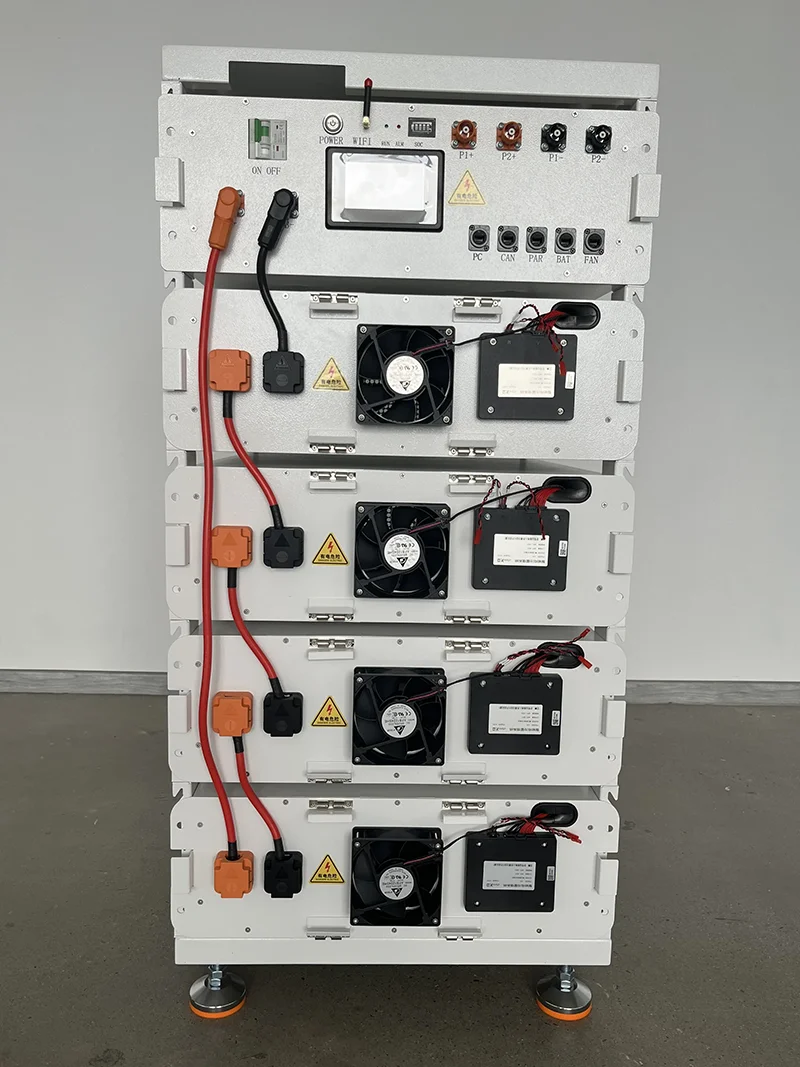

ワークショップの写真に示されている高電圧モジュールとコントローラーの接続。完全な 215kWh 構成では、15 台の 51.2V 280Ah ユニットが使用されます。

4. 商用運用シナリオ

商用蓄電池システムは、太陽光発電の自家消費、使用時間の変更、ピークカット、選択負荷バックアップ、マイクログリッド プロジェクトをサポートする場合があります。有用な動作結果は、負荷プロファイル、使用可能なエネルギー、PCS 電力、太陽光発電、および制御戦略によって異なります。有意義な見積りを得るには、購入者は最近の消費データ、重要な負荷、およびシステムが解決すると予想される問題を提供する必要があります。系統接続された運用、オフグリッド移行、または発電機の調整も、システムインテグレーターによって地域の保護および配電スキームと照らし合わせて検討される必要があります。

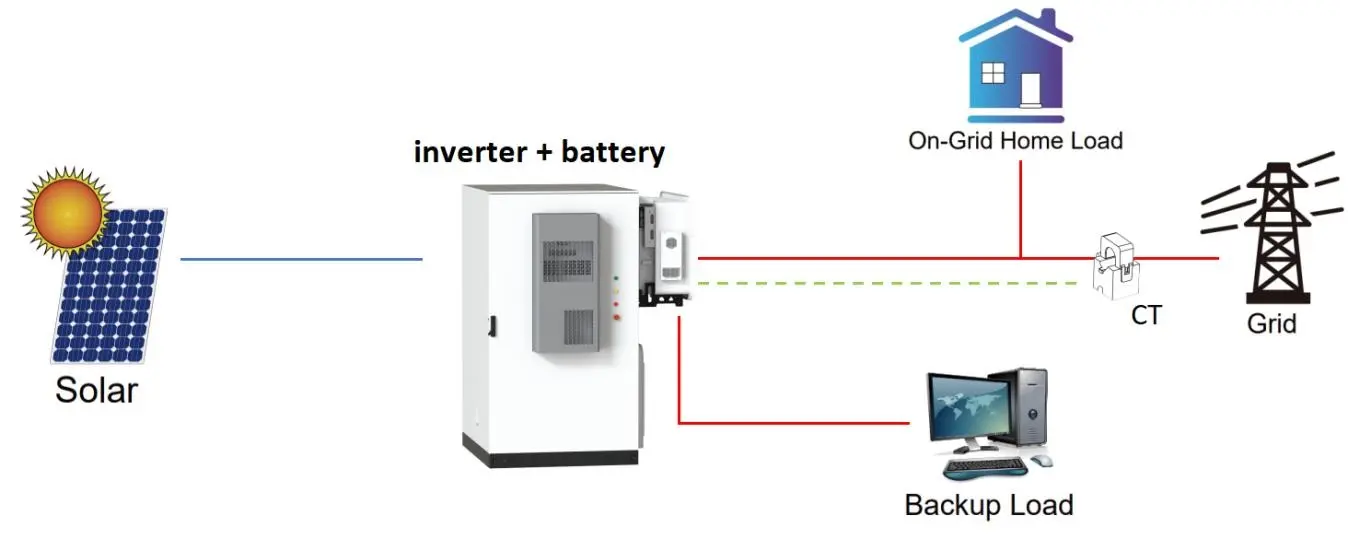

基本的なエネルギーの流れの例。ホームロードアイコンは説明用です。市販の PCS、EMS、CT、グリッド ポイントおよび負荷の配線はプロジェクトの図面に従う必要があります。

5. BMS、通信および運用境界

バッテリーユニットはCAN、RS485、RS232インターフェースを提供し、マスターコントローラーは上位機器のモジュールステータスを統合します。コネクタの適合はプロトコルの互換性を証明するものではないため、製造前に機器のモデル、プロトコル ファイル、通信テスト方法を確認します。カタログには推奨電流140A、最大電流200Aが記載されており、温度やSOCの影響も記載されています。したがって、継続的なシステム電力は、キャビネットの熱管理、ケーブル配線、保護装置、および PCS 制限とともに設定されます。

6. カスタマイズ、生産管理、およびコンプライアンスの証拠

BESS バッテリーエネルギー貯蔵システムは通常、バッチ生産の前に、図面のレビュー、BOM の確認、キャビネットのレイアウト、プロトコルの照合、ラベルの承認、および最初の製品の検証を経ます。 HSS Energy は 2023 年に設立され、そのパートナーはリチウム電池業界で 10 年以上の経験を持っています。中国の複数の生産拠点は合計約 12,000 平方メートルをカバーしており、レーザー溶接、自動組立、老化試験、出荷検査がバッチおよび OEM または ODM プロジェクトをサポートしています。このページに提供されるレビュー パッケージには、CE EMC 適合証明書、RoHS 適合証明書、および IEC 62619 テスト レポートが含まれています。ドキュメントの範囲と最終的な適用性は、注文された構成に対してチェックされます。

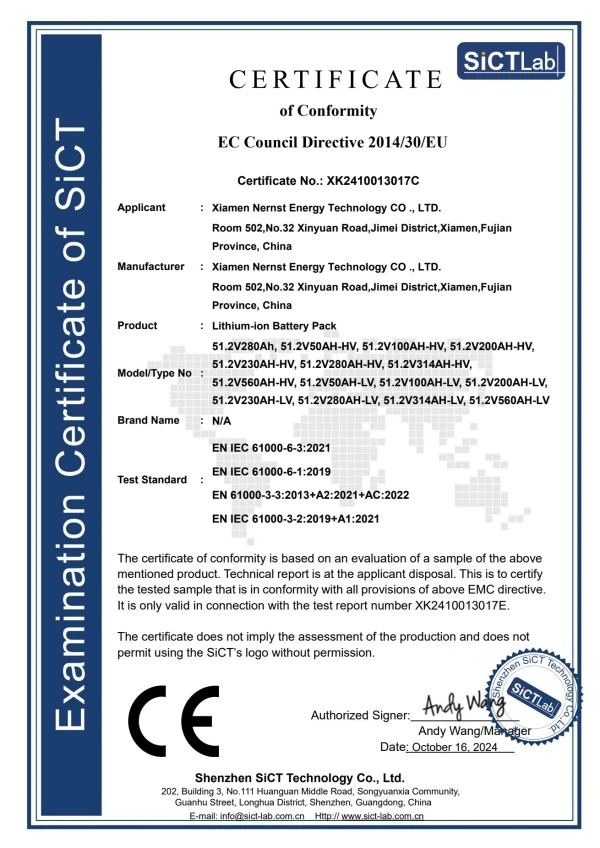

製品ファミリーのレビューのために提供される CE EMC 適合証明書。

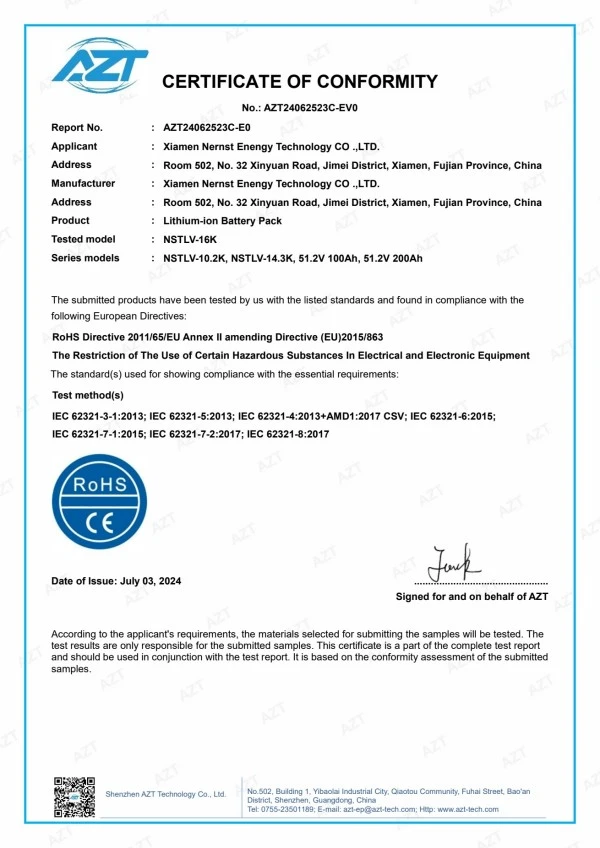

適合性レビューのために提供される RoHS 適合証明書。

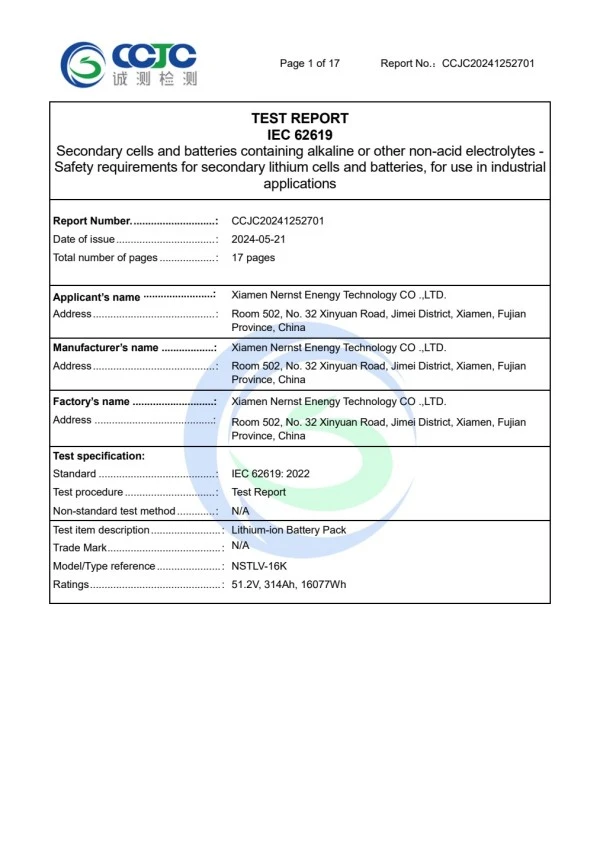

IEC 62619:2022 テスト レポート ページは、安全性テストのサポート文書として提供されます。

7. 梱包、配送、販売後の引き渡し

15 個のバッテリー ユニットの合計正味重量は、キャビネット、コントローラー、ケーブル、アクセサリを除くと 1,533kg になります。したがって、荷降ろし機器、輸送分割、アクセスルート、および最終配置については出荷前に合意する必要があります。確認された海上または道路のルート、目的地、ラベル、書類リストに合わせて梱包が準備されます。納品後、HSS Energy は、注文された構成に対応するマニュアルおよび技術ファイルを提供します。詳細な配線、試運転、警報処理、メンテナンス手順は操作マニュアルに記載されているため、オンラインの製品ページは実用的で読みやすいものになっています。

よくある質問

1. なぜこのシステムは 215kWh と呼ばれるのでしょうか?

15 台の 51.2V 280Ah ユニットは、計算上の公称エネルギー 215.04kWh を生成するため、この製品は 215kWh の容量クラスに分類されます。

2. Deye、Solis、Growatt インバーターに直接接続できますか?

いいえ、ブランド名だけでは十分ではありません。双方が互換性レビューを完了できるように、正確なモデル、DC 電圧範囲、電流制限、プロトコルのバージョンを提供してください。

3. IP55 は各バッテリーモジュールに適用されますか?

IP55 は外部キャビネットを指します。個別の 51.2V 280Ah ユニットは、カタログでは IP20 として記載されています。ケーブル引き込み口と熱管理設計も実際の現場条件を満たさなければなりません。

4. 15 個のモジュールを直列から並列に変更できますか?

このページでは高圧直列システムについて説明します。並列配置では、電圧、電流、制御、保護、および機器のマッチングが変化するため、別個の設計が必要になります。

5. どのようなコンプライアンス文書が入手可能ですか?

付属のレビュー セットには、CE EMC および RoHS 準拠文書に加えて、IEC 62619 テスト レポートが含まれています。最終的な注文構成に関して、トランスポート ファイルと正確なドキュメント スコープが確認されます。

6. 見積もりにはどのような情報が必要ですか?

対象電力、主負荷、PCSまたはインバーターのモデル、動作シナリオ、設置環境、数量、仕向国、必要書類、納期予定日をお知らせください。

プロジェクトに関するお問い合わせ:215kWh のエネルギー貯蔵バッテリーを調達する場合は、PCS またはインバーターのブランドとモデル、システム電力、主な負荷、サイト環境、通信要件、数量、目的地、および必要な書類を送信してください。 HSS Energy は、この情報を使用して 15 シリーズの電圧ウィンドウ、キャビネット構成、プロトコルの一致、配信ファイル セット、および見積を確認します。
