100kWhエネルギー貯蔵電池

100kWh エネルギー貯蔵バッテリーのサプライヤーを比較するインテグレーター向けに、HSS Energy 工場はモジュールの選択、ラックまたは屋外キャビネットのオプション、ラベル付け、プロジェクトに関するコミュニケーション構成を提供します。この名前は市場容量クラスを表しており、すべての契約の正確なエネルギー値を表すものではありません。 6 つのモジュールのリファレンスについては、カタログのシステム表には公称エネルギーが 96.46kWh と記載されていますが、16.08kWh の 6 つのモジュールでは約 96.48kWh と計算されます。同じ表には、DOD 90% で使用可能なエネルギー 86.81kWh がリストされています。 2 つの公称エネルギー数値は 0.02kWh 異なるため、承認された仕様、システム図、および機器の照合記録が注文書に優先されます。

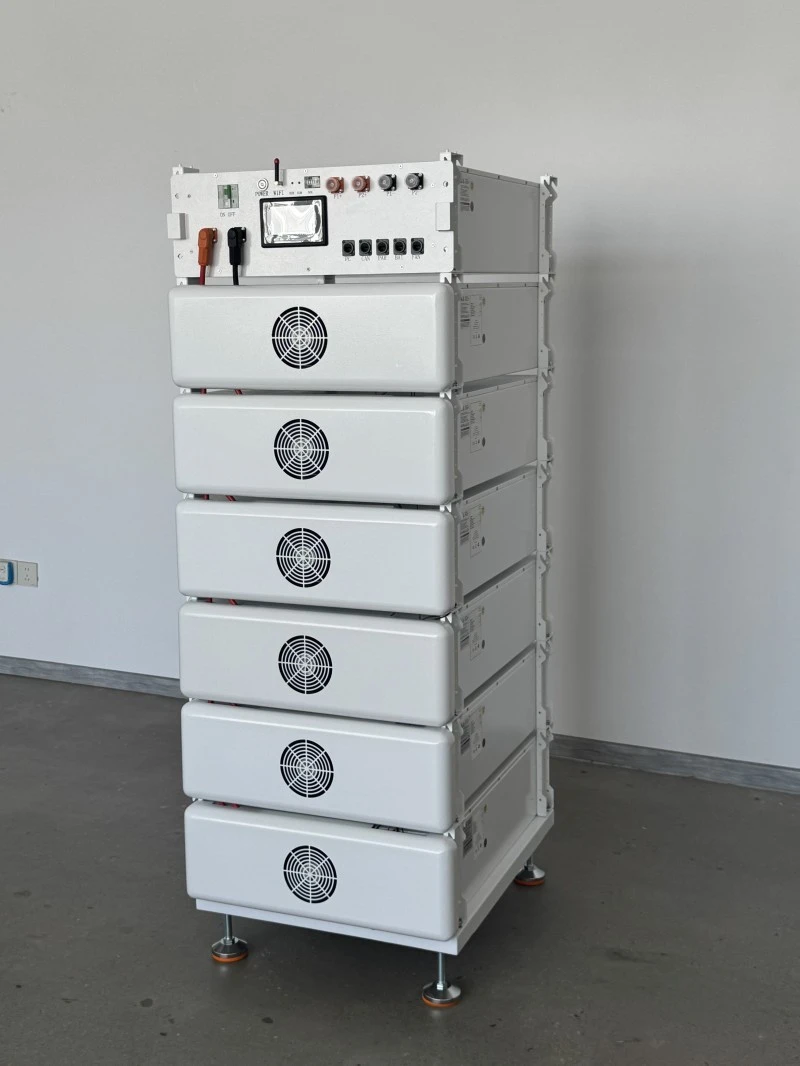

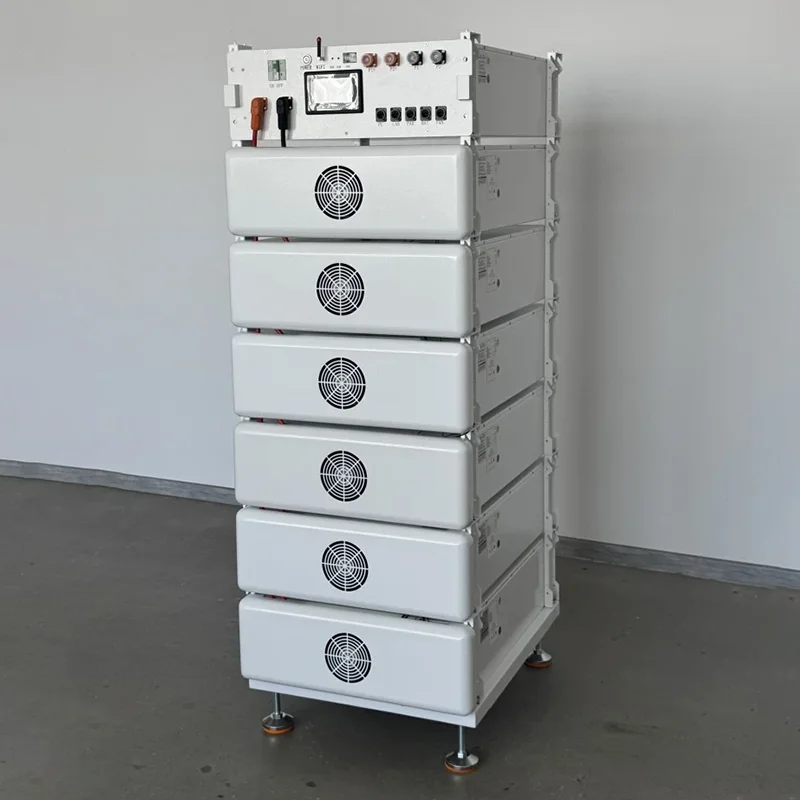

6 つの 16.08kWh 高電圧ラック モジュールを直列に接続

参考技術仕様

1. 容量アーキテクチャとモジュールの選択

100KWH hv バッテリー システムでは、さまざまなモジュール エネルギー クラスを使用できます（約 10kWh ユニットを 10 個、16kWh クラスのユニットを 6 個、または 24kWh クラスのユニットを 4 個）。このページでは、6 つの 16.08kWh モジュールに焦点を当てます。配置を変更すると、システム電圧、ラック寸法、重量、輸送、機器のマッチングも変更されるため、モジュールの数量をエネルギーだけで置き換えることはできません。構成のレビュー中に、HSS Energy は、100kWh エネルギー貯蔵バッテリーのモジュール数、直列電圧、電気インターフェースを注文の技術添付ファイルに記録します。

2. 高電圧トポロジーと PCS マッチング

高電圧バッテリーの選択は、PCS またはインバーターの DC 電圧ウィンドウから始まります。 6 モジュールのリファレンスは定格 307.2V、動作範囲は 278.4 ～ 345.6V です。 CAN または RS485 は使用可能なインターフェイスを識別します。プロトコルの互換性を証明するものではありません。製造前に、技術レビューのために機器のブランド、モデル、プロトコル バージョン、およびピンの定義を提供します。

3. 屋内ラックまたは屋外キャビネット

このシステムは商用エネルギー貯蔵バッテリーとして、商用ピーク管理、太陽光自家消費、および選択されたバックアップ負荷をサポートでき、高消費量の住宅や小規模プロジェクトにも適している可能性があります。カタログには屋内ラック配置の IP20 が記載されています。屋外配置では、オプションの IP55 キャビネットを使用できますが、エンクロージャの定格は、周囲温度、通気、基礎、保守スペース、および地域の電気要件のチェックに代わるものではありません。

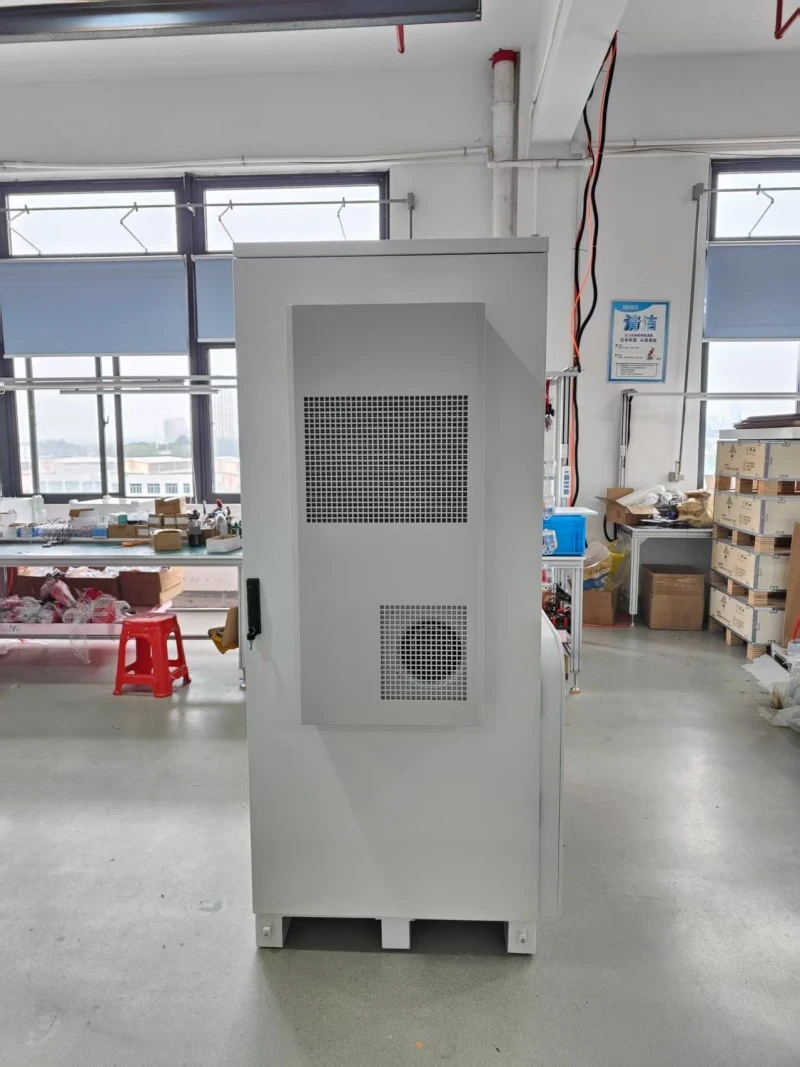

屋外用保護キャビネット。注文ごとに内部モジュール、エアフロー、インターフェースを確認

4. モジュール構造とサービスアクセス

ラックマウント型 LiFePO4 バッテリーは、メイン制御ユニットと独立したモジュールを使用しており、工場での検査、分割出荷、サービスへのアクセスがより現実的になります。 16kWhクラスのモジュール1枚の重量は約118kgですが、6モジュールシステムのカタログ参考重量は約782kgです。したがって、ラックへの積載、アクセスルート、吊り上げまたはフォークリフトの手配については、見積もりの​​段階で話し合う必要があります。詳細な設置、配線、試運転手順は製品マニュアルに記載されています。

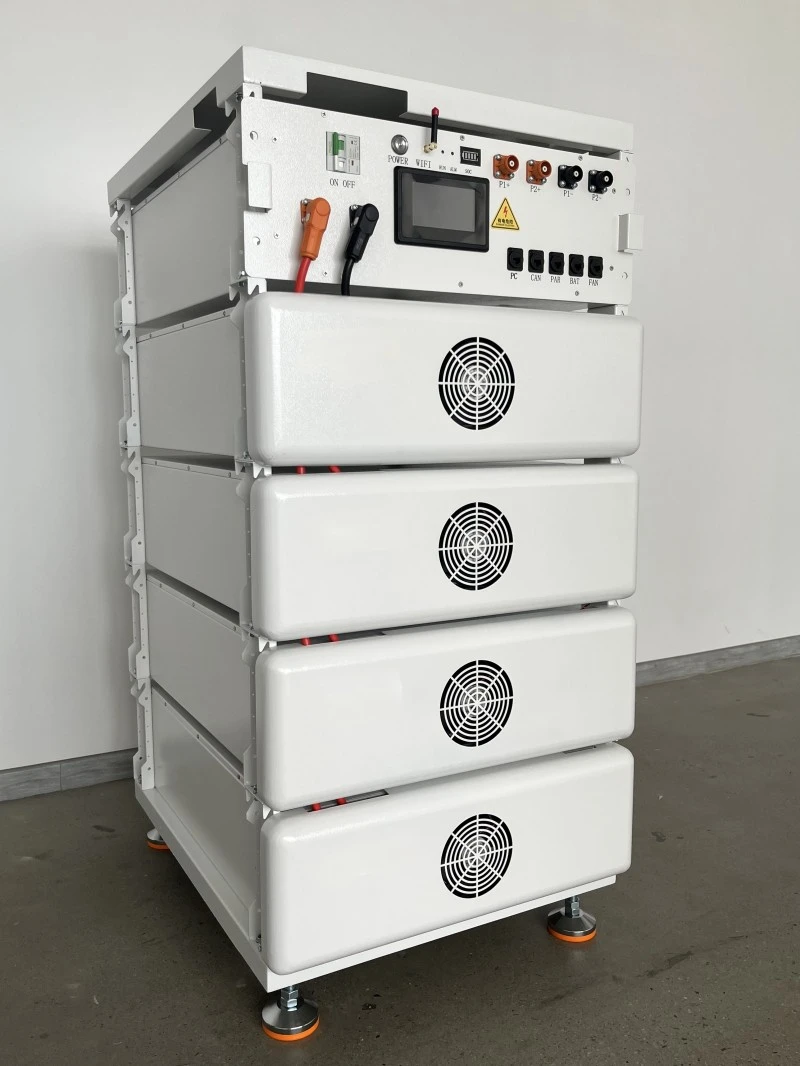

モジュールスタックとメインコントロールユニットの拡大図。写真のスタックは構成参考図であり、6 モジュールのシステム配置ではありません。

5. BMS、ファン冷却および動作制限

高電圧リチウム電池システムは電池管理を使用してモジュールのステータスを監視し、CAN または RS485 を通じて上位の機器とデータを交換します。カタログには、推奨充放電電流として 160A、最大値として 200A と記載されていますが、電流能力は温度と SOC の影響を受けることに注意してください。あらゆる条件下で単一の最大値を連続能力として扱うのではなく、ファン冷却、-10°C ～ 55°C の動作範囲、湿度および高度の制限を合わせて考慮する必要があります。

6. 生産承認、OEM/ODM、認証範囲

HSS Energy は、定義されたプロジェクトのモジュール ラベル、ラック、屋外キャビネット、ディスプレイ設定、通信構成、およびパッケージングを確認できます。バッチ生産の前に、図面、BOM、プロトコル、およびサンプルが承認され、アセンブリ、接続検査、BMS 設定、および劣化テスト記録がバッチごとに保持される必要があります。付属の CE EMC 証明書は No. XK2410013017C で、そのモデル範囲には 51.2V 314Ah-HV が含まれます。カスタマイズされたバージョンがその範囲内に残っているかどうかは、提供された最終構成と比較して確認する必要があります。

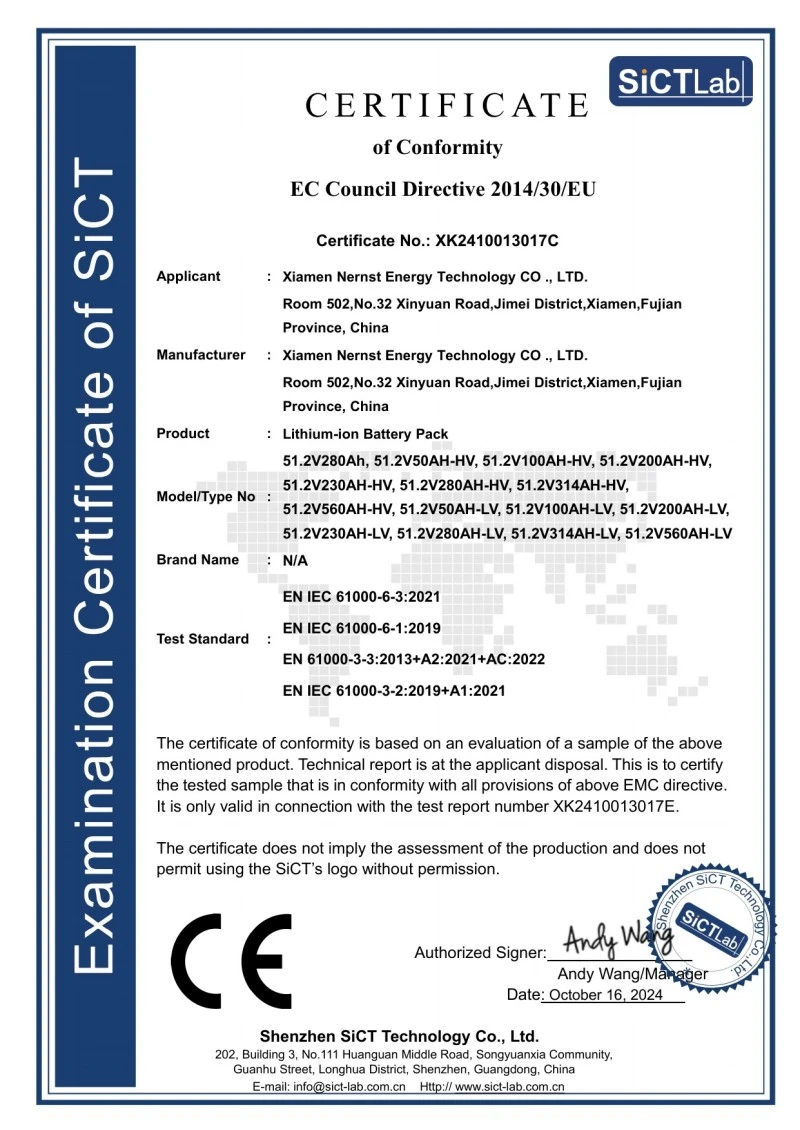

CE EMC 証明書ページ。証明書番号 XK2410013017C

7. 梱包、発送、プロジェクトの実施

100 Kwh リチウム イオン バッテリー プロジェクトには重い高電圧機器が含まれるため、モジュール、制御ユニット、ラック、キャビネットには個別の保護、拘束、危険物ラベル、荷降ろし計画が必要になる場合があります。出荷準備のために、目的地、輸送方法、荷降ろし条件、必要な書類、完全なキャビネットが必要かどうかを提供します。木製ケースまたはパレットの詳細、UN3480 マーキングおよび輸送用紙は、展示写真からコピーするのではなく、実際のモジュールおよびルートについて確認する必要があります。

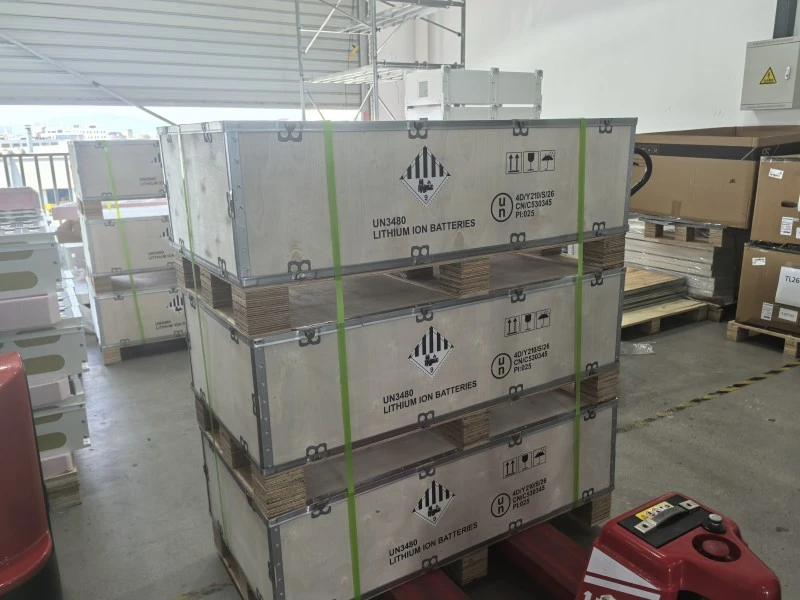

UN3480マークが付いた高電圧バッテリーモジュール用の木製ケースパッケージ

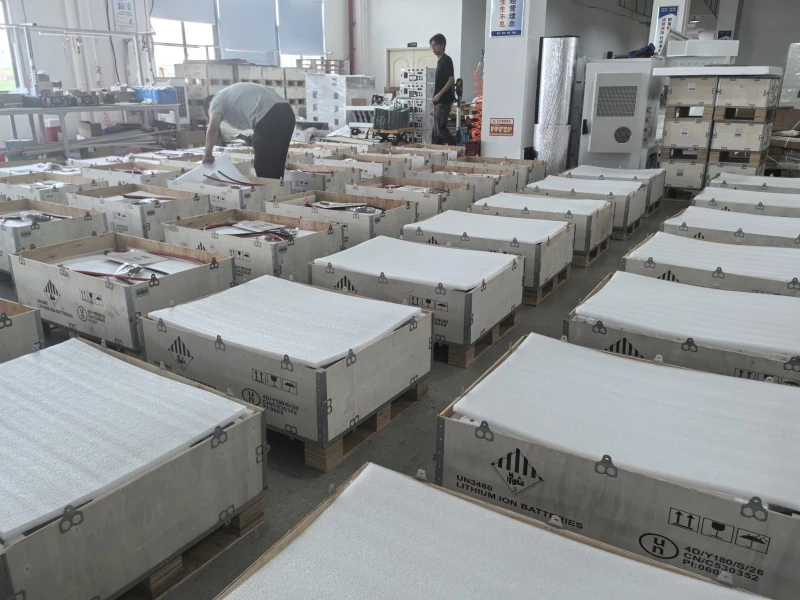

ワークショップでのバッチパッキング。保護材、ケース、出荷ロットは注文に従います

よくある質問

1. 16kWh クラスのモジュール 6 個が正確に 100kWh ではないのに、なぜこの製品が 100kWh と呼ばれるのですか?

この図は、一般的な容量クラスの説明です。各リファレンス モジュールの定格は 16.08kWh なので、6 つで計算すると約 96.48kWh になります。カタログのシステム表には96.46kWhと記載されています。見積書と契約書には実際の公称エネルギーを記載する必要があります。

2. 10kWh クラス 10 個、16kWh クラス 6 個、24kWh クラス 4 個のモジュールを直接交換できますか?

いいえ、システム電圧、動作範囲、寸法、重量、ラック、メインコントローラー、機器の互換性はすべて変更される可能性があります。新たなシステム構成の見直しが必要です。

3. 屋外に設置できますか?

オプションでIP55屋外キャビネットも利用可能です。エンクロージャの定格はサイト設計の一部にすぎません。温度、冷却、基礎、ケーブル挿入口、サービススペース、および現地の要件は依然として確認が必要です。

4. CAN または RS485 ポートは、バッテリーがすべての PCS またはインバーターに接続できることを意味しますか?

いいえ。コネクタが一致しても、プロトコル、アドレス指定、またはデータ定義が一致することは保証されません。注文する前に、機器のモデル、プロトコルのバージョン、およびピンの定義を提供してください。

5. CE 証明書はすべての OEM 変更を自動的にカバーしますか?

必ずしもそうとは限りません。提供される証明書の範囲には 51.2V 314Ah-HV が含まれますが、キャビネット、構造、電気、またはその他の変更は、最終構成および証明書の範囲と照合して確認する必要があります。

引用チェックリスト:100kWh蓄電池を評価する際には、目標エネルギー、優先モジュール配置、PCSまたはインバータモデル、主負荷、設置環境、屋内ラックまたはIP55キャビネット要件、プロトコル、数量、仕向地、必要な認証書類、納入目標などを共有します。 HSS Energy は、構成および商用提案を発行する前に、これらの点を検討します。
