7.4V 5000mAh バッテリー パックにより、HSS エネルギー サプライヤー プロジェクトの顧客は、幅を増やすか長さを増やすかという簡単な初期の選択肢を得ることができます。 18650 ビルドは約 38 x 38 x 67 mm ですが、21700 ビルドは約 45 x 22 x 72 mm でわずかに軽量です。多くの場合、その違いは、長い機能リストよりも役立ちます。利用可能なスペース、リード線の方向、コネクタが判明したら、構造を決定し、サンプル仕様を準備します。

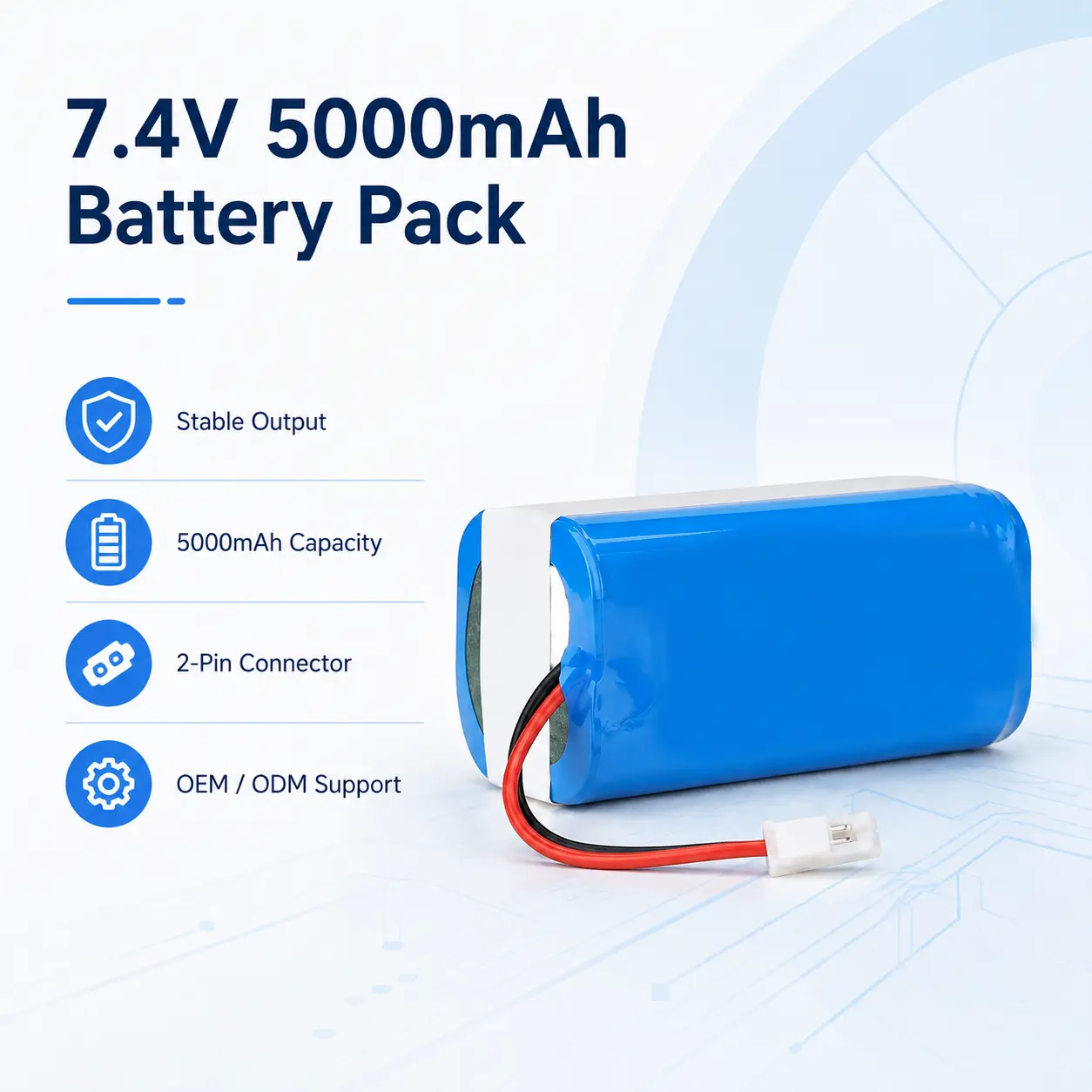

提供される製品の写真: 代表的な熱収縮包装パック。セルのレイアウト、寸法、コネクタ、配線は、承認されたプロジェクト構成に従います。
オプション
約サイズ/重量
いつ選択してください
18650セル、2S2P
38×38×67mm / 0.20kg
バッテリーベイは短くなり、より四角いパックを収納できるスペースがあります。
21700セル、2S1P
45×22×72mm / 0.18kg
スペースは狭いですが、長さはもう少しあります。
アイテム
仕様
製品名
7.4V 5000mAh バッテリーパック
ブランド
HSS エネルギー
公称電圧
7.4V
定格容量
5000mAh(5Ah)
最小定格容量
4950mAh (4.95Ah)
名目エネルギー
約37Wh、7.4V x 5Ahから計算
化学
NCM
セルのオプション
18650 2500mAh セルまたは 21700 5000mAh セル
構成オプション
18650: 2S2P; 21700: 2S1P
ハウジング材質
熱収縮フィルム
最大充電電流
5A; 0.5C充電推奨
最大連続吐出量
15A; 15A BMS 定格
充電終止電圧
最大8.4V
放電終止電圧
最小5.2V。 6V推奨
サイクルライフ
>500 サイクルで 80% 以上の初期セル容量が保持
18650 2S2P 寸法 / 重量
約38×38×67mm / 0.20kg
21700 2S1P 寸法・重量
約45×22×72mm / 0.18kg
コネクタオプション
JST、DC5521、またはその他の承認されたインターフェイス
証明書/輸送書類
注文した構成と宛先を確認するため
4 つの 2500mAh セルで 18650 バージョンが作成され、2 つの 5000mAh セルで 21700 バージョンが作成されます。 21700 5000mAh バッテリー パックは幅と重量を少し節約できます。 4 セルの代替品では、全長が短くなります。どちらも他方よりもアップグレードされません。機器の図面により、どの形状が設置と固定が容易であるかが決まります。
2S 5000mAh リチウムイオン バッテリー パックは、公称値で約 37Wh を蓄えます。実際の実行時間は、容量だけからではなく、デバイスの通常の消費電力と動作サイクルから推定する方が適切です。短いピーク、起動電流、全負荷で費やした時間によって結果が変わる可能性があるため、これらの数値は新しいプロジェクトをレビューするときに役立ちます。
テスト記録ではなく、マーケティング用のイラストです。コネクタのスタイルと目に見える構造は代表的なものです。承認された構成によって生産が制御されます。
提供されるアプリケーション アートワークは、医療機器、美容機器、マッサージ器、ポータブル機器を指します。ポータブル機器のリチウム電池は、アプリケーションのラベルではなく、番号によって選択されます。まず、通常電流とピーク電流、利用可能なスペース、コネクタの極性、ケーブルの配線、充電方法を確認してください。これらのアプリケーション グループは賢明な評価の方向性ですが、包括的な互換性を主張するものではありません。
概念的なアプリケーションの図のみ。これらは評価の指示であり、互換性の確認や顧客事例の検証ではありません。
これは 2S パックであるため、充電器は規定の 8.4V 上限に適合する必要があります。製品シートには最大充電電流 2A が記載されており、0.5C での充電を推奨しています。 7.4V NCM バッテリー パックでは、低電圧動作に同意するための機器と充電器も必要です。これらの制限を早期に確認することは、サンプル段階での多くの問題を防ぐ小さなステップです。
18650 2S2P リチウム バッテリーと 21700 バージョンは、不完全な注文説明を共有してはいけません。当社は、セルの形式、レイアウト、コネクタの部品番号、極性、ワイヤゲージ、リードの長さ、ケーブルの出口、ラベル、およびパッケージングを承認された仕様に記録します。この文書は、サンプリングと再生産の実際の参考資料となります。
利用可能なカスタマイズ カテゴリのマーケティング イラスト。各変更は引き続き技術的なレビューと承認された注文仕様の対象となります。
検査記録は製品名だけでなく、発注した工事を特定する必要があります。セルのモデル、レイアウト、電圧、容量、内部抵抗、BMS 定格、配線、コネクタ、寸法、重量、外観が承認された計画と照合されます。 Xiamen HSS Energy Technology Co., Ltd は 2023 年に設立されました。そのコアパートナーはバッテリー業界で 10 年以上の経験を持ち、中国の複数の生産拠点は約 12,000 平方メートルの生産スペースを提供します。

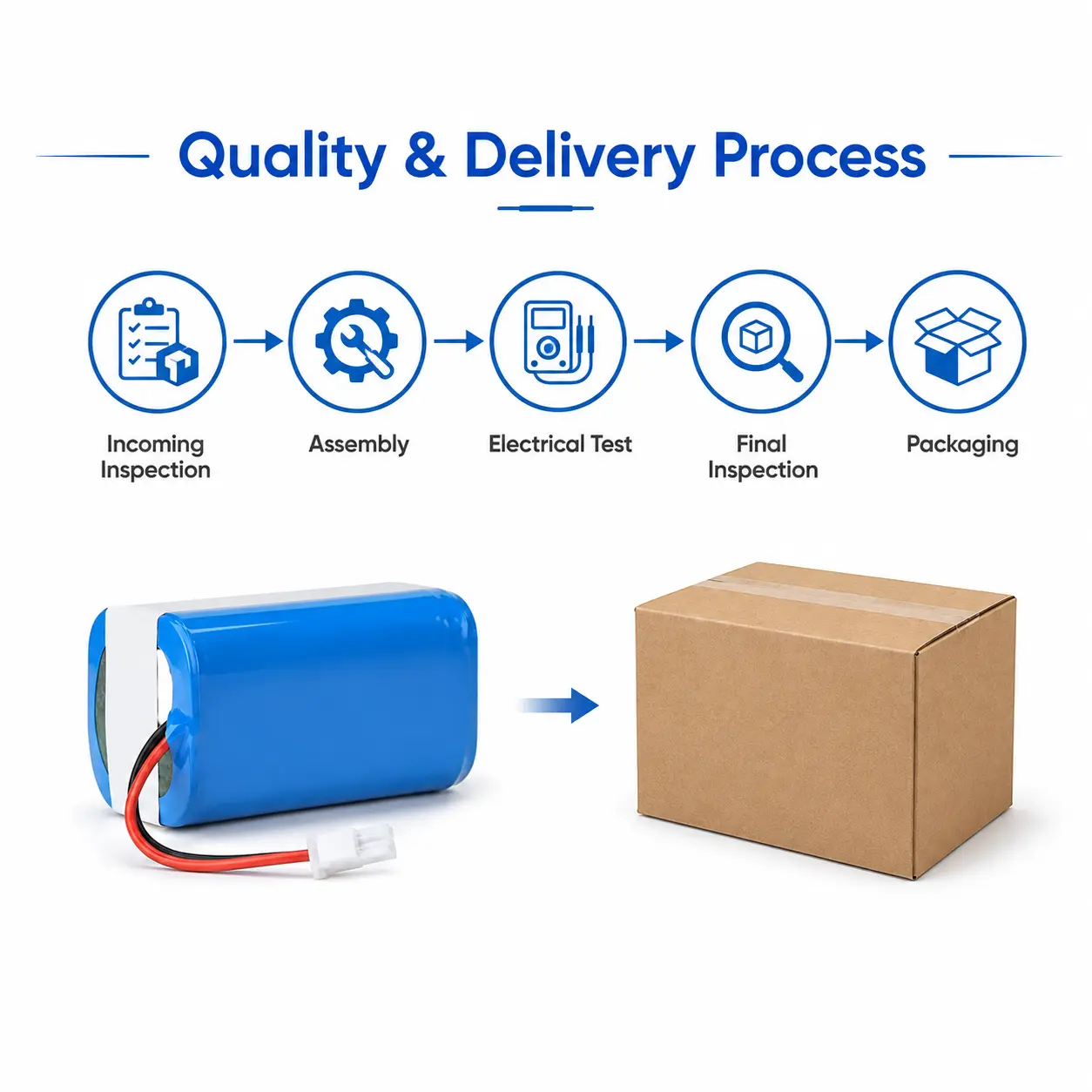

バッチ記録ではなくプロセス図。実際の検査項目や梱包は、確認された品質計画や順序に従って行われます。
NCM パックは、2S2P で 18650 個の 2500mAh セル、または 2S1P で 21700 個の 5000mAh セルを使用できます。
いいえ。18650 2S2P バージョンは約 38 x 38 x 67 mm、重量は 0.20 kg です。 21700 2S1P バージョンのサイズは約 45 x 22 x 72 mm、重量は 0.18 kg です。
機器の通常の消費電力、ピーク需要、およびデューティ サイクルを使用します。計算上の公称エネルギーは約 37Wh ですが、実際の実行時間は負荷と動作条件によって異なります。
2S NCM パックおよび承認された仕様の制限に適した充電器を使用してください。記載されている最大充電電流は 2A で、0.5C での充電を推奨します。
はい。オプションとしてJSTとDC5521が挙げられており、嵌合側、極性、ワイヤゲージ、リード長を確認の上、他のコネクタを検討することも可能です。
7.4V 5000mAh バッテリー パックの場合は、機器の負荷、予想される実行時間、バッテリー スペースの図面、コネクタ、充電器、目的地および数量を HSS Energy に送信します。電気的および機械的インターフェースを確認し、プロジェクト固有のサンプリング仕様と見積書を作成します。
