7.4v 2000mah バッテリーパック

電圧は始まりにすぎません。 HSS Energy サプライヤーは、OEM 注文の 7.4V 2000mAh バッテリー パックを負荷、充電器、利用可能なスペースと照らし合わせてレビューします。理由は簡単です。デバイスに 7.4V ラベルが付いていても、ピーク電流、カットオフ設定、またはコネクタが間違っている可能性があります。このパックでは、指定された 6A BMS を通じて最大 2A の充電電流と最大 6A の連続放電が可能です。充電カットオフは 8.4V に制限されます。放電カットオフは 5.2V 以上に保つ必要があり、6V を推奨します。

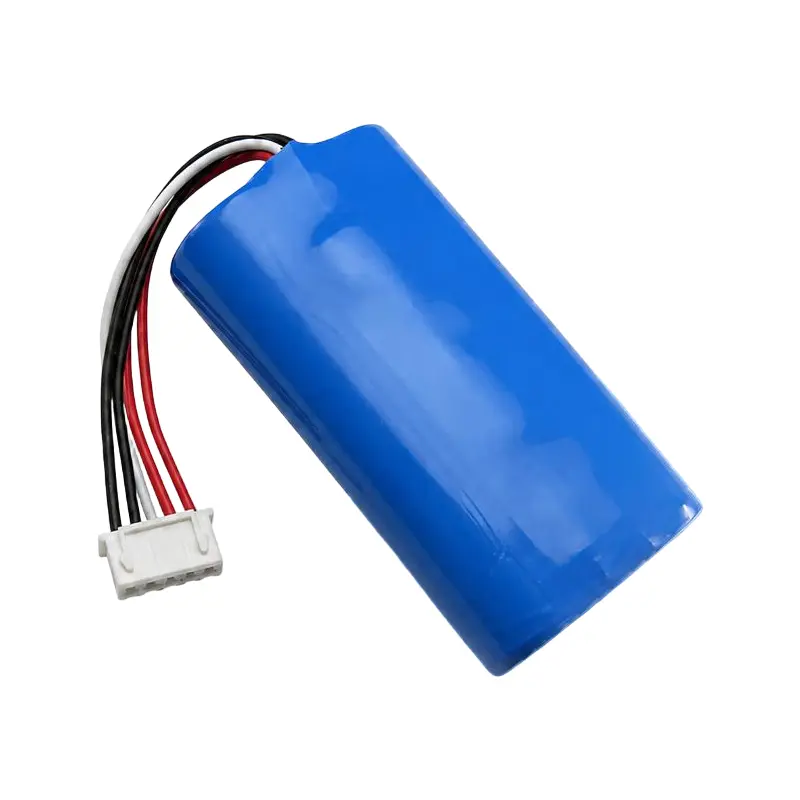

コンパクトな青色の熱収縮包装パック。最終的なコネクタ、極性、リード線の長さは、承認された機器インターフェイスに基づいて選択されます。

主な仕様

1. 機器における 2000mAh の意味

容量は実行時のストーリーの一部にすぎません。このパックの定格は 2000mAh で、標準充電および 0.2C 放電基準での最小値は 1950mAh です。計算上の公称エネルギーは約 14.8Wh です。したがって、連続定格 6A の 7.4V 充電式バッテリー パックでは、実行時間を責任を持って見積もる前に、機器の通常の電流、起動要求、およびデューティ サイクルが必要です。

2. 2 つのセル、1 つのわかりやすいレイアウト

2 つの 18650 セルが直列に接続されており、並列グループはありません。これが確認された 2S1P 構造です。パック容量は 2000mAh のままで、電圧が必要なレベルまで上昇します。 2S1P 18650 バッテリー パックは、硬質成型ハウジングではなく熱収縮フィルムを使用しています。これによりスペースが節約されますが、エンクロージャをリリースする前に、購入者の公差、ワイヤの出口、および絶縁体クリアランスの図面が重要になります。

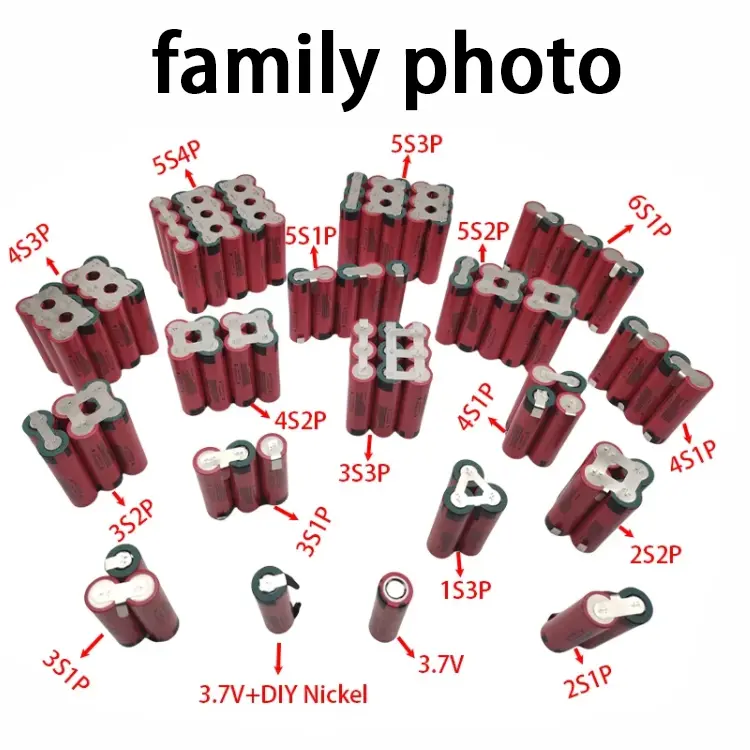

マーケティング参考資料: 円筒形セルパックの配置例。この画像はより幅広い製品ファミリーを示しています。本製品の2S1P構成は付属仕様書にて確認しております。

3. 充電器も選択肢の一部です

7.4V パックには依然として適切な 2S 充電器が必要です。最大充電電流は 2A ですが、0.5C での充電が推奨され、充電電圧は 8.4V を超えてはなりません。放電時は 5.2V が規定の下限値であり、6V が推奨されます。 7.4V 2Ah リチウム電池の場合、これらの数値は習慣的に設計にコピーするのではなく、サンプル機器でチェックする必要があります。 BMS の定格は 6A です。一般的なマーケティング資料に示されている個別の保護機能は、依然としてモデル レベルでの確認が必要です。

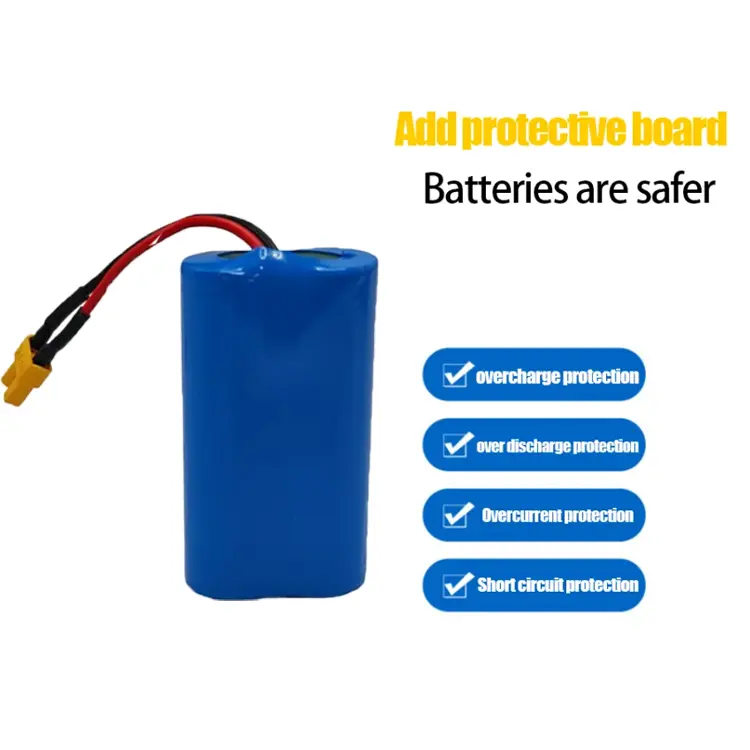

マーケティング参考のみ: 画像には一般的な保護機能がリストされています。このモデルのこれらの関数は、承認された BMS 仕様によって確認された後にのみ公開してください。

4. 小型パック、実際のクリアランス要件

約38 x 20 x 68mm、0.12kgのパックは紙の上に置きやすいです。筐体に詳細が表示されます。 7.4V 18650 バッテリー パックは、7.4V 公称入力を中心に設計されたポータブル機器用に評価できますが、最終的な適合性は許容差、ケーブルの曲げ半径、コネクタのクリアランス、保持方法、バッテリー コンパートメント周囲の熱に依存します。

5. 繰り返し生産する前にインターフェースをロックする

JST と DC5521 がオプションとしてリストされていますが、コネクタ名だけでは完成したインターフェイスではありません。 2S 2000mAh バッテリ パックの場合、承認済みの図面には、正確な部品番号、嵌合側、極性、ワイヤ ゲージ、リード線の長さ、およびストレイン リリーフが記載されている必要があります。サンプルが承認されると、その図面は写真や口頭での説明に頼るのではなく、再生産の参考になります。

6. 出荷前に工場がチェックしていること

リピート注文では、承認されたサンプルを単に似せるだけでなく、それを再現する必要があります。このパックの検査計画には、セルの識別、電圧、容量、内部抵抗、配線、コネクタ、BMS 機能、および完成した外観が含まれている必要があります。アモイ HSS エナジー テクノロジー株式会社は 2023 年に設立されました。その中心パートナーは、10 年以上のリチウム電池の経験を持っています。開発、OEM/ODM作業、量産は、中国国内に合計約12,000平方メートルの複数の生産拠点を通じてサポートされています。

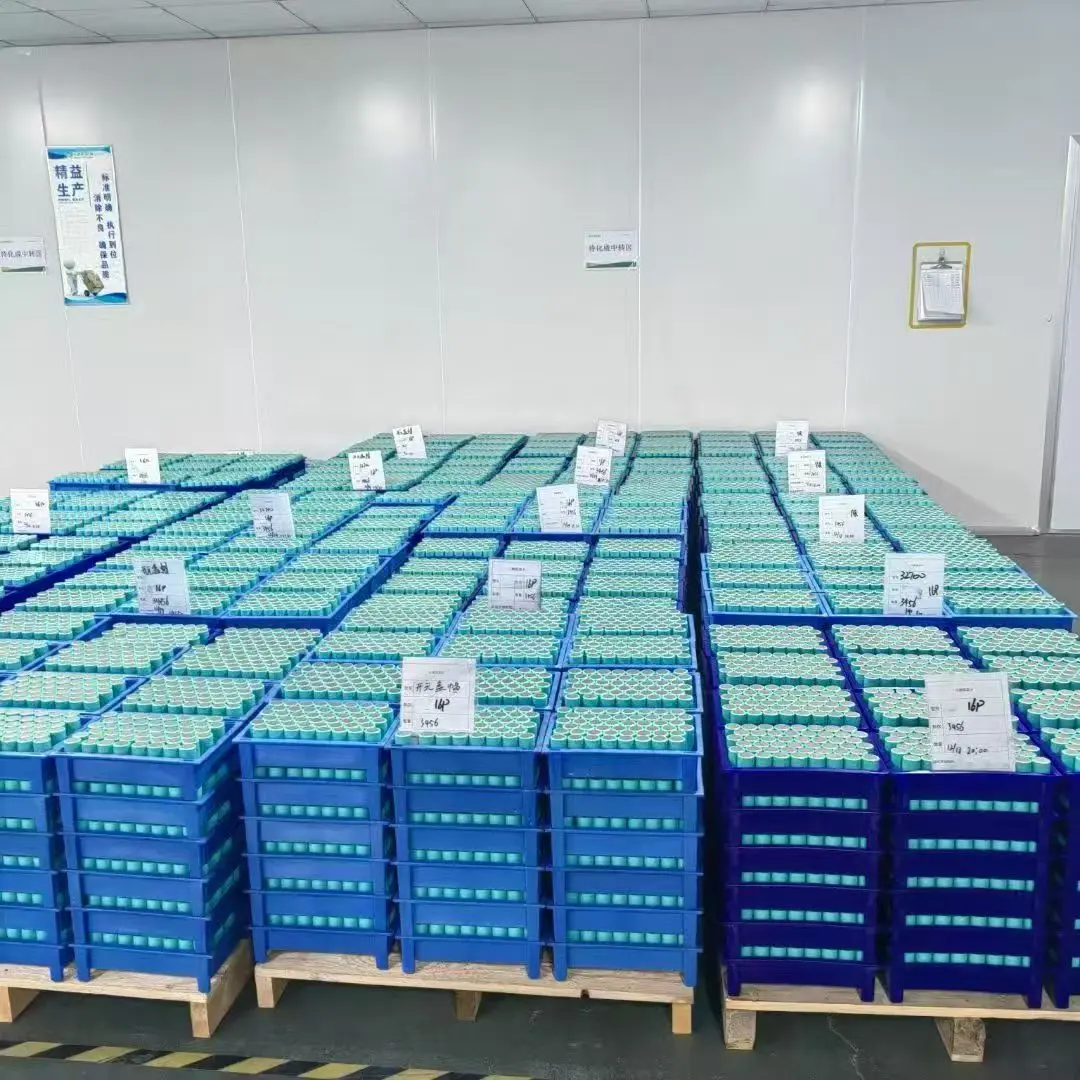

提供された工場の写真: 製造トレイに配置された円筒形セル。製造コンテキストはサポートされますが、この製品で使用される正確なセルは識別されません。

よくある質問

どのような構成と化学的性質が確認されていますか?

この製品は、確認済みの 2S1P 配置で NCM 18650 セルを使用しています。

容量と電流定格は何ですか?

定格容量は2000mAh、最小定格容量は1950mAh、最大連続放電は6Aです。計算上の公称エネルギーは約 14.8Wh です。

どのような充電器とカットオフ値が必要ですか?

最大充電電流は 2A で、0.5C での充電を推奨します。充電カットオフは 8.4V を超えてはなりません。放電カットオフは 5.2V 以上である必要がありますが、6V が推奨されます。

BMS は、提供された画像に示されているすべての保護を提供しますか?

仕様では 6A BMS が確認されていますが、各保護機能はリストされていません。個々の保護に関する主張は、承認された BMS 仕様によって確認された後にのみ公開してください。

機器に合わせてコネクタを選択できますか？

はい。 JST と DC5521 がオプションとしてリストされており、別のコネクタが評価される可能性があります。相手コネクタ、極性、ワイヤ要件、リード線の長さをお知らせください。

見積もりにはどのような情報が必要ですか?

電圧範囲、通常電流とピーク電流、実行時間、利用可能なバッテリー容量、コネクタと極性、充電器情報、数量、目的地、必要な書類を送信します。

プロジェクトの見積もりをリクエストする

7.4V 2000mAh バッテリー パックの場合は、機器の負荷、予想される稼働時間、バッテリー スペースの図面、コネクタ、充電器、目的地および数量を HSS Energy に送信します。電気的および機械的インターフェースを確認し、プロジェクト固有のサンプリング仕様と見積書を作成します。
