12V 30Ah LiFePO4 バッテリーパック

OEM 調達の場合、HSS Energy 工場からの 12V 30Ah LiFePO4 バッテリー パックは、一般的な 12V ラベルではなく、明確な電気エンベロープから始まります。選択の重要な問題は、機器の定常負荷、起動またはサージ需要、充電器プロファイル、カットオフ動作、および利用可能なバッテリ容量がこの基準構成に適合するかどうかです。これらの項目がチェックされると、外部フォーマット、端子またはケーブルの配置、および通信オプションをプロジェクトに基づいて定義し、承認されたサンプルとともに凍結できます。

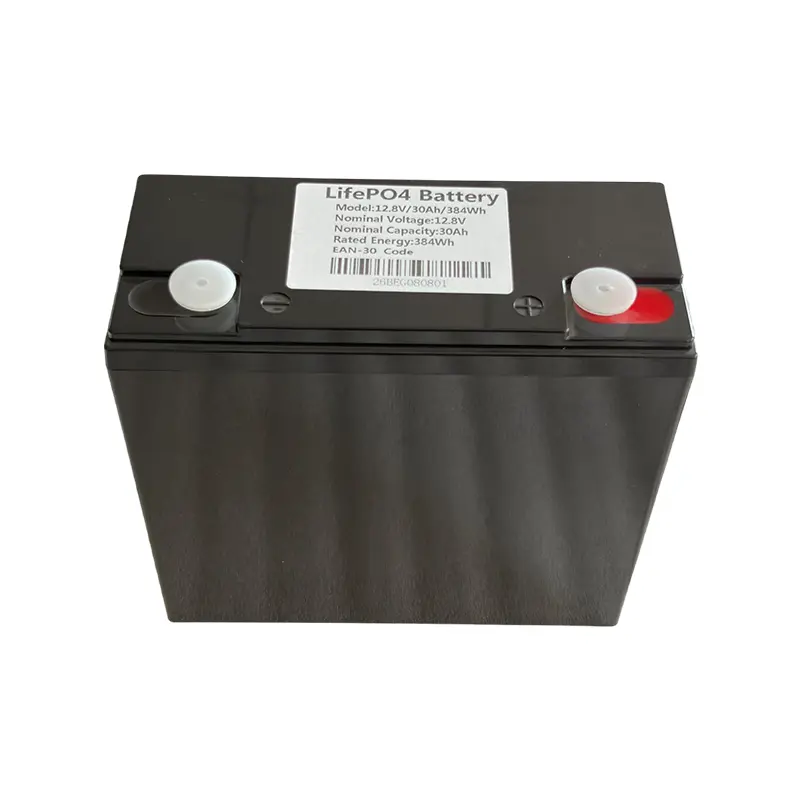

付属の製品写真: 黒の密閉型 12.8V 30Ah LiFePO4 バッテリー。ラベルには、30Ah の定格容量と 384Wh の公称エネルギーが示されています。

主な仕様

仕様管理メモ: 情報源には、最大充電電流 30A と推奨 0.5C の両方が記載されています。 0.5C は 30Ah バッテリの場合 15A に相当するため、承認された製造仕様では、公開または引用の前にこの行を解決する必要があります。

1. コンパクトな 12V システムに適したサイズの容量

30Ah プラットフォームは、小型の補助パックでは実行時間目標を満たさないが、50Ah または 100Ah バッテリーでは不必要な容量と設置体積が追加される場合に便利です。 12V 30Ah のリチウム バッテリーを比較する購入者にとって、384Wh の公称エネルギー クラスは実用的な中間ステップとなりますが、稼働時間は実際の機器の負荷とデューティ サイクルから計算する必要があります。

· 30Ah 定格は、実行時の計算の代わりとしてではなく、エネルギーの開始点として使用します。

· より大きな容量がより良い選択であると考える前に、利用可能なバッテリー収納部を確認してください。

2. 電気的接続はアプリケーションラベルの前にあります

付属のリファレンスでは、最大連続放電 20A、ピーク電流値 40A が得られます。そのため、12.8V 30Ah LiFePO4 バッテリーは低電流から中電流の機器の明確な開始点となりますが、モーター負荷、ポンプ、インバーター、その他のサージの多いデバイスについては、許容される 40A のピーク持続時間が記載されていないため、個別の電流プロファイル チェックが必要になります。

· 通常動作電流、最大連続電流、起動電流またはサージ電流を個別に確認します。

· 充電器またはコントローラーを、14.4V の推奨充電目標および承認された生産制限に対して確認してください。

3. アプリケーションパス: ソーラー、バックアップ、ポータブル、海洋

12V 30Ah LFP バッテリーは、接続された負荷と充電方法が確認された制限内にある限り、いくつかの 12V クラスのユースケースにわたって評価できます。太陽光発電とバックアップ電源のプロジェクトは、日々のエネルギー使用量とコントローラーの設定によって審査する必要がありますが、ポータブル電源プロジェクトはコネクタ、エンクロージャ、ピーク負荷のレビューが必要です。トローリング モーターの使用は、包括的な互換性を主張するのではなく、電流に適合した評価として扱う方が適切です。

· ソーラー: 充電コントローラーのプロファイルが一致した後の小型ソーラーまたはオフグリッド DC システム。

· バックアップ電力: 必要な実行時間が計算された後の監視、通信、緊急または制御機器。

· ポータブル電源: 384Wh のエネルギークラスが適切なコンパクトな DC 電源ボックスおよびフィールド機器。

· 海洋電子​​機器: 電流とコネクタの要件が適合する魚群探知機、ソナー、ナビゲーション、または照明。

· 追加の評価指示には、プロジェクトの負荷とインターフェースに応じて、非常用照明と監視機器が含まれる場合があります。

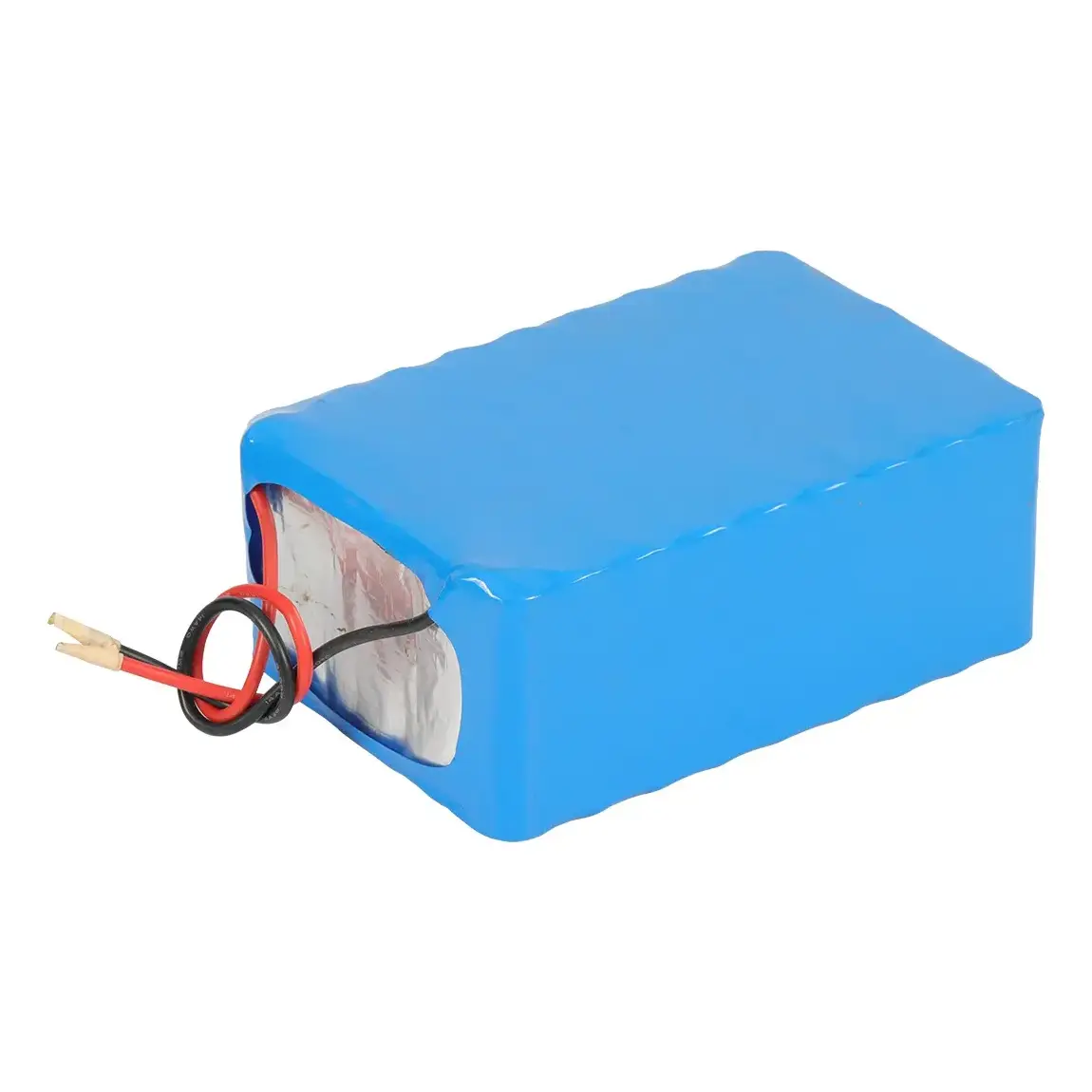

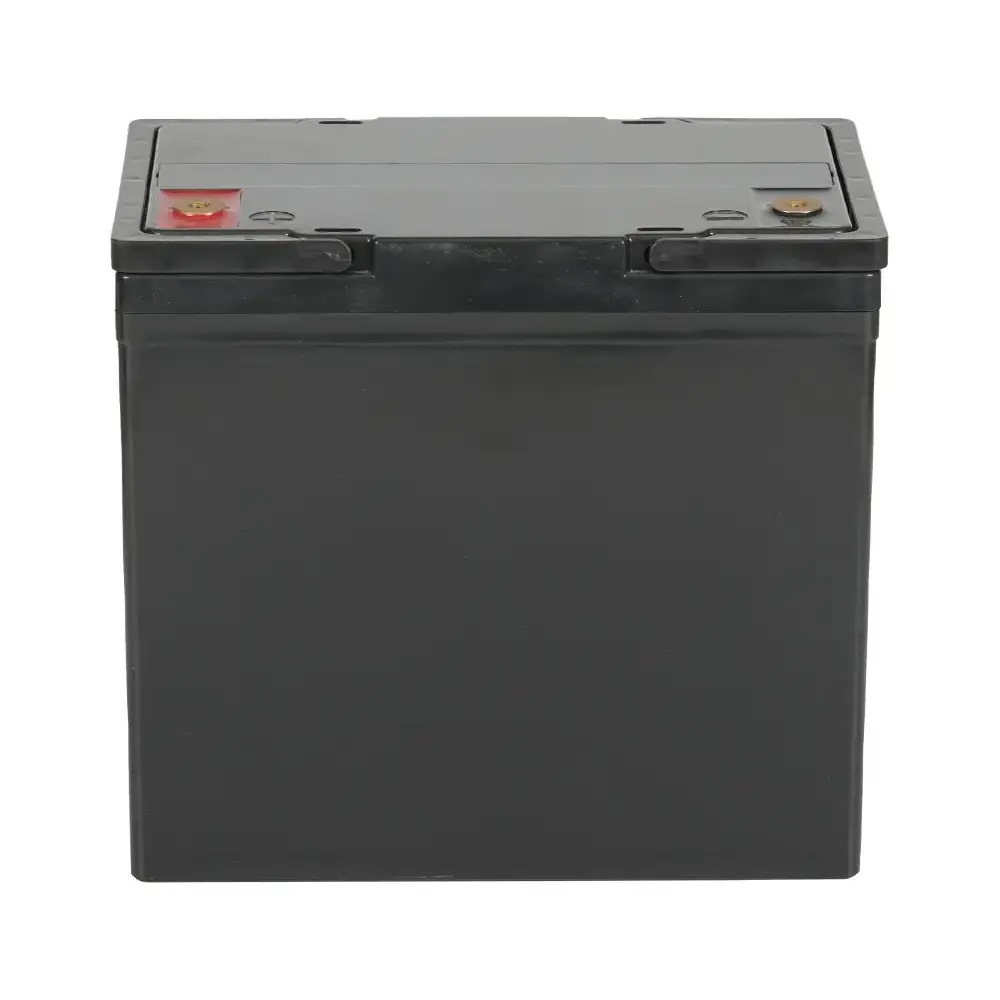

左: 付属の密閉型バッテリー形式。右: シュリンク包装された付属の構造リファレンス。最終的な筐体と接続の詳細は、承認されたサンプルと図面によって管理される必要があります。

4. 鉛酸の交換はシステムに合わせた決定である

12V 30Ah リン酸鉄リチウム バッテリーは、鉛酸交換プロジェクト用に評価できますが、公称電圧を一致させることは最初のステップにすぎません。パックを特定のシステムの代替品として説明する前に、既存の充電器、機器の遮断動作、端子の位置、極性、利用可能なスペース、および最大負荷電流をすべてチェックする必要があります。

· 既存の充電器の出力および充電ロジックを承認された LiFePO4 プロファイルと比較します。

· 端子の位置、極性、および既存のバッテリー収納部に対する機械的エンベロープを確認します。

· サンプルの承認前に、バッテリー保護設定とともに機器の低電圧動作を確認してください。

5. 32700 4S5P アーキテクチャと OEM 機械オプション

確認された電気構造では、4S5P 配置で 32700 個の 6000mAh LiFePO4 セルが使用されています。 32700 30Ah LiFePO4 バッテリ パックでは、そのアーキテクチャによって公称 12.8V プラットフォームと 30Ah の容量が定義されますが、エンクロージャ、端子、またはケーブルの出口はプロジェクトの決定のままです。通信が必要な場合は、RS485、CAN、または Bluetooth も評価される場合があります。

· 承認された図面またはサンプル内のハウジングのスタイル、端子またはコネクタ、極性、およびラベルを凍結します。

· 注文したバージョンのプロトコル、コネクタ、およびデータ定義が確認されるまで、通信をオプションとして扱います。

6. 繰り返し注文の製造、テスト、および出荷の証拠

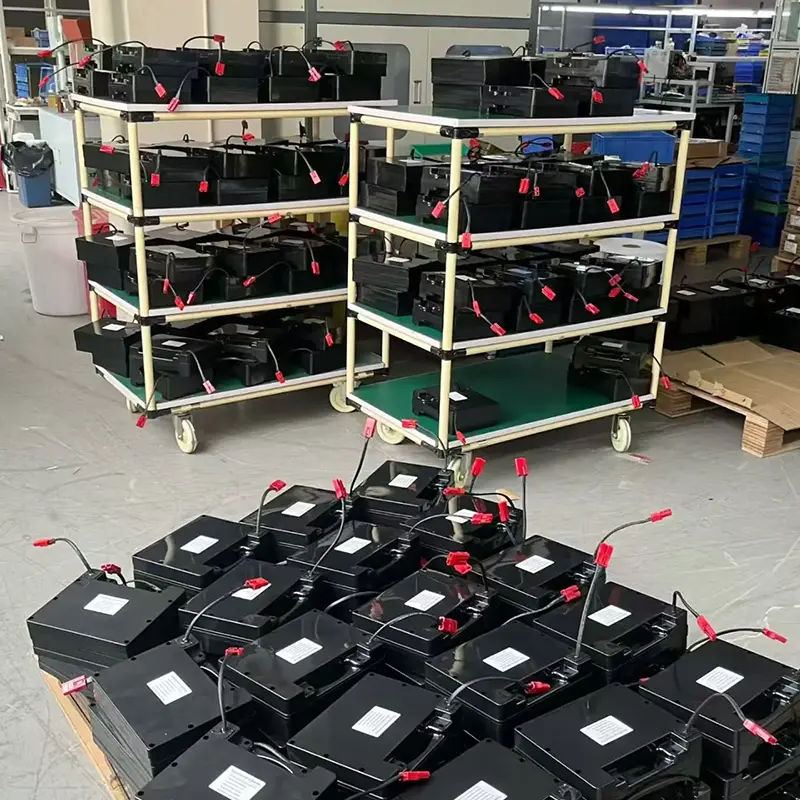

提供された工場の写真には、生産処理中のバッテリー バッチ、ラックベースの電気テストまたはエージングのセットアップ、出荷の準備が整ったパレットに積まれたカートンが示されています。これらの画像は、サポートする特定のプロセスの主張の横に配置されるとページを強化しますが、各画像で正確な 12V 30Ah モデルが内部で検証されていない限り、工場、テスト、物流のコンテキストとしてラベル付けする必要があります。

· リピート注文仕様管理コンテンツの横に製造イメージを使用します。

· 提供された証拠に記載されていない基準を推測することなく、ラック画像をテストコンテキストとして使用します。

· 正確なモデルの輸出バッチを主張せずに、梱包および出荷のコンテキストにパレット画像を使用します。

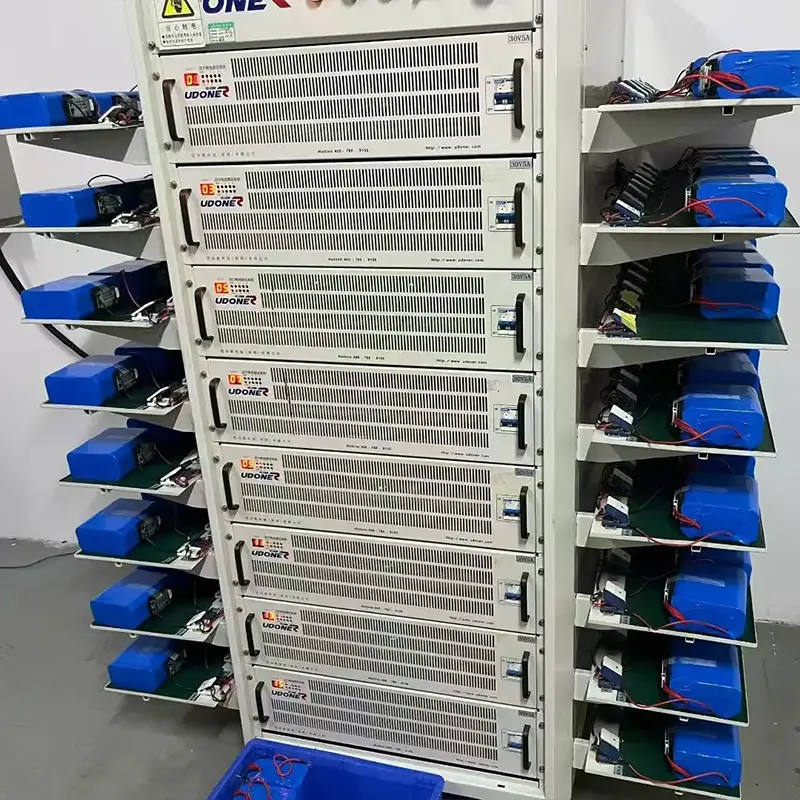

生産および電気テストのコンテキストを提供します。正確なモデルの認証や検証済みの顧客プロジェクトの証拠としてではなく、プロセスの証拠として使用します。

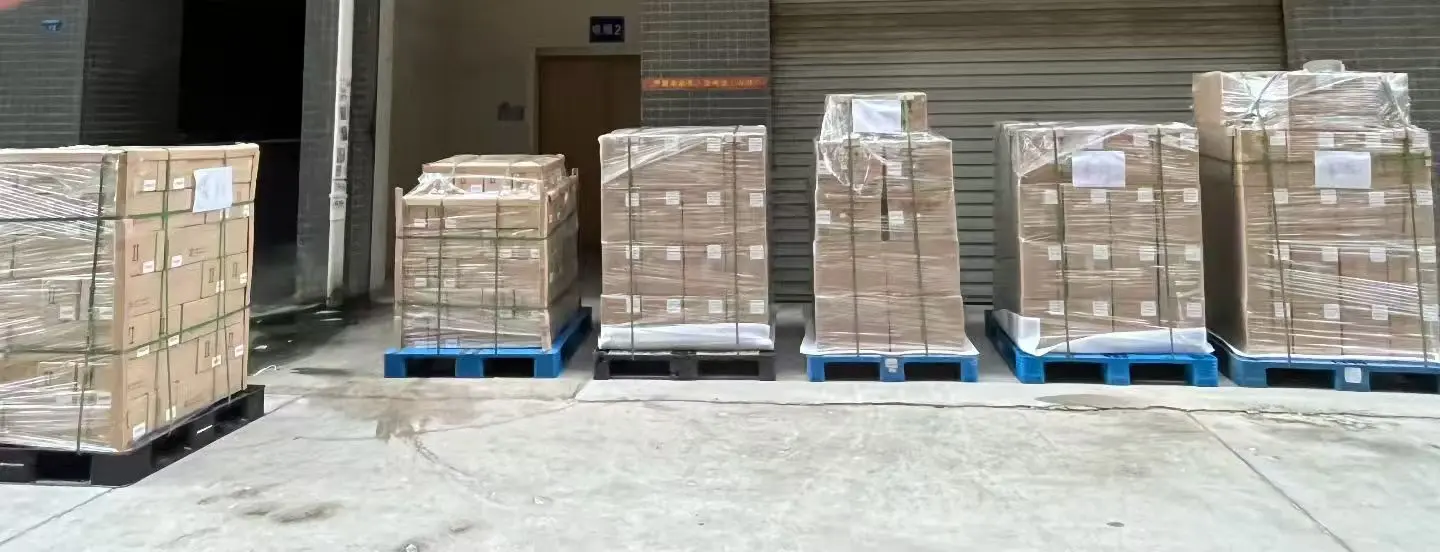

提供されたパレット化された出荷コンテキスト。梱包の詳細は注文とルートによって異なります。

お見積り依頼前にご確認いただきたいこと

· ターゲットアプリケーションと機器モデル

· 通常動作電流、最大連続電流、起動電流またはピーク電流

· 必要な実行時間または毎日のエネルギー使用量

· 既存の充電器またはコントローラーの出力と充電プロファイル

· 利用可能なバッテリースペースの寸法と好みの筐体スタイル

· 端子またはコネクタのタイプ、極性、ケーブルの長さ、出口方向

· RS485、CAN、または Bluetooth 通信が必要な場合

· ターゲット市場、サンプル数量、および予想される注文量

サンプルが凍結する前

手戻りを減らす最も簡単な方法は、電気的要件と機械的要件を一緒に検討することです。この製品の場合、供給される仕様には、公称電圧、容量、基準電流制限、セル形式、およびオプションの通信方向がすでに定義されています。残りのプロジェクト固有の項目は、承認されたサンプルが繰り返し生産の基準となる前に文書化する必要があります。

よくある質問

公称電圧は12Vですか、それとも12.8Vですか?

市販の製品名では一般的な 12V システム クラスが使用されていますが、付属の LiFePO4 仕様では公称バッテリ電圧として 12.8V が記載されています。

確認されている容量と公称エネルギーはどれくらいですか?

定格容量は 30Ah、最小定格容量は 29Ah と記載されており、付属のラベルと仕様書には公称エネルギーが 384Wh と表示されています。

リファレンス構成はどのくらいの電流を供給できますか?

付属のシートには、最大連続放電 20A とピーク電流 40A が記載されています。 40A ピークの許容持続時間は規定されていないため、サージ負荷プロジェクトではさらなる確認が必要です。

既存の 12V 鉛蓄電池を直接置き換えることはできますか?

自動的ではありません。交換が承認される前に、充電器のプロファイル、機器のカットオフ動作、電流需要、端子レイアウト、寸法、極性を確認する必要があります。

どのような充電電圧が記載されていますか?

標準充電方法は 14.4V CC/CV 充電を使用します。この情報源には、14.6V 以下の充電カットオフも記載されており、14.4V を推奨しています。

充電電流制限を確認する必要があるのはなぜですか?

情報源には最大充電電流が 30A と記載されており、0.5C も推奨されています。 30Ah バッテリーの場合、0.5C は 15A に等しいため、最終的な生産制限は承認された仕様で解決される必要があります。

どのようなサイクル寿命情報が入手可能ですか?

情報源には、少なくとも 1000 サイクルで、残りのセル容量が初期容量の 80% を超えていると記載されています。完全なテスト条件は提供されていないため、これは無条件の寿命保証ではなく、限定された参考資料として扱う必要があります。

コミュニケーションを追加することはできますか?

RS485、CAN、および Bluetooth がオプションの通信選択肢としてリストされています。注文したバージョンに必要なプロトコル、コネクタ、およびデータ定義を確認する必要があります。

プロジェクトの見積もりをリクエストする

12V 30Ah LiFePO4 バッテリー パックの場合は、負荷プロファイル、ランタイム ターゲット、バッテリー スペースの寸法、充電器情報、端子またはコネクタの要件、通信ニーズ、ターゲット市場、および予想数量を HSS Energy に送信してください。サンプルと生産仕様が最終決定される前に、リファレンス 12.8V 30Ah、4S5P、および 20A 構成を機器に対してレビューできます。
