12V 10Ah LiFePO4 バッテリーパック

プロジェクト調達の場合、HSS Energy メーカーの中国 12V 10Ah LiFePO4 バッテリー パックは、12V ラベルだけではなく、最初に電気負荷によって適合する必要があります。リファレンス シートには、最大連続放電 20A、ピーク電流値 30A、推奨充電 14.4V、最大充電電流 10A が記載されています。バイヤーは量産サンプルを承認する前に、定常電流、サージ需要、充電器の動作、設置スペース、端子配置、通信のニーズを確認する必要があります。

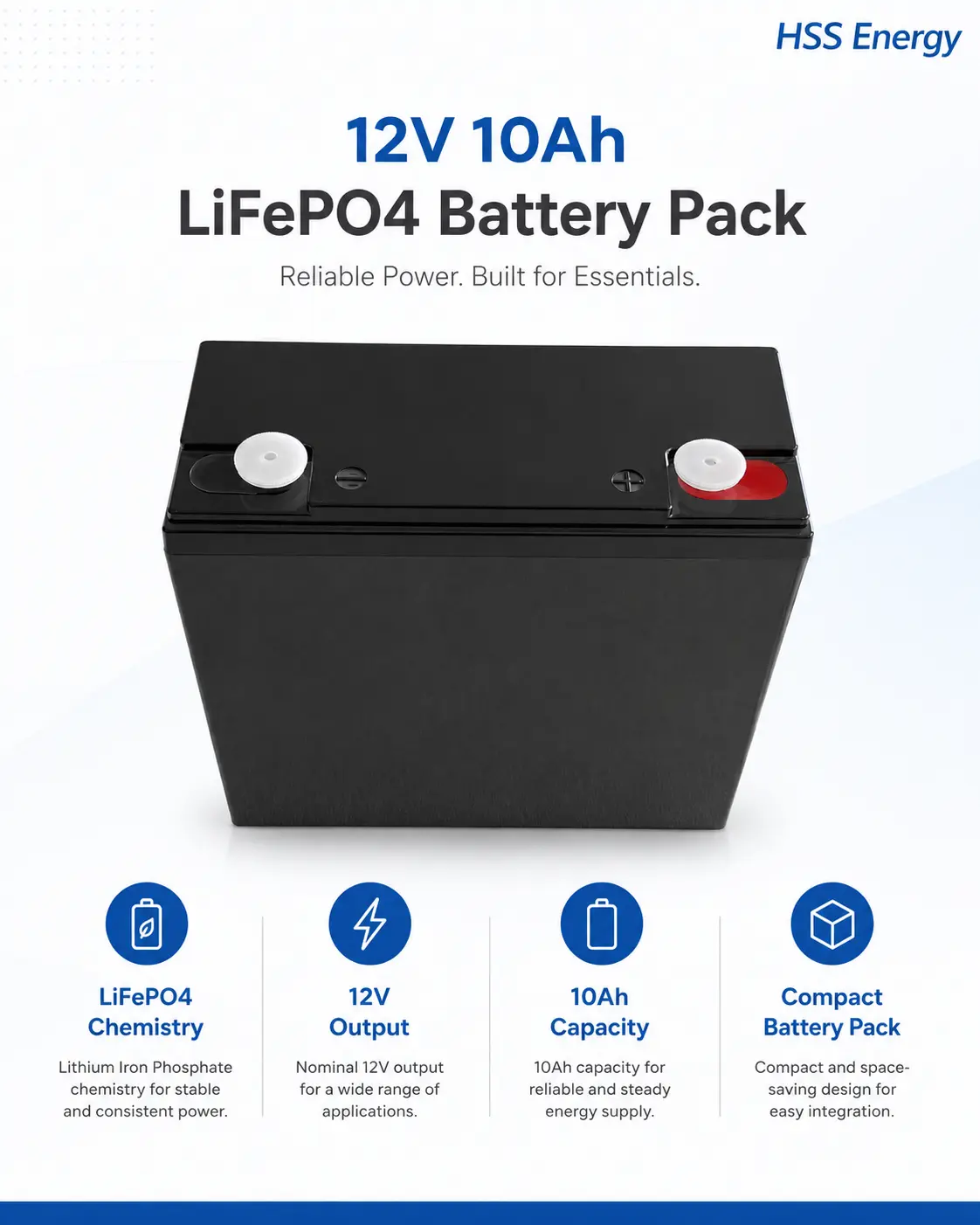

提供された HSS Energy 製品のグラフィック。製品の形状と 10Ah LiFePO4 の位置を示します。詳細な製造仕様はテクニカルシートによって管理されます。

主な仕様

仕様に関する注記: 30A ピーク電流持続時間、通信プロトコル、正確な端子モデル/極性、BMS 保護しきい値、IP 定格、および認証セットは提供されません。これらは確認されるまでプロジェクト固有のものにしておいてください。

1. 小型 12V システム向けの定義された 10Ah スケール

10Ah プラットフォームは、システムが非常に小さな補助セル パック以上のものを必要とするが、より大きなバッテリーのサイズや蓄積エネルギーが正当化されない場合に役立ちます。 12V 10Ah リチウム バッテリーを比較する購入者にとって、リファレンス構成は 12.8V 電気プラットフォームで 128Wh の公称エネルギーを提供します。実行時間は、Ah の数値だけからではなく、実際の負荷とデューティ サイクルから計算する必要があります。

· 初期のランタイム スクリーニングには 128Wh の公称エネルギー数値を使用し、実際の負荷電流とデューティ サイクルを確認します。

· サンプリングの前に、98 × 98 × 152mm の基準封筒を機器のバッテリー収納部と照らし合わせて確認してください。

· エンクロージャと端子の詳細を、承認されたサンプルと製造図面に関連付けておいてください。

2. 現在の機能はアプリケーションラベルよりも優先されます

付属の電気シートには、最大連続放電 20A とピーク電流基準 30A が記載されています。これにより、12.8V 10Ah LiFePO4 バッテリーに小型機器向けの明確な負荷エンベロープが与えられますが、30A ピークの許容持続時間は規定されていません。したがって、起動サージのある負荷、モーター、またはインバーターの動作は、承認前に実際の電流プロファイルからレビューする必要があります。

· エンジニアリングレビュー中に、定常電流、最大連続電流、起動電流またはサージ電流を分離します。

· プロジェクトで基準の 20A 連続出力を超える必要がある場合は、セル、BMS、配線、端子を 1 つのシステムとして再評価します。

· 30A ピーク値を連続定格として扱ったり、ソースにないピーク持続時間を割り当てたりしないでください。

3. 26700 4S2P アーキテクチャと機械的適合

確認されたセル配置は 26700 個の 5000mAh LiFePO4 セルを使用した 4S2P で、公称 12.8V および定格 10Ah の構成を確立します。 12.8V 10Ah 充電式 LiFePO4 バッテリーの場合、バッテリーは機器に正しく装着され、端子の形状を強制することなく接続する必要があるため、外部の適合性は内部の直並列レイアウトと同じくらい重要です。付属のシートは、このリファレンスのプラスチック製ハウジングと最大寸法 98 × 98 × 152 mm を提供します。

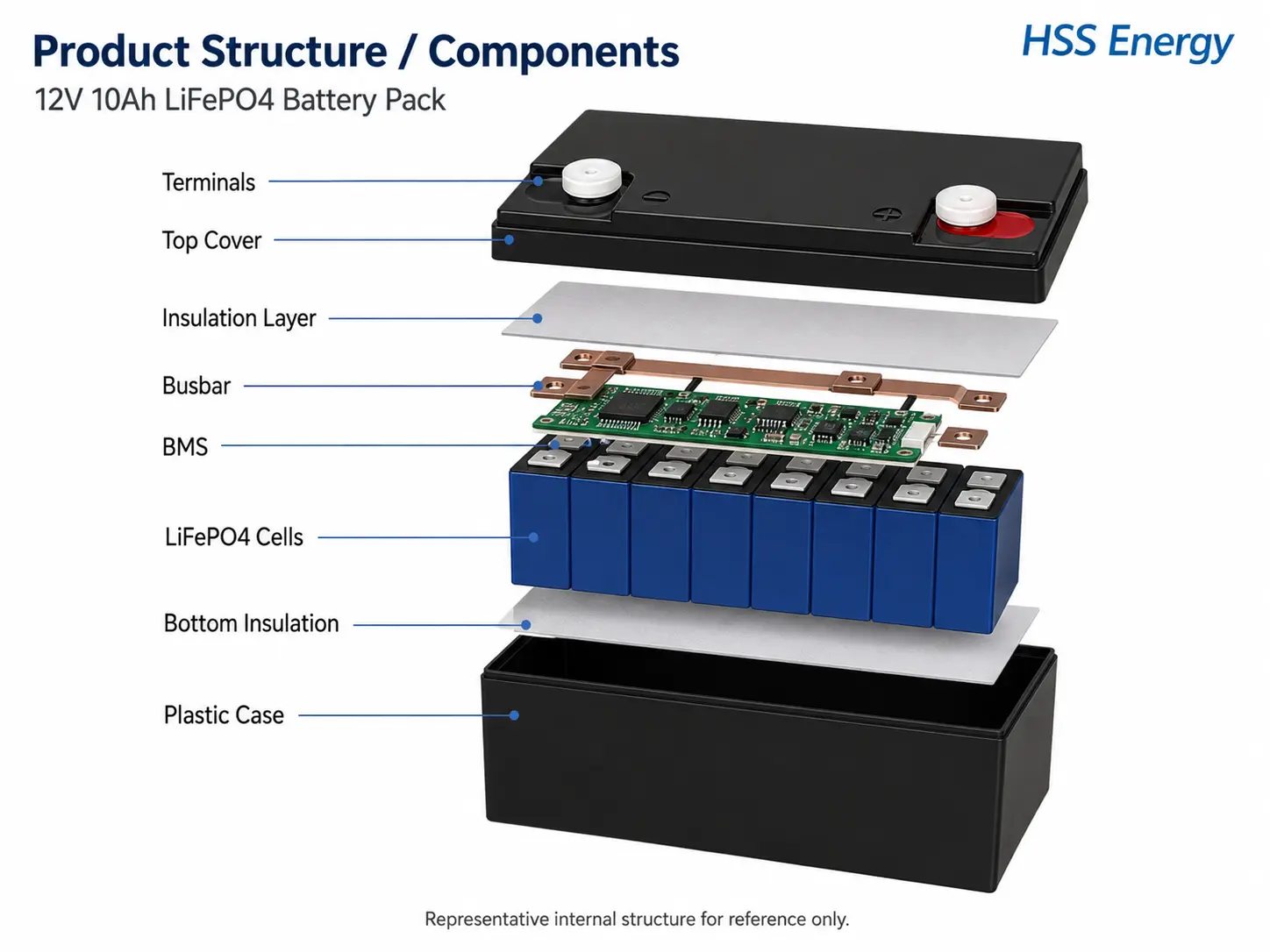

供給される製品の構造/コンポーネントの図。参照のみを目的として、代表的な内部構造として明示的にラベル付けされています。正確な製造断面図としてではなく、コンポーネントの役割を説明するために使用してください。

4. 小さな 12V 負荷のアプリケーションパス

12V 10Ah LFP バッテリーは、接続された負荷、必要なランタイム、充電器またはコントローラー、設置環境によって最適に評価されます。 20A の連続放電リファレンスは、多くの低から中電流の 12V デバイスにとって有用な余地を残しますが、より高い起動要求があるプロジェクトでは個別のサージ検証が必要です。以下は、包括的な互換性の主張ではなく、実際的な評価パスです。

バックアップ電力: 実際の DC 負荷から必要なスタンバイまたは放電ランタイムを計算します。バッテリーカットオフ範囲付近で機器と充電器がどのように動作するかを確認してください。

セキュリティとモニタリング: 連続電流、筐体スペース、端子レイアウトが適合する場合、カメラ、アラーム、アクセス制御またはモニタリング機器の評価に適しています。

非常用照明: 既存の SLA タイプのバッテリーを交換する前に、通常のスタンバイ充電、放電期間、および低電圧動作を確認してください。

小規模太陽光発電: コントローラーを LiFePO4 充電プロファイルに合わせます。付属のシートには 14.4V の充電が推奨されており、14.6V のカットオフ制限が記載されています。

ポータブル 12V 機器: フィールド機器で 10Ah 構成を使用する前に、定常電流とピーク電流、コネクタ保護、および物理的なバッテリー コンパートメントを確認してください。

アプリケーションの主要な用語: バックアップ電源。セキュリティと監視。非常用照明;小規模太陽光発電;ポータブル 12V 機器。これらはアプリケーション用語であり、計画された SEO 関連キーワードではありません。

5. 鉛酸の交換は充電器と負荷のマッチングから始まります

12V 10Ah リン酸鉄リチウム バッテリーは、購入者が小型の鉛酸ユニットを交換したいときに評価できますが、公称電圧の一致は最初のチェックにすぎません。付属のシートでは 14.4V CC/CV 充電ターゲットを使用し、充電カットオフとして ≤14.6V をリストし、最大充電電流として 10A を指定しています。反復可能な交換プロジェクトの場合、既存の充電器、コンパートメント、端子の位置、低電圧動作、負荷電流をすべてサンプリング前に比較する必要があります。

· 付属のシートの標準充電量は 0.2C です。10Ah の場合、これは 14.4V CV ステージ前の 2A に相当します。

· 記載されている標準充電時間は、付属の方法で約 6 時間です。

· 放電基準では、推奨カットオフとして 10.4V を使用します。従来の鉛蓄電池システムが同じしきい値を使用すると想定しないでください。

· 交換プログラムが量産に移行する前に、承認済みサンプルの端子の位置、極性、外形寸法を凍結します。

サイクルライフのリファレンス

ソース状態は 1000 サイクル以上で、残りのセル容量は初期容量の 80% を超えています。完全なサイクル テスト条件は提供されていないため、無条件の耐用年数保証ではなく、限定された参考資料として公開してください。

6. OEM インターフェース制御とリピート注文品質

電気的な適合が確認されると、HSS Energy はプロジェクト要件を使用して、エンクロージャ、端子またはコネクタ、ラベル、パッケージング、およびオプションの通信をレビューできます。 RS485、CAN、および Bluetooth は、付属のテクニカル シートにオプションの選択肢としてリストされていますが、プロトコルの詳細とコネクタの定義は、注文したバージョンに合わせて固定する必要があります。目的は、サンプルを後の注文で繰り返すことができる管理された仕様に変えることです。

付属の OEM / ODM カスタマイズ グラフィック。電圧、容量、ラベル、端子、ハウジング、パッケージングをレビュー可能なプロジェクト オプションとして扱います。正確な 12V 10Ah の製造仕様は、承認されたプロジェクト ファイルによって引き続き管理されます。

品質と納品プロセス

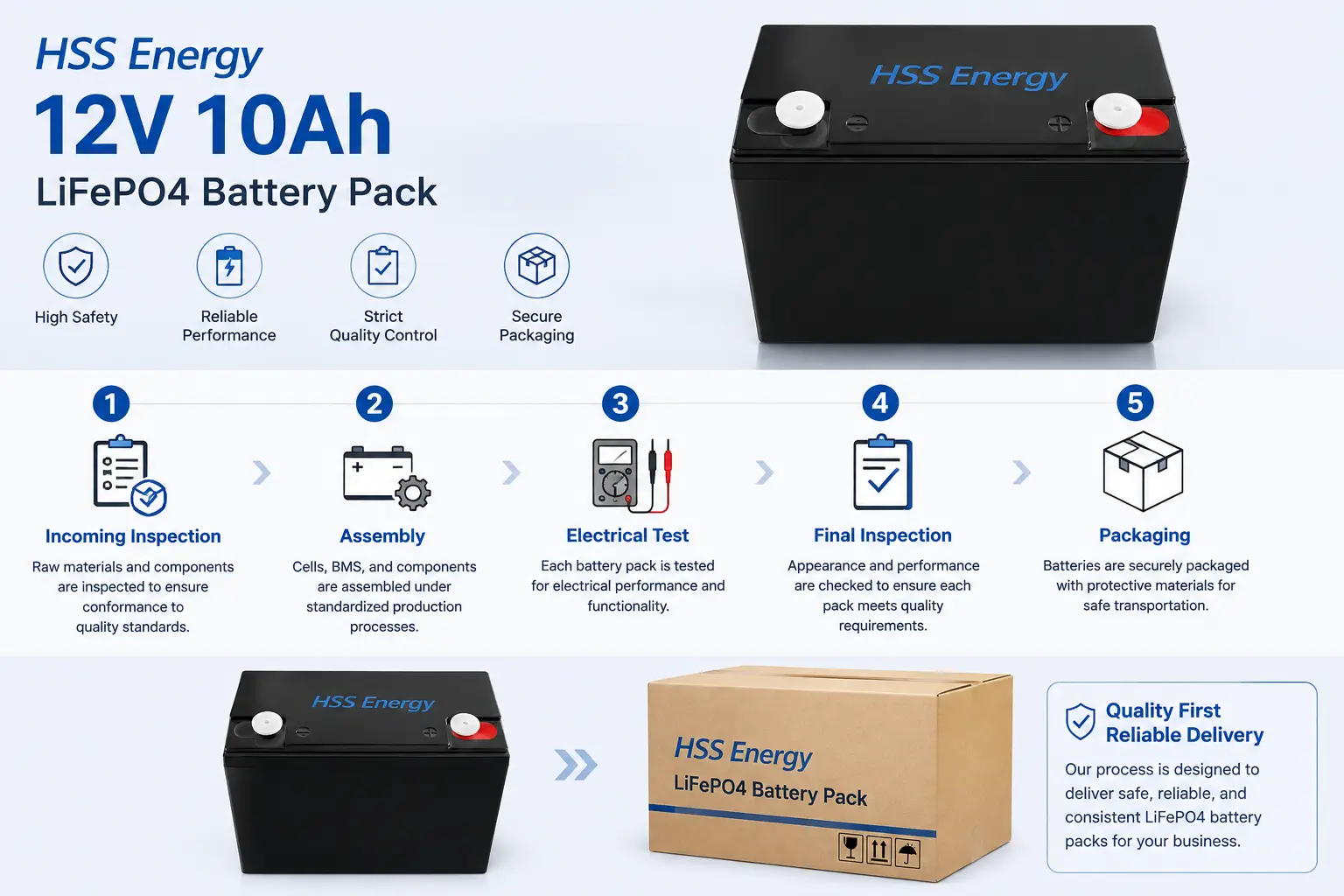

提供された HSS Energy の品質プロセスの図: 受入検査 → 組み立て → 電気試験 → 最終検査 → 梱包。これを正確な工場ワークフローとして公開する前に、内部 SOP の詳細を確認してください。

お見積り依頼前にご確認いただきたいこと

· アプリケーションと機器のモデル

· 通常動作電流、最大連続電流、起動電流またはピーク電流

· 既存の充電器またはコントローラーの出力と充電プロファイル

· 利用可能なバッテリースペースと優先される筐体の向き

· 端子またはコネクタのタイプ、極性、ケーブル要件、および出口方向

· RS485、CAN、または Bluetooth 通信要件（必要な場合）

· サンプル量、予測量、仕向国、および必要なコンプライアンス文書

よくある質問

公称電圧は12Vですか、それとも12.8Vですか?

商品名は12V系の共通クラスを使用しております。付属のテクニカルシートには、公称バッテリー電圧として 12.8V と記載されています。

確認されている容量とセル配列は何ですか？

定格容量は 10Ah、最小定格容量は 9.5Ah、付属シートでは 4S2P の 5000mAh LiFePO4 セル 26700 個を指定しています。

バッテリーはどのくらいの電流を供給できますか?

付属のシートには、最大連続放電 20A とピーク電流基準 30A が記載されています。 30A ピークの許容持続時間は指定されていません。

どのような充電方法が記載されていますか?

標準的な充電方法は、0.2C CC で 14.4V まで充電し、続いて電流が ≤0.05C に低下するまで 14.4V CV を充電します。このシートには、記載されている標準充電方法の最大充電電流 10A と約 6 時間が記載されています。

12V 鉛蓄電池を直接置き換えることはできますか?

自動的ではありません。交換する前に、充電器のプロファイル、低電圧動作、電流需要、寸法、端子配置、極性を確認する必要があります。

コミュニケーションを追加することはできますか?

RS485、CAN、Bluetooth はオプションとしてリストされています。注文したバージョンで必要なプロトコル、コネクタ、データ定義を確認する必要があります。

サンプルにはどのような情報が必要ですか?

機器のモデル、負荷電流、ピーク電流、充電器データ、利用可能なスペース、端子またはコネクタの図面、通信ニーズ、および予想数量を提供します。

プロジェクトの見積もりをリクエストする

12V 10Ah LiFePO4 バッテリー パックの場合は、負荷プロファイル、充電器またはコントローラーのデータ、バッテリースペースの寸法、端子またはコネクタの要件、通信のニーズ、ターゲット市場、および予想数量を HSS Energy に送信してください。 12.8V 10Ah、4S2P、および20Aのリファレンス構成がシステムに適合するかどうか、またはサンプリング前に電気的および機械的設計を調整する必要があるかどうかをレビューできます。
