カスタムリチウム電池ソリューション

カスタム リチウム バッテリー プロジェクトは機器から始まります。動作電圧、実行時間、連続負荷とピーク負荷、利用可能な設置スペース、充電方法、動作環境、およびコンプライアンス要件によって、最終的なバッテリのアーキテクチャが決まります。 HSS Energy は、セルと BMS の選択からプロトタイプ、デバイスの検証、生産に至るまでバッテリー開発をサポートします。

1.デバイス要件から始めます

標準バッテリー仕様は、機器に適合する場合にのみ役に立ちます。セルを選択する前に、プロジェクトではバッテリーが動作しなければならない電気的負荷と機械的制限を定義する必要があります。

· 動作電圧と許容電圧範囲

· 必要なランタイムまたはターゲット エネルギー

· 平均負荷電流、連続負荷電流、ピーク負荷電流

· バッテリーの最大寸法と重量

· 充電方法と充電インターフェース

· 動作温度と保管温度

· 対象国と認証要件

· 予想されるサンプルと生産数量

2. クイックカスタムバッテリー決定ツリー

3. 化学と細胞の選択

中小規模のカスタム リチウム イオン プロジェクトの場合、セル オプションには、プロジェクトの電気的、寸法、認証、供給要件に従って、EVE、DMEGC、BAK、LG、Samsung などの確立されたメーカーのグレード A セルを含めることができます。

Cell ブランドは選択要素の 1 つにすぎません。容量の一貫性、内部抵抗、放電能力、動作温度、サイズ、サイクル要件、供給継続性が一緒に評価されます。

4. 電圧とパックのアーキテクチャ

電圧は初期アーキテクチャであり、完全なバッテリー仕様ではありません。容量、電流能力、セル形式、BMS、パック寸法、およびコネクタはデバイスに適合する必要があります。

5. BMSと保護設計

BMS 構成は、バッテリーのアーキテクチャと機器の要件に応じて選択されます。 Standard protection functions can include:

· 過充電保護

· 過放電保護

· 過熱保護

· 短絡保護

· 必要な場合の過電流保護

· 設計に従ったセルバランシングと温度監視

通信はオプションであり、機器のインターフェースに応じて選択されます。利用可能なプロジェクト オプションには、Bluetooth、RS485、CAN などがあります。プロジェクトでカスタマイズされた制御戦略が必要な場合は、BMS 開発またはプロトコル適応をサポートできます。

6. 機械、ハウジング、インターフェースのカスタマイズ

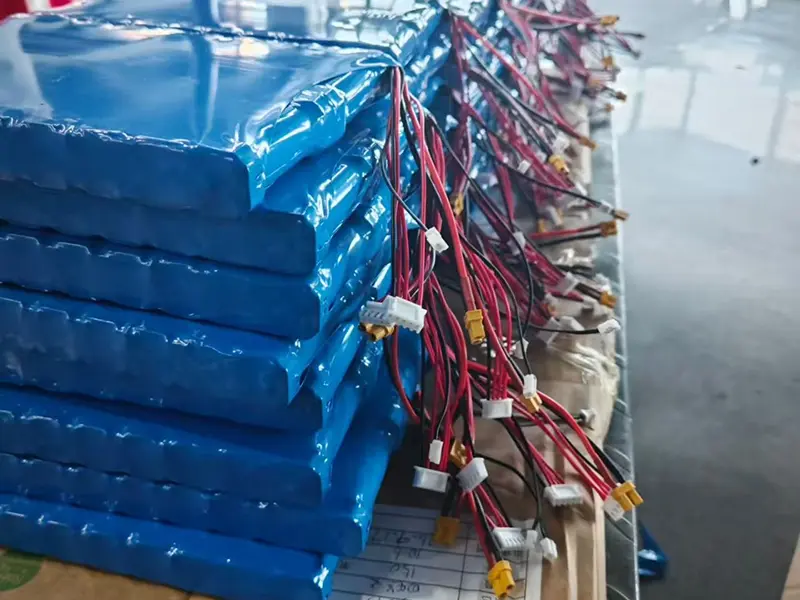

生産用に準備されたプロジェクト固有のケーブルとコネクタを備えたカスタム バッテリー パック

7. アプリケーション固有のバッテリーエンジニアリング

3 つの実際のプロジェクトでは、電気およびコネクタのマッチング、BMS 通信の統合、高電流機械のカスタマイズという、さまざまなカスタマイズの優先順位を示しています。顧客の身元は開示されません。

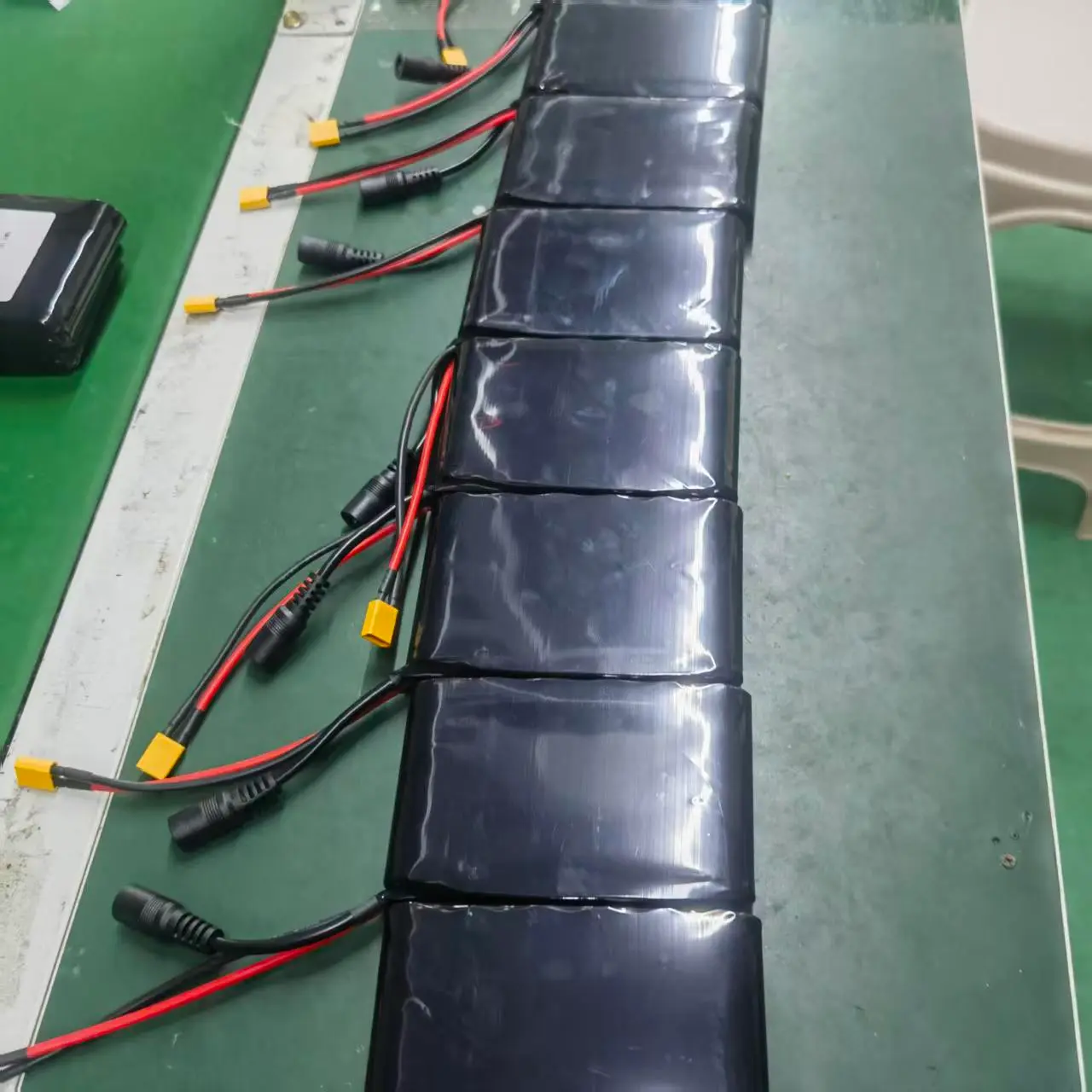

ケース 01 — 11.1V 3Ah カスタム リチウム バッテリー パック

電気負荷とデュアルコネクタのカスタマイズ

DC および XT60 インターフェイスを備えた 11.1V 3Ah パックのバッチ生産。

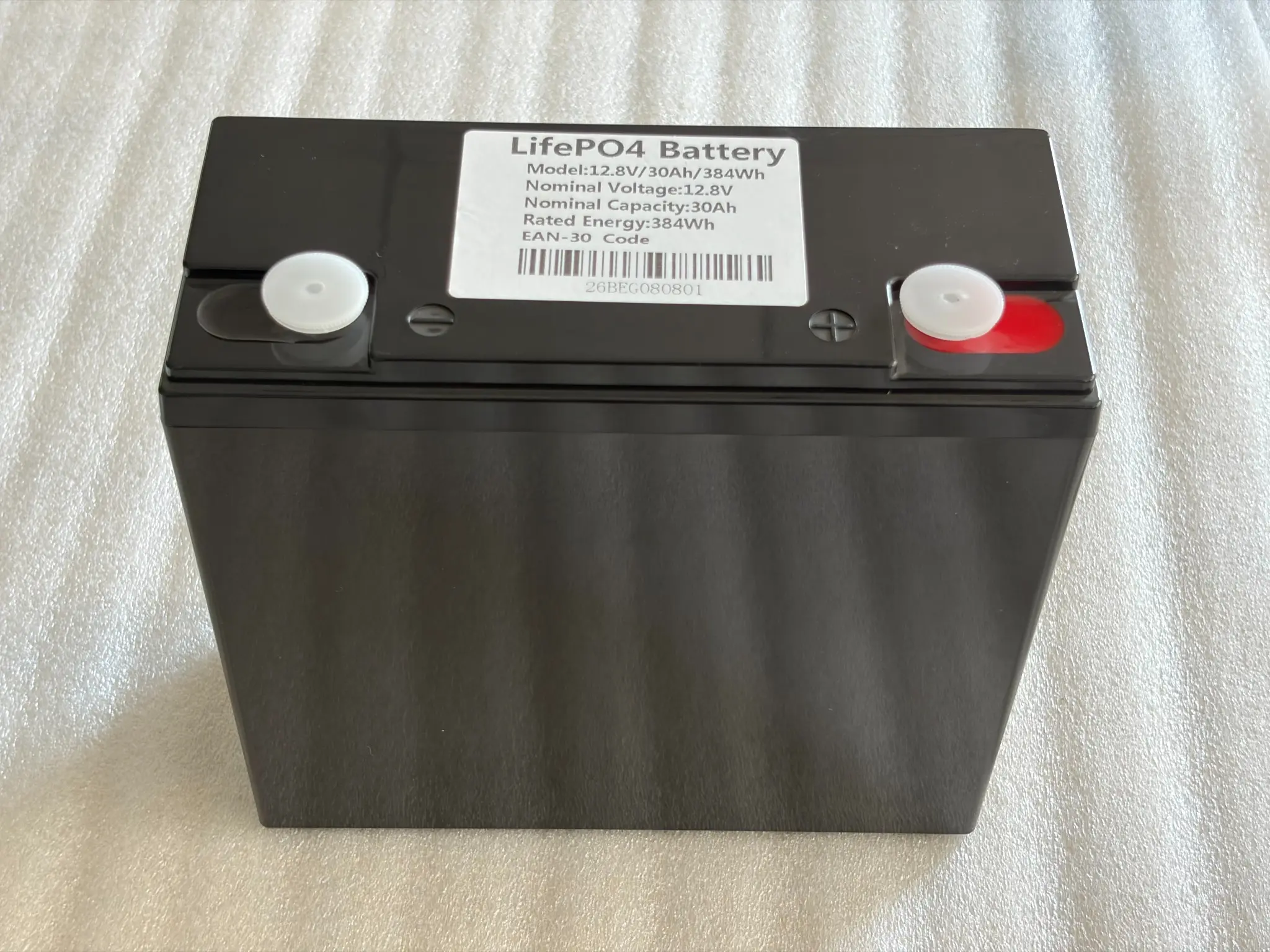

ケース 02 — 12.8V 30Ah LiFePO4 バッテリー パック

BMSおよびBluetooth通信のカスタマイズ

60A BMS および Bluetooth 通信を備えた 12.8V 30Ah LiFePO4 バッテリー。

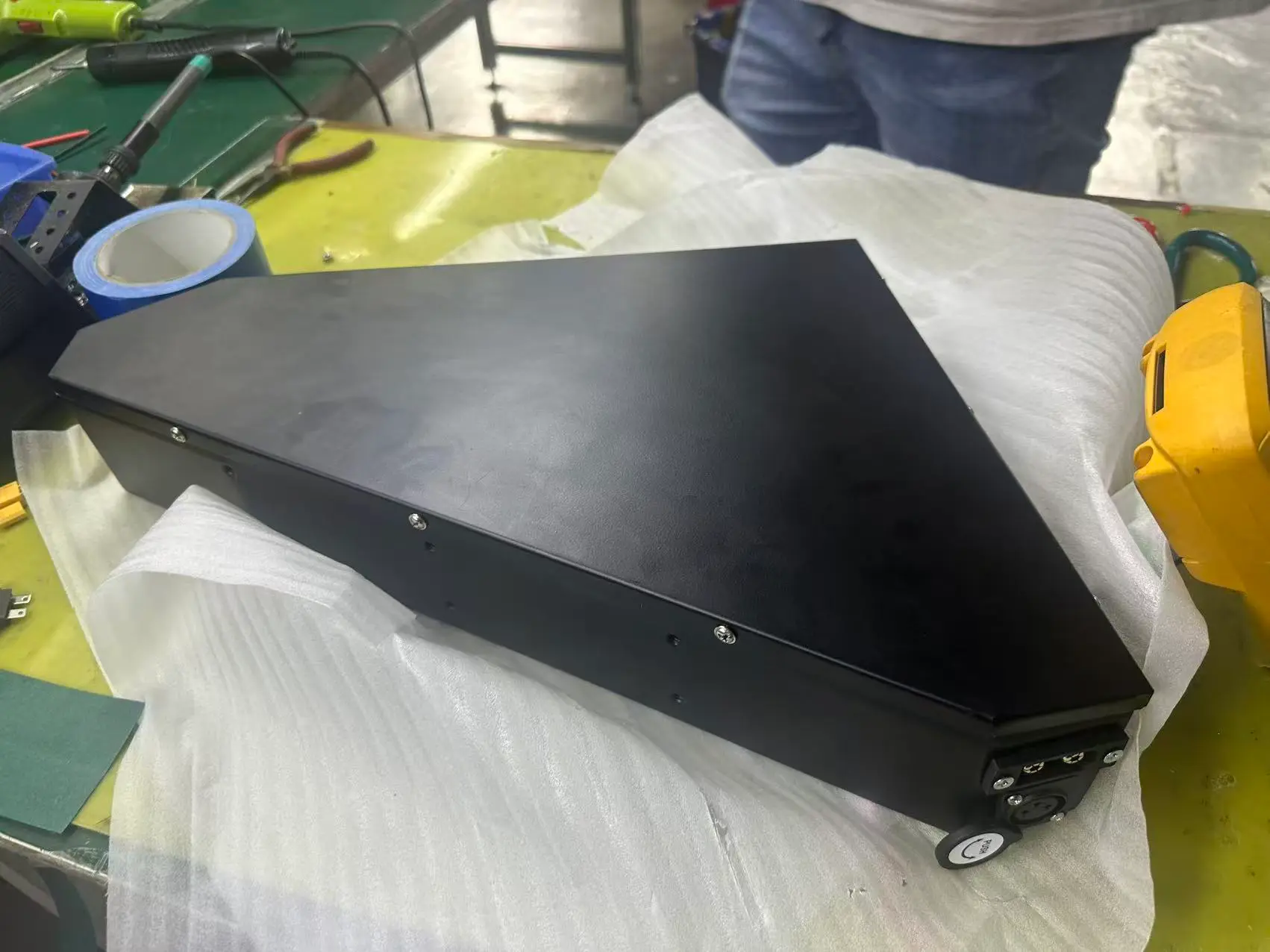

ケース 03 — 72V 25Ah カスタム形状バッテリー パック

高電流出力と特殊な機械的フォームファクター

150A 連続放電および QS10 インターフェイスを備えた 72V 25Ah カスタム形状バッテリー パック。

これらの事例は、デバイスに固定のバッテリー形式を強制するのではなく、電圧、電流能力、BMS、通信、エンクロージャの形状、ケーブル、コネクタをどのように機器に適合させることができるかを示しています。

9. デバイスの実行時間からバッテリー容量まで

カスタム パックは、デバイスのエネルギー要件に基づいてサイズを決定し、電流、電圧、スペースの制限をチェックする必要があります。

60Wh の計算は出発点にすぎません。最終容量は、放電電流、変換効率、許容放電深度、温度、経年劣化マージン、ピーク負荷、およびデバイス固有の予備要件も考慮する必要があります。エンジニアリング マージンは、すべてのアプリケーションに 1 つの固定パーセンテージを適用するのではなく、プロジェクトによって確認されます。

10. 既存のプラットフォーム、セミカスタムまたはフルカスタム

11. 試作から量産まで

12. 製造と電気的検証

カスタムバッテリーの製造には、コンポーネントレベルとパックレベルの両方で一貫性が必要です。一般的なプロセス管理には、入荷セルの検査、セルの選別と照合、BMS 検証、パックの組み立て、充放電チェ​​ック、保護検証、エージングおよび最終検査が含まれます。

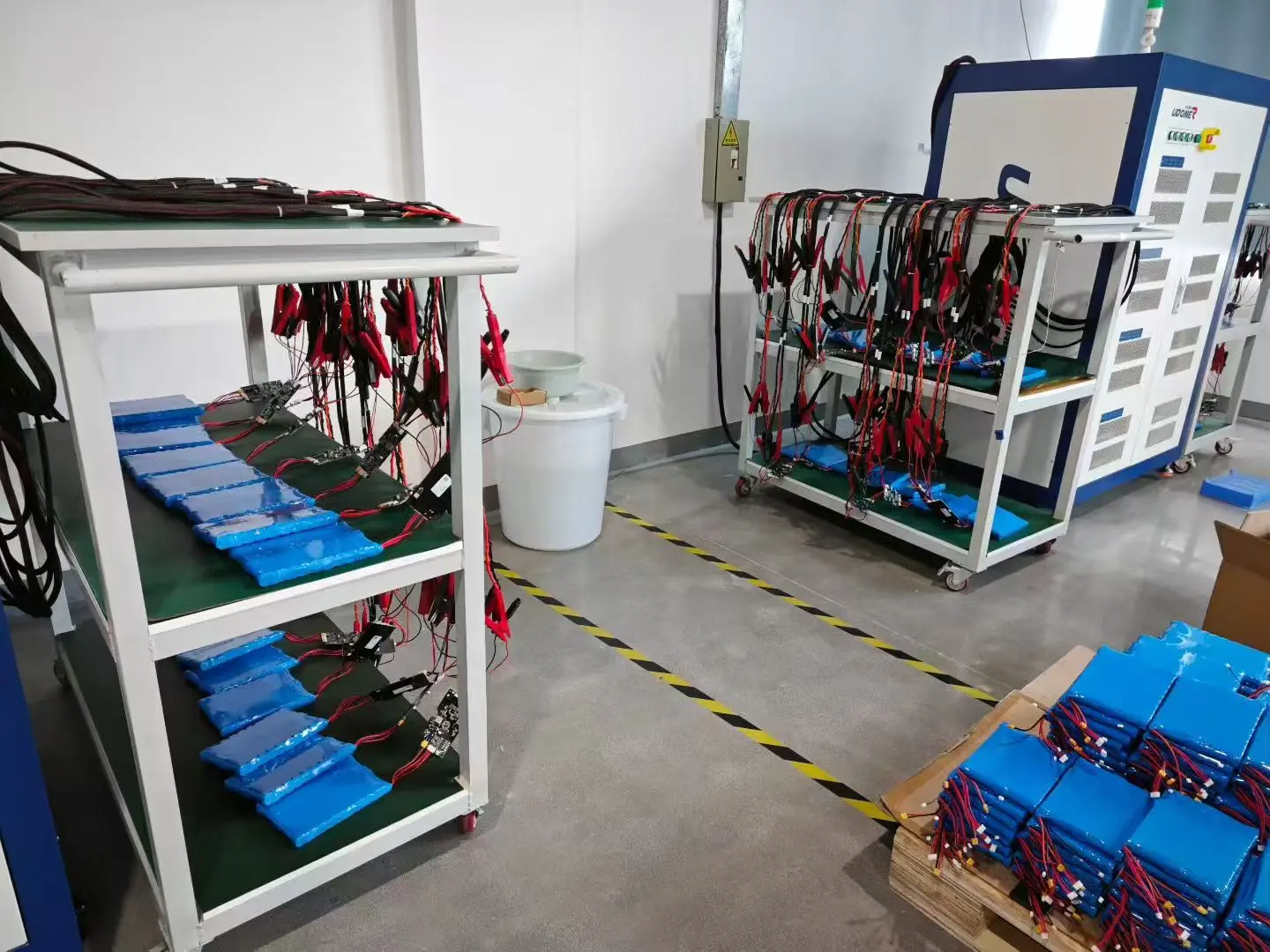

マルチチャンネルの電気的テストと生産検証を受けるバッテリーパック

13. 認定および文書化のサポート

認証要件は、最終的なバッテリー構成、最終製品カテゴリ、および仕向け市場によって異なります。 HSS Energy は、カスタム バッテリー プロジェクトの文書化と認証計画をサポートできます。利用可能なプロジェクト文書の例には、UN38.3 輸送試験、MSDS、該当するバッテリー モデルの KC などの一部の市場認証が含まれます。

以下に示すドキュメントは、選択された例のみです。すべてのカスタム バッテリー構成が自動的にカバーされるという意味ではありません。注文承認前にモデル固有の認証範囲を確認する必要があります。

厳選された認証および輸送書類の例。出願人/会社情報は公開用に編集されています

一般的なドキュメントのルート

14. カスタムバッテリープロジェクトに必要な情報

· デバイス名とアプリケーション

· 動作電圧と許容電圧範囲

· 平均およびピーク電流または電力

· 必要なランタイム

· バッテリーの最大寸法と重量

· 既存のパックを交換する場合の現在のバッテリー仕様

· 充電方法と充電器の情報

· コネクタ、ケーブル、通信要件

· 動作温度と設置環境

· 対象国/認証要件

· 予想されるサンプルと生産数量

15. パラメータおよび仕様に関する注意事項

このページに示されている仕様、例、および構成オプションは、予備的なエンジニアリング評価用です。最終電圧、容量、寸法、重量、放電電流、セルモデル、BMS、コネクタ、エンクロージャ、通信およびその他の仕様は、デバイス要件、コンポーネントの入手可能性、認証範囲および製品開発に応じて変更される場合があります。

Final specifications are subject to the approved sample, confirmed datasheet, technical agreement, PI or contract. Where website information differs from an approved project document, the approved project document shall prevail.

あなたのデバイスについて教えてください

デバイスの電圧、負荷、必要な実行時間、バッテリー容量、充電方法、コネクタ、対象市場を送信します。 HSS Energy は、既存のプラットフォーム、セミカスタム構成、またはフルカスタムのバッテリー設計がプロジェクトの開始点として最適であるかどうかを評価できます。
